PCB板經回流焊和波峰焊組裝器件后，在終端客戶發現有1%左右的失效，表現為通孔阻值變大，經客戶切片分析，發現PCB板的通孔孔銅存在斷裂現象。別急，我們進行失效分析，分析出是“誰”的原因！

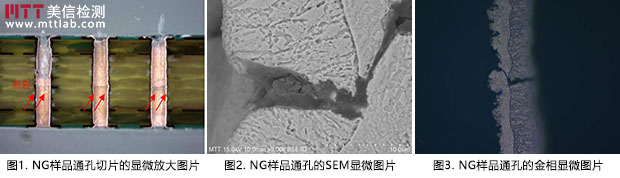

通過剖面分析可知，造成通孔阻值變大的直接原因為孔銅存在斷裂現象，在板材中間位置（其他位置孔銅也存在裂紋），同時孔銅斷裂處基材發生開裂現象，斷口表現為脆性延晶斷裂。





通過對銅組織晶粒進行觀察，可發現，二次銅銅晶粒成明顯的柱狀晶結構，且晶界間隙較大，且存在細小孔洞。

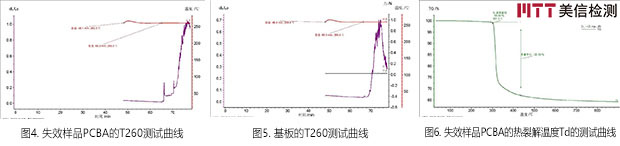

失效樣品和基板的Tg、Z-CTE均滿足要求，T260偏低，失效樣品的熱分解溫度Td也偏低，通過對基板的吸水率進行驗證，基板的吸水率合格，表明板材開裂非PCB吸潮所致，是由于PCB板本身耐熱性存在不足。





結論：造成該失效樣品通孔孔銅斷裂的原因為板材的耐熱性不足，加之通孔在電鍍銅工藝存在問題，使銅晶粒異常，導致孔銅的抗拉強度和延伸能力嚴重不足，在焊接組裝受熱過程中，孔銅易受應力開裂。



您以為這樣就完了么？不，這才剛剛開始，您關心電子產品可靠性問題的同時肯定無法忽略PCB可靠性這個重頭戲！



然而你知道PCB可靠性的問題，知道根本原因與解決方案嗎？??！





基板開裂，孔銅斷裂，發生的原因有哪些？
關于PCB阻焊的問題，如何看現象細究原因？
前沿的可靠性問題研究中，一些工藝是否有明確的規范限定？
PCB上錫不良，可能存在多種原因，如何做到具體原因具體分析？
……

以下是廣告內容！

PCB/PCBA全面解決方案
UL認證

失效分析全面解決方案

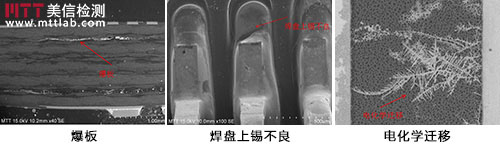

PCB：潤濕不良；分層；變色；漏電；開路；短路等。
PCBA：潤濕不良；焊點開裂；掉件；器件失效；腐蝕等。

PCB測試與評估
• 外觀觀察 • 尺寸測量 • 可焊性 • 化學性能 • 電氣性能
• 離子清潔度測試 • 熱性能測試 • 環境適應性 • 機械與物理性能

PCBA電子組件可靠性評估
• 外觀觀察 • 電遷移 • 抗拉/剪切強度 • 金相切片
 • 環境試驗 • 錫須生長及觀察 • X-ray檢查 • 染色滲透實驗
