淺談HALT試驗在可靠性設計中的應用

高楊

江蘇安科瑞電器制造有限公司 江蘇 江陰 214405

摘要：本文主要介紹HALT（高加速壽命篩選試驗）在可靠性設計中的應用，以安科瑞電氣股份有限公司（300286.SZ）的ACR220E多功能電力儀表為例，通過建立HALT試驗?zāi)Ｐ汀⑹┘油獠凯h(huán)境應力進行缺陷篩選，從而達到提高產品可靠性設計的目的。

關鍵詞：HALT試驗；可靠性設計；ACR多功能電力儀表；環境應力篩選

0.引言

目前國內的可靠性方面的標準體系還不完善，產品標準主要是側重于產品質量的驗收，測試的結論都是合格/不合格，都是屬于后期的驗收，對于提高產品的可靠性存在滯后性。

產品的設計可靠對產品的使用壽命具有很大的影響，而設計缺陷是無法通過后期的生產工藝來進行彌補的，因此設計的可靠性非常重要。HALT試驗是驗證產品設計可靠性的重要手段，通過施加相應的環境應力來加速暴露產品的缺陷或薄弱環節，使產品缺陷暴露在設計階段，再針對暴露的缺陷進行針對性改進，從而達到提高產品可靠性的目的。

1.HALT試驗?zāi)Ｐ?/span>

HALT試驗稱之為高加速壽命篩選，它不是合格與否的測試，而是一種發現缺陷的手段，一般在產品的設計階段進行，提供設置逐級遞增的加嚴的環境應力來加速暴露試驗樣品的設計缺陷和薄弱點。HALT試驗一般是在超出規范極限以外進行，因此具有很高的試驗效率。

美國國防部可靠性分析中心發布的《產品可靠性藍皮書》指出飛行機載設備有52%以上是由環境因素引起的，其中溫度因素占42%，振動因素占27%，濕度因素占19%；因此對產品可靠性影響最大的環境應力是溫度、振動、濕度，一般可靠性試驗提出采取這3種應力。對于一些特殊的產品如使用在高海拔地區的產品還應增加低氣壓（真空度）應力、電應力（試驗時對產品通電工作）等。

注1：濕度應力應真實地模擬產品現場使用的環境濕度情況，除特殊情況外，一般只有預計到現場使用者會遇到冷凝、結霜、結冰的試驗階段，才會向試驗空間噴入水蒸氣來提高產品試驗環境的濕度來模擬產品現場使用的環境，試驗的其他階段一般對濕度無要求。

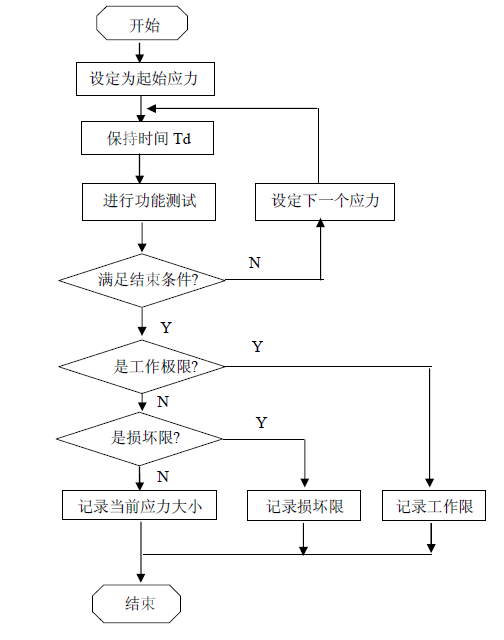

一般推薦的HALT試驗流程如下圖1：

圖1  HALT試驗流程圖

2.HALT試驗

   以電氣股份有限公司（300286.SZ）的ACR220E多功能電力儀表為例，正常工作范圍見表1：       表1：ACR220E多功能電力儀表工作范圍

溫度	濕度	振動	海拔
-10～55℃	≤95%RH，不結霜	0～55Hz，位移1.59mm，加速度0.5g	≤2000m

2.1 低溫應力試驗

試驗方法：從穩定的-10℃開始以10℃/min的溫度步進增量降溫，每個溫度點保持20min使產品溫度與環境溫度一致，并對產品進行功能監測，直至產品功能下降/喪失或到達指定試驗溫度，記錄產品的工作限和損壞限，低溫試驗步進圖見圖2，其中紅色表示實際溫度曲線，藍色表示目標溫度曲線。試驗結果該產品在-40℃開始功能下降，-60℃功能喪失，即ACR220E多功能電力儀表低溫工作限為-40℃，低溫?fù)p壞限為-60℃。



圖2 低溫步進試驗

    低溫應力激發的缺陷主要為：元器件參數漂移、環路穩定性、焊接不良、塑料件脆裂等。

2.2 高溫應力試驗

試驗方法：從穩定的20℃開始以10℃/min的溫度步進增量增溫，每個溫度點保持20min使產品溫度與環境溫度一致，并對產品進行功能監測，直至產品功能下降/喪失或到達指定試驗溫度，記錄產品的工作限和損壞限，高溫試驗步進圖見圖3，其中紅色表示實際溫度曲線，藍色表示目標溫度曲線。試驗結果該產品在80℃開始功能下降，100℃功能喪失，即ACR220E多功能電力儀表高溫工作限為80℃，高溫?fù)p壞限為100℃。

圖3 高溫步進試驗

    高溫應力激發的缺陷主要有：粘貼不牢、電解電容漏液、元器件參數漂移、環路穩定性、焊接不良、絕緣能力下降、機械缺陷、塑料件軟化等。

2.3 溫度循環應力試驗

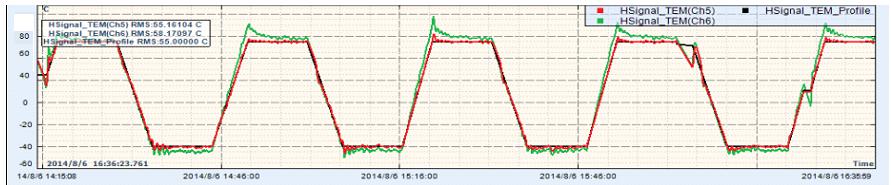

試驗方法：溫度循環范圍為下工作限與上工作限之間，溫度步進30℃/min，循環次數5次，每個溫度點保持20min使產品溫度與環境溫度一致，并對產品進行功能監測。溫度循環試驗步進圖見圖4，其中紅色表示實際溫度曲線，藍色表示目標溫度曲線。

圖4 溫度循環步進試驗

快速溫度循環應力激發的缺陷主要有：參數漂移和電路穩定、PCB板異常、元器件異常、焊接質量異常、連接異常、粘貼異常、機械故障、密封故障等。

2.4 振動應力試驗

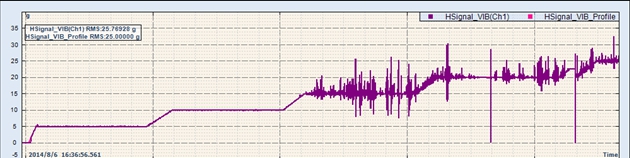

試驗方法：參比溫度條件23℃，從5g加速度開始以5g的步進增量提高加速度，每個點保持20min對產品進行功能監測，直至產品功能下降/喪失或到達指定試驗加速度，記錄產品的工作限和損壞限，振動試驗步進圖見圖5，其中紫色表示實際振動曲線，粉色表示目標振動曲線。試驗結果該產品在15g加速度出現共振現象，20g加速度時功能喪失，即ACR220E多功能電力儀表振動工作限為10g，振動損壞限為20g。

圖5 振動步進試驗

振動應力激發的缺陷主要有：電路板連接開路、元器件引腳斷裂、元器件脫落、接插件連接松動、焊接異常、緊固件松動、機械不良等。

2.5 溫度+振動綜合應力試驗

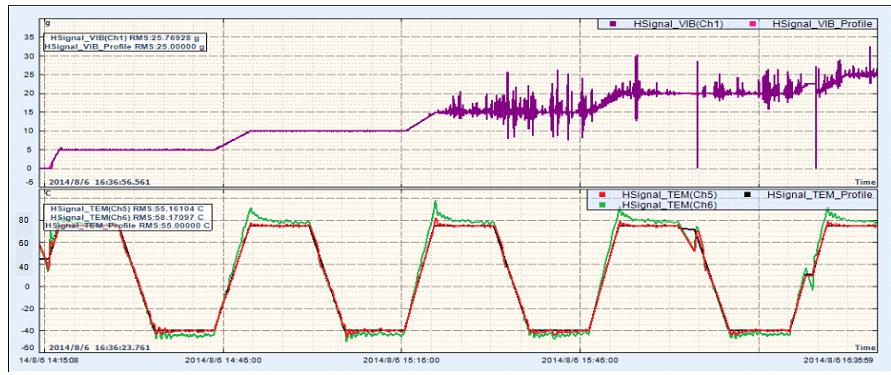

試驗方法：溫度循環與振動應力同時施加，溫度循環范圍為下工作限與上工作限之間，溫度步進30℃/min，循環次數5次，振動從5g加速度開始以5g的步進增量提高加速度，每個點保持20min對產品進行功能監測，直至產品功能下降/喪失或到達指定試驗限。試驗步進圖見圖6，綜合的應力使試驗環境更加接近實際的使用環境，可以暴露更多的設計缺陷。

圖6 溫度+振動綜合步進試驗

2.6 改進驗證試驗

    在每個試驗項目結束后，如果樣品發生失效，需要查找原因進行改進，并重新施加相同量級的應力進行試驗，保證不發生同樣的失效，同時也不要有新的失效模式產生，其目的是驗證改進的有效性和改進沒有引入新的薄弱環節。然后在此基礎上繼續試驗，直到滿足結束條件為止。

注2：改進驗證試驗可根據實際情況確定是否進行。



4.結束語

在產品的設計階段引入HALT試驗，可以最大程度的將產品的設計缺陷進行彌補，避免了以往產品的缺陷通過客戶的使用來暴露的問題，降低了客戶使用過程中的產品失效率，對產品在客戶群中的質量口碑能夠得到極大地提高，降低了服務、維修、更換的成本。

通過建立HALT試驗的模型，開展HALT試驗，積累設計過程中的異常及異常改進的數據庫，對今后的產品研發設計起到很好的指導作用，對新產品的快速推出、迅速成熟有者不可估量的作用。
