淺談通訊站用儀表的防雷試驗

安科瑞電氣測試中心

高楊  江蘇江陰  214405

0 摘要:

    雷電是一種常見的自然現象，約有15%雷會落到地面產生危害，因此有效地防止雷電對儀表系統所產生的危害，是保證儀表系統安全、穩定運行的重要前提，文章分析了雷電干擾時造成的危害及解決問題的技術---儀表系統防雷保護試驗。

關鍵字： 儀表；防雷；保護；試驗

1 引言：

雷電是自然界中強大的脈沖放電過程，基站中使用的儀表遭受著直擊雷、感應雷、雷電瞬間過電壓，零電位漂移等浪涌和過電壓的侵襲，經常會受到各種過電壓，過電流的危害，由于電子設備工作電壓低，傳輸信號的電流很小，對外界的干擾極其敏感，雷電的電壓高達數十萬伏，瞬間電流可高達十萬安，因此具有極大的破壞條件。避雷針能防止直接雷擊，但不能阻止感應雷過電流，因此有效的防止雷電對儀表系統所產生的危害，是保證儀表系統安全。穩定的重要前提。

一般說來，我們可以把雷電放電對通信基站系統設備可能產生的危害形式劃分為以下幾類：



雷電入侵的渠道

2雷電干擾對儀表的危害

    雷電的破壞可分成3種情況：

1.雷電直擊，直接雷直接擊中儀表設備，損壞電子設備。

2.雷電感應，當金屬架構、防雷裝置接閃時，在引下線內會通過強大的瞬間電流，對周圍一定范圍內電纜產生電磁感應，或者閃電在云層與云層之間發生放電而產生瞬態電磁場，強大的瞬變電磁場通過電阻耦合、電容耦合和電感耦合在電子設備、線路上感應出很高的瞬態過電壓，通過管道、電纜就可能將高電位引入儀表中，造成干擾和損壞。

3.雷電反擊，由于控制系統采用單獨接地，當儀表附近的設備或建筑物遭受雷擊或雷電擊中具有防雷裝置的建筑物或設施時，由于地電位的浮動，足以將儀表、電子設備擊穿。

對于儀表系統來說，由于控制系統安裝在有保護的建筑物內，現場儀表一般都安裝在設備或管道上，而它們都是良導體，另一方面，裝置區都采取了防雷措施，又加上儀表本身體積較小，因此，儀表系統直接“閃電”的可能性較小。然而連接現場儀表和控制儀表的電纜和儀表接入地的線路，則有傳導雷電感應的可能。

儀表系統遭受雷電干擾時，會使供電電壓跌落、瞬變、傳輸?shù)碾娦盘柈a(chǎn)生誤差，數據產生誤碼，影響傳輸?shù)臏?zhǔn)確性和傳輸速率，甚至燒毀電氣設備，造成火災帶來更大的損失。

3 儀表防雷保護的驗證

安科瑞電氣測試中心致力于產品質量的提升，在同行中率先引進專業的防雷測試設備，針對儀表承受來自各個方面（如：信號線路、通信線路、接地線路、電源線路）的雷擊電流瞬時沖擊。適用于通信局（站）用交流配電設備、控制系統、通信用交流不間斷電源、半導體整流設備和高頻開關整流設備的防雷測試。

1通信電源設備的測試設備參數符合國家標準中8/20μs的波形參數要求

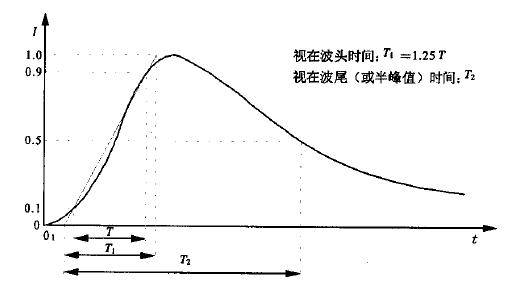

沖擊電流波形

2滿足M(15kA)和L(5kA)型防雷電源設備技術要求

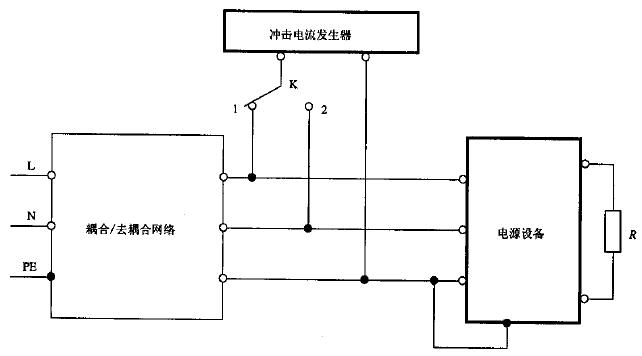

3試驗布置參照



4試驗步驟

4.1 采用PZ96L-E4/C進行試驗，針對直流電源端口L-N施加5kA 單方向5次；L-PE施加5kA 單方向5次；N-PE施加5kA 單方向5次。

通訊接口A&B-PE施加3kA，單方向5次；A-PE施加3kA 單方向5次；B-PE施加3kA 單方向5次。

信號輸入接口Va-Vb施加3kA單方向5次；Vb-Vc施加3kA單方向5次；Vc-Vn施加3kA單方向5次；Va-Vn施加3kA單方向5次；Vc-Vn施加3kA單方向5次；

4.2 試驗結果與改進

儀表在進行試驗時施加于直流通訊接口的干擾，儀表出現異響，試驗停止后，產品的通訊功能丟失，經問題查找與分析，確認產品的通訊地未與“地”做好防護，經改版后再次進行試驗，試驗后功能符合要求。

5.安科瑞試驗中心概況

安科瑞電氣測試中心已通過CNAS中國合格評定國家認可委員會的檢測實驗室認可（證書編號：L7743），實驗室能力項目有：

	測試項目	測試項目
電磁兼容	電氣性能測試	絕緣強度
	射頻電磁場輻射抗擾度試驗	傳導發射試驗
	浪涌(沖擊)抗擾度試驗	防雷測試
	靜電放電抗擾度	電快速瞬變脈沖群抗擾度
環境試驗	高/低溫試驗	恒定濕熱試驗
	交變濕熱試驗	鹽霧試驗
	振動	沖擊
材料試驗	灼熱絲	針焰
	漏電起痕	RoHS符合性篩選
可靠性試驗	高加速壽命試驗HALT	高加速應力篩選試驗HASS
IP防護	水試驗	沙塵試驗

 實驗室設置EMC（1）、EMC（2）兩個電磁兼容實驗室，配備有射頻輻射檢測儀、雷擊浪涌模擬器、靜電放電儀、智能型群脈沖發生器、全自動浪涌電流發生器等多臺設備，能夠滿足電磁兼容試驗的各嚴酷等級要求。該中心致力于為廣大客戶提供摸底測試業務，收費標準約為其他檢測機構的50%，為廣大客戶提供摸底測試業務，且為廣大客戶提供現場整改、技術支持等服務，通過預先摸底性測試，可以有效的發現異常，提前改進，提高產品的質量，提升產品委托檢測的通過率，減少企業費用。



6 結束語

    儀表的防雷是一項復雜、綜合的工程，通訊基站的儀表又有其應用的特殊性，實際布置中應從控制室，儀表的信號和電源線等多方面綜合考慮，需要電氣、建筑、自控等專業協同合作來實現。



參考文獻

 [1]GB/T 17626.5-2008《電磁兼容 試驗和測量技術 浪涌(沖擊)抗擾度試驗》

 [2] GB/T YD/T 944-2007 《通信電源設備的防雷技術要求和測試方法》



作者簡介

    高楊（1990-），女，本科，就職于江蘇安科瑞電器制造有限公司測試中心，致力于于氣候環境試驗、機械環境試驗、材料的阻燃耐熱試驗等試驗研究。

手機:18860995195           QQ:1197585678          公司網址：test.jyacrel.cn
