如果說把汽車的運動性能比喻成整車攻擊力的話，那么在安全碰撞獲得的分?jǐn)?shù)便是汽車防御力的體現。有道是，進球靠進攻，贏球靠防守。我認為這句話同樣適用于汽車界，甚至可以說是更適合一些。試想一下，防守方的失誤頂多導致從球網里撿球，而汽車防御力的不足嚴重則會導致從廢墟中撈尸體了。此次比亞迪坪山總部之行便是要向我們展示其“五星”防御力（比亞迪速銳/S6）的實力。下面我們就來聊聊這五星安全背后的故事。

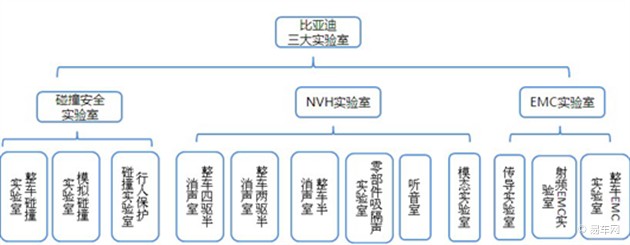

在正式參觀之前我先簡單給大家介紹下比亞迪三大實驗室的情況。據悉，比亞迪斥資近4億建成了碰撞實驗室、EMC實驗室、NVH實驗室這三大實驗室，可涵蓋整車、總成及系統試驗、零部件試驗，材料試驗等多項試驗領域。其中EMC整車實驗室目前仍在建設當中，預計春節前才能正式使用。

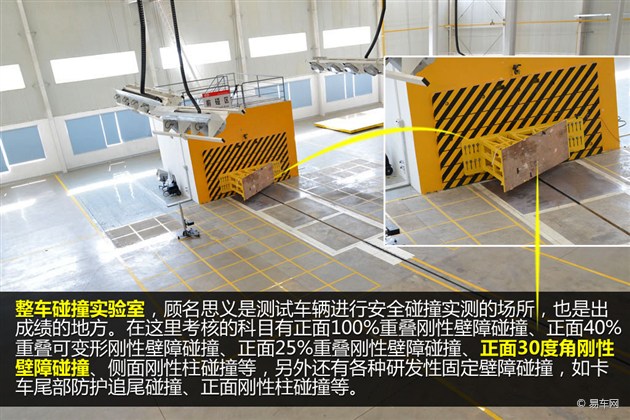

比亞迪汽車安全碰撞實驗室位于比亞迪深圳坪山總部，可進行整車碰撞實驗室、模擬碰撞實驗室、行人保護碰撞三部分實驗。其中整車碰撞實驗可滿足5噸以下車輛、時速120公里以?xún)?nèi)的所有碰撞測評，具備中國、歐洲、美國等國家地區的各種法規測試能力和新車評價測試能力，為改善車輛被動安全性能提供強有力的數據支持。

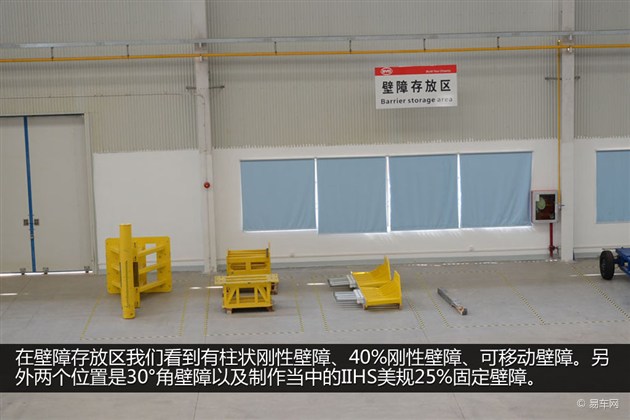

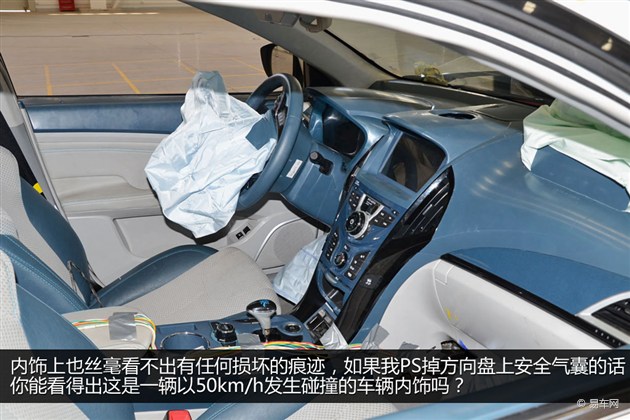

正面碰撞試驗檢測目的是考察實車正面碰撞的乘員保護情況，通過更換壁障種類而進行不同類別碰撞的實驗，如固定剛性壁障、可變形壁障、角度壁障、柱狀剛性壁障等。主要評價車輛前部結構的碰撞特性和乘員約束系統性能，從而進行車輛結構優化及約束系統匹配。

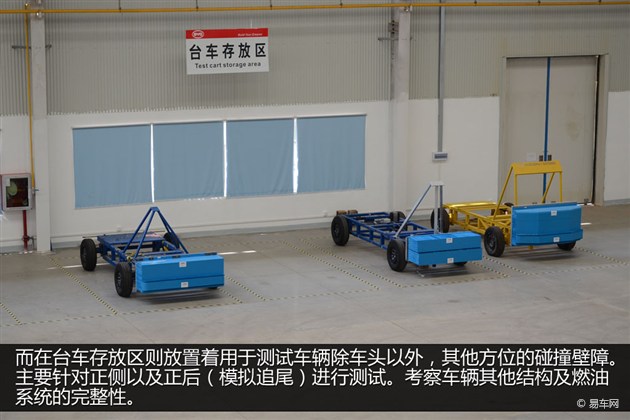

側面碰撞試驗檢測目的是考察實車側面碰撞的乘員保護情況，通過移動可變形的壁障進行側面不同角度的碰撞，一般情況下多以90°正側碰撞為主。主要評價車輛側面結構的碰撞特性、乘員約束系統性能以及乘員室內的生存空間等。

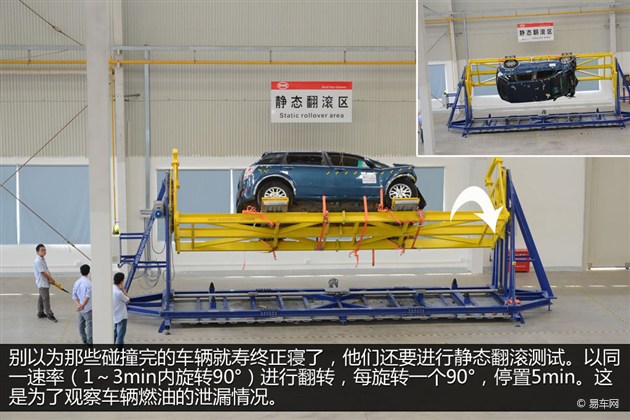

后面碰撞試驗檢測目的是考察車輛燃油系統的完整性。模擬車輛在被追尾的情況下，車輛燃油系統是否泄漏從而引起爆燃等情況。

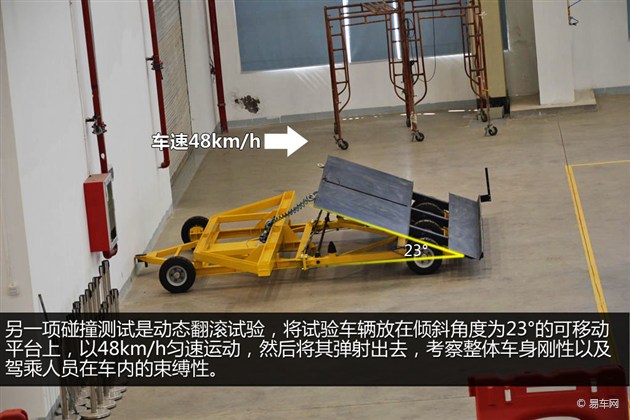

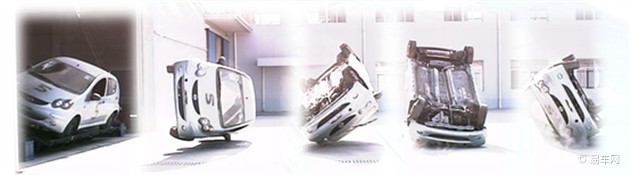

動態翻滾試驗檢測目的是車頂結構強度和防止乘員拋出的性能。試驗車輛放在傾斜角度為23°的可移動平臺上，以48km/h勻速運動，減速距離不超過3英尺，并且在平臺減速和汽車起步過程中，沒有橫向移動或轉動，減速度不小于20g,持續時間不短于4ms。

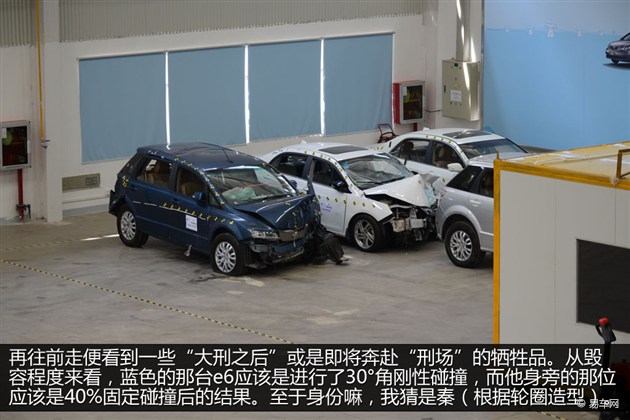

至此，單車的碰撞試驗就全部介紹完了。其中我們發現不少美規標準的碰撞測試，包括25%小重疊碰撞以及模擬大卡車尾部防護追尾碰撞等，在結合上碰撞車輛如e6和比亞迪秦等純電動和混合動力車型，這跨海出征的戰略部署為期不遠了啊。

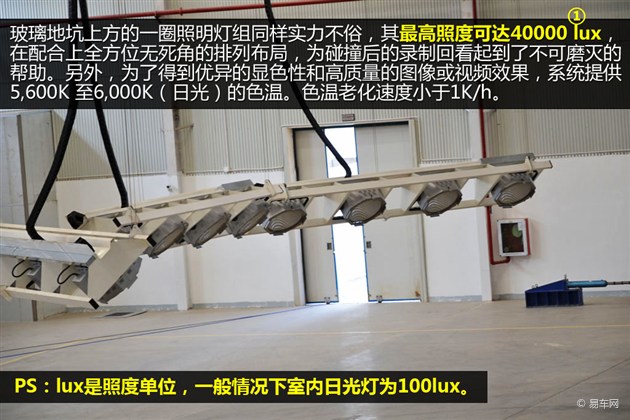

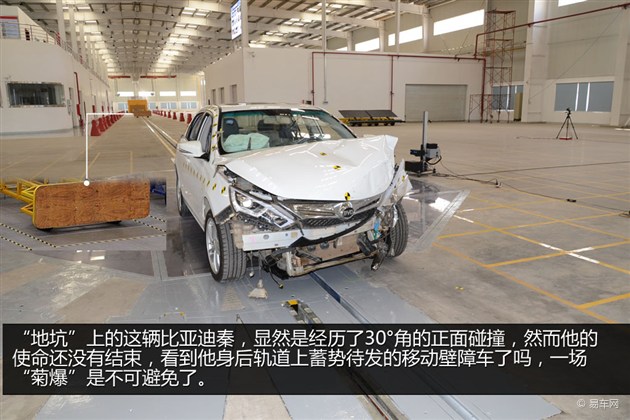

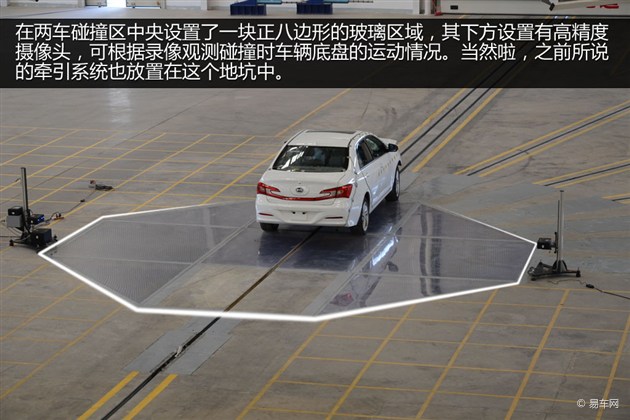

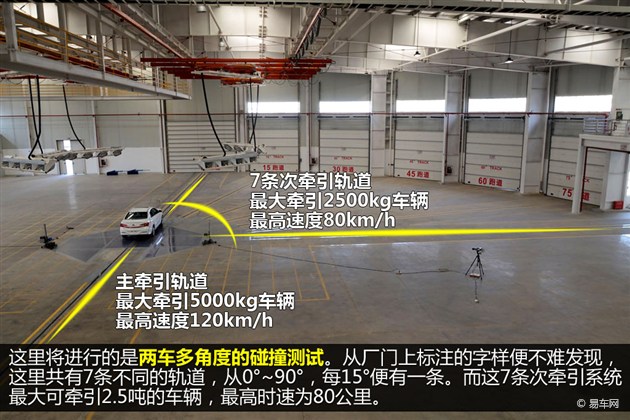

車對車碰撞試驗檢測目的是兩車相撞時車輛對雙方乘員保護的能力（車輛相容性）。相對常規壁障碰撞試驗而言，實車對碰能夠更真實的復現交通事故場景，可為現代車輛相容性的研究積累大量有效數據。共設計有七條軌道，軌道角度分別為0°、15°、30°、45°、60°、75°、90°，可模擬多種試驗效果。碰撞大廳設有高速攝像地坑，根據錄像可觀測碰撞時車輛底盤的運動情況，同時結合采集的各類傳感器數據可對車輛性能進行全面分析。此試驗?zāi)芰?duì)提升車輛安全性能設計水平有重大意義。

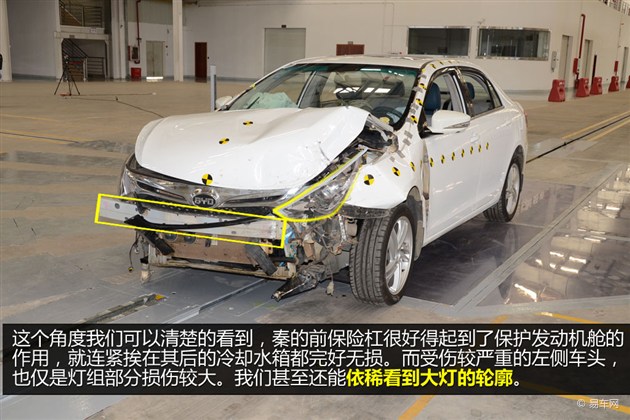

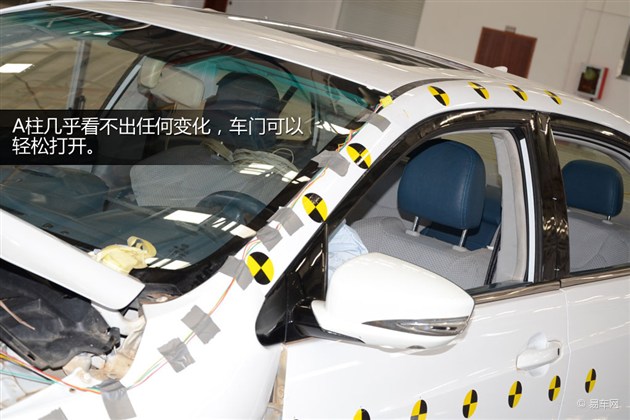

雖然我們并沒有親眼看到兩車對碰的實景，但展臺中央的那輛碰撞后的比亞迪秦倒是個意外收獲。在這即將上市之際（11月13日），廠商這樣的做法還真有點醉翁之意不在酒啊。

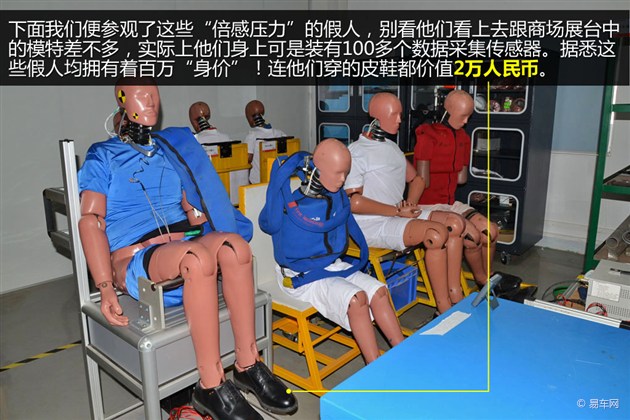

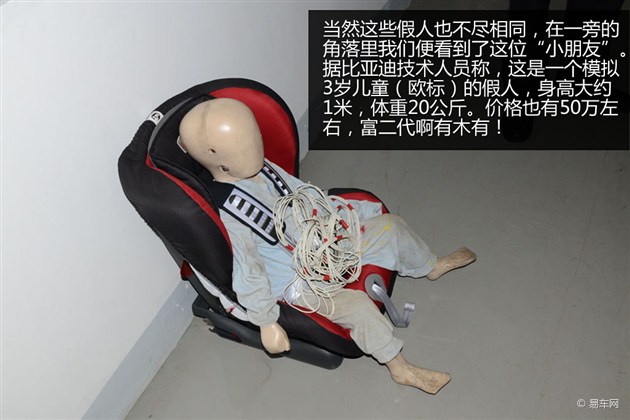

參觀完車子的“刑場”之后，我們一行人來到了“人”的受刑室。當然這里的人指的是專門用來做安全碰撞實驗的假人。其實如果按照先后順序的話，針對假人的安全碰撞要放在車子的前面。這點從優先級上考慮也不難理解，畢竟車子安全性的好壞亦是在為車內乘員生命安全服務的。而模擬碰撞實驗就是開發乘員保護系統最有效的試驗手段。

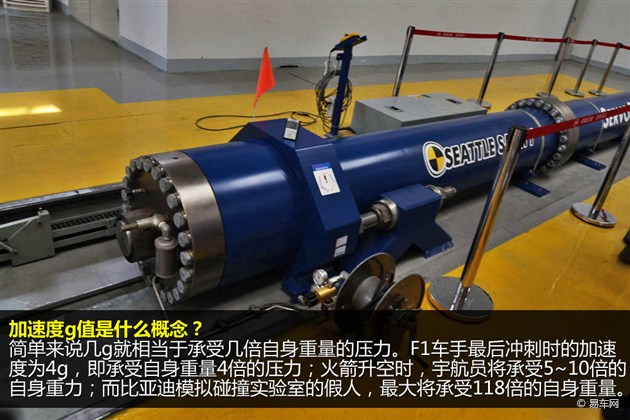

模擬碰撞實驗室主要檢查的項目共四大塊，分別為乘員保護系統匹配試驗、鞭打試驗、動態試驗以及破壞性碰撞模擬試驗。以下我們參考的是動態試驗。

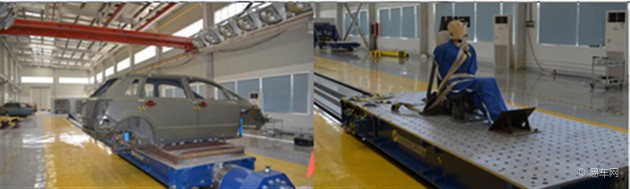

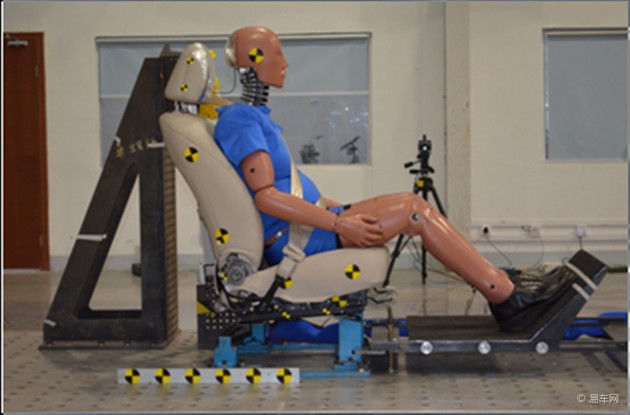

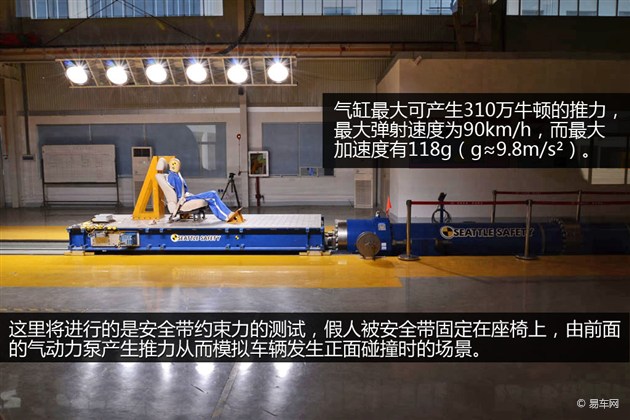

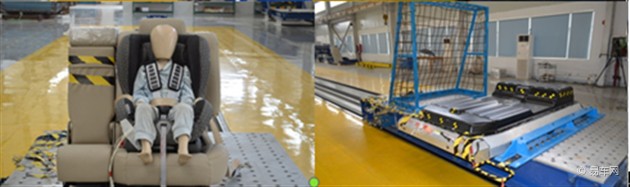

動態試驗主要考核的是汽車零部件動態沖擊能力。檢測產品包括安全帶系統、座椅系統、車門鎖及其它汽車零部件。下面是廠商提供的動態試驗組圖：

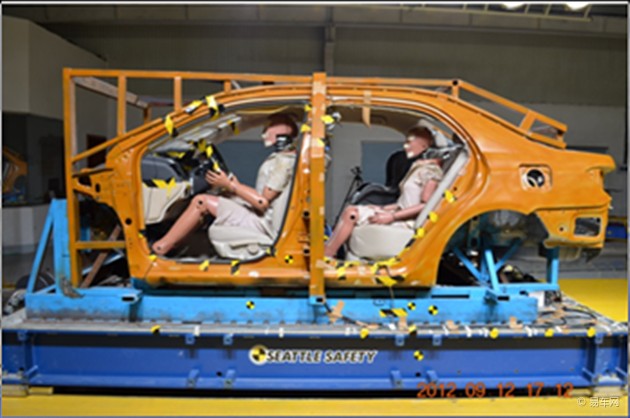

除此之外，乘員保護系統匹配試驗是對保護系統進行參數設定以及匹配的測試，如氣囊或安全帶等約束系統在多大沖擊下啟用。鞭打試驗是針對車輛后碰過程中座椅對乘員的保護性考察（乘員頸部的保護效果）。破壞性碰撞模擬試驗跟實車碰撞測試差不多，唯一區別在于測試對象不是真車而是車身框。好處是能大大縮減試驗成本以及提高試驗效率。

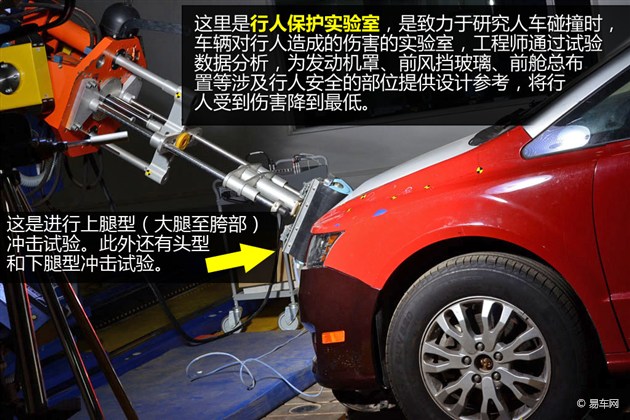

接下來我們參觀的是行人保護實驗室，也是整個安全碰撞的最后一個實驗室，它致力于研究人車碰撞時，車輛對行人造成的傷害的實驗室。技術人員通過試驗數據分析，為發動機罩、前風擋玻璃、前艙總布置等涉及行人安全的部位提供設計參考，將行人受到傷害降到最低。同時該實驗室還可完成汽車內飾、頂棚、座椅和轉向管柱等相關沖擊試驗。

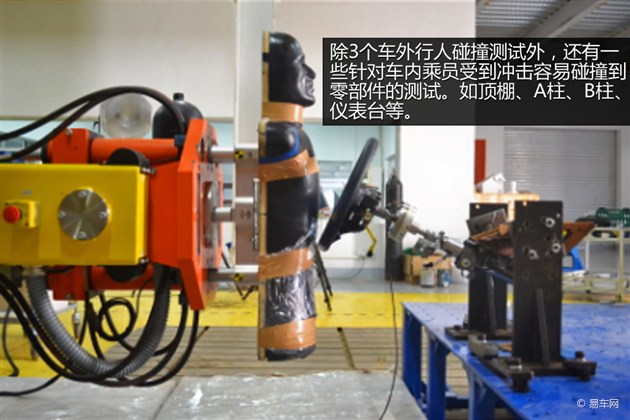

同樣我們?cè)谶@里還看到有美標FMVSS201試驗，這是檢測當汽車發生碰撞事故時，車內結構如頂棚、A柱、B柱、儀表臺等對車內人員的傷害情況的試驗。
跟實車安全碰撞一錘子買賣不同，模擬碰撞試驗的好處就在于它的可重復性。而隨著科技的發展這種模擬性的試驗已經非常接近實車碰撞的效果。大量安全碰撞的參數也都大多出自這里，實車碰撞只不過是驗證這些模擬試驗的準確性罷了。
在參觀過那些看得見摸得著的各種碰撞試驗之后，我們?cè)诩夹g(shù)人員的帶來下又來到了兩個較抽象的實驗室，EMC實驗室和NVH實驗室。相信如果不是專門干這行的技術人員，應該沒多少人認識這兩組字母的含義吧。小編我也是現學現賣為大家簡單介紹下這兩個“單詞”。

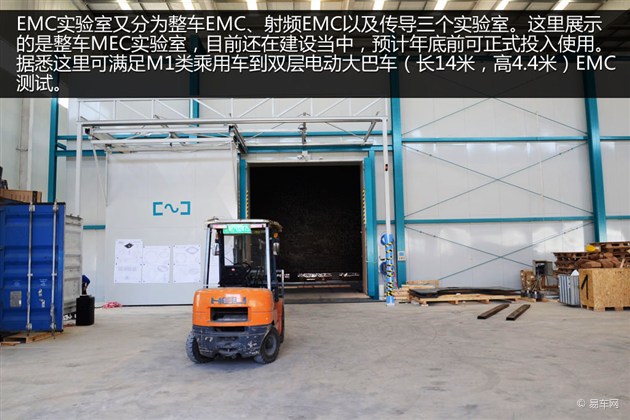

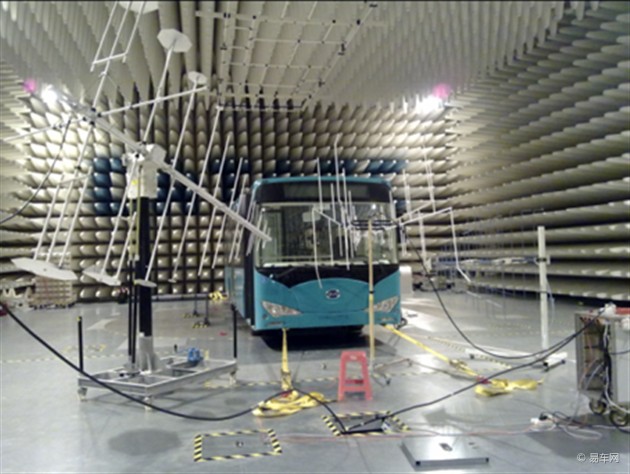

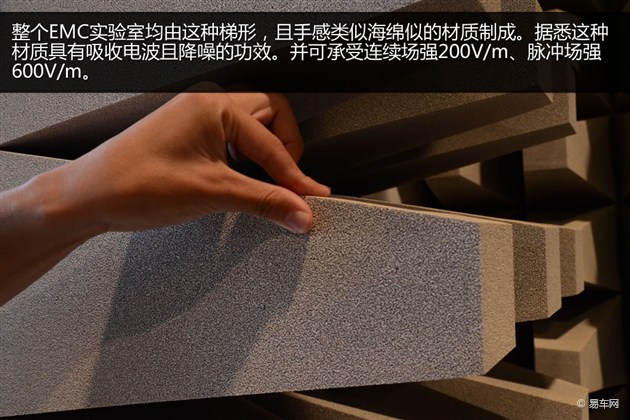

EMC實驗室：Electro Magnetic Compatibility電磁兼容性實驗室。這是立足于汽車整車及零部件的電磁兼容測試，專注于電磁兼容的試驗研究和設計分析，讓汽車中的電子程序運作更安全，配合更和諧。
舉個例子：我們通常說汽車中收音機信號的好壞就是EMC實驗室所要進行試驗的項目之一。
另外，我們都知道汽車自啟動起就會產生電流，而電流周?chē)鷦t會產生磁場，運動的磁場便是輻射的由來，而輻射則是會影響到我們身體健康。EMC實驗室還有針對汽車電子設備所產生的輻射進行控制和調節的功效。講到這里，比亞迪的技術人員很驕傲的告訴我們，他們出廠的汽車比一般家用手機的輻射要小得多。
EMC整車實驗室測試項目：
|
類型 |
標準要求的檢測項目 |
參考標準 |
|---|---|---|
|
騷擾類 |
車外輻射騷擾試驗 |
GB 14023 |
|
電動車（9kHz～30MHz）電磁場輻射騷擾試驗 |
GB/T 18387 |
|
|
保護車載接收機輻射騷擾試驗 |
GB/T 18655 |
|
|
整車車內電磁場輻射測試（針對人體防護） |
ICNIRP Guidelines |
|
|
抗干擾類 |
整車射頻電流注入抗干擾試驗 |
IS0 11451-4 |
|
整車輻射抗干擾試驗 |
ECE R10.04 |
|
|
整車靜電放電抗干擾試驗 |
ISO 10605 |
|
|
模擬車載發射機整車抗干擾試驗 |
ISO 11451-3 |
|
|
整車抗電源線磁場干擾試驗 |
SAE J551-17 |

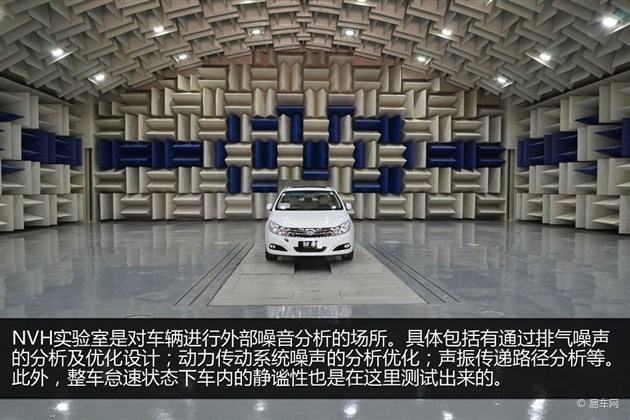

NVH實驗室：Noise、Vibration、Harshness噪聲、振動、聲振粗糙度。這里將針對整車NVH性能開發；基于客戶需求的NVH性能優化；聲學包設計與開發；基于相關標準法規的車外加速噪聲降噪設計等。
舉個例子：發動機在轉速下的聲音便是在NVH實驗室里進行測試的。比亞迪新車型在這幾年靜音方面的突破便是NVH實驗室的功勞。
而當我們問到，之前沒有NVH實驗室時咱們是怎么測噪音的呢？比亞迪相關人員一臉惆悵的望向門外“半夜三更”。實際上NVH實驗室所營造的室內環境剛好跟鄉村夜晚時的音量差不多——20dB左右。
| 環境 | 音量（dB） |
|---|---|
| 風吹落葉沙沙聲 | 10 |
| 耳語聲 | 20 |
| 臥室 | 30 |
| 圖書館 | 40 |
| 辦公室 | 50 |
| 一般說話 | 60 |
| 一般車輛行駛 | 60~80 |
| 很嘈雜的馬路 | 90 |
| 拖拉機開動 | 100 |
全文總結：雖然此次活動是基于比亞迪速銳/S6雙雙獲得五星安全碰撞成績而邀約的，但比亞迪更多的是想傳遞給我們其未來新車型在被動安全方面的潛在實力。而通過那輛不速之客秦我們也確實充分體會到了這一點?；氐介_(kāi)篇“攻擊力與防御力”的話題上，在通篇了解過比亞迪防御力之后，廠商還透露給我們一些“攻擊力”的消息。
眾所周知，比亞迪秦以百公里加速5.9秒的成績令人乍舌，又在前不久北京周邊組織的400米加速賽上披荊斬棘。而這只是比亞迪“大開殺戒”前的第一步，據悉明年還將上市一款名為“唐”的SUV車型，其百公里加速預計為4.9秒，而2015年還將研發一款純正比亞迪跑車，將會在3.9秒內完成破百。這是小宇宙要爆發的節奏啊，我和我的小伙伴表示非常期待！
