LED路燈安規常見問題

嘉峪檢測網 2016-07-28 13:47

鑒于在LED 路燈檢測中，有些小問題廠家犯了又犯，今天給大家整理了一下常見問題，希望廠家在產品設計生產時多多留意下。

1、適用標準

LED路燈申請國內自愿性認證時，安規要求需要同時滿足標準GB 7000.1-2007《燈具第1部分:一般要求與試驗》、GB 7000.203-2013《燈具第2-3部分：特殊要求道路與街路照明燈具》。其中GB 7000.203-2013依據路燈的特殊使用條件，在標記、結構、外部接線和內部接線、耐久性試驗和熱試驗等方面都有與普通燈具不同的考核要求，LED路燈生產廠家在設計產品時需要特別關注。

2、外部接線線徑、材質、顏色要求

LED路燈與普通燈具的使用條件不同，道路照明應用通常為戶外安裝，長期耐受日曬、風吹、雨淋、塵埃等較為惡劣的使用情況，因此對外部接線有較高的要求，但在認證過程中常見LED路燈接電網的電源線截面積為0.75 mm2、絕緣護套材質為PVC，不符合GB 7000.1-2007《燈具第1部分：一般要求與試驗》標準中非普通燈具外部接線截面積不應小于1.0mm2、絕緣護套材質為橡膠的規定。

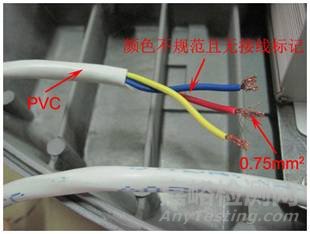

另外，LED路燈在國內認證中規定，如果未按照GB 7000.1-2007的要求對火線、零線和地線進行標記，則電線本身的顏色應符合GB／T 5013.1-2008 《額定電壓450/750V及以下橡皮絕緣電纜第1部分：一般要求》標準中的顏色識別要求。不合格案例見圖1。

LED路燈導線截面積低于標準要求會使其承載電流的能力不夠，導致導線過熱，電線燒焦，絕緣層燒壞，以至發生短路，產生著火危險或觸電事故，對人身財產安全造成危害。

絕緣護套材質使用PVC在室外使用時易老化變質導致絕緣性能降低，電線顏色識別/標記錯誤易導致接線錯誤，這些都可能引起漏電觸電事故。

LED路燈安規常見問題

圖1 LED路燈外部接線不合格案

3、外部接線和內部接線（絕緣襯套和軟線固定架）

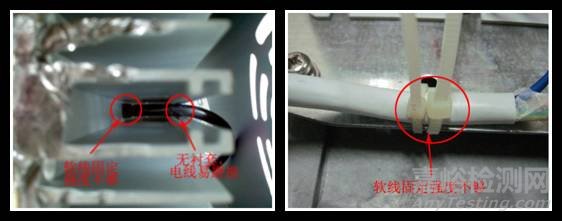

LED路燈在電源線的出線口未采用襯套保護，或者電源線進線口的固定強度不夠，使得其在受力（推力、拉力和扭力）時在接線端子處位移或與燈具中的活動部件、高溫部件接觸，不符合GB 7000.1-2007《燈具第1部分：一般要求與試驗》標準中外部接線的規定。圖2所示案例中，制造商使用軟橡膠圈和尼龍扎帶固定電源線，經過25次60N拉力測試，位移都超過了2mm，按GB 7000.1-2007 第5.2.10.3章要求判定為不合格。

LED路燈安規常見問題
圖2 LED路燈外部接線和內部接線（絕緣襯套和軟線固定架）不合格案例

4、防塵和防水

LED路燈的防塵和防水設計不合理，或為節省成本，使用劣質的防水材料，或未將防水襯墊安裝到位，不符合GB 7000.1-2007《燈具第1部分:一般要求與試驗》、GB 7000.203-2013《燈具第2-3部分：特殊要求道路與街路照明燈具》標準防塵和防水的要求。根據標準要求：路燈的外殼防護等級至少應達到IPX3，但隧道照明燈具和柱式合成燈具帶的側開式外部部件配玻璃件至少達到IPX5。圖3所示案例中，燈具光源腔進水且沒有設計排水孔，按GB 7000.1-2007 第9.2 d)章要求判定為不合格。

LED路燈安裝使用后，要經受惡劣自然環境的考驗，如暴雨、沙塵等。防塵和防水不合格會使LED路燈的整體性能急劇下降甚至失效。情況嚴重時，燈具內部入水，可能導致浸泡帶電導體，從而導致燈具外殼帶電，產生觸電事故，對人身財產安全造成危害。

LED路燈安規常見問題
圖3 LED路燈光源腔體防塵和防水不合格案例

5、絕緣電阻和電氣強度

受益于近幾年國家大力發展半導體照明節能產業，各地陸續出臺地方性的推進方案，其中廣東省要求2015年底之前全省公共照明領域普遍使用LED照明，LED路燈改造加速對LED路燈需求激增。不少生產企業考慮美觀和成本，LED路燈設計改變使燈具體積越來越小，重量越來越輕，空間和材質的改變，可能會導致LED路燈的電氣間隙不夠或者絕緣等級不夠，或者電源的電路板設計不夠合理，不符合GB 7000.1-2007《燈具第1部分：一般要求與試驗》標準絕緣電阻和電氣強度的要求。LED路燈安裝使用后，燈具絕緣等級不夠，電氣強度達不到要求，可能使燈具防觸電保護措施實效，從而導致燈具外殼帶電，產生觸電事故，對人身財產安全造成危害。

6、耐熱、耐火和耐電痕

LED路燈中的固定帶電部件材料，在125℃下球壓壓痕直徑超過2mm，不符合GB 7000.1-2007《燈具第1部分：一般要求與試驗》標準中球壓壓痕直徑不得超過2mm的規定。球壓不合格可能存在產品在使用過程中由于固定帶電部件材料受熱而出現變形，導致燈具短路，引起火災或觸電危險。

7、防觸電

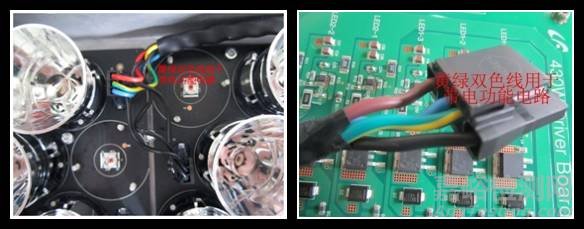

防觸電類型為I類的LED路燈，其頂蓋在正常使用過程中有可能會觸及到基本絕緣的內部線，頂蓋未接地，并且與已接地的底板通過活動金屬支架連接，但連接處沒有彈簧墊圈等結構確保良好的電接觸，不符合GB 7000.1-2007《燈具第1部分：一般要求與試驗》標準中接地連續性的要求。接地連續性不好造成產品中部分可觸及金屬部件已接地的假象，當絕緣失效時無法起到應有的保護作用，反而易使人麻痹大意，導致觸點危險。

LED路燈安規常見問題
圖4 LED路燈接地連續性不合格案例

另外，LED路燈中將黃綠雙色電線用于帶電功能電路也是不符合GB 7000.1-2007《燈具第1部分：一般要求與試驗》標準要求的。這樣在重新接線維修中，容易與用于接地的黃綠雙色線混淆錯接，一旦錯接就會導致原本接地的可觸及金屬部件帶電，從而使人觸電。

LED路燈安規常見問題
圖5 LED路燈接地線顏色不合格案例

8、申請節能認證LED路燈需要注意的要求

LED路燈產品的節能認證要求與安全認證的要求存在部分差異，往往在認證過程中會被忽略，常常導致安規獲證后因為節能差異要求而反過來變更安規證書的情況，主要差異條款如下：

（1）標記

除應符合GB 7000.203-2013第5章要求外，LED路燈應清晰耐久地標有以下標志：

☆ 型號、規格（額定光通量和額定相關色溫）；

☆ 額定電源電壓和電源頻率、電源電流、額定功率、功率因數；

☆ 安裝角度可調節的LED路燈，需要標記相應的調整角度。

除上述強制性標記以外，必要時還應將下述適用的內容標記在燈具上，或標記在產品生產商或責任經銷商的說明書中：

☆ 適用的電源電壓范圍；

☆ 外形尺寸和重量；

☆ 可使用的控制裝置的型號規格及其制造商；

如果安裝角度可以調節，產品上應相應標記的含義；

☆安裝條件，包括：道路類別、道路寬度、車道數、道路表面材料、布置方式、安裝高度、燈桿安裝間距、懸挑長度和仰角等。

（2）防塵、防固體異物和防水

LED路燈IP防護等級應為IP65或IP66。

（3）重量

針對不同的LED路燈規格，產品重量不應超過表1中的限值：

LED路燈安規常見問題

表1 LED路燈產品重量限值表（含驅動器和安裝接頭）

（4）適用工作要求

在90-110％額定電源電壓范圍內應能正常工作，在-30℃～45℃的條件下應能正常工作，同時LED路燈應滿足具體使用場合的環境溫度要求、濕度和腐蝕性等其他特殊要求。

來源：CVC
