電線電纜產品（除繞組線產品）在出廠前都應耐受工頻交流耐壓試驗

1 、試驗電壓

1.1 試驗電壓應為40Hz～60 Hz的交流電壓，電壓的波形應接近正弦波，兩個半波基本上相同，且峰值有效值之比為√2±5%。

1.2 試樣的試驗電壓和耐受電壓時間按產品標準規定。

2、 試樣的準備

2.1 試樣的選擇除產品標準中另有規定外，應隨機選取。

2.2 試樣的數量及長度按產品標準規定。

2.3  試樣終端部分的長度和做終端的方法，應保證在規定的試驗電壓下不發生沿表面閃絡放電或內部擊穿。

2.4 在水槽內進行試驗時，試樣兩個端部伸出水面的長度不小于200mm，且應保證在規定的試驗電壓下不發生沿其表面閃絡放電。

3 、試驗步驟

3.1 除產品標準中另有規定外，應按下列規定接線方式接線。

3.1.1 電力電纜和電氣裝備用電線電纜應按表1規定接線。

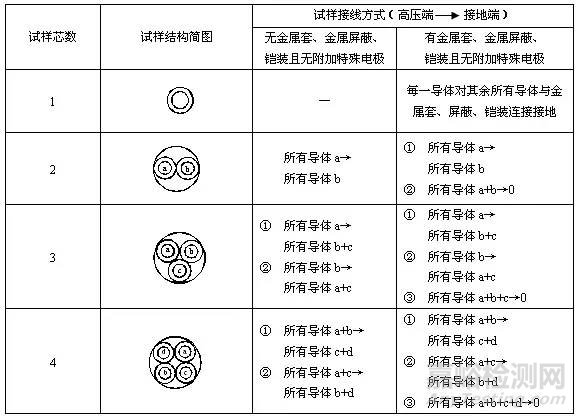

表 1

 3.1.2 通信電纜應按表2規定接線

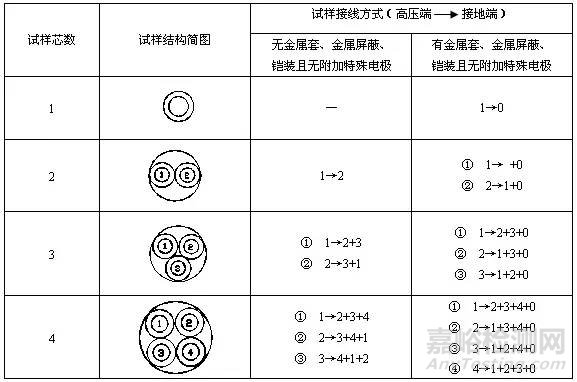

表 2

3.1.3   在試樣的金屬套（屏蔽）和鎧裝之間的絕緣護層試驗時，所有線芯都應與金屬套（屏蔽）相連接，并接至升壓變壓器的高壓端，而鎧裝接至地端。

3.1.4 在試樣的金屬套（屏蔽）外的絕緣護套（無鎧裝）試驗時，所有線芯都應與金屬套（屏蔽）相連接，并接至升壓變壓器的高壓端，而電極（如水槽或其他電極）接至接地端。

3.1.5 在試樣的鎧裝外的絕緣護套試驗時，所有線芯都應與金屬套（屏蔽）和鎧裝相連接，并接至升壓變壓器的高壓端，而電極（如水槽或其他電極）接至接地端。

3.1.6 5芯及以上多芯電纜，其接線方式應使每一線芯與其相鄰線芯之間，至少經受一次按產品標準規定的工頻交流耐壓試驗。通常需進行二次試驗：每一次在每層中的奇數芯（并聯）對偶數芯（并聯）之間施加電壓；第二次在所有奇數層的線芯（并聯）對偶數層的線芯（并聯）之間施加電壓。如果電纜中同一層含有的線芯數為奇數，則應補充對未經受電壓試驗的相鄰層或相鄰線芯間再進行一次規定的電壓試驗。

3.1.7 由多芯組成的每一屏蔽單元，其試驗的接線方式與3.6條規定拭目以待原則相同。

3.2 試驗時，試樣的溫度與周圍溫度之差應不超過±3℃。

3.3 試驗時，電壓應從較低值開（不應超過試驗電壓的40%）開始，平緩升至規定的試驗電壓，并維持標準所規定的耐壓時間后，降低電壓，直至所規定的試驗電壓的40%，然后關掉電源。不允許在高壓狀態下突然切斷電源，以免出現過電壓。

3.4 施加在試驗上的試驗電壓值，在耐受電壓時間內，電壓偏差應不超過規定值的±3%。

4 、試驗結果的判定

4.1  試樣在施加電壓所規定的試驗電壓和持續時間內無任何擊穿現象，則可認為該試樣通過交流耐壓試驗。

4.2 如果在試驗過程中，試驗的端部或終端發生沿其表面閃絡放電或內部擊穿，允許另做終端，并重復進行試驗。除在產品標準有特殊規定外，必須重新計時。
4.3 試驗過程中因停電后繼續試驗，除產品標準另有規定外，應重新計時
