提   要
對XLPE電力電纜施工中電氣絕緣性能試驗結果進行了分析,找出導致XLPE電纜故障的原因,并提出改進的措施。

關鍵詞:泄漏電流;電纜接頭;絕緣;直流試驗

前 言
隨著電力工業的發展,城市規模的擴大,高壓電力電纜在輸電線路中的應用正日趨廣泛,而交聯電力電纜由于電纜結構輕便,易于彎曲,電氣性能優良,耐熱性能好,傳輸容量大,安裝敷設方便,特別是沒有漏油而引起火災的危險,廣泛地受到用戶的歡迎。目前,我國已從國外引進多條生產線,并能生產35kV、110kV級產品。為了保證電力電纜的運行及壽命,要求電纜具有優良的絕緣性能。尤其是電纜安裝以后我們經常對電纜的絕緣性能進行一系列的檢測試驗,其目的是為考核電纜本體,各種接頭的主絕緣是否滿足廠家規定以及在額定電壓下運行的可靠性,同時檢驗電纜絕緣有無缺陷。
本文對出廠合格的XLPE電力電纜在施工安裝中電氣絕緣性能交接試驗的部分關鍵性項目,以及在試驗中出現的故障及較典型的數據,進行綜合分析。從而找出XLPE交聯電纜絕緣損壞的根本原因,并提出改進措施。

1 、試 品
本次試驗電纜為國產110kV XLPE交聯電力電纜,銅園芯型,外徑105mm,全長4km,沿電纜溝敷設,彎曲半徑大于15D,每段長度680m,采用交叉互聯,每相5個中間接頭。

2 、交接試驗

 2.1 絕緣電阻的測定
電力電纜系大電容被試品,用測量絕緣電阻和吸收比檢查絕緣是否受潮,臟污或有無缺陷是非常靈敏的,如絕緣受潮或有局部缺陷,吸收比值將接近于1,電阻值會顯著降低,本次試驗采用2500伏級的兆歐表,接線如圖1。

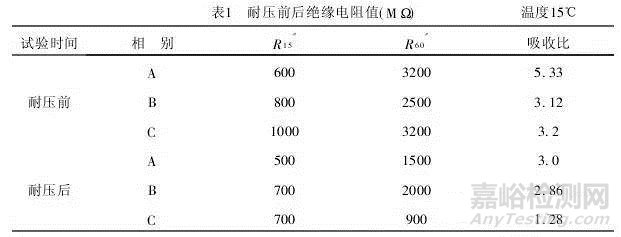

應予注意的是,測得數值后,一定要先將測試表筆脫離被試電纜,再停止兆歐表的轉動,以免電纜發生反充電現象而損壞兆歐表。一般絕緣電阻的測定是在對電纜耐壓前后進行。這樣做的好處:一是避免在電纜嚴重受潮或機械損傷導致絕緣嚴重?fù)p壞的情況下,直接施加高電壓;二是為了檢查電纜耐壓試驗中可能產生而并未暴露的缺陷。本次耐壓前后所測量的絕緣電阻值如表1所示。

 2.2 直流耐壓與泄漏電流的測量
 因地下電纜的電容大,一般采用直流耐壓試驗[1],這種方法比交流試驗用電源功率小,測量操作容易,對吸濕和局部絕緣損傷的分辨能力高,而施加直流高壓對絕緣物的損傷要比交流小。

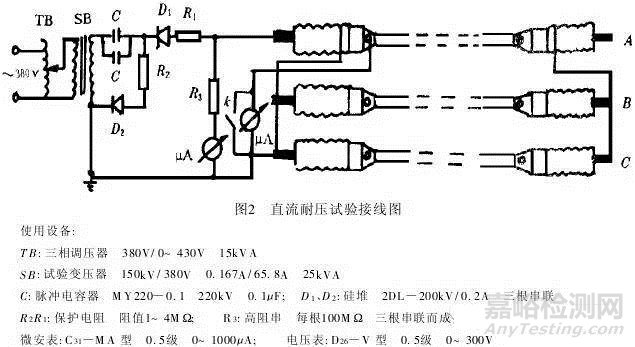

試驗程序按常規進行,試驗結線如圖2所示。要注意的是:測量泄漏電流的微安表接于低壓端時,必須測出試驗電壓下不接被試電纜時的雜散電流,然后將接有被試電纜的泄漏電流減去這個數值。另外,連接被試電纜的高壓導線應選得粗、短一些,并盡量減少尖端及增加高壓對地距離,因高壓連線導線是暴露在空氣中,當電場強度約高于20kV/cm時,導線表面的空氣發生游離對地將產生一定的泄漏電流,會對被試電纜造成誤差。

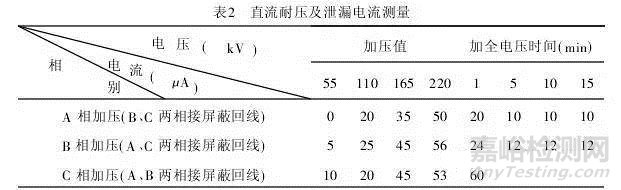

本次試驗直流耐壓值取3倍被試品額定相電壓(即220kV,負極性),加壓時間為15min。同時在加壓過程中每隔全電壓的四分之一處停留1 min并讀取泄漏電流值,加全電壓后在5min、10min、15min時分別讀取泄漏電流值。其試驗結果如表2所示。

3 、綜合分析
從表1、表2中看到A相、B相升壓后,無異常現象。通過全電壓耐受15min,且泄漏電流值在耐壓前后變化正常。而C相,當電壓加到220kV全壓時,停留在4min時,電壓突然下降。當時,停止試驗,檢查外電路無誤后,重新加壓到15kV時,泄漏電流上升很快,已達到8mA,電壓上升也很困難,只得停止試驗。
根據試驗現象和泄漏電流增長速度,我們初步分析認為造成這種現象的原因是因?yàn)樾孤╇娏鞔笮∈菦Q定于絕緣層電導。在絕緣測量中,從施加電壓范圍來看幾乎是離子式電導,該電流隨絕緣體吸濕程度而定。如果絕緣層吸濕,電流就增加。這種情況,在測量電纜的絕緣電阻的吸收比時已明顯看出來,C相的吸收比在1左右,因而可判斷C相的故障為絕緣受潮。

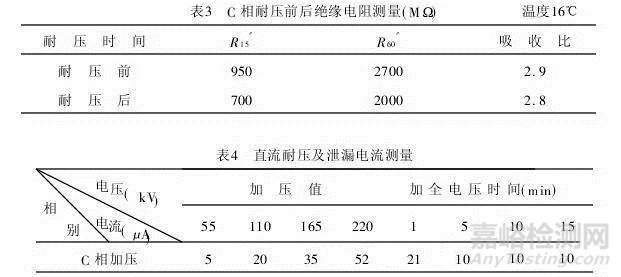

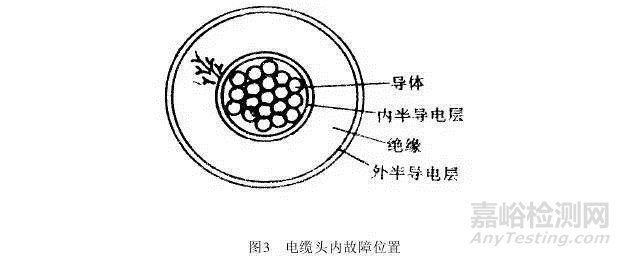

通過故障測導,確定為C相的第五個中間接頭處。經解剖,發現電纜內半導電層上有象樹枝那樣細微放電痕跡。如圖3所示。這種現象發生多半是由于敷設環境而產生,當有多量水份和電場共存的狀態下,可出現這類細微放電,使電纜的絕緣強度大幅度地降低[2]。分析造成這一故障的原因:是因?yàn)樵谶M(jìn)行電纜頭之間連接時,采取的是“全面開花”,即將所有的連接頭全部切削好,然后再依順序一個個連結。而切削好的電纜頭又沒有用塑料罩包好,因而使其絕緣部分在空氣中暴露的時間太長,且天氣又潮濕,至使水份侵入導體內部所致。據我國電纜運行事故統計,類似這一類故障約占總故障的50%。即XLPE電纜的老化主要是浸水老化。在無水份影響空間加電壓場合,XLPE電纜的長期老化特性非常優異,在目前應用的電位梯度下完全無問題,當XLPE電纜吸濕后,在絕緣體中的電場集中處發生細微樹枝放電,最終導致絕緣老化和擊穿。找到故障原因后,將C相故障接頭進行干燥處理并切除故障節,然后連結好。重新進行了絕緣電阻測量和直流耐壓和泄漏電流的測量,其結果見表3、表4。從兩表中看出,試驗中無異?，F(xiàn)象,所測得值正常,試驗合格。

根據以上分析和運行統計得知:XLPE電纜受潮的原因是電纜在保管、敷設或制作電纜接頭時水份誤入導體內部所致。針對這種情況我們提出兩點改進措施:

 (1)避免水份浸入導體內。在電纜保管中一定要把電纜頭密封起來。在施工中,電纜頭連結應采取“速戰速?zèng)Q”辦法;即切削一個頭,就連結好一個頭,縮短電纜接頭在空氣中暴露的時間,并注意在進行此項工作時,要在空氣濕度小的晴天進行。
(2)在制造技術上,特別要注意絕緣層的高密度和超純度,力爭減少其厚度,同時將內半導電層、絕緣層和外半導電層三層同時擠壓,以提高其防水性能。


4 、結論

(1)直流耐壓試驗是檢驗電纜缺陷的比較簡單有效的方法。

(2)泄漏電流法可以判斷XLPE電纜受潮故障。

(3)水份的浸入是導致XLPE電纜老化根本原因。

(4)改進電纜連結工序和采用先進制造技術可避免XLPE電纜受潮。

作者：劉金銘①徐剛立② (廣東工業大學①電氣工程系,②計算機系,廣州,510643)
