中文字幕一级黄色A级片|免费特级毛片。性欧美日本|偷拍亚洲欧美1级片|成人黄色中文小说网|A级片视频在线观看|老司机网址在线观看|免费一级无码激情黄所|欧美三级片区精品网站999|日韩av超碰日本青青草成人|一区二区亚洲AV婷婷

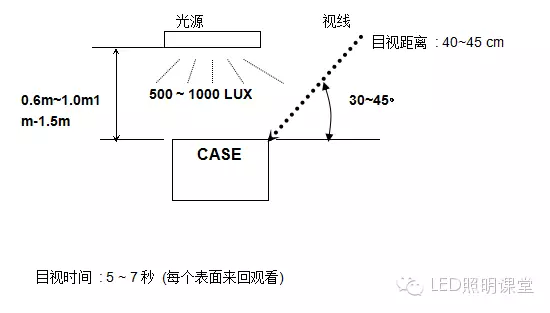

一、外觀檢查:

二、烤漆/噴漆測(cè)試：

1、百格測(cè)試：

1)在100mm2之區(qū)域以美工刀每隔1mm劃一條線(深度須見底材)，交叉刻畫100個(gè)方格,以3M#600 Scotch膠布或與其兼容的膠布粘貼于刻畫測(cè)試區(qū), 將膠帶以垂直方向瞬間并快速撕離，測(cè)試面上的漆不可有5%以上的脫落(不含)。

2)若烤漆膜厚為25um-60um，依標(biāo)準(zhǔn)的網(wǎng)格大小1mm為測(cè)試基準(zhǔn)；若烤漆膜厚為60um-100um，則依標(biāo)準(zhǔn)的網(wǎng)格大小2mm為測(cè)試基準(zhǔn)。

2、耐磨耗測(cè)試(RCA TEST)：

以干凈絨布，對(duì)測(cè)試面施以約175g之力，于125px直線來回擦拭50次，測(cè)試面不能變色、剝漆、浮起。

3、溶劑測(cè)試(耐磨擦)：

以干凈棉布，沾濕干凈溶劑(工業(yè)用酒精95%)；對(duì)測(cè)試面施以500g之力來回擦拭50次，測(cè)試面不能變色、剝漆、浮起，或失去光澤。

4、硬度測(cè)試：

1)在室溫中，使用12.5px筆心的自動(dòng)鉛筆，施以500g之力在烤漆表面劃出200px的直線，漆面不能有破損，刮傷。

2)若測(cè)試對(duì)象為塑料件，則筆心硬度至少為1H；若測(cè)試對(duì)象為金屬件，則筆心硬度至少為2H。

5、褪色測(cè)試：(FOR UV COATING ONLY)

使用波長2800A°~3000 A°，15W紫外線燈一只。以625px的距離連續(xù)照射72小時(shí)，再與比較樣品比較，測(cè)試面不能有褪色、剝漆、浮起，或失去光澤。

6、環(huán)境測(cè)試：(整機(jī)測(cè)試驗(yàn)證)

系統(tǒng)包裝后經(jīng)高溫、高濕；低溫、低濕環(huán)境測(cè)試后，測(cè)試面不能有褪色、剝漆、浮起，或失去光澤。

7、須通過鹽水噴霧試驗(yàn):5% 食鹽水35度C, 連續(xù)噴霧48小時(shí)合格.

8、不論印刷, 打印或烤漆涂裝后之成品, 經(jīng)以下之溫濕度測(cè)試后, 皆須符合以上所有檢驗(yàn)規(guī)范.



三、絲印測(cè)試：(此項(xiàng)主要用于電源上下蓋的移印)

1、目視:LOGO印刷：目視比對(duì)樣品，必須能清晰可辨，沒有缺角，不能模糊不清或剝離。

2、黏著測(cè)試:必須采用3M#600 Scotch膠布或與其兼容的膠布貼在表面30秒，將膠帶以垂直方向瞬間并快速撕離，印刷不能變色、剝離或被破壞。(此項(xiàng)測(cè)試不適用于凸面印刷)

3、耐磨測(cè)試：以干凈絨布，對(duì)測(cè)試面施以約500g之力，于750px直線來回擦拭500次，印刷不能變色、剝離或被破壞。

4、溶劑測(cè)試:使用干凈棉布浸于干凈的溶劑中，利用500g的壓力擦拭5次，印刷不能變色、剝離或被破壞。



四、 電鍍層測(cè)試:(此項(xiàng)主要用于燈頭和裝飾環(huán))

1.目視: 無脫落.剝離和起泡現(xiàn)象.

2:鍍層結(jié)合強(qiáng)度: 將試樣在300°C溫度下保持5分鐘,然后觀察鍍層無脫落.剝離和起泡現(xiàn)象.(GB/T3471-1999).



五、功能測(cè)試與標(biāo)準(zhǔn)

試驗(yàn)方法

⑴試驗(yàn)?zāi)康模?試驗(yàn)按其性質(zhì)可分為三類，即確定機(jī)械構(gòu)造性能的試驗(yàn)；確定電氣性能的試驗(yàn)；確定光學(xué)性能的試驗(yàn)。另外還有環(huán)保要求如ROHS測(cè)試.

① 機(jī)械構(gòu)造性能鑒定試驗(yàn): 有機(jī)械強(qiáng)度試驗(yàn)、防腐蝕性試驗(yàn)、防塵試驗(yàn)、防潮試驗(yàn)、耐久性試驗(yàn)、熱試驗(yàn)等。

② 電氣性能鑒定試驗(yàn): 電源聯(lián)接試驗(yàn)、耐壓測(cè)試、防觸電保護(hù)試驗(yàn)、絕緣電阻試驗(yàn)、介電強(qiáng)度試驗(yàn)、泄漏電流測(cè)量、爬電距離和電氣間隙試驗(yàn),電磁干擾,輻射安全等。

③ 光學(xué)性能鑒定試驗(yàn):

配光試驗(yàn)（光通量,照度,光強(qiáng),亮度,光效,色溫,顯色性,光通維持率,光束角,平均壽命,經(jīng)濟(jì)壽命,亮度對(duì)比,眩光,配光曲線、燈具效率等）。

Ⅰ、機(jī)械強(qiáng)度試驗(yàn)

燈具應(yīng)有足夠的機(jī)械強(qiáng)度，其結(jié)構(gòu)應(yīng)使燈具在受到一般使用情況下可預(yù)料的劇烈沖擊后保持它的安全。

① 沖擊試驗(yàn)器

沖擊試驗(yàn)器由機(jī)體、撞擊裝置和帶有彈簧負(fù)載的釋放錐體三個(gè)主要部件組成。

② 試驗(yàn)

將試件固定或安裝在一硬木板上，進(jìn)線處敞開，敲落孔也打開，罩殼固定螺釘擰緊。三次撞擊最薄弱環(huán)節(jié)。

還有一種測(cè)試，是：D50mm,0.51KG的鋼球從1.3M高落下來沖擊產(chǎn)品。

Ⅱ、防腐蝕性試驗(yàn)

這是對(duì)防滴式、防淋式、防濺式、防噴式、水密式及加壓水密式燈具的鐵制部件的試驗(yàn)。

實(shí)驗(yàn)方法：鹽霧測(cè)試。

Ⅲ.潮濕實(shí)驗(yàn)：所有燈具應(yīng)能承受正常使用中可能產(chǎn)生的潮濕條件，潮濕箱中實(shí)驗(yàn)條件為：溫度20~300C；濕度93%±2%；試樣在潮濕箱中保持48h；在放

入潮濕箱前，試樣溫度為t¬(t+4) 0C。

燈具經(jīng)潮濕實(shí)驗(yàn)后，立即進(jìn)行絕緣電阻和介電強(qiáng)度實(shí)驗(yàn)

Ⅳ、耐久性實(shí)驗(yàn)

燈具在模擬冷熱循環(huán)的條件下進(jìn)行，實(shí)驗(yàn)罩環(huán)境溫度35±20C；燈具電源電壓為額定電壓1.05~1.10±0.015倍；實(shí)驗(yàn)時(shí)間7×24h=168h。實(shí)驗(yàn)后，燈具不應(yīng)變得不安全或不合格。(如燈杯爆裂等)

Ⅴ、熱實(shí)驗(yàn)

燈具熱實(shí)驗(yàn)包括：正常工作條件下的熱實(shí)驗(yàn)、反常工作條件下的熱實(shí)驗(yàn).

① 正常工作條件下的熱實(shí)驗(yàn)：在模擬正常工作的條件下，燈具中的任何部件（包括光源）、燈具的內(nèi)部布線或者安裝表面，不應(yīng)達(dá)到影響安全的溫度。在實(shí)驗(yàn)中，所有溫度都不應(yīng)超過表1和表2所規(guī)定的相應(yīng)的數(shù)值。

② 反常工作條件下的熱實(shí)驗(yàn): 在模擬反常工作的條件下(該條件適用,并不表示燈具有缺陷或誤用了燈具),燈具的部件、燈具內(nèi)部的供電線路或安裝面不應(yīng)變得不安全。

表5 基本部件的最大溫度

序號(hào)	部件	最大溫度（0C）
1	燈頭	-
2	ES、BC型（和玻璃連接）	-
3	膠合燈頭	210 (有使用特殊燈泡(管)說明的燈具,或明顯可知使用的特殊燈泡(管).可以允許較高的溫度值.具體又制造廠規(guī)定)
4	機(jī)械鎖緊（等壽命＞3000h）	250
5	機(jī)械鎖緊（等壽命≯3000h）	275
6	燈座的絕緣氣料（陶瓷除外）： E14和B15 E26、E27和B22 E39、E40	135 165 225
7	安裝面: 普通可燃表面 非燃燒物質(zhì)表面	90 不測(cè)量
8	指定經(jīng)常操作和接觸的部件: 金屬部件 非金屬部件	70 80
9	用手握緊的部件: 金屬部件 非金屬部件	60 75



表6 用于燈具的普通材料的最大溫度

序號(hào)	材料	最大溫度（0C）
1	（供給燈具內(nèi)外的）導(dǎo)線的絕緣： 用有機(jī)硅浸漬的玻璃纖維 聚四氟乙烯（PTFE） 硅橡膠：不受壓 僅受壓應(yīng)力	200 絕緣受壓處（如夾緊或彎曲處）減少150C 250 200 170
2	普通聚氯乙烯（PVC）   耐熱聚氯乙烯（PVC） 乙烯基醋酸酯（EVA）	90 絕緣受壓處（如夾緊或彎曲處）減少150C 105 140
3	熱塑性塑料： 丙烯氰-丁二烯-苯乙烯共聚物（塑料）（CAB） 醋酸-丁酸纖維素（CAB） 聚甲基丙烯酸甲酯 聚苯乙烯 聚丙烯 聚碳酸酯 聚氯乙烯（PVC）（不用于電氣絕緣） 聚酰胺（尼龍）	95 95 90 75 100 130 100 120
4	熱固塑料： 礦物增強(qiáng)苯酚甲醛樹脂（PF） 纖維素增強(qiáng)苯酚甲醛樹脂（PF） 尿醛樹脂（UF） 三聚氰胺 玻璃增強(qiáng)聚酯	165 140 90 100 130
5	其它材料： 樹脂粘結(jié)—紙/織物 硅酮橡膠（不用于電氣絕緣） 不用于電氣絕緣的橡膠	125 230 70

Ⅵ、絕緣電阻試驗(yàn)

燈具在經(jīng)受潮濕試驗(yàn)后，隨即在潮濕實(shí)驗(yàn)箱內(nèi)受試。

試驗(yàn)方法是應(yīng)用直流電壓為500V的兆歐表測(cè)量，測(cè)定是在施加電壓1min后進(jìn)行的。

Ⅶ、介電強(qiáng)度試驗(yàn)

介電強(qiáng)度試驗(yàn)，即高壓測(cè)試：當(dāng)頻率=50或60Hz，電流≤200mA時(shí)，

①Ⅰ級(jí)燈：2U+1000V；

②Ⅱ級(jí)燈：4U+2750V；

③Ⅲ級(jí)燈：500V。

U為額定工作電壓

Ⅷ、泄漏電流的測(cè)量

試驗(yàn)電壓為燈具額定電壓的1.1倍。在電源的各極與燈具（帶光源和不帶光源狀態(tài)下）的金屬外殼之間所測(cè)得的泄漏電流應(yīng)不超過表8中的規(guī)定值。

表8 泄漏電流

燈具類別		漏電流
所有0類和Ⅱ類燈具		0.5mA
可移式的Ⅰ類燈具		1.0mA
固定式的Ⅰ類燈具	額定輸入≤1kVA	1.0mA
	額定輸入＞kVA	每1.0mA/kVA但最大值5.0mA

Ⅸ、其它測(cè)試

1、接地地阻：

EN（歐洲）規(guī)格：將空載電壓不超過12V及不小于10A的電流加載于可觸金屬及接地端子之間，測(cè)得的地阻不得大于0.5Ω。

2、扭力測(cè)試

A．螺絲連接部位一定要保證相應(yīng)之扭力（M3和M7膠螺絲，為0.5N.m）（M4為1.2N.m）以確保其功能及電器性能不受影響；

B．燈頭要承受一定扭力1min.

E26、E27和B22燈頭：2.0N.m

E14和B15燈頭（蠟燭燈頭除外）1.2N.m

E14和B15蠟燭燈頭0.5N.m

3、拋機(jī)測(cè)試

依據(jù)ISTA-1A標(biāo)準(zhǔn)。方法是一角三邊六面，一角要求是破壞性最嚴(yán)重的一個(gè)角。

4、機(jī)械性能

產(chǎn)品設(shè)計(jì)時(shí)決定產(chǎn)品有一定的可拆裝、可調(diào)性、互換性及活動(dòng)范圍，燈具調(diào)節(jié)時(shí)應(yīng)保證電源線不致于受壓，受夾，受損或被扭曲超過3600。

5. 安全要求

燈的安全要求應(yīng)符合GB cccc、GB 7000.1和GB 7000.5的要求。

燈的防護(hù)等級(jí)應(yīng)達(dá)到IP65。

6.外形尺寸

燈的外形尺寸應(yīng)符合制造商的規(guī)定。外形尺寸用誤差不大于0.05 mm的量具測(cè)量。

7.燈功率

燈在額定電壓和額定頻率下工作時(shí)，其實(shí)際消耗的功率與額定功率之差不得大于10 %。

8.功率因數(shù)

燈在額定電壓和額定頻率下工作時(shí)，其功率因數(shù)實(shí)測(cè)值不得比制造商的標(biāo)稱值低0.05。

9.電磁兼容

6.5.1 燈的無線電騷擾特性應(yīng)符合GB 17743的要求。

6.5.2 燈的輸入電流諧波應(yīng)符合GB l7625.1的要求。

6.5.3 燈的電磁兼容抗擾度應(yīng)符合GB/T 18595的要求。

10.光強(qiáng)分布和眩光限制要求

燈的配旋光性能應(yīng)滿足照明要求。燈的亮度不應(yīng)過高而導(dǎo)致不可接受的眩光，在縱向80°和90°光束角方向上燈所發(fā)出的光強(qiáng)不得超過30 cd／1000 1m和10cd／1000 1m；在任何情況下，縱向90°光束角方向上的光強(qiáng)最大值不得超過1000cd。

11.初始光效和光通量

燈的初始光效應(yīng)不低于符合表1的規(guī)定值。



表1　燈的初始光效（lm/W）

等級(jí)	顏色：RR/RM/RZ	顏色：RC/RL/RB/RN/RD
1	75	70
2	60	55
3	50	45

燈的初始光通量可由制造商或銷售商標(biāo)稱，但其實(shí)測(cè)值不得低于標(biāo)稱值的90 %。

12.顏色特性

燈的顏色標(biāo)準(zhǔn)色品坐標(biāo)應(yīng)符合GB/T 10682規(guī)定的目標(biāo)值要求，制造商可根據(jù)用戶要求制造非標(biāo)準(zhǔn)顏色的燈，但應(yīng)給出非標(biāo)準(zhǔn)顏色色品坐標(biāo)的目標(biāo)值。燈的一般顯色指數(shù)的初始值不應(yīng)比表2規(guī)定值低三個(gè)數(shù)值。

表2　燈的顯色性能

色調(diào)代號(hào)	RR/RM/RZ	RC/RL/RB/RN/RD
顯色指數(shù)	75	70

13.壽命

燈的額定壽命不得低于30 000 h。

14.光通維持率

燈在燃點(diǎn)3 000 h時(shí)，其光通維持率應(yīng)不低于92%；在燃點(diǎn)6 000 h時(shí)，其光通維持率應(yīng)不低于88 %；壽命終止時(shí)其光通維持率應(yīng)不低于70%。

15.開關(guān)次數(shù)

開關(guān)次數(shù)（5.11）試驗(yàn)在施加額定輸入電壓下，以30秒點(diǎn)燈、30秒關(guān)燈條件下進(jìn)行15000次開關(guān)試驗(yàn).

試驗(yàn)方法和環(huán)境

000011.1　試驗(yàn)的一般要求

除另有規(guī)定的項(xiàng)目外，全部試驗(yàn)均應(yīng)在環(huán)境溫度為25℃±1℃，相對(duì)濕度最大為65 %的無對(duì)流風(fēng)的環(huán)境中進(jìn)行。

在穩(wěn)定期間，電源電壓應(yīng)該穩(wěn)定在±0.5 %的范圍之內(nèi)；在測(cè)量時(shí)，應(yīng)降至±0.2 %的范圍之內(nèi)；對(duì)于壽命試驗(yàn)應(yīng)該穩(wěn)定在±2 %。

電源電壓的諧波含量不得超過3 %?？傊C波含量是基波為100 %時(shí)各次諧波分量的方均根之和。

各項(xiàng)試驗(yàn)均應(yīng)在額定頻率下進(jìn)行，燈應(yīng)置于自由空間中。

六、材料檢查與標(biāo)準(zhǔn)

1. 電線電纜

一般電線電纜截面的標(biāo)注主要有以下三種方法：

①. 北美的AWG系統(tǒng) 如：18AWG

②. 協(xié)調(diào)系統(tǒng)的XXmm2 如：0.75mm2（18AWG=0.823mm2）

③. IEC227的XXmm2 如：0.75mm2（18AWG=0.823mm2）

電線內(nèi)部導(dǎo)線的構(gòu)成：

	北美	協(xié)調(diào)系統(tǒng)	IEC227
L=火線	黑色	棕色	棕色
N=中線	白色	蘭色	蘭色
E=地線	綠色	黃/綠色	黃/綠色

協(xié)調(diào)系統(tǒng)電線規(guī)格說明：

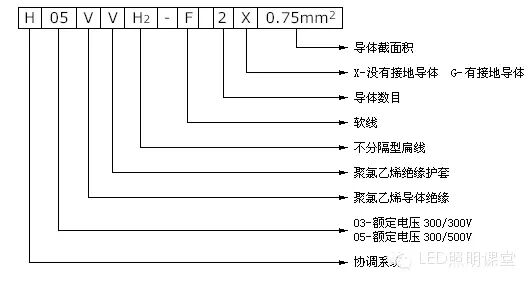

如舉例： H05VVH2-F 2X0.75mm2

2.把電纜線上的 H 05 V V H2 F 2 X 0.75mm2 標(biāo)志全面解釋一下

①、 H：協(xié)調(diào)標(biāo)準(zhǔn)（歐洲）

A：認(rèn)證國際標(biāo)準(zhǔn)

②、 03：300/300V YQ YQW 輕型 0.3-- 0.5mm2

05：300/500V YZ YZW 中型 0.75-- 6mm2

07：450/750V YC YCW 重型 1.5—400mm2

注：①、300/300V、300/500V是額定電壓。為電纜設(shè)計(jì)和電性試驗(yàn)用的基準(zhǔn)電壓，用U0/U表示，單位為V U0---任一主絕緣導(dǎo)體和“地”之間電壓的有效值。U---多芯電纜或單芯電纜系統(tǒng)任意兩相導(dǎo)體之間的有效值

②、Y：絕緣層為硫化橡皮，混合物代號(hào)XJ1。X：絕緣層為天然丁苯膠混合物；E：絕緣層為乙丙膠混合物；F：護(hù)套為氯丁膠混合物；H：電焊機(jī)用；T：電梯用；W：具有戶外氣候性能；Q：輕型；Z：中型；C：重型

③、絕緣材料：V：PVC 聚氯乙烯； R：自然或合成橡膠 S：硅樹脂橡膠

④、護(hù)套材料：V：聚氯乙烯； R：自然或合成橡膠 N：氯丁橡膠 J：玻璃纖維帶 T：紡織帶

⑤、特殊結(jié)構(gòu)：省略：圓形 H：扁平，可分割電纜 H2：扁平，不可分割

⑥、導(dǎo)體形狀：U：圓，立方體導(dǎo)體 R：圓，股狀導(dǎo)體 K：固定安裝可彎曲電纜 F：可彎曲電纜中的可彎曲導(dǎo)體 H：可彎曲性好的電纜 Y：金屬絲電纜

⑦、導(dǎo)體數(shù)量

⑧、保護(hù)導(dǎo)體：X：無黃綠線 G：有黃綠線

⑨、導(dǎo)體尺寸：一般要用到0.75mm2

3、內(nèi)部引線

常用內(nèi)部引線的型號(hào)及技術(shù)指標(biāo)

引線型號(hào)	主要指標(biāo)
AWM1015, UL	1050C 600V
AWM1430, UL	1050C 300V
AWM1332, UL	2000C 300V
FEP（VDE）7612# Teflon	耐溫1800C 0.61mm2,0.75mm2
Feb+feb（VDE）7675# Telfon	雙層絕緣，耐溫1800C 0.61mm2,0.75mm2
Silicon(VDE)	耐溫1800C 300V
Silicona+Glass Fibre cover: H05#	耐溫1800C 0.75mm2
7617# Silicon wire (Solid copper wire)	耐溫1800C 0.5,0.61,0.75mm2

4、歐洲規(guī)格燈具，線號(hào)與額定電流的關(guān)系

接線端通過的最大額定電流	導(dǎo)體的橫截面積（mm2）
6	0.5-1
10	1-1.5
16	1.5-2.5



5、引線的認(rèn)證要求簡介/使用連接方法

① EU規(guī)格

棕（啡）色或紅色線接火線，藍(lán)色或黑色線接零線，黃綠線接地線。一般要求有VDE/SEMKO/BS等認(rèn)證。設(shè)計(jì)時(shí)要考慮使用位置的溫度來進(jìn)行選擇。一般用0.61mm2 就夠了。

② NA規(guī)格（UL）

黑線接火線，白色接零線，綠線或黃綠線接地線。要求有UL/CSA認(rèn)證。

6玻璃纖維管：

A級(jí)纖維管，可耐高溫，也能承受2800V高壓的測(cè)試，可做一層絕緣層使用，但價(jià)格最貴；B級(jí)纖維管，只能承受高溫，不能作為一層絕緣層使用；C級(jí)纖維管即黃蠟管，不耐高溫，只做為電源線和引線的防割傷保護(hù)。注意根據(jù)電源線和引線來選擇內(nèi)徑尺寸。

7.熱縮管：

多數(shù)引線開關(guān)燈頭等焊接位都要包裹熱縮管以保護(hù)，且熱縮管可耐約125℃ 溫度，提高一般PVC引線（105℃）的耐溫情況。根據(jù)電源線和引線開關(guān)等來選擇內(nèi)徑尺寸

8.螺絲:

1、普通螺紋

①牙型 等邊三角形牙齒的工作高度=0.54×等邊三角形的邊長。

②普通螺紋的表示方法：M20×2-6H/5g 6g，其中，M表示普通螺紋代號(hào)；2表示牙距（螺距），粗牙不標(biāo)注；6H表示內(nèi)螺紋的中徑和直徑標(biāo)準(zhǔn)公差為IT6，公差帶代號(hào)為H，據(jù)此可在公差表中查到其公差數(shù)值；5g 6g表示中徑的標(biāo)準(zhǔn)公差為IT5。公差帶代號(hào)為g，頂徑的標(biāo)準(zhǔn)公差為IT6,公差帶代號(hào)也為g。

2. 常用螺絲的種類

① 按牙形分：機(jī)牙螺絲、自攻螺絲

② 按螺絲頭的形狀分：圓柱頭、扁圓頭、沉頭、六角頭。

③ 按槽型分：一字槽、十字槽、內(nèi)六角、凹穴六角、十一槽。

④ 按螺絲末端分：尖腳（Type A）、介腳BT（Type BT）、平腳（Tpye B）.

④ 美制螺絲：美制螺絲用號(hào)數(shù)表示。如：#2、#3。頭型與腳型與公制一樣。#2外徑為2.13-2.24mm.;#5外徑為3.2-3.3mm等；#0~#12每相差一個(gè)號(hào)數(shù)，外徑相差0.013in。相關(guān)對(duì)應(yīng)關(guān)系可以從有關(guān)表格中找到。

3、燈具產(chǎn)品上螺紋連接的性能指標(biāo)要求簡介

① 介腳自攻螺釘—常用于硬塑膠件連接

② 尖腳自攻螺釘—用于五金件連接和軟塑膠件的連接

③ 介腳加硬或是尖腳加硬自攻螺釘—用于鋅合金或鋁合金件連接

④ 接地螺絲要求

A. 螺絲頭染成綠色（美規(guī)）

B. 不能用自攻螺絲（如要用必須同時(shí)用兩顆）（歐規(guī)）

C. 8# 或更大的螺絲（4.2mm）（美規(guī)）

安裝螺絲的接地板至少有兩個(gè)完整的牙。

9..玻璃：

玻璃是無機(jī)非結(jié)晶體，主要由占70-80% 的石英砂（SiO2），加入各種酸性氧化物和堿性金屬氧化物及堿土金屬氧化物熔煉而成。燈具設(shè)計(jì)時(shí)，因根據(jù)光源種類.耐熱.耐沖擊及使用場(chǎng)合等選用。

照明用透明玻璃的特性
特性			鈉鈣玻璃	鉛玻璃	硼硅酸玻璃	石英玻璃	結(jié)晶玻璃
熱膨脹系數(shù)（X10-7/°C(0-300°C)			85～97	85～91	34～52	5.5	3
使用溫度（℃）	徐冷	常用	110	110	230	1000	700
		最高	430-460	370-400	460-490	1200	800
	鋼化	常用	200-240	220	250-260
		最高	250	240	250-290
耐熱沖擊性（°C）381pxX381px板徐冷玻璃6.4mm			50	45	100-150	1000	800
密度（g/cm3)			2.47-2.49	2.85-3.05	2.13-2.43	2.2	2.47-2.55
彈性模量（MPAx104)			7.03-7.17	6.05-6.26	6.53-6.68	7.31-7.78	8
泊松比			0.24	0.22	0.2	0.16
折射率（589.3nm)			1.512-1.514	1.534-1.56	1.474-1.488	1.458	1.54-1.544

玻璃的加工方法有：

1). 人工吹制：吹制也要模具，主要控制外形尺寸，但不能控制內(nèi)形尺寸及重量，吹制可做兩頭小中間大的玻璃，也可做兩層玻璃，如內(nèi)白玉外透明。還可在外面貼玻璃花。也可吹制方形.枕形。吹制就象吹氣球一樣，但常用的玻璃或兩端開口或一端開口，也就是鋸掉一部分。有時(shí)也需鉆孔，但易鉆爆，設(shè)計(jì)時(shí)需注意。

2). 機(jī)壓玻璃：跟塑膠啤塑一樣，涉及到模具同玻璃分開的問題（即分模問題），所以不能做到兩頭小中間大的玻璃或形狀復(fù)雜的玻璃。但也可做到外牙。但玻璃內(nèi)外形尺寸可控制得較好，玻璃厚度較厚，重量較重。只能做一種顏色，也可加入云彩。如做內(nèi)白就只能噴油。

3). 烤彎玻璃：原材料為平板玻璃，加熱軟化再使其變形成瓦片狀或球面。吸頂燈常用到這類玻璃。

4). 玻璃管的加工：原料為約兩米的玻璃管切斷后再加工，可再吹制，封口，加工內(nèi)牙，彎曲，大小管燒結(jié)接成內(nèi)外管。

5). 玻璃表面處理：酸洗，噴砂，噴油，鍍膜，鍍銀。酸洗是放在酸中浸泡，所以內(nèi)外都會(huì)變毛，而噴砂則可內(nèi)噴砂或外噴砂或局部噴砂，但內(nèi)徑太小會(huì)難做。噴油要注意油能承受的溫度和附著力。

6). 玻璃的顏色一般為透明無色，也有彩色，但價(jià)格較貴。

10.鋁及鋁合金

特點(diǎn)：材質(zhì)輕，易加工，耐腐蝕。燈具上反光片，反光杯，一些通類會(huì)用到。表面有啞面，光面，鏡面，凹凸面。一般反光杯會(huì)進(jìn)行氧化處理。也有做到一些燈罩用到拉絲處理或噴油噴粉處理。但要電鍍做鐵色或銅色要小心，電鍍層附著力不好，易掉。

11. 實(shí)驗(yàn)室簡介

1、 光分析系統(tǒng)

光分析系統(tǒng)由一個(gè)直徑2M積分球，光源分析主機(jī)，電腦及其它周邊設(shè)備組成。按新能源標(biāo)準(zhǔn)，對(duì)波長范圍內(nèi)在380nm~780nm的光源，相關(guān)色溫、顏色指數(shù)、光通量、光效等主要參數(shù)進(jìn)行測(cè)試、分析。

2、 滾桶測(cè)試儀

3、 針焰測(cè)試（歐規(guī)用）

測(cè)試塑膠料的防火性能。在一定的條件下，按標(biāo)準(zhǔn)要求點(diǎn)燃被測(cè)膠料，移去火焰（助燃物），要求30s內(nèi)必須熄滅。

4、 灼熱絲測(cè)試（歐規(guī)用）

測(cè)試膠料的防火性能。根據(jù)標(biāo)準(zhǔn)要求，溫度加至6500C的灼熱絲同塑膠料之間加上一定的推動(dòng)力使之接觸。在一定時(shí)間內(nèi)，接觸行程7.0mm左右（也就是灼熱絲焰進(jìn)膠料的深度7.0mm左右）。膠料不燃燒或燃燒后移去灼熱絲30s內(nèi)熄滅等相關(guān)標(biāo)準(zhǔn)要求。

5、 耐熱測(cè)試（歐規(guī)用）

耐熱測(cè)試也稱球壓測(cè)試。測(cè)試膠料的防火，耐溫度性能。箱內(nèi)測(cè)試溫度為：在正常情況下測(cè)試的最高溫度+250C，按標(biāo)準(zhǔn)要求做相關(guān)測(cè)試。

6、 耐久性測(cè)試

也稱壽命測(cè)試。按標(biāo)準(zhǔn)要求，將被測(cè)燈具置于350C±20C的環(huán)境中，點(diǎn)燃21h,滅3h為一個(gè)循環(huán)，連續(xù)工作10個(gè)循環(huán)。測(cè)試電壓按標(biāo)準(zhǔn)要求。

7、 泄漏電流測(cè)試。按標(biāo)準(zhǔn)要求，正常工作的情況下，漏電流＜0.5mA。

8、 絕緣電阻測(cè)試。測(cè)試絕緣性能，視不同的實(shí)際結(jié)構(gòu)有不同的測(cè)試標(biāo)準(zhǔn)要求。

9、 零類測(cè)試儀。低電阻測(cè)試；推拉力針；秒表；扭力批；功率計(jì)等。

10、 高壓測(cè)試儀器。

11、 地阻測(cè)試。按標(biāo)準(zhǔn)要求，接地部位在通過10A電流的情況下，其接地電阻＜0.5Ω。

12、 沖擊測(cè)試。亦稱機(jī)械強(qiáng)度測(cè)試。對(duì)不同機(jī)械結(jié)構(gòu)有不同的測(cè)試標(biāo)準(zhǔn)。

七、包裝.

1.每只燈上應(yīng)有下列清晰而牢固的標(biāo)志：

a) 制造廠名稱或注冊(cè)商標(biāo)；

b) 電源電壓和頻率；

c) 標(biāo)稱功率或型號(hào)及由制造商或銷售商提供的有關(guān)光、電特性的參數(shù)；

d) 制造日期（年、季或月）

2. 合格證上應(yīng)標(biāo)明：

e) 制造廠名稱或注冊(cè)商標(biāo)；

f) 檢驗(yàn)日期；

g) 檢驗(yàn)員簽章。

3.包裝盒和包裝箱上應(yīng)注明：

a) 制造廠名稱或注冊(cè)商標(biāo)及廠家地址；

b) 產(chǎn)品名稱和型號(hào)；

c) 額定電壓和頻率；

d) 包裝箱內(nèi)燈的數(shù)量；

e) 產(chǎn)品標(biāo)準(zhǔn)號(hào)；

f) 其它標(biāo)志。

4.燈應(yīng)貯存在相對(duì)濕度不大于85 %的通風(fēng)的室內(nèi)，空氣中不應(yīng)有腐蝕性氣體。

5.燈在運(yùn)輸過程中應(yīng)避免雨雪淋襲和強(qiáng)烈的機(jī)械振動(dòng)。
