電動汽車充電和電池更換技術是電動汽車能源補給的兩種不同方式，同時也是制約電動汽車發展的瓶頸。鑒于商用車輛對能量補給的特殊需要，電池更換技術針對公交、出租車等公共交通領域有著良好的應用場景。從技術發展趨勢看，電池更換技術快速、安全、可靠的特點具備拓展應用領域的競爭力。從裝備制造業發展看，本領域標準先行是開拓市場“走出去”的重要舉措，通過主導更換電標準的制定，規范電池更換系統、電池更換站、支撐系統、電池包等重要定義，標準化電動汽車電池更換系統的基本架構、組成、接口和分類，并給出電池更換系統的用例分析和解決方案，這些工作將推動電動汽車產業的健康發展，擺脫科研、產業發展中對國外標準的依賴，具有前瞻性、導向性的作用。

IECTS62840-1標準制定的背景及意義

目前，電動汽車已被世界各國普遍確立為實施能源持續利用戰略和低碳經濟轉型的有效途徑和重要措施?；谲囯姺蛛x、電池更換模式配合大規模集中型充電，已經成為當前電動汽車發展具有特定應用環境的技術模式之一。因此，能夠快速更換電池的純電動汽車和與之配套的電池租賃、電池維護、充電服務的運營模式，是電動汽車完全實現商業化的重要發展模式之一。

我國在大力發展國內電動汽車充電技術及制定電動汽車充電設施標準的同時，高度重視國際標準制定情況的研究，并積極參與電動汽車充電設施國際標準制定。盡快開展電動汽車充電設施標準國際化研究和國際標準提案工作是目前標準化工作的當務之急。一方面加強與國際相關標準化組織的協調與合作，消除技術壁壘，依據國情引進先進的國際標準，完善我國充電設施標準化體系；另一方面，積極推動我國標準化體系的國際化進程，通過主導和影響國際標準的導向，從而在國際市場競爭中取得先機，保護我國自主知識產權、維護國家利益、提高國際話語權，為我國電動汽車充電設施產業的發展保駕護航。

在國家標準委和國家能源局的領導和支持下，我國成立了能源行業電動汽車充電設施標準化技術委員會，致力于建立具有我國獨立知識產權的電動汽車充電設施標準體系，制訂適合于我國電動汽車發展和電網建設的系列標準。依托大范圍的電動汽車示范試點工程，以及電網企業大量建設運行經驗和關鍵技術研究成果，在電動汽車充電設施標準制定方面起到了先導作用。

IECTS62840-1標準的主要內容

電動汽車電池更換系統國際標準從通用性、安全性、基礎性方面規定了電池更換的要求，主要表現在以下幾方面：

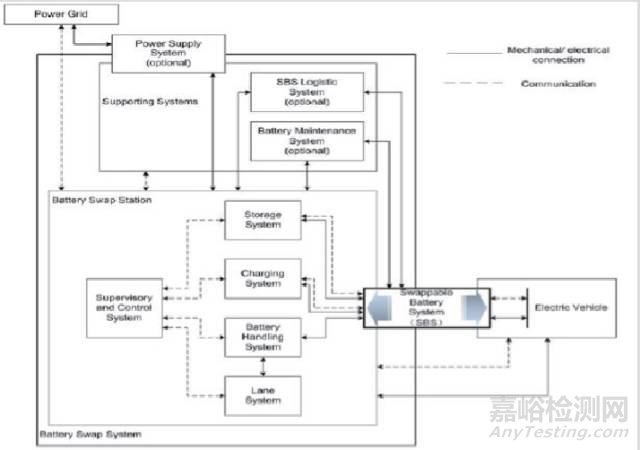

（1）IECTS62840-1定義了電動汽車電池更換系統架構及其組成和接口，給出可更換電池箱、電池更換系統等基礎定義（圖1）。

圖 1 電動汽車電池更換系統架構圖

電池更換系統包括電池更換站、電池箱系統、支撐系統和供電系統，提供快速、安全和可靠的電池更換技術。

電池更換站包含車輛導引子系統、電池更換子系統、電池存儲子系統、電池充電子系統、運行監控子系統、電池維護子系統。車輛導引子系統用于將電動汽車識別、認證、清洗、定位并固定到特定的位置，做好換電準備。電池更換子系統用于對電池箱的鎖止/解鎖、裝載/卸載和轉運。電池存儲子系統用于存儲電池箱，并對電池箱狀態和存儲環境進行監控。電池充電子系統用于對電池箱進行充電，在充電時與電池箱進行通信，保障充電過程的安全。監控子系統用于對換電過程進行監視和控制，并提供與上級系統的通信。

電池箱系統是電池更換系統的核心，一輛可更換電池的車輛可包括一組或幾組可更換電池箱。

支撐系統包括電池物流子系統和電池維護子系統，物流子系統將電池箱在更換站和外部設施之間進行交換和運輸；電池維護子系統提供在線或離線方式對電池箱進行監測和維護。

供電系統用于提供電力給電池更換站和支撐系統，同時也具備雙向傳輸電能的能力。

（2）對車輛定位（表1）、電池箱更換（表2）、電池箱充電（表3）、電池箱維護（表4）等情景進行用例分析。

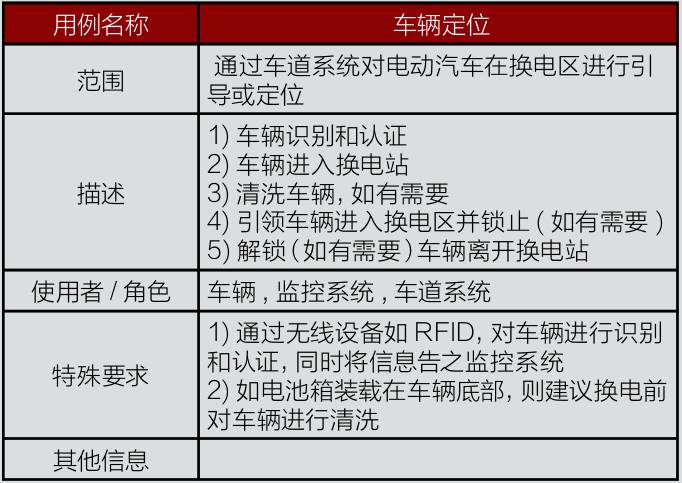

表 1 車輛定位用例

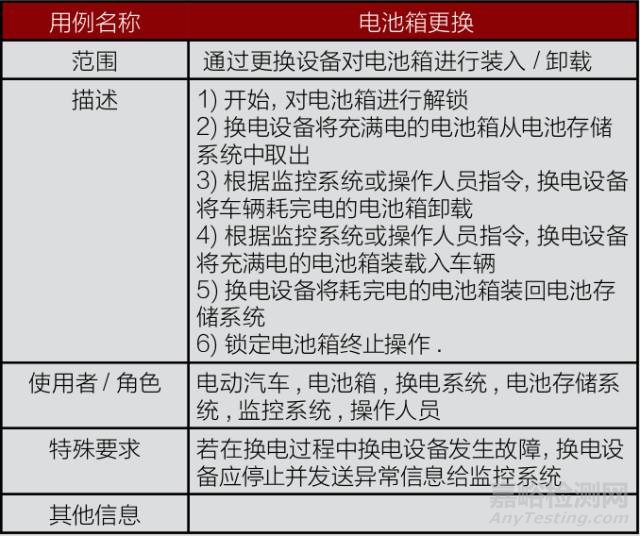

表 2 電池箱更換用例

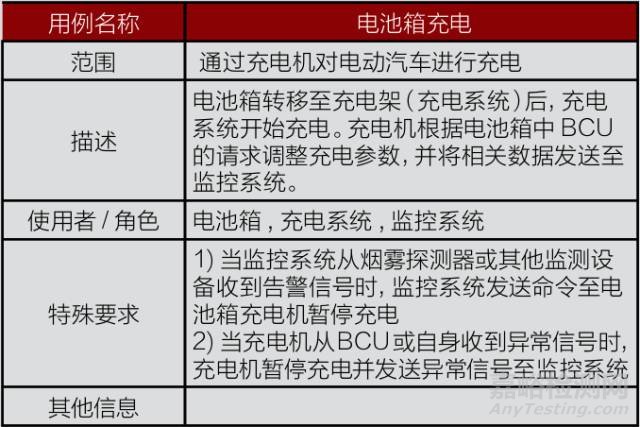

表 3 電池箱充電用例

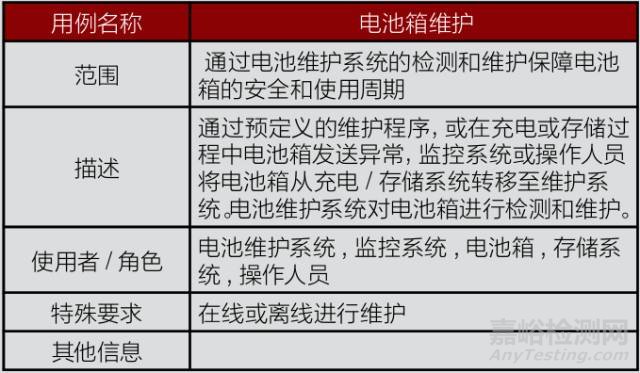

表 4 電池箱維護用例

（3）對商用車側方位換電（圖2）、商用車頂部換電（圖3）、乘用車底部換電（圖4）、乘用車端部換電（圖5）進行分類和分析。

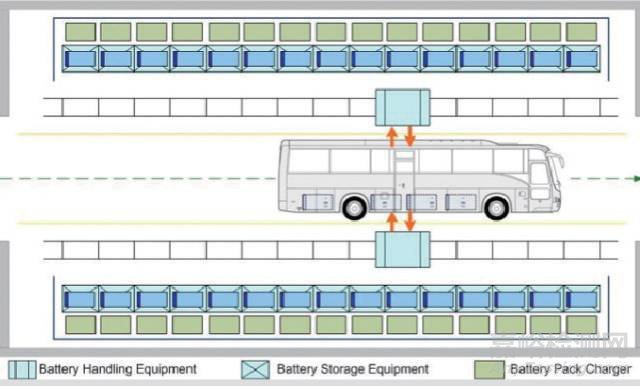

圖 2 商用車側方自動化換電典型布局

圖 3 商用車頂部自動化換電典型布局

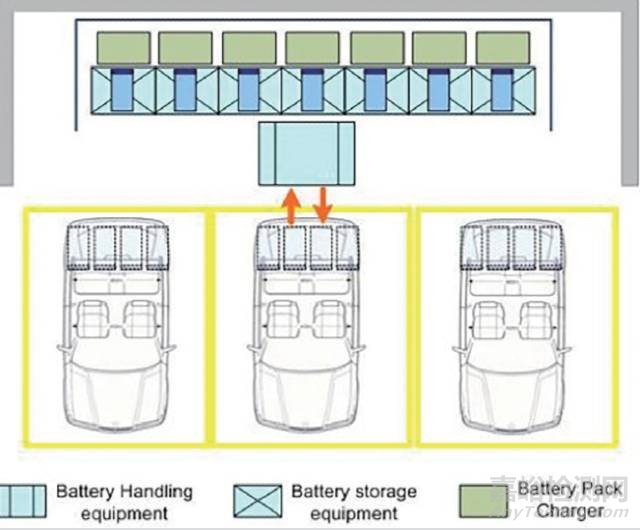

圖 4 乘用車端部自動化換電典型布局

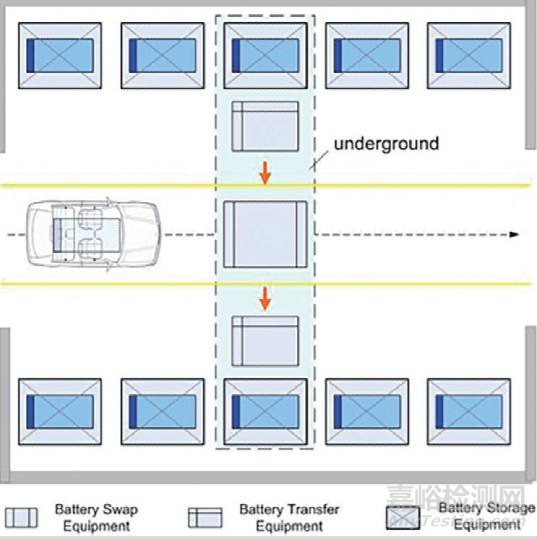

圖 5 乘用車底部自動化換電典型布局
