運用控制圖做設備期間核查

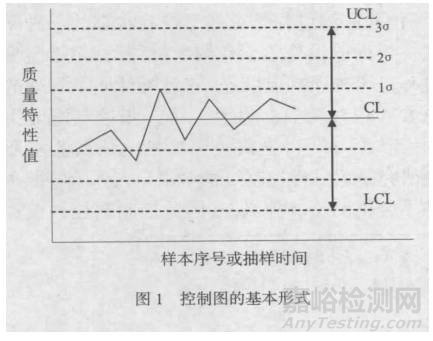

控制圖基本組成控制圖是由一直角坐標系構成，其縱坐標是質量特性值，橫坐標為等間隔的時間所抽取的樣本序號，控制圖中有3條界限，分別為中心線（CL）、控制上限（UCL）和控制下限（LCL），這3條線是通過收集設備穩定狀態下樣本的數據計算而得。當控制圖達到穩定狀態后，可以在任一時間抽查，把所測得的質量特性值描繪在圖上，當核查結果出現在上下限之外時，即可判斷儀器設備出現異常，并且可以通過數據分析異常的原因，加以排除?？刂茍D基本形式見圖1

控制圖選擇

控制圖按統計量分為計量值控制圖和計數值控制圖。計量數據是在連續尺度下，通過測量和記錄所考察的一組對象中每個個體的某種特性的數值大小而獲得的觀測值；計數數據是通過記錄所考察的一組對象中每個個體是否具有某種特性或?qū)傩?，?jì)算該樣本中具有（或不具有）該特性或?qū)傩缘膫€(gè)體的數量，或者記錄所考察的個體、子組或一定面積、一定量值內某種特性或?qū)傩猿霈F(xiàn)的次數而獲得的觀測值。

對于計量數據，一般繪制兩類控制圖。第一類討論位置尺度，如樣本或子組的均值或中位值；第二類討論樣本或子組中觀測值離散的尺度，如極差（R）或樣本標準差。位置圖用來評估過程水平是否真正發生明顯偏移，離散圖用來評估樣本或子組標準差大小是否明顯變化。位置圖的控制限是樣本或子組標準差的函數，一般有3類控制圖:

（1）平均值控制圖（X圖）。

每次核查時應對核查標準進行n次觀測，取n次測量的平均值為本次核查結果，一般取n=3~6次，在測量過程中不斷進行核查，將每次核查結果繪制在一張控制圖上。

（2）極差控制圖（R圖）。

每次核查時，一組觀測值中的最大值和最小值之差稱為極差，用R表示，將每次核查到的極差值R，畫在控制圖上。

（3）標準差控制圖（（S圖）。

此控制圖主要用于控制測量過程的重復性。由每次核查的有限次觀測值，得到實驗標準差稱為組內標準偏差或測量結果的重復性，用、表示。使用此種控制圖時要求每次核查的觀測次數超過10次。在進行測量過程控制時必須同時使用平均值和極差（或標準差）兩種控制圖。由X圖檢驗過程的系統影響是否增大，由R圖或S圖檢驗測量過程的隨機影響是否增大，只有在兩個圖均在控制極限之內時，測量過程才得以控制。

應用案例

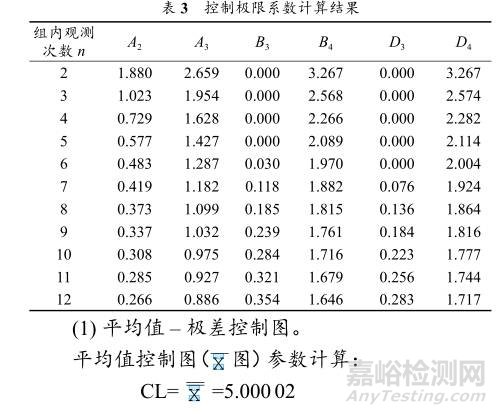

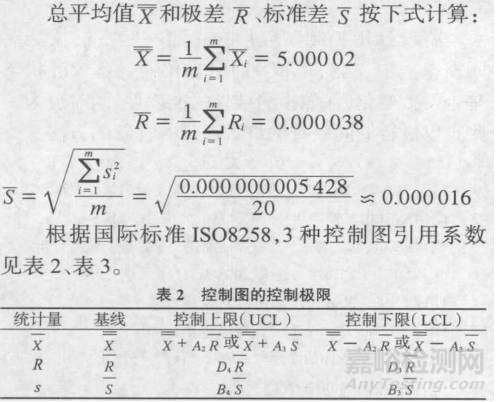

1、數據采集及參數計算

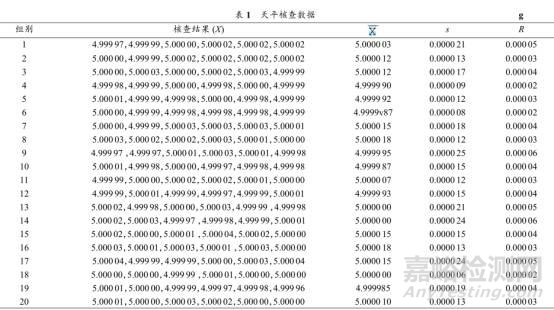

對實驗室一臺常用天平（剛檢定后處于穩定狀態下）用E2等級不銹鋼實心體5g砝碼進行核查，歷時5個月搜集20組每組觀測6次共120個數據（見表1），利用這些數據繪制控制圖。

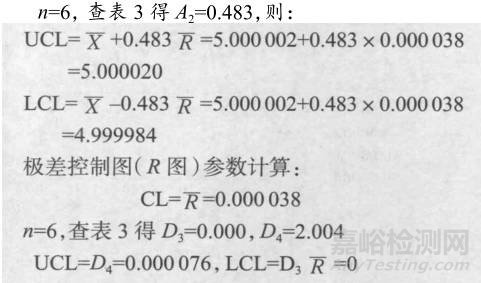

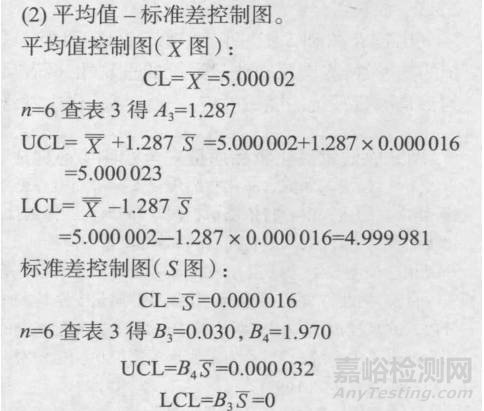

控制圖繪制

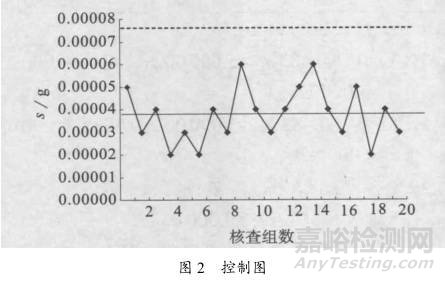

按計算值分別繪制UCL，CL，LCL線，上下控制限一般用虛線，中心線一般用實線。將收集到的樣本點平均值和極差（或者標準差）分別在圖上打點，并按順序連接各點，見圖2。

控制圖分析

比較R圖和S圖，兩者形似。R圖反映測量系統的變動性，S圖反映測量系統的重復性，兩者反映的都是測量系統的隨機效應。在實際工作中常常結合使用平均值和極差（或標準差）兩種控制圖，當n<10時，一般用平均值圖和極差圖結合起來分析（繪制X–R圖），但當n≥10時，繪制X–s圖能更好的反映隨機變化。

圖2中X圖是平均值X–極差控制圖中的X圖，由圖2可知天平處于穩定的工作狀態，但有些點接近控制限，應加以注意，日常工作中注意加強天平的維護和校正，使用時避免過載和移動。

在日常工作中可以隨時用標準砝碼核查，把控制圖時間坐標延長，在圖中標出核查數據組平均值，當發現點超過控制線或者在控制線內點子排列異常時，應積極查找原因，消除異常因素使其回到受控狀態。這種方法甚至可以提前預警，預防差錯發生?？刂茍D的判斷，一般應用數理統計中的“小概率事件”原理，判斷準則為分析用控制圖上的點是否滿足一些要求，從而判斷儀器是否處于統計控制狀態。
