中文字幕一级黄色A级片|免费特级毛片。性欧美日本|偷拍亚洲欧美1级片|成人黄色中文小说网|A级片视频在线观看|老司机网址在线观看|免费一级无码激情黄所|欧美三级片区精品网站999|日韩av超碰日本青青草成人|一区二区亚洲AV婷婷

1、目的與適用范圍

2.1 真空減壓毛細(xì)管黏度計(jì)：一組3支毛細(xì)管，通常采用美國瀝青學(xué)會(huì)（Asphalt Institute，即AI式）毛細(xì)管，也可采用坎農(nóng)曼寧式（Cannon-Manning，即CM式）或改進(jìn)坎培式（Modified Koppers，即MK式）毛細(xì)管測定。AI式毛細(xì)管的形狀如圖T0620-1所示，型號和尺寸見表T0620-1。

2.2 溫度計(jì)：量程50～100℃，分度值0.1℃。

2.3 恒溫水槽：硬玻璃制，其高度需使黏度計(jì)置入時(shí)，最高一條時(shí)間標(biāo)線在液面下至少為20mm，內(nèi)設(shè)有加熱和溫度自動(dòng)控制器，能使水溫保持在試驗(yàn)溫度±0.1℃，并有攪拌器及夾持設(shè)備。水槽中不同位置的溫度差不得大于±0.1℃。保持裝置的控溫宜準(zhǔn)確至±0.1℃。

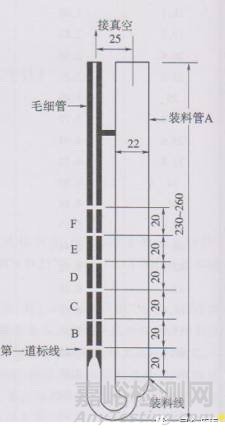

圖 T0620-1 真空減壓毛細(xì)管黏度計(jì)（尺寸單位：mm）

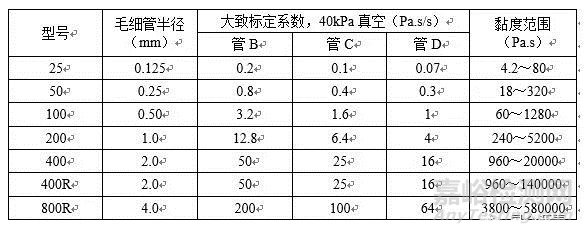

表 T0620-1 真空減壓毛細(xì)管黏度計(jì)（美國瀝青協(xié)會(huì)式）尺寸和動(dòng)力黏度范圍

2.4 真空減壓系統(tǒng)：應(yīng)能使真空度達(dá)到40kPa±66.5kPa（300mmHg±0.5mmHg）的壓力，全部裝置簡要示意如圖T0620-2所示。各連接處不得漏氣，以保證密閉。在開啟毛細(xì)管減壓閥進(jìn)行測定時(shí)，應(yīng)不產(chǎn)生水銀柱降低情況。在開口端連接水銀壓力計(jì)，可讀至133Pa（1mmHg）的刻度，用真空泵或吸氣泵抽真空。

圖 T0620-2 真空減壓系統(tǒng)裝置

2.5 秒表：2個(gè)，分度值0.1s，總量程15min的誤差不大于±0.05%。

2.6 烘箱：有自動(dòng)溫度控制器。

2.7 溶劑：三氯乙烯（化學(xué)純）等。

2.8 其他：洗液、蒸餾水等。

3.1.1 估計(jì)試樣的黏度，根據(jù)試樣流經(jīng)規(guī)定體積的時(shí)間是否在60s以上，來選擇真空毛細(xì)管黏度計(jì)的型號。

3.1.2 將真空毛細(xì)管黏度計(jì)用三氯乙烯等溶劑洗滌干凈。如黏度計(jì)沾有油污，可用洗液、蒸餾水等仔細(xì)洗滌。洗滌后置烘箱中烘干或用通過棉花的熱空氣吹干。

3.1.3 按規(guī)程T0602準(zhǔn)備瀝青試樣，將脫水過篩的試樣仔細(xì)加熱至充分流動(dòng)狀態(tài)。在加熱時(shí)，予以適當(dāng)攪拌，以保證加熱均勻。然后將試樣傾入另一個(gè)便于灌入毛細(xì)管的小盛樣器中，數(shù)量約為50mL，并用蓋子蓋好。

3.1.4 將水槽加熱，并調(diào)節(jié)恒溫在60℃±0.1℃范圍之內(nèi)，溫度計(jì)應(yīng)預(yù)先校驗(yàn)。

3.1.5 將選用的真空毛細(xì)管黏度計(jì)和試樣烘箱（135℃±5℃）中加熱30min。

3.2 試驗(yàn)步驟

3.2.1 將加熱的黏度計(jì)置一容器中，然后將熱瀝青試樣自裝料管A注入毛細(xì)管黏度計(jì)，試樣應(yīng)不至粘在管壁上，并使試樣液面在E標(biāo)線處±2mm之內(nèi)。

3.2.2 將裝好試樣的毛細(xì)管黏度計(jì)放回烘箱（135℃±5.5℃）中，保溫10min±2min，以使試管中試樣產(chǎn)生氣泡逸出。

3.2.3 從烘箱中取出3支毛細(xì)管黏度計(jì)，在室溫下冷卻2min后，安裝在保持試驗(yàn)溫度的恒溫水槽中，其位置應(yīng)使Ⅰ標(biāo)線在水槽液面以下至少20mm。自烘箱中取出黏度計(jì)，至裝好放入恒溫水槽的操作時(shí)間應(yīng)控制在5min之內(nèi)。

3.2.4 將真空系統(tǒng)與黏度計(jì)連接，關(guān)閉活塞或閥門。

3.2.5 開動(dòng)真空泵或抽氣泵，使真空度達(dá)到40kPa± 66.5Pa (300mmHg ± 0.5mmHg)。

3.2.6 黏度計(jì)在恒溫水槽中保持30min后，打開連接減壓系統(tǒng)閥門，當(dāng)試樣吸到第一標(biāo)線同時(shí)開動(dòng)兩個(gè)秒表，測定通過連續(xù)的一對標(biāo)線間隔時(shí)間，準(zhǔn)確至0.1s，記錄第一個(gè)超過60s的標(biāo)線符號及間隔時(shí)間。

3.2.7 按此方法對另兩支黏度計(jì)做平行試驗(yàn)。

3.3 試驗(yàn)結(jié)束后，從恒溫水槽中取出毛細(xì)管，按下列順序進(jìn)行清洗：

3.3.1 將毛細(xì)管倒置于適當(dāng)大小的燒杯中，放入預(yù)熱至135℃的烘箱中約0.5～1h，使毛細(xì)管中的瀝青充分流出，但時(shí)間不能太長，以免瀝青烘焦附在管中。

3.3.2 從烘箱中取出燒杯及毛細(xì)管，迅速用潔凈棉紗輕輕地把毛細(xì)管口周圍的瀝青擦凈。

3.3.3 從試樣管口注入三氯乙烯溶劑，然后用洗耳球?qū)?zhǔn)毛細(xì)管上口抽吸，瀝青逐漸被溶解，從毛細(xì)管口吸出，進(jìn)入洗耳球，反復(fù)幾次。直接注入的三氯乙烯抽出時(shí)為清澈透明為止，最后用蒸餾水洗凈、烘干、收藏備用。

η=K×t （T 0602-1）

式中：η—瀝青試樣在測定溫度下的動(dòng)力黏度（Pa•s）；

K—選擇的第一對超過60s的一對標(biāo)線間的黏度計(jì)常數(shù)（Pa•s/s）；

t—通過第一對超過60s標(biāo)線的時(shí)間間隔（s）。

重復(fù)性試驗(yàn)的允許誤差為平均值的7%，再現(xiàn)性試驗(yàn)的允許誤差為平均值的10%。
