前面我們說過，導致一個電磁兼容問題需要三個因素，這就是騷擾源、敏感源和耦合路徑。解決電磁兼容問題就是把這三個因素搞清楚，然后消除其中的一個。

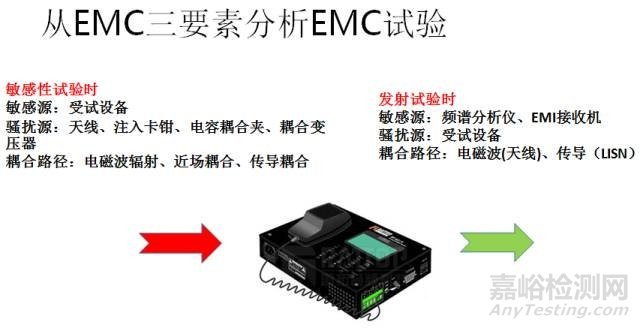

對于EMC試驗，也是從這三個方面來分析。搞清楚這三個因素的特性，才能夠采取有效的措施。

對于敏感性試驗，騷擾源就是我們向設備注入騷擾的裝置。輻射敏感性試驗的騷擾源是發射天線，傳導敏感性試驗的騷擾源是注入卡鉗（磁場注入）、電容耦合夾（電場注入）或者耦合變壓器。

敏感源當然就是受試設備。

耦合路徑包括電磁波輻射、近場耦合（電場耦合、磁場耦合）、傳導耦合等。

發射試驗時，騷擾源是受試設備。

敏感源是頻譜分析儀、EMI接收機。

耦合路徑是電磁波輻射（接收天線），傳導（LISN）。

在敏感性試驗中，為了通過試驗，騷擾源是不能改變的，能控制的只能是敏感源和耦合路徑。例如，提高設備電路的抗擾性，切斷騷擾能量進入設備的路徑等。

在發射試驗中，為了通過試驗，敏感源是不能改變的，能控制的只能是騷擾源和耦合路徑。也就是，控制設備電路產生的騷擾發射，或者切斷這種騷擾傳出設備的路徑。

在發射試驗中，受試設備就是騷擾源。為了順利通過試驗，我們對騷擾源做一下深入的分析。

我們從電磁兼容的角度，把受試設備受試設備中的電路分為騷擾源電路，敏感源電路，二次電源（既是騷擾源，也可能是敏感源）。

從圖中可看出，騷擾源電路主要通過輻射和傳導兩種方式發射騷擾，敏感源電路雖然自身不產生輻射騷擾，但是他會接收臨近騷擾電路的騷擾，產生二次輻射，從圖中可以看出，他通過所連接的電纜產生輻射。

作為騷擾源電路，既產生傳導發射，也產生輻射發射。

實際上，二次電源的直流輸出端也會產生很強的騷擾發射，這些騷擾會通過直流電源線進入騷擾電路和敏感電路，借助這些電路產生輻射發射。

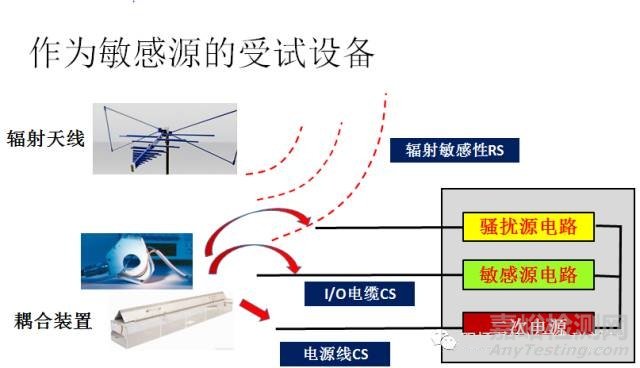

在敏感性試驗中，受試設備就是敏感源。為了順利通過試驗，我們對敏感源做一下深入的分析。

我們同樣把受試設備內部的電路分為騷擾源電路、敏感源電路、二次電源這三類。

輻射敏感性試驗時 ，電磁波照射到受試設備上，在外拖電纜上感應出騷擾電壓，這些騷擾電壓沿著電纜進入設備內部電路。電磁波也可以直接對內部敏感電路產生影響，具體程度取決于機箱是否有屏蔽效能。

傳導敏感性試驗，要在所有的外拖電纜上注入騷擾，當受試電纜與敏感電路連接時，騷擾直接對敏感電路形成影響。當受試電纜是騷擾源電路，或者二次電源時，騷擾能量雖然不會對這些電路產生影響，但是會通過內部的耦合，間接對敏感電路形成影響。

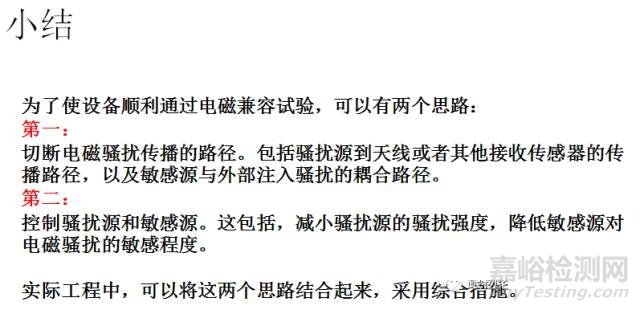

基于前面的分析，我們提出兩個電磁兼容設計的思路。

一個是切斷騷擾傳播的路徑，也就是阻止騷擾能量從騷擾源傳出，或者進入敏感源。

另一個是消除騷擾源或者敏感源，也就是，使電路不會產生電磁騷擾，或者產生較小的電磁騷擾。使敏感電路對騷擾不那么敏感，或者敏感性降低。

例如，對于開關電源產生的很強的騷擾，按照第一個思路，我們可以在電源模塊的輸入輸出線上安裝濾波器，使騷擾不會傳導出來，并將開關電源屏蔽起來，防止騷擾輻射出來。

也可以按照第二個思路，不采用開關電源的原理，采用傳統線性電源的原理，消除騷擾源。

切斷騷擾傳播路徑的方法包括圖中所示幾種方法，這種技術途徑需要的知識較少，實施起來比較容易。軍用設備通過屏蔽、濾波、電纜屏蔽等方法一般可以滿足GJB151的要求。

后面，我們會介紹屏蔽和濾波相關的知識，掌握了這些知識，就可以使設備順利通過試驗。

雖然包容的方法可以滿足電磁兼容設計的要求。但是，有些有些場合，并不容易做好屏蔽，這不僅是由于很多商業設備使用塑料機箱，即使軍用設備，由于追求良好的人機界面，面板上會有很多操作、顯示部件，甚至?xí)杏|摸屏，這都限制了機箱的屏蔽效能。

因此，我們從根本上消除騷擾源和敏感源顯得越來越重要。

實際上，我們只能減小騷擾源的騷擾強度，或者降低敏感源的敏感性，不能徹底消除他們。

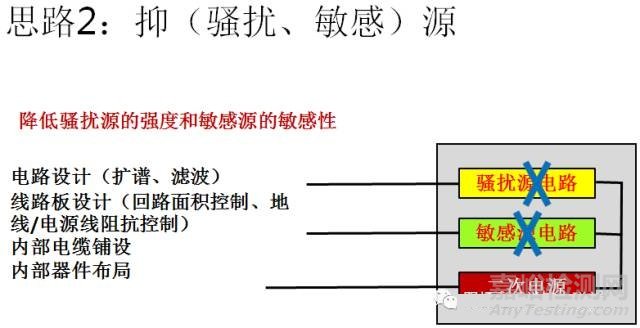

消除騷擾源或者敏感源需要對騷擾產生機理和對騷擾敏感的機理十分清楚，然后從根本上消除騷擾源和敏感源。這通常需要較多的知識。例如，數字電路產生電磁輻射的一個主要原因是輸出狀態變化時電源線上的電流劇變，我們采用一個解耦電容緩解這種電流劇變，就減小了電磁輻射。

圖中列出了一些改善騷擾源和敏感源的技術措施。

通常僅僅依靠消除騷擾源和敏感源的技術途徑不能滿足電磁兼容試驗的要求。

對于軍用設備的設計師，往往更加青睞包容法。

因?yàn)?，軍用設備中往往會采用一些性能先進的商品化功能模塊，無法對其電磁兼容性進行改進，這些模塊的騷擾特性和敏感特性是不能改變的。而軍用設備，往往具有金屬機箱，這為屏蔽提供了先天有利條件。

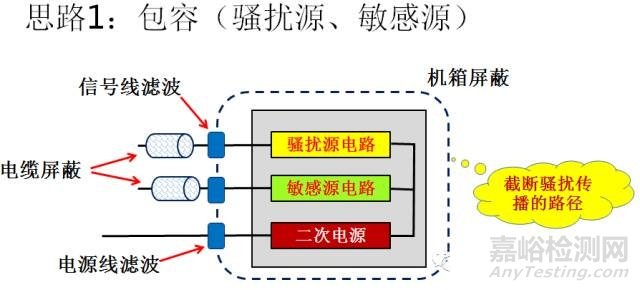

圖中給出了包容法中切斷電磁騷擾傳播路徑的幾個措施。

其實很簡單，從騷擾傳播的路徑上看，騷擾傳出騷擾源無非就是通過電磁輻射、電源線傳導、信號傳導這三種方式。因此，只要做好機箱屏蔽、電源線濾波、信號線濾波或者屏蔽等幾個措施，電磁騷擾就無法從騷擾源傳播出來，外部的騷擾也無法進入電路內部。

這里的三個核心技術是，機箱的電磁屏蔽，電源線濾波，信號電纜的屏蔽或者濾波。

圖中，電源線上畫出了兩個濾波器，這是因?yàn)檫@兩種濾波器的差異性很大，通常分別安裝。

圖中所示的這些技術措施對于騷擾都是雙方向阻斷的，因此，既能夠滿足騷擾發射控制的要求，也能夠滿足騷擾抗擾性的要求。
