一般概念
失效：產品失去規定的功能。
失效分析：為確定和分析失效器件的失效模式，失效機理，失效原因和失效性質而對產品所做的分析和檢查。
失效模式：失效的表現形式。
失效機理：導致器件失效的物理，化學變化過程。
失效原因：導致發生失效的直接原因，它包括設計，制造，使用和管理等方面的問題。
失效分析的目的：失效分析是對失效器件的事后檢查，通過失效分析可以驗證器件是否失效，識別失效模式，確定失效機理和失效原因，根據失效分析結論提出相應對策，它包括器件生產工藝，設計，材料，使用和管理等方面的有關改進，以便消除失效分析報告中所涉及到的失效模式或機理，防止類似失效的再次發生。
失效分析的設備和相應的用途
電特性測試設備 包括開短路測試設備（CD318A，S9100），萬用表和各種測試分廠的測試機。
觀察測量設備 X射線透視機，金相顯微鏡（放大倍數50---1000），測量顯微鏡（帶攝像頭并與顯示器和終端處理電腦相連，放大位數50---500），立體顯微鏡，掃描電子顯微鏡SEM。
試驗設備 烘箱，回流焊機，可焊性測試儀，成份分析儀。
解剖設備和輔助設備 開帽機，密封電爐，超聲清洗機，鑷子，研磨切割機，玻璃儀器（試管，燒杯，玻璃漏斗，滴管等）。
工作間設施 應配有通風柜，清洗池，水源，相關化劑（鹽酸，硝酸，硫酸和無水乙醇，丙酮，氫氧化鈉等）。
分析報告
失效分析報告 應包括：a, 失效器件的主要失效現場信息。b, 失效器件的失效模式。c, 失效分析程序和各階段的初步的分析結果。d ,失效分析結論。e,提出糾正建議措施。報告中應附分析圖片和測試數據，以及相應說明。
分析人員應具有的素質 具有半導體集成電路的專業基礎知識，熟悉集成電路原理，設計，制造，測試，使用線路，可靠性試驗，可靠性標準，可靠性物理和化學等方面的有關知識，并有一定的實踐經驗，必須受過專業培訓。
可靠性
可靠性概念 指系統或設備在規定條件下和規定時間內完成規定功能的能力。有固有可靠性和使用可靠性之分，固有可靠性指通過設計和制造形成的內在可靠性，使用可靠性指在使用過程中發揮出來的可靠性。它受環境條件，使用操作，維修等因素的影響，使用可靠性總小于固有可靠性。
可靠性試驗
溫度循環TCT：判斷產品在極高，極低溫度下抗變力及在極高，極低溫度中交替之效應。
熱沖擊TST：同上，但條件更嚴酷。
高壓蒸煮PCT：利用嚴厲的壓力，濕氣和溫度加速水汽之滲透來評估非密閉性之固態產品對水汽滲透之效應。
加速老化HAST：同上。
高溫反偏HTRB：對產品施加一定的高溫來加速產品電性能的老化。
回流焊REFLOW：用于判斷器件（SMD）在回流焊接過程中所產生之熱阻力及效應。
易焊性SOLDER：判斷產品之可焊度。
耐焊接熱：判斷直插式產品在焊接過程中產生的熱阻力及效應。
引線彎曲：考核產品管腳抗機械應變力之能力。
交變試驗：評估產品在經過極高，極低溫度后，再放入溫濕度變化之環境后產生的效應。
穩態濕熱THT：評估非密閉性之固態產品在濕氣環境下之可靠度，使用溫度條件加速水汽滲透。
高溫貯存HTST：判斷高溫對產品之效應。
低溫試驗LT：判斷低溫對產品之效應。
電耐久BURN-IN：對產品施加一定的電壓，電流來加速產品的電老化。
可靠性試驗設備
試驗設備：高低溫循環箱，高速老化箱，調溫調濕箱，可焊性測試儀，高溫烘箱，分立器件綜合老化系統，高溫反偏系統。
測試設備：多功能晶體管篩選儀，晶體管圖性特示儀（XJ4810,370B等）。
失效率
失效率：指產品工作到t時刻后在單位時間內失效的概率。單位： %/103小時。（每工作1000小時后產品失效的百分?jǐn)?shù)）
失效曲線

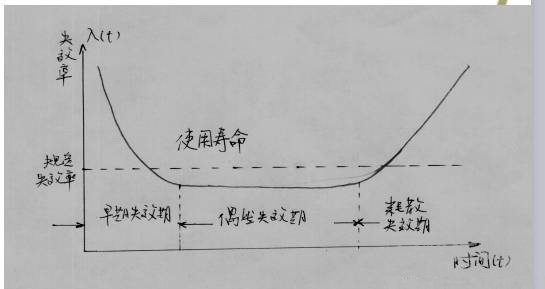

也稱失效浴盆曲線，因形狀象浴盆。
早期失效期：λ（t）大，隨時間迅速下降。通過改進設計，加強監控可減少早期失效，通過篩選可減?。s短或去掉）早期失效期.工藝缺陷、材料缺陷、篩選不充分引起。
偶然失效期：λ（t）小，為常數，時間較長，失效帶有偶然性，是使用的良好時間。很多是靜電損傷、過電損傷引起。有突發性和明顯性
靜電，靜電放電
靜電 當兩種材料一起摩擦，一種材料丟失電子，另一種則收集電子，前者帶正電，后者則帶負電，如果兩種摩擦的物體在分離的過程中電荷難以中和，電荷即會積累使物體帶上靜電。靜電就是一種物體上的非移動的充電。
靜電放電 如果帶靜電的物體遇到合適的機會，它會將所帶的電荷放掉，又回到中性，此過程即是靜電放電ESD。
靜電對電子元件之影響
物體放電形式主要通過低電阻區域，放電電流I= Q/t,即靜電電荷變化量與完成這些靜電電荷變化所用的時間之比。當I足夠大時，能影響P-N結熱擊穿接合點，導致氧氣層擊穿，引起即時的和不可逆轉的損壞，但這種損壞只有10%可引起產品即時損壞，90%的產品可毫無覺察地通過測試，流到客戶手里，但它的可靠性卻大大地降低了，并且靜電可吸附灰塵，降低基片凈化度，使IC成品率下降。
靜電產生的宏觀原因
環境如地面，裝修隔間，溫濕度。
工具和材料 清洗機，吸管，鑷子，物流車，周轉箱，烘箱，紙片，工作機臺等。
工作者及其活動 人的動作如脫衣，起立，被感應，接觸帶電，剝離，沖擊，摩擦。
靜電的防護
靜電防護原則： 少產生，不積累，快泄放。
靜電防護基本方法：泄漏，中和，屏蔽
環境方面，鋪設防靜電地毯，地板，臺墊，入口處工作處接地線等防靜電消除器?？刂茰貪穸?，使用離子風機，靜電環。
器材方面，防靜電工作服，鞋，腕帶，導電泡沫板，防靜電文件盒，周轉箱，物流車，包裝袋，抗靜電劑等。
產品設計方面，將靜電防護體現到元件和產品設計中，盡量使用對靜電不敏感的元件，或者在器件內部設置靜電防護元件，對使用的靜電放電敏感器件提供適當?shù)妮斎氡Ｗo(hù)。
封裝基本流程
磨片—劃片—裝片—球焊—包封—后固化—電鍍—打印—沖切成型—測試—包裝—入庫。
上述流程視產品不同有較大的變化。
流程簡述
磨片—將芯片的反面（非布線的一面）根據工藝標準，客戶要求或一些特殊要求磨去一層，使芯片的厚度達到要求。
劃片—用劃片刀（或其它手段如激光）在圓片上的劃片槽中割劃，使整個大圓片分割成很多細小的晶片（單個芯片），以利裝片。
裝片—將已劃好片的大圓片上的單個芯片用吸嘴取下后裝在引線框的基島上。此時芯片背面上須用粘接劑粘在基島上。
球焊—用金絲（在一定的溫度，超聲，壓力下）將芯片上某一點（壓焊區）與引線框適當位置（第二點）相連。
包封—用樹脂體將裝在引線框上的芯片封起來，對芯片起保護作用和支撐作用。
后固化—使包封后的樹脂體進一步固化。
電鍍—在引線條上所有部位鍍上一層錫，保證產品管腳的易焊性。
打印—在樹脂體上打上標記，說明產品的型號和其它相關信息。
沖切成形—將整條產品切割成形為單只產品。
測試—篩選出符合功能要求的產品。
包裝，入庫—將產品按要求包裝好后進入成品庫。待機發往客戶。
為何分析？信息反饋？（一）
客戶投訴。如客戶反映良率低，產品的某一參數不達標，開短路，產品使用時功能不良等。一般由業務或外經部轉品管，再轉總廠進行失效分析。
測試分廠測試良率低，或某批產品開短路產品太多，不符合客戶良率要求，分廠應出具測試異常分析報告。
品管抽測異常 ①產品經外觀檢后品管開短路抽測異常。通常每批抽100只如次品超過3只，則加抽300只，仍超標則要分析。②對測試分廠已測產品抽測異常。通常測試分廠送樣一只,僅要求開帽分析。測試分廠應附失效分析申請單。
組裝分廠隔離流到測試或外檢，要求測試或外檢后將測試情況或品管抽測結果反饋組裝。此時出現的一些異常，可能要求分析。
客戶要求的其它分析。如看金絲，布線圖，芯片表面，芯片粘結形式等。
所有的分析結束后，均應出報告，且要將報告送到原發出部門，并做好相應分析報告交接工作。
金絲布線和芯片表觀
失效分析的原則
先無損，后有損。
先電測試，外觀檢，后開蓋。
開蓋后也要先無損（不引入新破壞），后破壞。
失效分析程序
失效現象記錄。了解情況，了解失效現場信息，失效樣品的參數測試結果，失效樣品的一些產品信息。
鑒別失效模式。用現有設備確認產品失效是否與客戶所述一致，并如實記錄下失效情況。
用自已的語言描述失效特征。
按照失效分析程序一一檢查，分析。通常有下述幾步：外觀檢查，電參數測式，開短路測試，X-RAY檢查，超聲清洗，超聲波離層分析，開帽，內部目檢，電子掃描顯微鏡，腐球并檢查壓區。上面幾步不是每步都要，要有針對性地做，做到哪一步發現問題了，后面幾步視情況也可省去。
歸納分析結論，提出自已對分析結果的看法。
提出糾正建議措施。
出具分析報告。
失效信息收集
產品信息 ：生產日期 ，客戶，封裝形式，型號，批號，良率情況，生產批還是試驗批，失效Bin值，焊絲規格，圖形密集區典型線寬，芯片厚度，導電膠，采用的料餅，印章內容，是否測試過，測試機臺狀況等。
失效現象記錄。失效日期，失效地點，數量，失效環境，是否工作過（即是否焊在整機上使用過），客戶是否在使用前對產品測試過，工作條件是否超過規格范圍。
鑒別失效模式
電參數測試。
開短路測試。目前有5臺專用開短路測試機：S9100，測試品種有PQFP44，LQFP44，PQFP52，PQFP64，DIP和SDIP中的部份。CD318A，測試品種有，SOP8/SOP16/SOP20/24/28 ，DIP8/14/16，密間距產品，手工機測試DIP系列。測試時要了解對應主機電腦中是否有該品種的測試程序，如果沒有則要請相關人員編寫程序。
失效分析順序
外部目檢
X-RAY檢查
超聲清洗
復測
SAT即超聲檢查
開帽后內部目檢

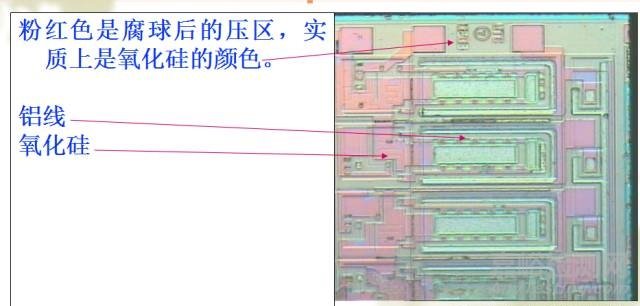

腐球檢查
X-RAY檢查

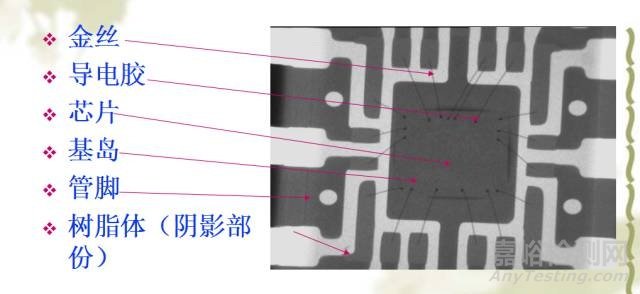

X-RAY檢查。X-RAY射線又稱倫琴射線，一種波長很短的電磁輻射，由德國物理學家倫琴在1895年發現。一般指電子能量發生很大變化時放出的短波輻射，能透過許多普通光不能透過的固態物質。利用可靠性分析室里的X-RAY分析儀，可檢查產品的金絲情況和樹脂體內氣孔情況，以及芯片下面導電膠內的氣泡，導電膠的分布范圍情況。
X-RAY判斷原則
|
不良情況 |
原因或責任者 |
|
球脫 |
組裝 |
|
點脫 |
如大量點脫是同一只腳，則為組裝不良。如點脫金絲形狀較規則，則為組裝或包封之前L/F變形，運轉過程中震動，上料框架牽拉過大，L/F打在予熱臺上動作大，兩道工序都要檢查。如點脫金絲弧度和旁邊的金絲弧度差不多，則為組裝造成。 |
|
整體沖歪，亂，斷 |
為包封不良，原因?yàn)榇的２槐M，料餅沾有生粉，予熱不當或不均勻，工藝參數不當，洗模異常從而導致模塑料在型腔中流動異常。 |
|
個別金絲斷 |
組裝擦斷或產品使用時金絲熔斷。 |
|
只有局部沖歪 |
多數為包封定位時動作過大，牽拉上料框架時造成，也有部份為內部氣泡造成。 |
|
金絲相碰 |
弧度正常，小于正常沖歪率時，為裝片或焊點位置欠妥 |
|
內焊腳偏移 |
多數為組裝碰到內引腳。 |
|
塌絲 |
多數為排片時碰到。 |
|
導電膠分布情況 |
應比芯片面積稍大，且呈基本對稱情形。 |
超聲清洗
清洗僅用來分析電性能有異常的，失效可能與外殼或芯片表面污染有關的器件。此時應確認封裝無泄漏，目的是清除外殼上的污染物。清洗前應去除表面上任何雜物，再重測電參數，如仍失效再進行清洗，清洗后現測電參數，對比清洗前后的電參數變化。清洗劑應選用不損壞外殼的，通常使用丙酮，乙醇，甲苯，清洗后再使用純水清洗，最后用丙酮，無水乙醇等脫水，再烘干。清洗要確保不會帶來由于清洗劑而引起的失效。
超聲檢測分析
SAT—即超聲波形顯示檢查。
超聲波，指頻率超過20KHZ的聲波（人耳聽不見，頻率低于２０HZ的聲波稱為次聲波），它的典型特征：碰到氣體100%反射，在不同物質分界面產生反射,和光一樣直線傳播。
SAT就是利用這些超聲波特征來對產品內部進行檢測，以確定產品密封性是否符合要求，產品是否有內部離層。
超聲判別原則
芯片表面不可有離層
鍍銀腳精壓區域不可有離層
內引腳部分離層相連的面積不可超過膠體正面面積的20%或引腳通過離層相連的腳數不可超過引腳總數的1/5
芯片四周導電膠造成的離層在做可靠性試驗通過或做Bscan時未超出芯片高度的2/3應認為正常。
判斷超聲圖片時要以波形為準，要注意對顏色黑白異常區域的波形檢查
來源：易觸網科技
