中文字幕一级黄色A级片|免费特级毛片。性欧美日本|偷拍亚洲欧美1级片|成人黄色中文小说网|A级片视频在线观看|老司机网址在线观看|免费一级无码激情黄所|欧美三级片区精品网站999|日韩av超碰日本青青草成人|一区二区亚洲AV婷婷

摘要：本文主要討論一種具有疏油拒水、自清潔、抗涂鴉功能的粉末涂料的研究與開(kāi)發(fā)。該種新型功能涂料基于一種硅改性丙烯酸樹(shù)脂，具有憎油、憎水、憎灰塵和自潔性強(qiáng)的性能，它的涂膜對(duì)水的接觸角度為85-105°，表面光滑，粘附性小，極易清洗，不易被污染，具有自我潤(rùn)滑性能與低摩擦性能，也具有一定的耐擦洗等性能，但是價(jià)格比較昂貴。通過(guò)控制硅改性丙烯酸樹(shù)脂的添加量和采用干混工藝等加工方式，可以在降低硅改性丙烯酸樹(shù)脂的含量的同時(shí)達(dá)到一個(gè)比較優(yōu)良的自清潔效果，大大降低了配方成本。

粉末涂料作為環(huán)境友好型涂料的典型代表,在各行各業(yè)的應(yīng)用日趨廣泛，近年來(lái)在家具家電和IT行業(yè)上的應(yīng)用很受市場(chǎng)歡迎。小到廚房中必備的油煙機(jī)，大到通訊行業(yè)內(nèi)戶外基站，粉末涂料都作為他們的外表面起到了保護(hù)層的作用。但是各行各業(yè)日益增長(zhǎng)的對(duì)涂膜性能的追求，也不斷向粉末涂料提出了新的要求。例如油煙機(jī)的工作環(huán)境比較惡劣，經(jīng)常受到高溫油氣油污的侵蝕，久而久之會(huì)造成油污沉積在油煙機(jī)外殼表面，常規(guī)的粉末涂料一般具有一定的親油性，油滴接觸到涂膜表面以后，會(huì)立即展開(kāi)并粘附在其表面，普通擦拭并不能完全去除油污，久而久之油污就會(huì)變得越來(lái)越難以清洗，既影響健康又影響外觀。這樣就要求外殼的涂膜具有疏油，易清潔，耐擦洗，耐洗潔劑等性能。通訊行業(yè)內(nèi)的基站和通訊設(shè)備的機(jī)柜同樣需要外表面具有良好的易清潔性能，并且還要求涂膜具有良好的耐候性能。為此，開(kāi)發(fā)一款具有自清潔功能的新型粉末涂料有很大的實(shí)用價(jià)值和廣闊的市場(chǎng)前景。

1 含羥基官能團(tuán)的硅改性丙烯酸樹(shù)脂體系

文中涉及的含功能基團(tuán)的硅改性丙烯酸樹(shù)脂分為兩類，一類是帶有羥基的硅改性丙烯酸樹(shù)脂，另一類是帶有環(huán)氧基官能團(tuán)的，分別應(yīng)用與不同的基體樹(shù)脂體系。兩類樹(shù)脂都具有一種基本的結(jié)構(gòu)，如圖1所示：

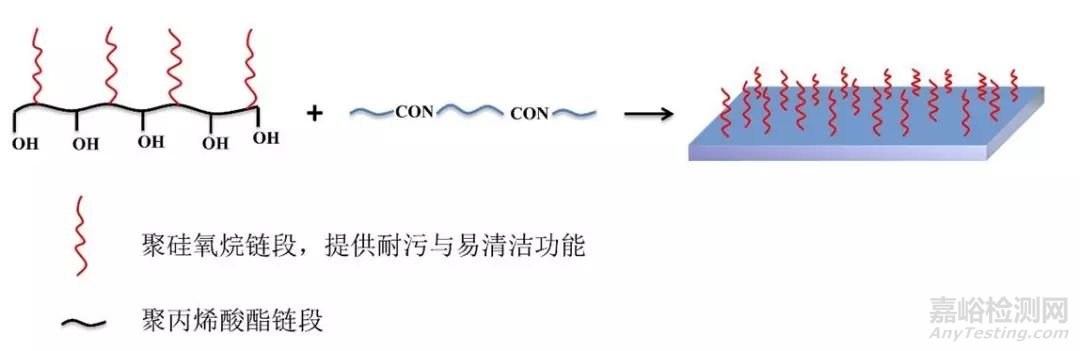

圖1：含羥基官能團(tuán)的硅改性丙烯酸樹(shù)脂及其固化反應(yīng)示意圖

首先這類樹(shù)脂的骨架結(jié)構(gòu)是長(zhǎng)鏈的丙烯酸，這也是樹(shù)脂的主體結(jié)構(gòu)，然后主鏈的兩側(cè)分別是功能性硅鏈段和反應(yīng)性官能團(tuán)，硅鏈段起到了實(shí)現(xiàn)自清潔功能的作用，反應(yīng)性官能團(tuán)可以與適當(dāng)?shù)墓袒瘎┓磻?yīng)，使樹(shù)脂自固化或者交聯(lián)到基體粉末涂料體系當(dāng)中去，使得功能性硅得以最大限度的發(fā)揮功效，并且化學(xué)交聯(lián)以后，也能使此種涂料的使用壽命大大延長(zhǎng)。

下面先介紹含羥基官能團(tuán)的硅改性丙烯酸樹(shù)脂，并且這種自清潔丙烯酸樹(shù)脂當(dāng)作主體使用的性能，把自清潔丙烯酸樹(shù)脂當(dāng)作主體使用雖然成本較高，但是自清潔功能基團(tuán)的有效成分最高，自清潔效果也最好。

表1：含羥基官能團(tuán)的硅改性丙烯酸樹(shù)脂體系的基本配方

固化條件：15min@200℃

此體系具有非常優(yōu)異的自清潔性能，普通的水性筆和油性筆很難寫(xiě)到涂膜上去，寫(xiě)上去之后字跡會(huì)自動(dòng)收縮成小液滴，用普通的布或者餐巾紙可以毫無(wú)費(fèi)力的完全擦去（圖2），等到油性筆中容易完全揮發(fā)干以后，仍可以不太費(fèi)力的擦去所有印記。并且這種抗涂鴉效果可以保持相當(dāng)一段時(shí)間，反復(fù)書(shū)寫(xiě)并擦拭100次以后，涂膜仍有相當(dāng)好的抗涂鴉效果。水接觸角測(cè)試表明，此體系涂膜的水接觸角達(dá)到了101.17°（圖3），具有比較高的疏水性，水滴在涂膜表面會(huì)自動(dòng)收縮成圓形，并且流動(dòng)性相當(dāng)好，會(huì)有類似于荷葉表面的效果。此體系的疏油性也相當(dāng)優(yōu)秀，食用油油滴滴在涂膜表面之后，會(huì)迅速收縮成圓形，將涂膜稍微傾斜一個(gè)角度，油滴就會(huì)由于重力滑落到涂膜邊緣并流走，涂膜上完全不會(huì)粘附油漬。

圖2：羥基官能團(tuán)的硅改性丙烯酸體系對(duì)油性筆的抗涂鴉性，擦拭前（左），擦拭后（右）

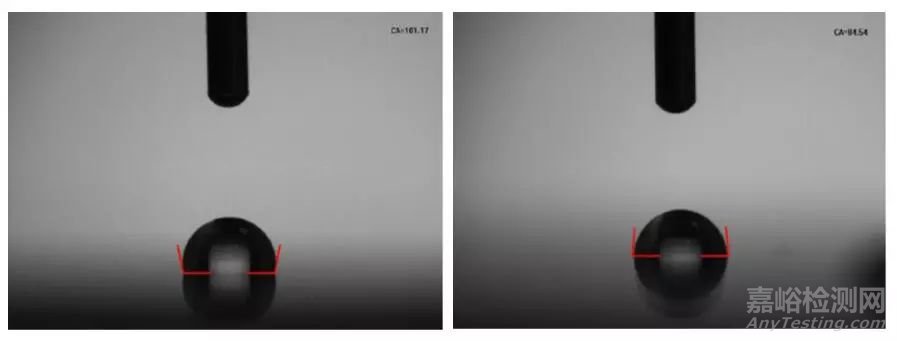

圖3：羥基官能團(tuán)的硅改性丙烯酸體系涂膜的水接觸角，老化前（左），UVB200小時(shí)老化后（右）

但是含羥基官能團(tuán)的硅改性丙烯酸體系也具有聚氨酯體系的通病，涂膜硬度較高導(dǎo)致機(jī)械性能較差，雖然可以通過(guò)固化劑和催化劑來(lái)調(diào)整交聯(lián)密度，使機(jī)械性能得到一定的改善，但是終究機(jī)械性能很難提高很多。從耐候性能上來(lái)看，聚氨酯體系也并不是太好，在200小時(shí)UVB老化之后，涂膜水接觸角衰退到了84.54°（圖3），自清潔性能大大降低，并且色差和保光率數(shù)據(jù)也不是太好。而且此體系的生產(chǎn)穩(wěn)定性較差，從而在實(shí)際應(yīng)用中受到一定的限制。
