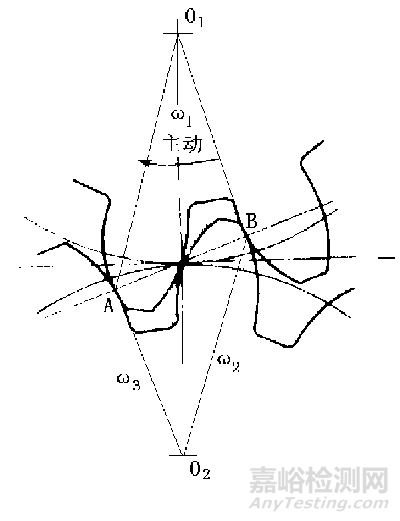

齒輪嚙合的特征頻率：

齒輪一階嚙合頻率

嚙合頻率的高次諧波

其中：N為齒輪軸的轉速（r/min）；Z為齒輪的齒數。

邊頻帶也是齒輪振動的特征頻率，嚙合的異常狀況反映到邊頻帶，造成邊頻帶的分布和形態都發生改變?？梢哉f(shuō)，邊頻帶包含了齒輪故障的豐富信息。

此外齒輪制造時所具有的偏心誤差、周節誤差、齒形誤差、裝配誤差等，都能影響齒輪的振動。所以在監測低精度齒輪的振動時，要考慮這些誤差的影響。

站在故障診斷的實用立場上看，只要齒輪的振動異常超標，就是有故障，就需要處理或更換。所以大多數情況下，并不需要辨別是哪種誤差所引起，只需判定能否繼續使用。

幅值譜也能進行類似的分析，但由于功率譜是幅值的平方關系，所以功率譜比幅值譜更能突出嚙合頻率及其諧波等線狀譜成分，而減少了隨機振動信號引起的一些“毛刺”現象。

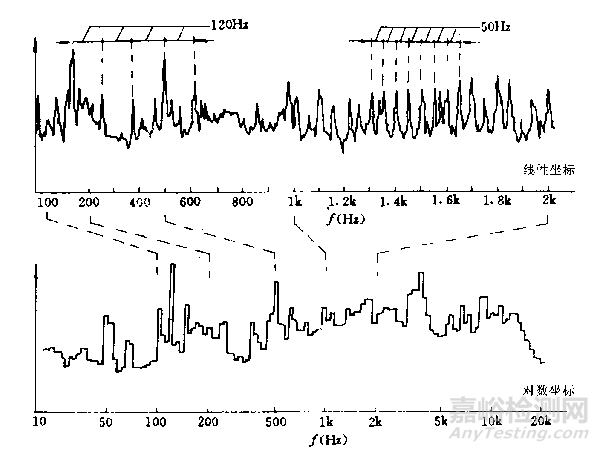

圖2 某齒輪箱的功率譜

圖2為某齒輪箱的功率譜，分別用兩種坐標繪出，無疑使用線性坐標效果要好得多。

a) 幅值譜；b) 細化后的邊頻帶

圖3 工程實際應用的頻譜圖

一般從兩方面進行邊頻帶分析，一是利用邊頻帶的頻率對稱性，找出 (n=1,2,3 … ) 的頻率關系，確定是否為一組邊頻帶。如果是邊頻帶，則可知道嚙合頻率ƒZ和調制信號頻率ƒr；二是比較各次測量中邊頻帶幅值的變化趨勢。

根據邊頻帶呈現的形式和間隔，有可能得到以下信息：

• 當邊頻間隔為旋轉頻率ƒr時，可能為齒輪偏心、齒距的緩慢的周期變化及載荷的周期波動等缺陷存在，齒輪每旋轉一周，這些缺陷就重復作用一次，即這些缺陷的重復頻率與該齒輪的旋轉頻率相一致。旋轉頻率ƒr指示出問題齒輪所在的軸。

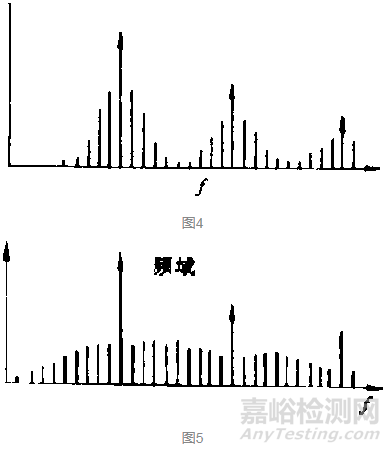

• 齒輪的點蝕等分布故障會在頻譜上形成類似上述的邊頻帶，但其邊頻階數少而集中在嚙合頻率及其諧頻的兩側（見圖4）。



• 齒輪的剝落、齒根裂紋及部分?jǐn)帻X等局部故障會產生特有的瞬態調制，在嚙合頻率其及諧頻兩側產生一系列邊帶。其特點是邊帶階數多而譜線分散，由于高階邊頻的互相疊加而使邊頻族形狀各異。（見圖5）。嚴重的局部故障還會使旋轉頻率ƒr及其諧波成分增高。

需要指出的是，由于邊頻帶成分具有不穩定性，在實際工作環境中，尤其是幾種故障并存時，邊頻族錯綜復雜，其變化規律難以用上述的典型情況表述，而且還存在兩個軸的旋轉頻率ƒr混合情況。但邊頻的總體水平是隨著故障的出現而上升的。

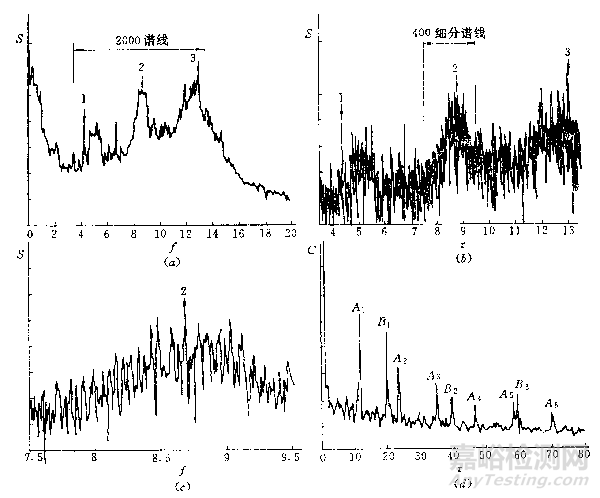

圖6是某齒輪箱振動信號的頻譜，圖6a的頻率范圍為0~20kHz，頻率間隔為50Hz，能觀察到嚙合頻率為4.3kHz及其二次三次諧波，但很難分辨出邊頻帶。

圖6 倒頻譜分析齒輪箱振動信號中的邊頻帶

圖6b的頻率范圍為3.5～13.5kHz，頻率間隔為5Hz，能觀察到很多邊頻帶，但仍很難分辨出邊頻帶。圖6c的頻率范圍進一步細化為7.5～9.5kHz，頻率間隔不變，可分辨出邊頻帶，但還有點亂。若進行倒頻譜分析，如圖6d所示，能很清楚地表明對應于兩個齒輪副的旋轉頻率（85Hz和50Hz）的兩個倒頻分量（Ai和Bi）。

倒頻譜的另一個主要優點是對于傳感器的測點位置或信號傳輸途徑不敏感，以及對于幅值和頻率調制的相位關系不敏感。這種不敏感，反而有利于監測故障信號的有無，而不看重某測點振幅的大?。赡苡捎趥鬏斖緩蕉贿^(guò)分放大）。

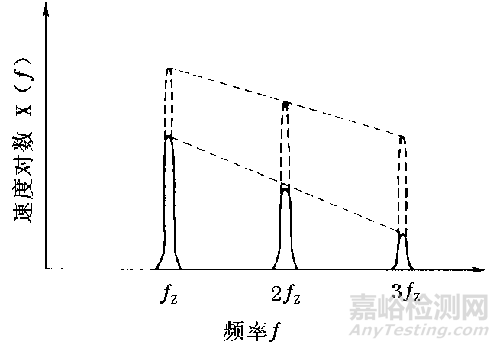

• 均勻性磨損、齒輪徑向間隙過大、不適當?shù)凝X輪游隙以及齒輪負荷過大等原因，將增加嚙合頻率和它的諧波成分幅值，對邊頻的影響很小。齒輪磨損的特征是，頻譜上嚙合頻率及其諧波幅值都會上升，而高階諧波的幅值增加較多，如圖7所示。



  圖7 齒面磨損導致幅值上升趨勢



• 不均勻的分布故障（例如齒輪偏心、齒距周期性變化及載荷波動等）將產生幅值調制和頻率調制，從而在嚙合頻率及其諧波兩側形成幅值較高的邊頻帶，邊帶的間隔頻率是齒輪轉速頻率，該間隔頻率是與有缺陷的齒輪相對應的。值得注意的是，對于齒輪偏心所產生的邊帶，一般出現的是下邊帶成分，即 (n=1,2,3,…)，上邊帶出現的很少。



• 齒面剝落、裂紋以及齒的斷裂等局部性故障，將產生周期性沖擊脈沖，嚙合頻率為脈沖頻率所調制，在嚙合頻率及其諧波兩側形成一系列邊帶，其特點是邊帶的階數多而分散，見圖5所示；而點蝕等分布性故障形成的邊帶，在嚙合頻率及其諧波兩側分布的邊帶階數少而集中，見圖4所示。這些邊帶隨著故障的發展，其頻譜圖形也將發生變化。



• 齒的斷裂或裂紋，每當輪齒進入嚙合時就產生一個沖擊信號，這種沖擊可激起齒輪系統的一階或幾階自振頻率。但是，齒輪固有頻率一般都為高頻（約在1～10kHz范圍內），這種高頻成分傳遞到齒輪箱時已被大幅度衰減，多數情況下只能在齒輪箱上測到嚙合頻率和調制的邊頻。



• 軸承故障的影響，僅有齒輪嚙合頻率的振幅迅速升高，而邊頻的分布和幅值并無變化，甚至邊頻沒有發育，則表明是軸承故障。
