電磁屏蔽材料（EMI/EMC）
隨著科學技術和電子工業的高速發展，各種數字化、高頻化的電子電器設備在工作時向空間輻射了大量不同波長的頻率的電磁波，從而導致了新的環境污染--電磁波干擾(Electromagnetic Interference ,EMI)和射頻或無線電干擾(Radio Frequency Interference ,RFI)。
與此同時，電子元器件也正向著小型化、輕量化、數字化和高密度集成化方向發展，靈敏度越來越高，很容易受到外界電磁干擾而出現誤動、圖像障礙以及聲音障礙等。電磁輻射產生的電磁干擾僅影響到電子產品的性能實現，而且由此而引起的電磁污染會對人類和其它生物體造成嚴重的危害。
為此，國際組織提出了一系列技術規章，要求電子產品符合嚴格的磁化系數和發射準則。符合這些規章的產品稱為具有電磁兼容性EMC(Electromagnetic Compatibility)。
對設計工程師而言采用EMI屏蔽用的吸波材料是一種有效降低EMI的方法。針對不同的干擾源，在考慮安裝尺寸及空間位置后選擇最優的吸波材料，這樣就能保證系統達到最佳屏蔽效果。
電磁屏蔽材料簡介

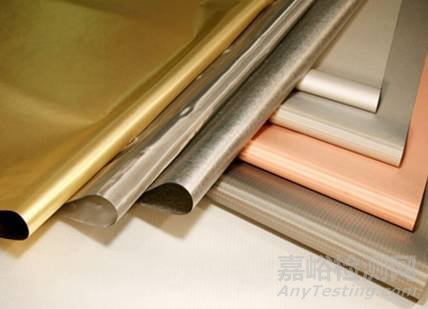

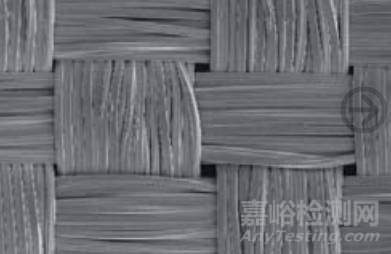

導電布
1. 以纖維布(一般常用聚酯纖維布)經過前置處理后施以電鍍金屬鍍層使其具有金屬特性而成為導電纖維布?？煞譃椋哄冩噷?dǎo)電布、鍍炭導電布、鍍鎳銅導電布、鋁箔纖維復合布。外觀上有平紋和網格等區分；
2. 最基本層為高導電銅，結合鎳的外層具有耐腐蝕性能；
3. 鎳/銅/鎳涂層的聚酯纖維布提供了優異的導電性、屏蔽效能及防腐蝕性能夠適應各種不同范圍的要求，屏蔽范圍在100K-3GHz。
應用領域：
可用于從事電子，電磁等高輻射工作的專業屏蔽工作服，屏蔽室專用屏蔽布；
IT行業屏蔽件專用布，觸屏手套，防輻射窗簾等。廣泛應用于PDA掌上電腦、PDP等離子顯示屏、LCD顯示器、筆記本電腦、復印機等等各種電子產品內需電磁屏蔽的位置。

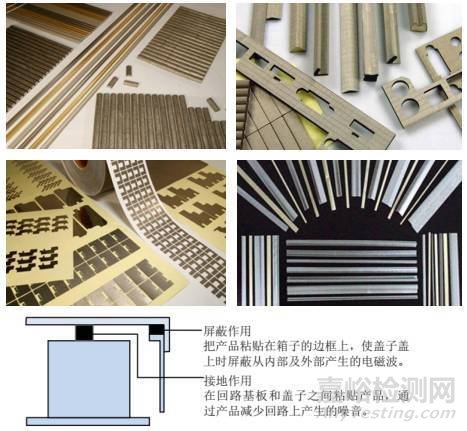

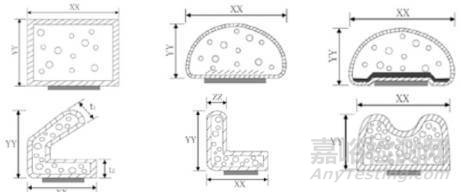

導電布襯墊
導電布襯墊采用高導電性和防腐蝕性的導電布，內包高度壓縮高彈性的泡棉芯，經過精密加工而組成。導電布襯墊具有良好的電磁波屏蔽效果?？砂凑湛蛻粢蠹庸じ鞣N不同形狀和尺寸，廣泛用于各種電子產品的EMI屏蔽材料/EMC防治。
應用領域：
導電布襯墊適用于各種電子設備的電磁屏蔽，防靜電(ESD)和接地等場合?？蓮V泛應用于電子機箱、機殼、室內機箱、工業設計、筆記本電腦、移動通訊設備等等。

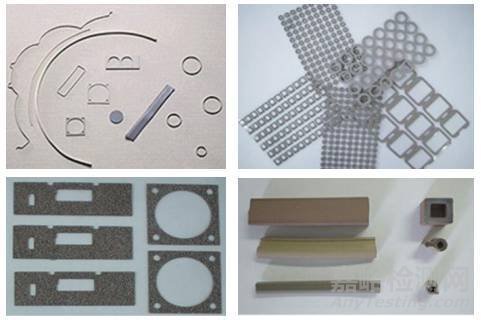

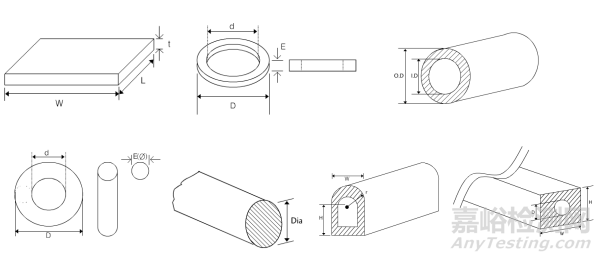

導電橡膠（膠條）
導電橡膠是一種填充金屬填充物的橡膠材料，提供了高導電性、電磁屏蔽、防潮密封的功能。此款材料可按照需求成型為片狀、模壓狀、擠出成型及薄膜狀。
應用領域:
導電橡膠應用于需要長期穩定的卓越電磁屏蔽以及高導電的部位。廣泛應用于通訊設備、信息技術設備、醫療器械、工業電子設備市場。
STM貼片泡棉
SMT貼片泡棉是可活用于表面組裝技術的接地端子，且為表面組裝元件之一。在電氣/電子機器方面為了避免因不需要的電磁波而產生機能失常或消減EMI屏蔽材料噪音的EMC對策配件，在PCB釬焊可使用的接地端子。
應用領域：
可高速表面組裝，且具有適合的電氣導電性與卓越的耐熱性以及接地特性，擁有優良耐久性與信賴性的PCB接地用導電性彈性端子，當電氣/電子機器受到外部沖擊或掉落所產生的沖擊，SMT貼片泡棉有著優異的吸收沖擊特點，具有保護內部配件緩沖的作用。

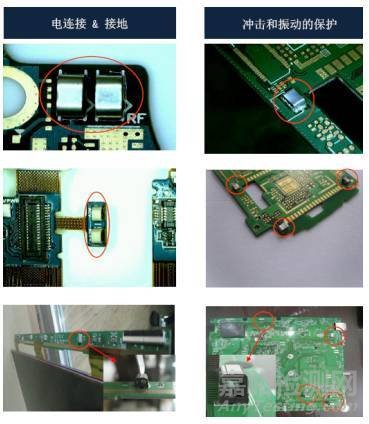

SMT 導電屏蔽泡棉相關圖片展示

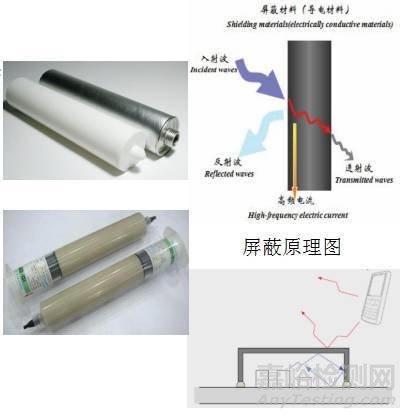

導電硅膠
1、 導電硅膠是一種膏狀材料，分為單/雙組份包裝以及常溫/高溫固化導電硅膠，目前市場上常用的材料需求主要有銀/銅、銀/鎳、鎳/碳等；
2、 適用于FIP(Form In Place)現場成型工藝，用于精密點膠機進行點膠，可以點膠成D形、三角形、波浪形的形狀；
3、 出色的屏蔽效能及機械效能；
4、 較低的粘度縮短了點膠周期從而提高了生產效率；
5、 在大多數金屬表面都有很好的附著力；
7、 常溫導電膠固化時間為12~24小時，高溫導電膠固化溫度在150攝氏度30分鐘；
8、 導電硅膠在通過嚴格的戶外環境測試中證實擁有良好的可靠性及良好的抗電解腐蝕性，更適于惡劣室外環境中使用在長時間的熱,冷,潮濕,紫外光,臭氧和鎖緊等惡劣環境中還能夠保證其性能非常穩定；
9、 工作的溫度范圍在-55攝氏度到+125攝氏度之間。
應用領域：
導電硅膠主要應用在通訊、電子、軍工、安防、汽車行業，可廣泛用于無線基站、直放站、濾波器、手機、掌上電腦、筆記本、汽車中控、攝像頭、對講機、安防器械等無線設備機殼上的電磁屏蔽。在鋁合金等壓鑄件上使用有著更好的屏蔽效能。

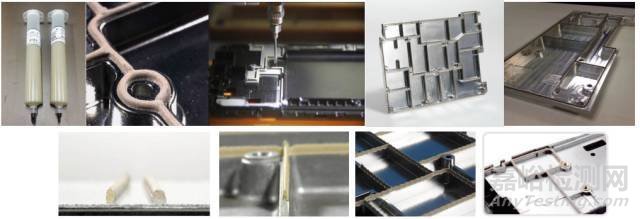

EMI屏蔽材料屏蔽密封導電硅膠相關圖片展示
導電涂料
防電磁波干擾屏蔽涂料，俗稱導電漆。
導電漆采用含銅、銀等復合微粒作為導電顆粒，具有良好導電性能的一種油漆。
導電漆通過噴涂、刷涂的方法，使完全絕緣的非金屬或非導電表面具有像金屬一樣的吸收、傳導和衰減電磁波的特征，從而起到屏蔽電磁波干擾的作用。
技術參數
導電效應：≤0.025Ω/cm²（漆膜厚度不少于20μm）
應用導電參數：1Ω/20μm膜厚/距離10cm
建議膜厚：20-25μm

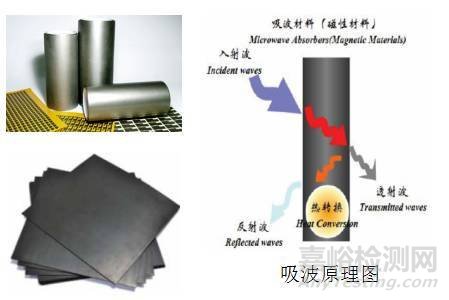

電磁波吸收材料
1. 吸波材料是一種磁性材料，可導磁的復合軟磁性材料；
2. 高性能片狀吸波材，片材適合在狹窄空間的設計；
3. 非導電壓克力膠、高粘貼強度使安裝可靠；
3. 可裁切用于發生在PCB上的電磁波/諧波噪音/串臺等的任何圍繞消費電子設備的電磁波噪音抑制；
4. 通常適用于波段為13.56MHZ到數8GHZ的電磁波的吸收，特別適用于由PCB和RF信號片及FFC(柔性扁平)/FPC(柔性)電纜信號臺等產生的離散噪音的吸收；
5. 薄的或柔性材料可以用于便攜設備；
6. 能夠制成各種各樣的形狀和尺寸適應于寬廣范圍的應用；
7. 抑制電磁共振；
8. 電磁波抗干擾；
9. 抑制所有種類電子設備的電磁噪聲；
應用領域:
吸波材料主要應用于通訊、電子、航天、軍工、導航、醫療、環保和許多應用微波、高頻的工業部門，廣泛應用于電子數碼產品、無線充電、RFID射頻識別、移動通信設備，無線設備，辦公自動化設備(個人計算機，TFT LCD等)，音頻/視頻通信設備終端，數字交換機、柔性電路板、高速CPU芯片、圖像處理器、振蕩芯片、儲存芯片、高速信號線速、屏蔽罩內殼、高速微處理器等等。

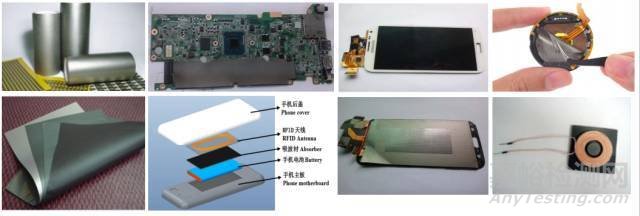

電磁波吸收材料相關圖片展示
來源：傲川科技
