計算出激振力的大小，并加30%的余量，便能確定在加速度區域所需的激振力的大小，并以此作為選定相應型號的依據。

這里，m1 是試件的質量；m2 是夾具的質量；m3 是振動臺可動系統（即動圈）的質量；m4 是垂直擴展臺面的質量（當振動臺工作于水平振動時，m4 為水平滑臺可動系統重量）

說明：m3、m4 參數可以在振動臺制造商的樣本中查到。

驗證振動臺制造商提供的速度幅值和位移幅值能否滿足試驗要求。電動臺的工作特性曲線分為：位移區、速度區和加速度區（在激振力不變的情況下隨著試驗負載的增大、振動臺給出的加速度幅值將相應地減小，但電動臺能達到的最大激振力、最大速度和最大位移值是不隨試驗負載大小而變化的，也就是說是固定的。

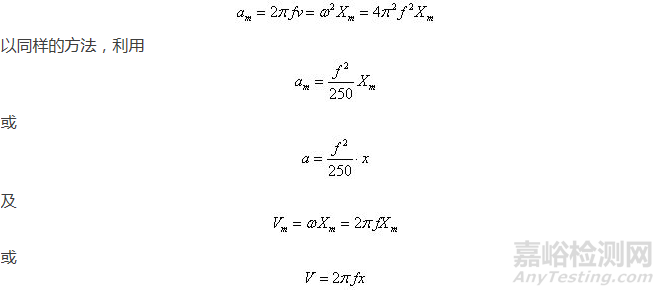

因此在根據上式確定了加速度區域的激振力和已知試驗加速度幅值a后，用下式a=2πfv即可計算出此試驗負載下的加速度區和速度區的交越點，然后繼續用下式V=a/2πf計算出該交越點以下速度區內頻率點各對應的速度幅值的大小。當計算值小于初步選定的振動臺的最大速度幅值時，試驗可行；選型得以確認，反之則應重新選型。

驗證在位移區內相應的位移能否滿足要求。

這里需要指出的是：當擴展臺面較大且試件重量較重而且重心偏離中心較大時，可以考慮在擴展臺面四個角下方加空氣彈簧輔助支撐并加直線軸承導向，以盡量減少橫向運動并提高振動臺的承載能力和抗傾覆力矩的能力。

當試驗規范僅要求垂直方向振動時（或者利用夾具可以倒向時），只需一般電動式振動臺；當試驗要求作水平振動時，除購置電動振動臺外還需配置相應的水平滑臺。

• 5～5.5Hz定位移掃頻12.7mm(0 -p)

• 5.5～30Hz定加速度掃頻1.5g

• 30～50Hz定位移掃頻0.42mm(0 -p)

• 50～500Hz定加速度掃頻4.2g

假定試件質量m1=45kg，外形尺寸為300×200×300mm，夾具質量m2=50kg，選型方法如下：

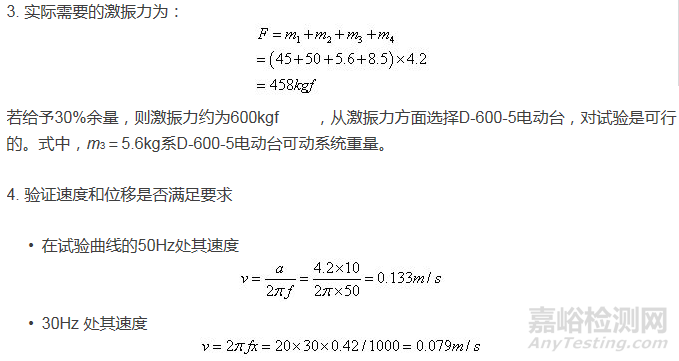

1. 夾具與試件總重量為95kg，加速度a=4.2g，即使不考慮可動系統重量和附加臺面重量，其激振力F=95kg×4.2g＝399kgf ，也就是說至少必須選用激振力大于400kgf 的電動臺，初步考慮選某廠生產的D-600-5型電動臺。

其主要技術指標為：

• 最大正弦激振力：5880N （ 600kgf ）

• 額定頻率范圍：5～3000Hz

• 額定加速度（空載）：980m/s²

• 額定速度：2m/s

• 額定位移：25mm(p-p)

• 最大試驗負載：200kg

• 臺面尺寸：Φ200mm

• 可動系統質量：5.6kg

2. 由于試件外形尺寸超過了振動臺臺面尺寸Φ200mm，因此必須配擴展臺面，若選用Φ500附加臺面，其上限工作頻率為1750Hz，大于該試驗規范的上限頻率500Hz。擴展臺面重量m4=8.5kg 。

相對于D-600-5電動臺的最大速度2m/s都比較小，能滿足要求。而在f=5.5Hz處，由于已進入位移區，此時的位移值正好與振動臺的額定位移值相吻合。因此，可以認為選用D-600-5電動臺是完全可以滿足上述試驗規范，試驗可行。
