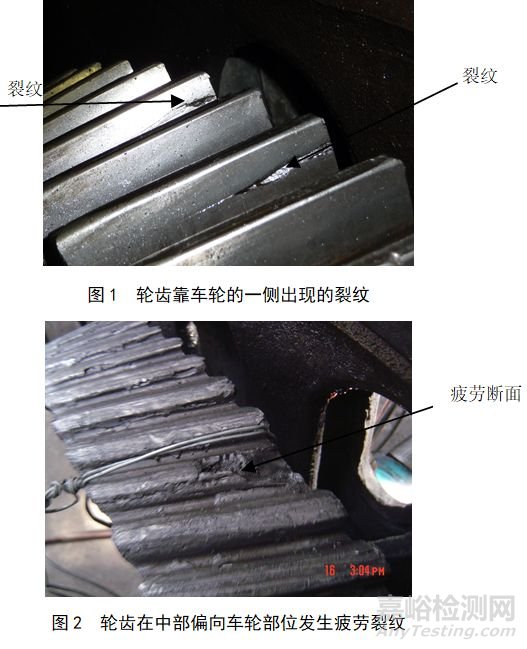

某電力機車在運行接近一年后，反饋第4位從動齒輪齒圈斷裂。齒輪多個齒發生嚴重?fù)p壞，幾乎所有的輪齒均在靠車輪的一側出現裂紋，見圖1，從動齒輪也有部分輪齒在中部偏向車輪部位發生疲勞裂紋，疲勞斷裂特征十分明顯，見圖2，并且由圖可見該部分多個齒連續斷裂，已被嚴重磨損。

電力機車從動齒輪，輪心材質為ZG25Ⅱ（ZG230-450）；齒圈材質為42CrMo，表面中頻感應淬火，淬硬層深度要求1～3mm，輪齒表面硬度要求52～58HRC，心部要求調質處理，硬度241～295HBW。



1.斷口分析

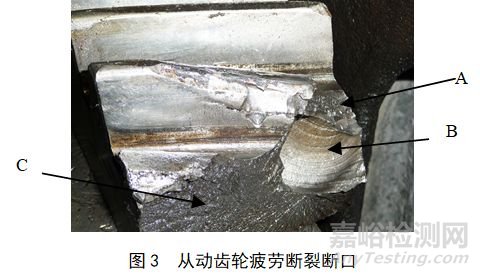

該齒輪在運行中出現多處疲勞裂紋，其中發展最快導致最終斷裂的斷口情況如圖3所示，裂紋起源于表面其中A區為裂紋源區，有磨損和變形；B區為疲勞裂紋擴展區，貝紋線十分清晰，且擴展得較為充分，無臺階； C區為瞬時破斷區，有明顯的放射狀條紋，且紋路較粗。除了局部地方外，斷口整體無宏觀塑性變形。

2.化學成分分析

化學成分試驗結果見表1。由表1的化學成分分析結果可見化學成分符合GB3077—1999的要求。

表1 從動齒輪化學成分（質量分?jǐn)?shù)）分析結果 （%）

元素	C	Si	Mn	P	S	Cu	Cr	Mo
實測值	0.44	0.32	0.68	0.020	0.011	0.049	1.09	0.18
要求	0.38～0.45	0.17～0.37	0.50～0.80	≦0.025	≦0.025	≦0.25	0.90～1.20	0.15～0.25

3.金相檢驗

（1）非金屬夾雜物檢驗

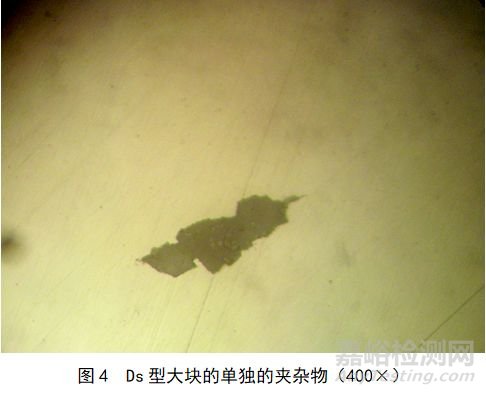

利用DK7725型線切割機在疲勞裂紋源附近切取金相試樣，經磨制、拋光，按照GB/T 10561—2005《鋼中非金屬夾雜物的測量定標準評級圖顯微測定法》標準的要求，在NEOPHOT32顯微鏡下觀察，進行非金屬夾雜物的檢驗，檢驗結果為：A0.5，B0.5，C1.0，D1.5，存在較大塊的單獨的夾雜物，見圖4，放大倍數為400×，大塊夾雜物在顯微鏡下測量，其長約0.08mm，寬約0.03mm，其他部分的夾雜物在一般規定的合格范圍內。



（2）從動齒輪心部組織檢驗

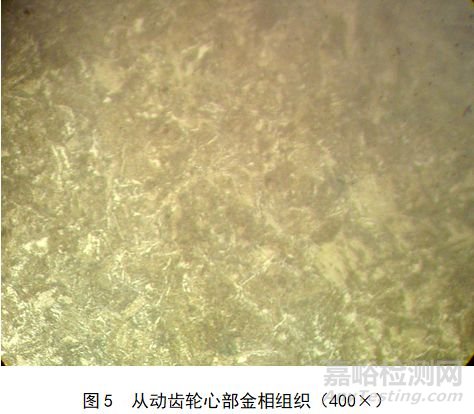

齒輪金相試樣經4%硝酸酒精溶液腐蝕后，在NEOPHOT32顯微鏡下觀察，金相檢驗結果見圖5，其中鐵素體組織為條塊狀及少量網狀分布，其余為回火索氏體。



（3）從動齒輪淬硬層組織檢驗

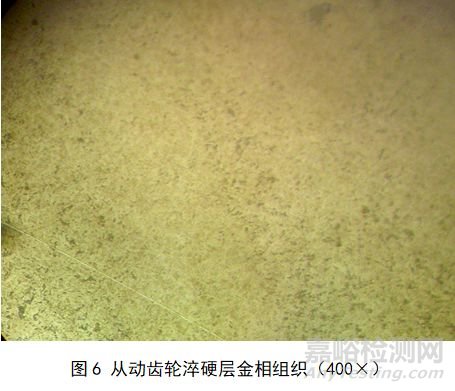

齒輪淬硬層金相組織檢驗結果見圖6，其中馬氏體組織呈細針狀。



4.硬度檢驗

（1）從動齒輪心部硬度檢驗

按照GB/T 231.1—2002《金屬布氏硬度試驗第一部分： 試驗方法》 進行硬度檢驗，結果為266HBW；可見齒輪心部硬度符合技術要求。



（2）從動齒輪齒面硬度

按照GB/T 《金屬材料 洛氏硬度試驗 第一部分：試驗方法（A、B、C、D、E、F、G、H、N、T）標尺》進行硬度檢驗，由于齒面硬度不均勻?yàn)榱吮砻鲝膭?dòng)齒輪表面硬度及分布的具體情況，我們進行了多次檢測，結果見表2，硬度平均值為46.0HRC。

表2 表面硬度測試結果（HRC）

序號	1	2	3	4	5	6	7	8	9	10	平均值
硬度值	46.5	51.5	47.0	49.0	29.5	51.0	54.0	34.0	51.0	50.0	46.0

從表1的測試數據我們可見，淬硬層硬度總體及平均值均低于技術要求，且齒輪表面硬度很不均勻，還有明顯的軟點。



（3）從動齒輪淬硬層深度及完整性檢測

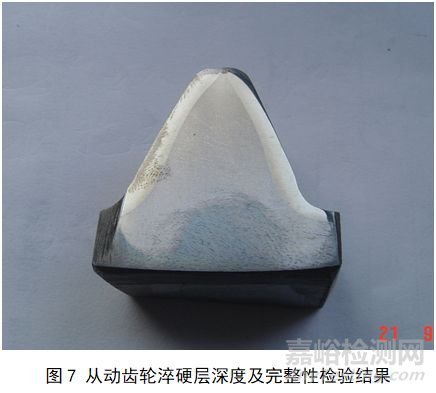

利用DK7725型線切割機切割解剖后，切取了一個輪齒截面，進行淬層檢驗，齒中部的淬硬層深度2～3.5㎜，且整體較為完整如圖7所示，頂部由于磨損層深略淺。



考慮到齒輪裂紋均從靠近車輪一側發生，并且最低的硬度值是在靠近車輪一側出現的，因此我們對齒輪靠近車輪一側發生斷裂的輪齒的淬硬層進行檢驗，結果如圖8所示，可見淬硬層不夠完整，有許多地方?jīng)]有淬硬層。



5.分析討論

從理化檢驗結果可知，從動齒輪齒圈化學符合要求，心部硬度符合技術要求，表面硬度總體低于技術要求且有較大的硬度不均勻，還有明顯的軟點，淬硬層在靠近車輪的一側有較大部分不完整，齒輪心部組織調質不良，有針狀、塊狀及網狀分布的鐵素體，夾雜物含量整體不高，但有個別較大的夾雜物顆粒存在。



從動齒輪在機車運行的過程中，存在軸向力、徑向力及垂直于齒面的作用力，并且有滾動和滑動摩擦力，其中垂直于齒面的作用力是造成斷齒失效的最主要作用力因素。由于其他因素的影響可以產生額外的附加作用力，造成受力不均，如偏角載荷。在正常情況下齒輪表面受力最大，齒根部應力集中最大，而齒面節圓附近應力最復雜。



由于齒輪表面靠近車輪的一側存在淬硬層不完整，齒輪表面硬度低且硬度及不均勻，又存在受力不均勻，不僅相當于加大了局部的工作應力，而且使應力方向發生變化，在該種循環載荷的作用下，齒輪表面萌生了疲勞裂紋源，在應力的作用下，裂紋沿應力最大的方向擴展，較大夾雜物的存在和心部組織不良加快了疲勞裂紋的擴展速度，當裂紋擴展到不足以支持外力時，發生瞬時破斷。



通過對斷口的分析還可以看出，裂紋均起源于齒輪表面，作用力低于材料屈服強度，應力集中不大，無明顯的沖擊載荷存在的跡象，表面無嚴重的燒傷和腐蝕的跡象。



對此情況進行進一步的分析，齒輪表面靠近車輪一側淬硬層不完整，可能是由于感應線圈運行不到位，或者有偏角，致使齒輪表面靠車輪一側部分部位沒有淬到火；理化指標中硬度不均、硬度偏低及調質組織不良，主要是由于調質淬火加熱和保溫時間不足，奧氏體化不良和奧氏體均勻化差。如果在調質前發現組織不均性嚴重，可以進行預先的熱處理。偏角載荷的產生原因較多，主要有齒輪尺寸精度不高、裝配不好、或者與其配合的相關零部件尺寸精度不高，運行中有不良工況發生及運行中在軸向作用力的作用下齒輪發生軸向運動等等。



TB/T 2658—1995 《機車牽引齒輪齒廓感應強化技術條件》中規定，有效齒寬硬化區應不小于齒寬的80%，齒寬兩端各10%齒寬范圍不做檢查，但是危翔等人的研究表明，這樣的規定存在缺陷，已不適應重載機車齒輪的工作條件。



6.結論

通過以上的分析，從動齒輪齒圈斷裂是由于齒輪本身存在質量問題及所受載荷不均勻?qū)е碌钠跀嗔选?/span>



齒輪本身存在的質量問題：感應熱處理不良，導致靠近車輪一側淬層不完整；冶金質量不良存在大的夾雜物；熱處理調質質量不良，有條塊及網狀分布的鐵素體存在。從動齒輪表面硬度低，且硬度不均勻。



7.建議

（1）加強檢修齒輪精度及裝配質量的檢查。

（2）加強探傷及工序間金相檢查工作。

（3）針對齒輪生產應嚴格按照有關標準，加強原材料檢驗，嚴格執行熱處理工藝及工藝過程的檢驗。

（4）針對舊齒輪了解以前的檢修情況，如磨修等，由相關部門研究控制措施并加強檢查控制。

（5）加強齒輪制造標準的研究，確定齒輪齒廓硬化層的分布。



作者：張君，李碩



單位：中車蘭州機車有限公司
