您當(dāng)前的位置：檢測資訊 > 法規(guī)標(biāo)準(zhǔn)
嘉峪檢測網(wǎng) 2018-06-07 15:03
涂料檢測是判定涂料品質(zhì)的重要手段,而檢測中如何正確采用和正確執(zhí)行技術(shù)標(biāo)準(zhǔn)直接影響測定結(jié)果。
我國涂料I業(yè)的技術(shù)標(biāo)準(zhǔn)是比較完備的,檢測方法標(biāo)準(zhǔn)幾乎涵蓋了涂料、涂膜及其使用性能,涂料檢測中正確采用和執(zhí)行這些技術(shù)標(biāo)準(zhǔn)不僅可以確保測試結(jié)果的唯一性,為研發(fā)、生產(chǎn)、使用提供正確有效的數(shù)據(jù),也會促進(jìn)涂料工業(yè)健康、規(guī)范地'發(fā)展。
從20世紀(jì)80年代開始,國家標(biāo)準(zhǔn)中檢測方法標(biāo)準(zhǔn)逐漸與國際接軌,涂料檢測方法標(biāo)準(zhǔn)經(jīng)1989年確認(rèn),原來的強(qiáng)制性標(biāo)準(zhǔn)普遍改為推薦性標(biāo)準(zhǔn),這為采標(biāo)保留了較大選擇空間,也為標(biāo)準(zhǔn)的貫徹執(zhí)行提出了更高的適應(yīng)性要求。在實(shí)踐活動中,只有充分理解、認(rèn)真選擇和嚴(yán)格執(zhí)行標(biāo)準(zhǔn),才能發(fā)揮技術(shù)標(biāo)準(zhǔn)的規(guī)范作用、支撐作用、引導(dǎo)作用和監(jiān)督作用。
下面就涂料檢測的幾個環(huán)節(jié)一采樣、漆膜制備、狀態(tài)調(diào)節(jié)、檢測等如何正確采標(biāo)和貫標(biāo)進(jìn)行一些探討。
1 取樣
GB3186-l982(l988)«涂料產(chǎn)品取樣»是涂料檢測標(biāo)準(zhǔn)中為數(shù)不多的強(qiáng)制性標(biāo)準(zhǔn),可見取樣對測試的重要性。
取樣的關(guān)鍵是確保樣品的代表性,也就是說,具有代表性的樣品才能檢測出正確的結(jié)果,,GB3l86對不同形態(tài)的涂料產(chǎn)品的取樣做出了規(guī)定,其中至關(guān)重要的是取樣部位和取樣數(shù)量。
在充分混勻的條件下,取樣部位應(yīng)從上、中、下三個層面取。取樣數(shù)目按交驗(yàn)桶數(shù)(n)確定,標(biāo)準(zhǔn)規(guī)定不少于、/j,即應(yīng)從大于或等于f的桶數(shù)中取出樣品,樣品量應(yīng)保證測試項(xiàng)目用量的需要和存樣備査的需要,并一次取足。
實(shí)際的生產(chǎn)、驗(yàn)收中,不大注重取樣的情況很多,存在極大的隨意性,不僅不按部位和數(shù)量取樣,還有做不同的檢測項(xiàng)目,提供不同的樣品,涂料全部檢測項(xiàng)目不能確保從同一樣品中獲取,導(dǎo)致結(jié)果的不可信度增加。
2 漆膜制備
漆膜制備是漆膜性能檢測的第一道工序,它是在產(chǎn)品規(guī)定的標(biāo)準(zhǔn)試板(參見GB/T927l-1988)上制備漆膜。
漆膜制備常用的國家標(biāo)準(zhǔn)有:GB/T1727-1992«漆膜一般制備法»、GB/T1765-1979(1989)«測定耐濕熱、耐鹽霧、耐候性(人工加速)的漆膜制備法»、GB/T6741-1986«均勻漆膜制備法(旋轉(zhuǎn)涂漆器法)»和GB/Tl736-1979(1989)«絕緣漆漆膜制備法»、HG/T3334«電泳漆漆膜制備法»等。上述標(biāo)準(zhǔn)的適應(yīng)范圍是不一樣的,除GB/T1736、HG/'T3334分別適用于絕緣漆、電泳漆外,對于其它三個標(biāo)準(zhǔn)要嚴(yán)格區(qū)別其應(yīng)用范圍。按GB/T1727規(guī)定制備的漆膜,用于一般性能的檢測;按GB/T1765制備的漆膜用于特定性能的測定。GB/T16741規(guī)定的漆膜制備,屬于漆膜一般制備法的一種,更多的用于仲裁檢測試驗(yàn)。漆膜制備除對底材、底材表面處理、涂敷方法、固化條件等作了明確規(guī)定外,另一個重要特征常常被忽略,就是厚度。因?yàn)槠崮ず穸葘z測結(jié)果影響很大,制備的漆膜符合規(guī)定厚度才能用于檢測。試驗(yàn)報告在報告試驗(yàn)結(jié)果的同時應(yīng)注明其漆膜厚度范圍。
常見的不規(guī)范行為是,機(jī)械性能如耐沖擊性和附著力、柔初性等漆膜厚度超薄,而進(jìn)行耐候性等試驗(yàn)時涂層超厚,這樣做試驗(yàn)結(jié)果容易合格,但容易失掉真實(shí)性和可比性。常見的試驗(yàn)報告,相應(yīng)部分只給出試驗(yàn)結(jié)果,而不報告漆膜厚度,無法判定試驗(yàn)結(jié)果是在什么厚度下取得的。
3 狀態(tài)調(diào)節(jié)
狀態(tài)調(diào)節(jié)標(biāo)準(zhǔn)為強(qiáng)制性標(biāo)準(zhǔn)。
狀態(tài)調(diào)節(jié)是指漆膜試驗(yàn)前應(yīng)將試樣或試件置于規(guī)定的環(huán)境條件下,保持預(yù)定時間的操作過程。這一環(huán)節(jié)對試驗(yàn)結(jié)果影響很大,但又往往被忽視。GB9278-l988給出的標(biāo)準(zhǔn)環(huán)境條件為:溫度(23i2)℃,相對濕度(50±5)%或(23±2)℃的環(huán)境濕度。
狀態(tài)調(diào)節(jié)是漆膜制備的重要環(huán)節(jié),因此預(yù)期時間在相應(yīng)的漆膜制備方法標(biāo)準(zhǔn)中作了規(guī)定。按GB/Tl727進(jìn)行一般性能測試的漆膜制備,自干漆和烘干漆分別進(jìn)行48h和24h的狀態(tài)調(diào)節(jié),然后進(jìn)行各種性能試驗(yàn);按GB/Tl765制備漆膜的性能試驗(yàn),自干漆和烘干漆狀態(tài)調(diào)節(jié)時間分別為7天和1天。
4 試驗(yàn)環(huán)境
主要是指試驗(yàn)的溫、濕度環(huán)境。有的檢測項(xiàng)目對環(huán)境條件要求非常嚴(yán)格,如涂料黏度。對漆膜的性能檢測環(huán)境條件,除檢測方法標(biāo)準(zhǔn)有明確規(guī)定外,試驗(yàn)的溫,濕度按CB9278規(guī)定與狀態(tài)調(diào)節(jié)相同。實(shí)際檢測試驗(yàn)時,環(huán)境條件往往達(dá)不到標(biāo)準(zhǔn)要求,有的檢測項(xiàng)目又不需要嚴(yán)格的控制。非仲裁目的的試驗(yàn),環(huán)境溫濕度可以在非標(biāo)準(zhǔn)條件下進(jìn)行,但試驗(yàn)報告中應(yīng)標(biāo)明試驗(yàn)環(huán)境的實(shí)際溫濕度范圍。
5 檢測
涂料檢測方法、數(shù)據(jù)處理、結(jié)果判定等技術(shù)內(nèi)容全部體現(xiàn)在相應(yīng)的檢測方法標(biāo)準(zhǔn)中,嚴(yán)格執(zhí)行這些標(biāo)準(zhǔn)的規(guī)定,就可以獲得可信賴的結(jié)果。現(xiàn)行技術(shù)標(biāo)準(zhǔn)中不少檢測項(xiàng)目同時存在幾個方法標(biāo)準(zhǔn),采標(biāo)和貫標(biāo)必須充分注意它們的適用范圍,防止誤用。下面就幾個常見檢測項(xiàng)目的采標(biāo)進(jìn)行一些討論。
5.1 漆膜厚度測定
常用漆膜厚度測定方法標(biāo)準(zhǔn)有GB/T1764-1979(1989)«漆膜厚度測定法»、GB/T13452.2-1992«色漆和清漆漆膜厚度的測定»,前者來源于化工部標(biāo)準(zhǔn)轉(zhuǎn)化,方法直觀、簡便;后者等同采用ISO2808,它雖然不包括所有的厚度測定的通用方法,但它對不同條件下的漆膜厚度測定給出了多種適用的方法,如硬膜、軟膜、濕膜、磁性底材、非磁性底材等等,適用范圍界定準(zhǔn)確,測定的技術(shù)途徑也更廣闊。此外還有GB/T4956和GB/T14957,前者規(guī)定了磁性金屬基材上的非磁性覆蓋層厚度測量一磁性方法,后者規(guī)定了非磁基材上的非導(dǎo)電覆蓋層厚度的測量一渦流方法,這兩個標(biāo)準(zhǔn)實(shí)際上是對GB/Tl3452.2的相關(guān)方法的展開和拓寬,所依據(jù)的測量原理大致相同,不同之處在于它的測量對象不限于漆膜。對陶瓷、釉瓷、某些化學(xué)轉(zhuǎn)化膜等也適用,需要特別提醒的是渦流法不能用于含有金屬顏填料的涂料,因?yàn)榻饘俜郛a(chǎn)生渦流影響測試結(jié)果。
上述標(biāo)準(zhǔn)所涉及的方法較多,適用條件各不相同,采、貫標(biāo)時要注意區(qū)分。
5.2 涂料細(xì)度測定

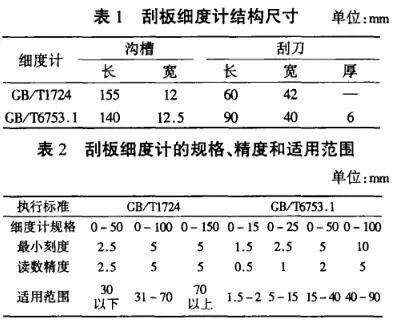

測定涂料細(xì)度最通用和便捷的是刮板細(xì)度計(jì)法。GB/T1724«涂料細(xì)度測定法»和GB/T6753.l«涂料研磨細(xì)度的測定»兩個標(biāo)準(zhǔn),都是以刮板細(xì)度計(jì)為測量工具,但其結(jié)構(gòu)、分度值、測量精度判定標(biāo)準(zhǔn)與適用細(xì)度范圍等各不相同,表1列出這兩個標(biāo)準(zhǔn)的刮板細(xì)度-計(jì)的尺寸差異,表2列出西個標(biāo)準(zhǔn)的適用
兩個標(biāo)準(zhǔn)的細(xì)度計(jì),即使最小刻度相同,而讀數(shù)精確度卻不同,原因是兩個標(biāo)準(zhǔn)的細(xì)度判定方法不一樣所決定的。實(shí)際測定時,,一定要嚴(yán)格區(qū)分兩個標(biāo)準(zhǔn)的刮板細(xì)度計(jì),正確執(zhí)行適用范圍和判定規(guī)則,才能得到正確的結(jié)果,切不可混精。
5.3 漆膜附著力測定
GB/T5210«涂層附著力測定法拉開法»可以定量測得附著力,但試驗(yàn)程序復(fù)雜,特別是試驗(yàn)準(zhǔn)備工作量較大。一般情況下,采用較少。對別的方法不便測定(如超厚涂層)或要求得到確定的力學(xué)數(shù)據(jù)的時候使用。GB/T1720«漆膜附著力測定法»和GB/T9286«清漆和色漆漆膜劃格試驗(yàn)»都只能得到定性的附著力等級。GB/T1720即劃圈法在我國涂料附著力測定中使用的時問較長,應(yīng)用范圍較廣泛。GB/T9286即劃格法可以直接在被涂裝產(chǎn)品上進(jìn)行,同時給出了0、1、2三個級別為通過等級,因此涂料產(chǎn)品檢測中采用該法呈增長趨勢,但使用GB/T9286往往忽略該標(biāo)準(zhǔn)中范圍一章的界定,即“不能將這個試驗(yàn)程序看作是附著力測定的一種方法”,為使該試驗(yàn)程序能進(jìn)行應(yīng)按標(biāo)準(zhǔn)的附錄A列出的項(xiàng)目提供補(bǔ)廠料。
無論劃_格法還是劃圏法,對于含有鱗片狀金屬顏填料如片狀鋁粉、鋅粉的涂料,都可能因“崩粉”現(xiàn)象影響測試結(jié)果。.
筆者對這兩種方法在不同涂層的同一試樣t進(jìn)行測試,結(jié)果見表3。
可見對硬度較高,附著力較好的漆,兩種方法測得的結(jié)果都是最佳的級別。對硬度低一點(diǎn),附著力差一點(diǎn)的漆,兩種方法所測得的級別出現(xiàn)了較大差異。
5.4 電泳漆泳透力測定
電泳漆泳透力測定至今尚未形成國家標(biāo)準(zhǔn),行業(yè)內(nèi)最早普遍沿用一汽鋼管法,20世紀(jì)70年代后期化工部制定了兩個標(biāo)準(zhǔn)HG/T3336和HG/T3339分別被稱為玻璃管法和鋼管法,這兩個標(biāo)準(zhǔn)都建立在陽極電泳漆的基礎(chǔ)上,雖然也可用于陰極電泳漆,但對于高泳透力的電泳漆幾乎無法評判其性能差異,因?yàn)榻Y(jié)果可能出現(xiàn)100%泳透。因此,目前國內(nèi)汽車行業(yè)對于高泳透力陰扱電泳漆推薦使用福特盒法(詳見本刊2005年第6期)。
6結(jié)語
以上從涂料檢測的幾個環(huán)節(jié)探討了一些采標(biāo)和貫標(biāo)的體會和認(rèn)識,說明認(rèn)真區(qū)別各項(xiàng)技術(shù)標(biāo)準(zhǔn)的特點(diǎn)和適應(yīng)性,是涂料檢測中值得高度重視的問題。只有認(rèn)真消化技術(shù)標(biāo)準(zhǔn),正確選取標(biāo)準(zhǔn),嚴(yán)格執(zhí)行標(biāo)準(zhǔn),才能確保涂料性能檢測規(guī)范、準(zhǔn)確,置信度得以穩(wěn)步提高。
來源：AnyTesting
關(guān)于我們 聯(lián)系我們 營業(yè)執(zhí)照 全國服務(wù)電話：400-818-0021 嘉峪檢測版權(quán)所有 備案號：京ICP備14047019號-2
京公網(wǎng)安備11010802046783號
