一.

失效分析常規方法介紹



  1.1    失效背景調查

背景調查是做好一切工作的基本方法。失效分析首先是對于失效情況的調查，了解它的現狀與歷史。如要分析某機器零件在使用中損壞的原因，就要調查它的損壞表現，包括損壞的部位、斷口的特征、以及和它相鄰的零件的情況等，這些是它的現狀；它的歷史則包括用的是什么材料、經過哪些加工工序、制作中經過哪些項目的質量檢驗和試驗、在安裝及使用過程中的情況怎樣、損壞時有過什么異常的現象等。



  1.2    殘骸分析

無論何種機械裝備，所有零部件同時損壞的情況非常罕見，更多可能是由于某個別零部件損壞導致的整體破壞，為此需要從破碎或開裂的許多殘骸中找到最初損壞的部件。只有通過全面分析，才有可能把殘骸上看起來很奇特的各種現象都解釋清楚，最終掌握事故的全過程。



  1.3    宏觀分析

在了解失效背景及找到“肇事件”之后，就開始針對“肇事件”的一系列檢查、分析。

通過肉眼或者放大設備對失效零件的金屬表面、斷面進行觀察，能夠揭示失效零件的全貌，顯示其組織的不均勻性和各種缺陷的形態、分布，對顏色、腐蝕、斷裂裂紋的萌生位置及裂紋的走向都能迅速而準確地識別出來。



  1.4    微觀分析

宏觀分析能夠獲得很多信息，但要了解更多的細節和情況或者驗證宏觀檢查所得出的推論還必須再進行微觀觀察。例如通過對斷口的微觀分析，除可以進一步澄清斷裂的途徑、斷裂的性質、環境介質及溫度對斷裂的影響外，還能進一步確定斷裂的原因及斷裂機理的詳細情況。進行微觀分析時，可以用光學顯微鏡、掃描電鏡、能譜儀、X射線衍射儀的儀器來研究。



  1.5    金相分析

金相分析是一種常規的試驗分析方法，它在失效分析中能提供被檢零件材料的大概種類，組織狀況，夾雜物的類型、級別和分布，相的類型、大小和分布。從檢出的顯微組織來推斷或證實被檢零件在制造過程中經歷的工藝過程，以及執行這些工藝是否存在異常；反映出失效件在工作條件下發生的腐蝕、磨損、氧化等，并可初步確定其程度。若失效上存在裂紋，通過光學金相，可以看出裂紋的形態、走向及裂紋兩側的顯微組織，從而判斷裂紋的性質，提供失效件裂紋的產生原因。



  1.6    化學成分分析

在失效分析中，化學成分分析是必不可少的，它能為失效分析提供必要的信息，如由于選材錯誤而造成失效，只需要用化學成分分析就能得到結果，如果零件因腐蝕而失效，通過腐蝕產物的成分分析就能大致推斷出可能接觸過哪些腐蝕性物質。





  1.7    力學性能分析

對零部件進行失效分析通常要測定材料的硬度和力學性能，由于硬度的測量簡便易行，通常是最常用及最有用的力學性能分析手段之一，可以用于估計金屬材料的抗拉強度、熱處理是否符合要求，檢驗由于過熱、脫碳、滲碳/氮和加工硬化等引起的軟化和硬化等。一般來說，強度及硬度不足而引起的損壞例子并不多見，因此，力學性能檢查的目的主要是為了排除力學性能引起損壞的顧慮。



  1.8    綜合分析

綜合分析是根據調查研究情況、分析及檢查結果、資料和原始數據，對其加以整理、對比、提煉，得出證據充足的有規律的結論。以上分析遵循由此及彼、由表及里、去偽存真，由特殊性到普遍性，由個別到一般的加工、推理、總結、分析原則，對造成金屬構件的失效原因進行分析，并提出改進措施。



二.

案例介紹



  2.1    失效背景調查

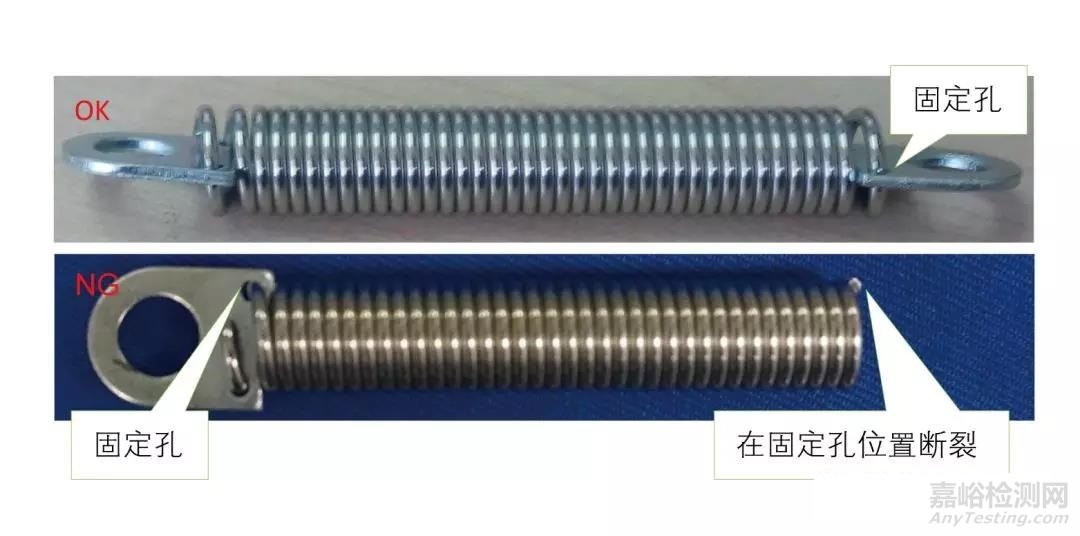

冷拉拔SUS304鋼絲加工的彈簧在裝配使用一段時間后，在一側固定孔處斷裂。

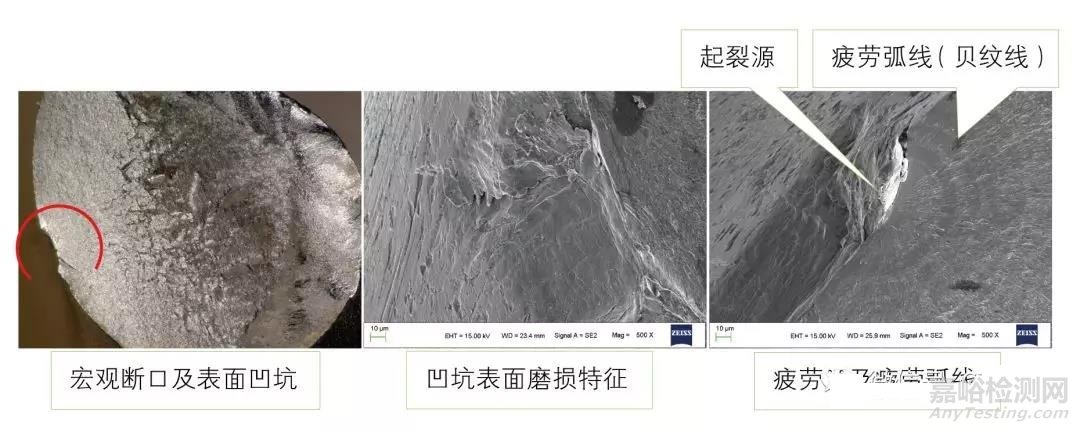

  2.2    斷口分析（宏觀及微觀分析）

為典型的扭轉疲勞斷口，斷口與軸向約呈45°，疲勞起始于與表面凹坑處，凹坑為磨損導致。

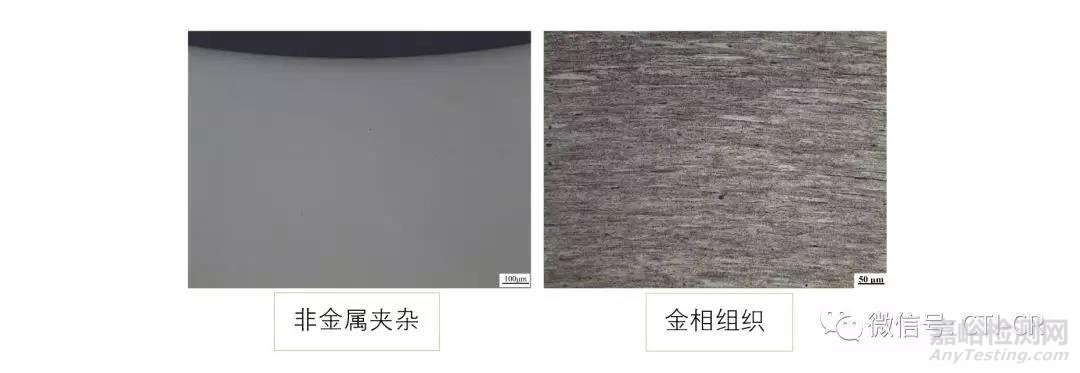

  2.3    金相分析

非金屬夾雜較少，金相組織為變形量極大的纖維組織，與正常樣品一致。



  2.4    硬度分析（力學性能分析）

與金相組織基本對應，與正常樣品一致。



  2.5    化學成分分析

所用材料符合SUS304牌號要求。



  2.6    綜合分析

由分析得知，彈簧本身的質量沒有異常，彈簧是由于疲勞斷裂導致的失效，疲勞起裂起始于表面的一個磨損導致的凹坑，結合彈簧恰好是在固定孔處斷裂的，這個凹坑應該是在工作過程中與固定孔不斷磨損導致，所以與固定孔的磨損是導致本次失效的根本原因，需要從裝配及設計上進行改進，以避免彈簧工作壽命的減少。
