核電廠有種類繁多的熱交換器和承壓設備，這些核安全設備在投入運行前及正式運行后都必須按照相應規范進行無損檢測，即役前檢查（PSI）和在役檢查(ISI)。由于核電廠自身的特點，這些設備或在放射性條件下運行，或處于高溫高壓的環境中，故其定期檢測的周期較頻繁，檢查技術、檢查規范和其他相關要求也更加嚴格。
渦流檢驗技術被廣泛應用于核電廠，如蒸汽發生器傳熱管、冷凝器鈦管、高壓加熱器、低壓加熱器、設備冷卻水熱交換器和汽水分離再熱器換熱管等的檢測，以及反應堆中子通量測量指套管、反應堆壓力容器接管焊縫內表面及近表面、反應堆壓力容器主螺栓/ 主螺母、反應堆壓力容器頂部貫穿件、控制棒束組件（RCCA）、底封頭貫穿件、控制棒驅動機構（CRDM）密封焊縫等的檢測。
核電廠設備及部件的渦流檢驗技術主要有以下特點：
2 要求對缺陷進行定位、定性和定量：不同于常用的渦流檢驗，只做“合格”、“不合格”判別，民用核安全設備渦流檢驗必須對所報告的所有信號顯示進行定性，即明確指出該顯示所處的位置和性質，如果屬于材料損失性質的缺陷信號，還應給出某種當量信息用以描述材料損失量。
3 可用于蒸汽發生器二次側泥渣高度、外來物及管子之間接近距離的探測：對于核電廠的渦流檢驗（尤其是核電廠蒸汽發生器傳熱管的渦流檢驗），會要求探測一些“非缺陷類”的參數，如泥渣沉積高度測量、外來物探測和接近管檢測等。由于渦流技術具有的非接觸性和快速性特點，在檢測這些“非缺陷類”參數時具有很大的優勢，但終究屬于間接測量方法，其測量的精確性仍然無法比擬傳統的直接測量方法。
4 核電廠渦流檢驗處于放射性工作環境：顯而易見，放射性工作環境對從事渦流檢驗的工作人員、設備的要求遠遠高于常規的渦流檢驗。對于重復使用的設備或部件，還存在清洗去污、安全運輸及儲存的特殊工藝要求。
5 遠程控制的自動渦流檢驗：以蒸汽發生器傳熱管檢查為例，傳熱管屬于一回路壓力邊界，處于非常高的放射性環境，具有20~30m的長度和U型或異型結構，并且管子支承結構復雜，一般采用遠控自動化設備進行渦流探頭定位和輸送，并同時配合多頻渦流儀進行數據采集。
核電廠渦流檢驗應用現狀
堆芯中子通量測量指套管檢測
除第三代核電廠外，反應堆堆芯中子通量測量探頭是通過穿過反應堆壓力容器底部的內嵌有指套管的導向管伸入堆芯中進行測量的。

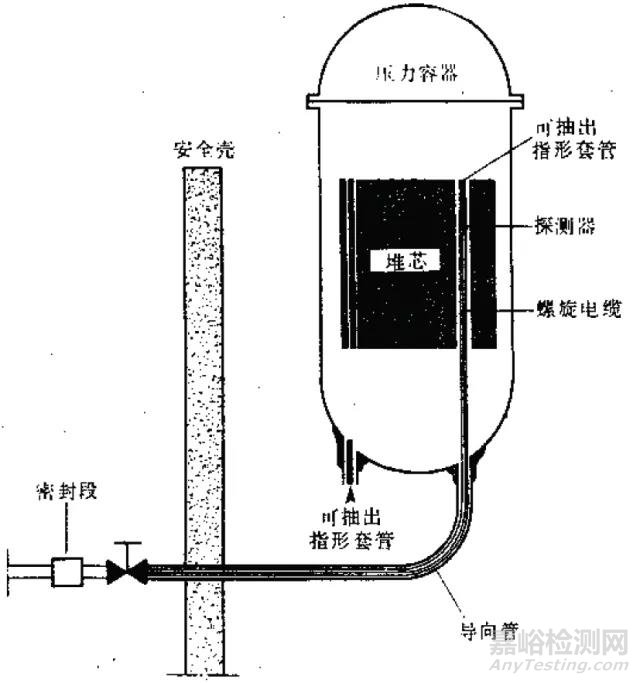

堆芯中子通量測量導向管及指套管布置圖
指套管的材料一般為316不銹鋼，根據核電廠堆型的不同，其數量和尺寸有所不同，一般內徑約5.2mm，數量約幾十根。指套管全長一般為14~17m左右。在運行期間，一回路流體誘發振動，使指套管與導向管管口之間產生摩擦，進而磨損乃至破損。目前對指套管磨損狀態監督的有效方法是停堆期間（中子通量測量器抽出后）的內穿式渦流檢驗。通常選用A.188-T Bobbin探頭（外徑4.775mm，長度31.75m），其填充系數可達84.3%，渦流檢驗采用單邊磨損標定管，對指套管磨損深度的分析方法為幅值判傷法。

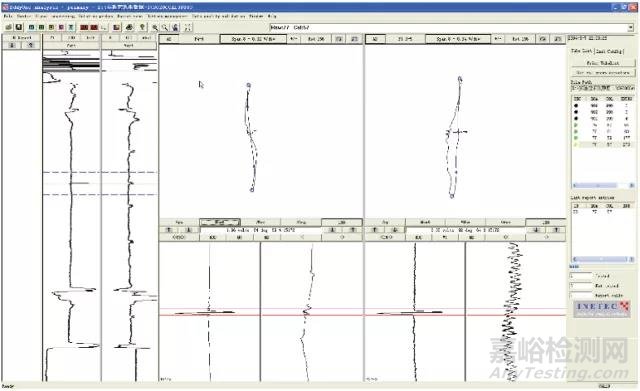

指套管中磨損渦流顯示信號圖
由流體誘發振動引起的指套管磨損，多發生在其外部導向管的內徑產生變化處，具體部位有堆芯下柵格板、堆芯支撐板、儀表導管固定板和反應堆壓力容器底封頭貫穿件。
檢測實踐表明，指套管的磨損現象普遍存在，不同核電廠其磨損程度有所不同。通常要求：如果磨損深度達到了50%T，需要進行拔管移位處理；如果超過了65%T，需要堵管或換管。
控制棒束組件檢測
核電廠反應堆控制棒束組件（Rod Cluster Control Assembly，以下簡稱RCCA）是控制核反應堆功率的重要裝置之一。RCCA在長期的運行工況下，會產生腫脹、磨損及裂紋等缺陷。RCCA種類較多（如17×17型RCCA），但結構大體相似。

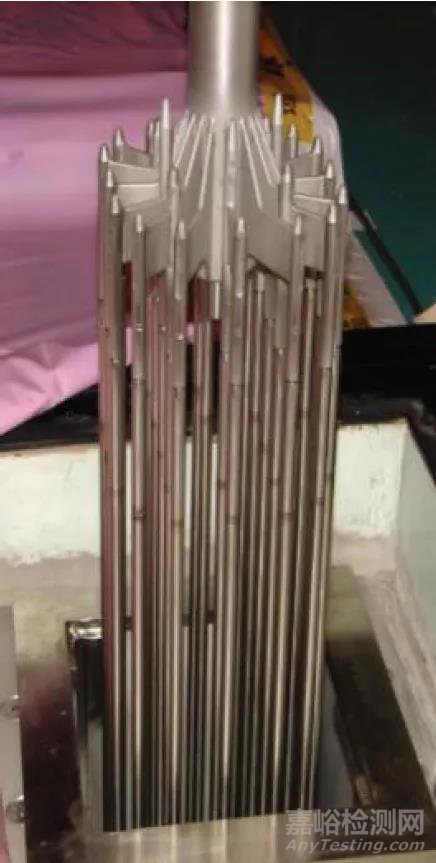

17×17型RCCA標定組件
控制棒的檢測主要是針對不銹鋼包殼，采用渦流和超聲兩種檢測技術。以17×17型RCCA為例，包殼的材料為AISI 316L不銹鋼（滲氮），其名義尺寸為：外徑9.7mm×內徑8.75mm× 壁厚0.475mm。渦流檢驗方法能有效檢測出控制棒包殼的外表面裂紋和腫脹，可測量出裂紋軸向長度和位置。渦流檢驗采用外穿式探頭，利用幅值分析方法判定裂紋顯示，通過數據的點數測量出裂紋的軸向長度，通過相位角度判定是否產生了腫脹。

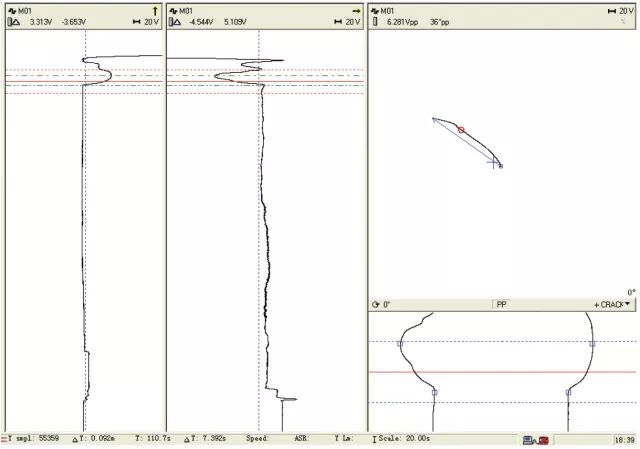

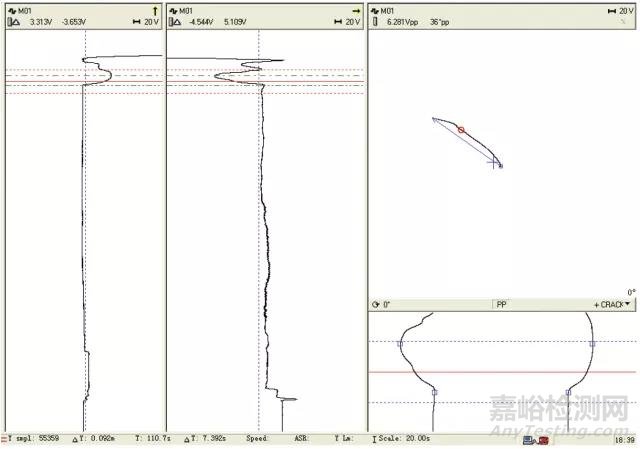

典型RCCA裂紋缺陷顯示渦流信號圖
在壓水堆核電廠中，蒸汽發生器傳熱管是反應堆冷卻劑（一回路）系統的壓力邊界，其面積占一回路壓力邊界的70％以上，是防止放射性裂變產物逸出的第三道安全屏障。核電機組堆型不同，蒸汽發生器傳熱管的材料、尺寸和數量不盡相同。
不同核電廠蒸汽發生器傳熱管的主要參數
核電廠1
傳熱管材料：Inconel-690
傳熱管尺寸/mm：Φ19.05×1.09
傳熱管數量(根/臺)：4474(立式)
核電廠2
傳熱管材料：Incoloy-800
傳熱管尺寸/mm：Φ22×1.22
傳熱管數量(根/臺)：2977(立式)
核電廠3
傳熱管材料：Inconel-690
傳熱管尺寸/mm：Φ19.05×1.09
傳熱管數量(根/臺)：4640(立式)
核電廠4
傳熱管材料：Incoloy-800
傳熱管尺寸/mm：Φ15.88×1.13
傳熱管數量(根/臺)：3530(立式)
核電廠5
傳熱管材料：08X18H10T
傳熱管尺寸/mm：Φ16x1.5
傳熱管數量(根/臺)：10978(臥式)
核電廠6
傳熱管材料：Inconel 690 TT
傳熱管尺寸/mm：Φ17.48×1.01
傳熱管數量(根/臺)：10025(立式)
蒸汽發生器傳熱管的降質主要有發生在彎管區、脹管過渡區和支撐板處的缺陷，以及傳熱管與防振條的微振磨損等。

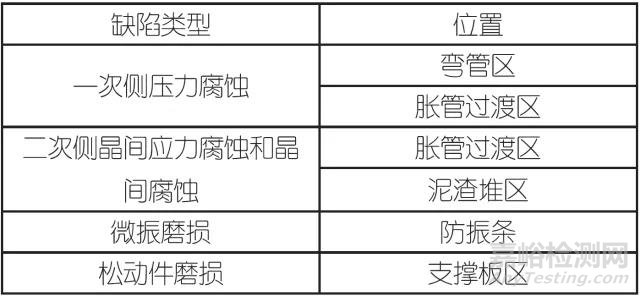

蒸汽發生器傳熱管的缺陷類型和位置
在渦流檢驗中，對于防振條上的微振磨損類缺陷，一般選用磨損標定管，采用幅值分析法；對于類似點蝕的缺陷選用ASME或RSEM規范的標定管（帶通孔和平底孔），采用相位分析法。

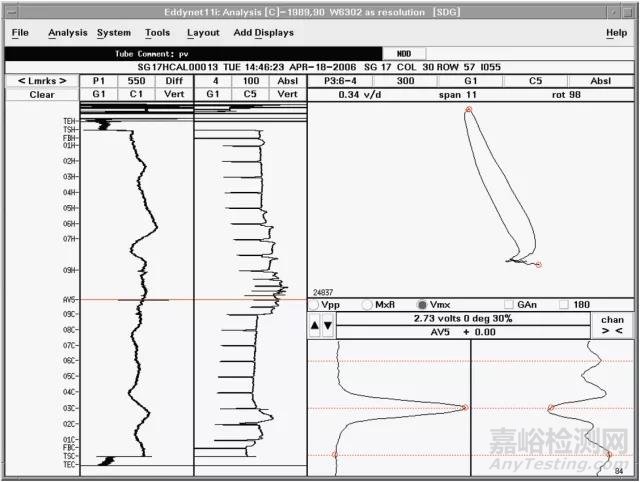

防振條上的微振磨損渦流信號圖
支撐板上的應力腐蝕裂紋渦流信號圖
在核電廠蒸汽發生器傳熱管的檢測實踐中，通常采用Bobbin探頭對傳熱管進行全長檢驗，然后對所發現的缺陷顯示采用旋轉探頭（MRPC）對存在異常的不確定顯示進行補充檢驗，以實現對缺陷顯示的定性。渦流檢驗不僅可以對傳熱管缺陷進行分析，還可以對傳熱管進行脹管輪廓測量、二次側泥渣高度測量等。在Bobbin探頭信號的分析中，對脹管過渡段的缺陷存在一定的困難，可采用陣列探頭（Array）獲得較理想的分析結果。檢測實踐中發現少量蒸汽發生器傳熱管有接近堵管或達到堵管準則的缺陷顯示，且實施了堵管。主要堵管原因有：
在防振條位置上產生了微振磨損，磨損深度接近堵管準則（如在M310堆型蒸汽發生器傳熱管上）；
在支撐板位置上發生了應力腐蝕，缺陷深度達到堵管準則（如在VVER蒸汽發生器傳熱管上）；
在管板上方（約50mm位置上）產生了撞擊坑（運行過程中，二次側異物反復撞擊傳熱管），坑的深度接近堵管準則（如在CANDU堆蒸汽發生器傳熱管上）；
存在有探頭不能通過的管子也進行了堵管。
反應堆壓力容器主螺栓/主螺母檢測
核電廠較大直徑的承壓螺栓主要包括核反應堆壓力容器主螺栓和主泵主螺栓等。其一般為雙頭螺栓，規格從M90到M160，長度大約1~2m。渦流檢驗的范圍為螺紋區的表面和近表面區域，在螺栓/螺母的螺紋區檢測中，渦流具有靈敏度高，重復性好，檢測速度快等優點。檢測的目的是發現螺紋區的材料缺損（如腐蝕）和螺紋根部的裂紋。
標定螺栓/螺母上刻有深度分別為0.5，1.0，2.0mm的3種人工切槽。其中，深度為1.0mm的人工切槽的渦流信號，用于對反應堆壓力容器主螺栓/主螺母渦流檢驗系統進行標定，深度為0.5mm的人工切槽的渦流信號用于設置檢驗記錄標準（見下圖）。螺栓/螺母的渦流檢驗采用差分連接的筆式渦流點探頭，頻率約為300kHz，采用單頻幅值分析法。

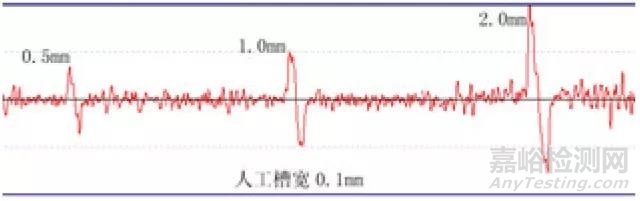

標定螺栓渦流信號圖
由于渦流檢驗的局限性，對于缺陷的定性和定量比較困難，可根據需要，采用其他檢測方法進行補充與驗證。在檢測實踐中，螺栓/ 螺母上的缺齒、齒面磨損等顯示，需要通過目視檢測進行補充檢測。
其他設備的渦流檢驗
其他設備的渦流檢驗主要有內穿式渦流檢驗和表面陣列渦流檢驗，如余熱排出熱交換器、凝汽器換熱管CEX、蒸汽發生器排污冷卻器APG、高壓加熱器HP、低壓加熱器LP、設備冷卻水熱交換器RCW、汽水分離再熱器MSR、工業水冷卻器等的傳熱管均采用內穿式渦流檢驗方法；反應堆頂蓋貫穿件內/ 外表面、控制棒驅動機構耐壓殼、耐壓管的內表面等采用表面陣列渦流檢驗技術。
2 核電廠渦流檢驗技術發展展望
拓展應用范圍
目前渦流檢驗技術在核電廠各類換熱管上的應用十分廣泛，且已開始應用于小范圍的表面檢測上，但還需要進一步拓展其應用范圍。由于渦流檢驗具有檢測速度快、無需耦合劑和易實現自動化、可進行表面和近表面檢測的特點，在表面檢測上有較大的應用空間，如壓力容器內表面、管道焊縫的外表面和法蘭密封面等。表面檢測為了達到一定的覆蓋面積，需要采用柔性陣列渦流檢驗技術，同時借助探頭提離干擾的抑制技術，以適應被檢對象的表面形狀?，F(xiàn)在陣列渦流儀已進入實用階段，但柔性陣列渦流探頭技術未大幅度地應用在表面檢驗上。
進一步提高檢測靈敏度
為了提高核電廠換熱管的可達性，通常在換熱管的小彎管區采用柔性較好的專用Bobbin探頭，但是該種探頭的填充系數較小，檢測靈敏度相對較低，同時Bobbin探頭比旋轉探頭（MRPC）或陣列探頭（Array）的檢測靈敏度低。
由于旋轉探頭的檢測速度慢，實用性較差，而陣列探頭不僅檢測靈敏度高，而且可對缺陷進行定性，因此在進一步提高陣列探頭可靠性后，陣列檢測技術將有良好的應用前景。
自動分析和可視化3D顯示
在數據分析方面，目前還需要持有分析資質和有一定實踐經驗的分析人員進行手動分析。而自動分析可縮短檢測工期，減少檢測人員數量，為檢測工作提供極大的便利。
可視化3D顯示也將為缺陷的直觀識別帶來極大便利，其同時借助于小波變換、人工神經網絡、大數據和信息化等技術，十分有利于檢測結果的可視化顯示。
渦流檢驗新技術
隨著現代化步伐的加快，核電廠對檢測技術的要求越來越高。在物理、機械、電子、材料學科和計算機技術、換能器技術、信號處理技術、缺陷識別技術的發展與融入等方面，檢測技術正在不斷取得新的發展、新的應用，這也將大大促進現代檢測技術的發展，不斷提高核電廠檢測技術水平。
來源：無損檢測NDT
