中文字幕一级黄色A级片|免费特级毛片。性欧美日本|偷拍亚洲欧美1级片|成人黄色中文小说网|A级片视频在线观看|老司机网址在线观看|免费一级无码激情黄所|欧美三级片区精品网站999|日韩av超碰日本青青草成人|一区二区亚洲AV婷婷

羽絨纖維主要由絨子組成，其余包括絨絲、羽絲、毛片等。有研究表明，羽絨的鉆絨性主要表現(xiàn)為絨絲和羽絲的鉆出，占鉆絨的92%，鉆出的絨絲一部分為羽絨本身的組成成分；另一部分為絨子在摩擦、擠壓碰撞等條件下，絨子上的單根絨絲斷裂脫落形成絨絲。

此外，羽絨纖維是蛋白質(zhì)纖維，極性較大，在摩擦過程中容易帶電，相互排斥，形成蓬松性。故靠近面料兩側(cè)的羽絨均有貼近面料的傾向。同時，羽絨受到外力容易回彈，回彈過程中空氣鉆出面料，從而推動面料兩側(cè)的羽絨鉆出。

鉆絨的原因很復(fù)雜，總結(jié)起來有內(nèi)因和外因兩方面——

內(nèi)因

由于羽絨是獨特的樹枝結(jié)構(gòu)的蛋白質(zhì)分子，容易摩擦帶電，發(fā)生同性相斥從微孔或縫合處漏出，且羽絨的組成成分較多，羽絲和毛片末端較尖銳，也容易從織物中鉆出。

外因

影響鉆絨的外在因素包括織物的緊度、縫合條件、充絨方式。

1.織物的緊度是綜合考慮紗線細(xì)度和密度兩個因素，曹宗華等人通過試驗表明織物緊度為影響鉆絨性的顯著因素。

2.縫合條件包括縫紉的針跡密度、縫紉針型號、縫紉線規(guī)格、線跡和縫型以及縫合層數(shù)。羽絨制品在縫制過程中會形成針眼，易造成羽絨鉆出。

3.常見的充絨方式分為兩種：先絎線后充絨和先充絨后絎線。羽絨制品通常有3種基礎(chǔ)絎縫格式。橫向絎縫，V型絎縫和格子絎縫。對于橫向絎縫可以采取先絎線再充絨，主要可以避免因絎線工藝造成穿刺面料引起的鉆絨。而V 型絎和格子絎縫很難實現(xiàn)先絎線再充絨，故建議先充絨后絎線。

羽絨通常被作為填充物來做成服裝和寢具。目前國內(nèi)常見的羽絨制品標(biāo)準(zhǔn)包括：

GB/T 14272—2011《羽絨服裝》

FZ/T 73053—2015 《針織羽絨服裝》

QB/T 1193— 2012《羽絨羽毛被》

QB/T 1194—2012《羽絨羽毛床墊》

QB/T 1195—2012《羽絨羽毛睡袋》

QB/T 1196—2012《羽絨羽毛枕、墊》

FZ/T 81005—2017《絎縫制品》等。

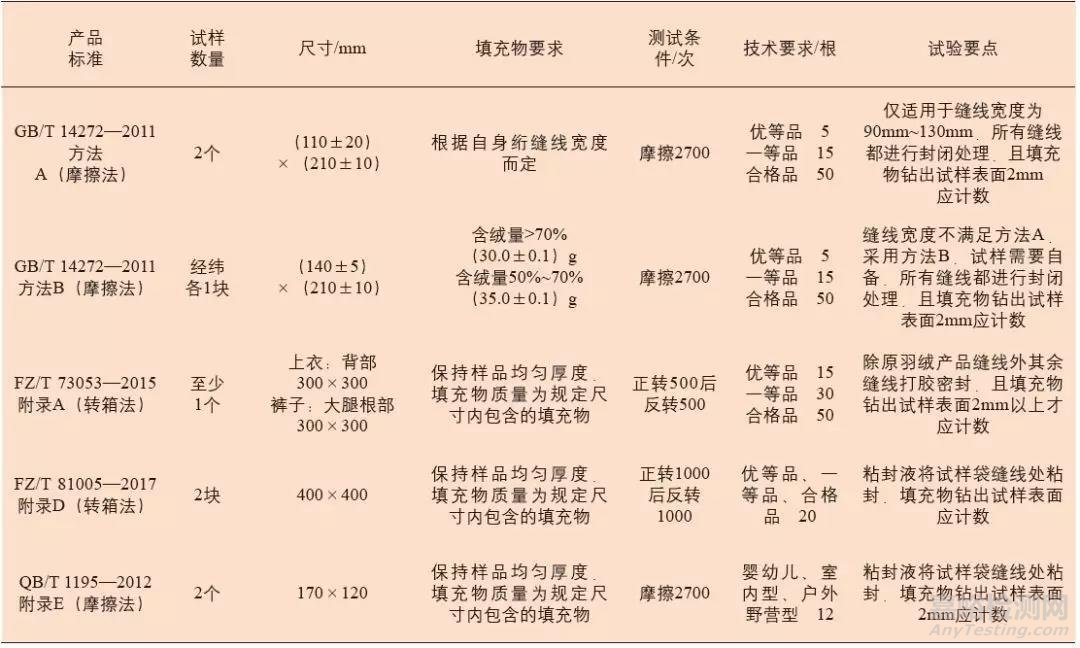

各項產(chǎn)品標(biāo)準(zhǔn)對防鉆絨性能的測試要求如下表所示：

其中QB/T 1193、QB/T 1194、QB/T 1196、FZ/T 81005對于防鉆絨性的測試方法和技術(shù)要求相同。

從表中可以看出，常見羽絨制品的鉆絨性能測試方法有摩擦法和轉(zhuǎn)箱法?？己嗽硎峭ㄟ^縫制一定規(guī)格的試樣袋模擬在實際使用過程中受到的摩擦、擠壓、揉搓等作用，通過計數(shù)填充物鉆出織物表面的根數(shù)來評價鉆絨性能。

除GB/T 14272標(biāo)準(zhǔn)B法外，其余測試方法均是在成品上裁取一定規(guī)格試樣袋縫合進(jìn)行測試，試樣袋羽絨需要填充均勻，試驗前設(shè)備和試樣袋表面清理干凈。

• 模擬作用力不同。摩擦法主要是面料與面料、面料與羽絨之間的摩擦、擠揉作用力；轉(zhuǎn)箱法主要是面料與面料、面料與橡膠球、面料與羽絨之間的混合撞擊、擠壓作用力。

• 鉆絨統(tǒng)計方式不同。除FZ/T 81005轉(zhuǎn)箱法不考慮填充物鉆出試樣表面的長短程度，只要鉆出布面即為1根， 而表1中其余產(chǎn)品標(biāo)準(zhǔn)要求填充物鉆出試樣表面2mm才計數(shù)。大于2mm的描述在實際操作更有可行性。

• 鉆出羽絨的收集方式不同。摩擦法由于采用密封的塑料袋，羽絨損耗少，結(jié)果準(zhǔn)確。而轉(zhuǎn)箱法為透明的有機(jī)玻璃箱體，且箱體較大，鉆出的羽絨收集較困難，容易損耗，影響試驗結(jié)果。

• 試樣袋縫合線處理方式不同。FZ/T 73053標(biāo)準(zhǔn)中明確要求自身縫合線不做封閉處理，而GB/T14272中要求對所有縫合線封閉處理。其余標(biāo)準(zhǔn)對縫合線說明不明確。

• 技術(shù)要求不同。家紡類羽絨制品不論等級或使用類型均采用相同考核要求，相比較而言，針織羽絨服的優(yōu)等品和一等品的防鉆絨考核要求低于機(jī)織羽絨服。因為在一般情況下，針織面料的防鉆絨性能比機(jī)織面料差。

• 填充羽絨質(zhì)量不同。GB/T 14272中方法A與方法B均明確了試樣袋的填充質(zhì)量，其余標(biāo)準(zhǔn)應(yīng)根 據(jù)自身羽絨填充厚度來確定。

機(jī)織羽絨服標(biāo)準(zhǔn)GB/T 14272的鉆絨性能測試要求將全部絎縫線封閉處理，從而忽略了縫線處的鉆絨，而許多情況下出現(xiàn)跑絨現(xiàn)象是縫線處鉆絨厲害。建議對自身縫合線不做封閉處理。

方法A僅適用于縫線寬度為90mm~130mm，當(dāng)不滿足條件時采用方法B。輕薄款羽絨服已成為市場的主要潮流趨勢，縫線寬度一般小于90mm，市場監(jiān)督檢測時往往不能提供相同的織物而無法考核這類羽絨服的防鉆絨性能。建議對于低行距的羽絨服根據(jù)產(chǎn)品自身厚度確定填充物厚度，但應(yīng)同時考慮到摩擦法鉆絨試驗儀中兩塊板的距離做相應(yīng)調(diào)整，具體要求文章未做相應(yīng)研究。

針織羽絨服標(biāo)準(zhǔn)FZ/T 73053試樣袋的羽絨填充質(zhì)量未做說明。建議增加鉆絨試驗預(yù)處理，即將試樣拍打均勻，適當(dāng)擠壓空氣，減少縫合時羽絨移動引起的填充物不勻。同時在正轉(zhuǎn)完成計數(shù)后，將羽絨服重新放回的表述有欠妥當(dāng)，建議修改為試樣袋。

絎縫制品標(biāo)準(zhǔn)FZ/T 81005中將試樣袋縫線處用粘封液粘封的表述比較含糊，縫線的封閉處理未指明是否對試樣原有的縫線進(jìn)行處理。建議對自身縫合線不做封閉處理。該標(biāo)準(zhǔn)中鉆絨性能考核明確要求只考核羽絨羽毛制品，羽絨羽毛制品的定義為填充物成分為100%的羽絨或100%的羽毛。但鉆絨性測試方法附錄D中對于填充物的要求為本身填充物材料，可以是羽絨羽毛也可以是羽絨羽毛與其他類似材料的混合物。與標(biāo)準(zhǔn)羽絨羽毛制品定義相互矛盾，建議去掉填充物中的其他類似材料混合物的表述。同時在適用范圍明確可以用于服裝的絎縫制品，對于引用該標(biāo)準(zhǔn)的羽絨服鉆絨性測試需要40cm的正方形試樣2個，取樣存在困難。建議標(biāo)準(zhǔn)增加對羽絨服鉆絨性能測試方法，可以根據(jù)機(jī)織面料和針織面料引用相應(yīng)的產(chǎn)品標(biāo)準(zhǔn)。

羽絨羽毛睡袋標(biāo)準(zhǔn)QB/T 1195中值得注意的是測試步驟按照GB/T 12705.1進(jìn)行，但填充物質(zhì)量不能根據(jù)GB/T 12705.1中要求，而應(yīng)該根據(jù)產(chǎn)品自身厚度。
