無線電

業務保護

輻射騷擾限值

除36.201.1a）1）-3）規定的設備外，其他設備和系統應根據GB4824工業、科學和醫療(ISM)射頻設備 騷擾特性 限值和測量方法 進行分組、分類和測試

傳導騷擾限值

GB4824設備的分組與分類

分組

1組：本標準范圍內除2組設備外的其他設備

例：心電圖和心磁圖設備和系統、超聲診斷設備、脈沖血氧計、輸液泵、體外碎石設備

2組：包括以電磁輻射、感性和（或）容性耦合形式，有意產生并使用或僅使用9kHz~400GHz頻段內射頻能量的，所有用于材料處理或檢驗/分析目的的所有工科醫射頻設備。

例：磁共振成像系統、透熱療法設備（短波、超短波、微波治療設備）、熱療設備、高頻手術設備和系統

分類

A類：非家用和不直接連接到住宅低壓供電網設施中使用的設備。

B類：家用和直接連接到住宅低壓供電網設施中使用的設備。

受試設備（EUT）發射限值根據分類、分類而定。

1組設備電磁輻射騷擾限值

頻段/MHz

騷擾限值/dB(μV/m)

在試驗場

在現場

1組A類設備測量距離10m

1組B類設備測量距離10m

1組A類設備 測量距離30m(距指設備所在建筑物外墻的距離）

0.15~30

在考慮中

在考慮中

在考慮中

30~230

40

30

30

230~1000

47

37

37

在試驗場測量時，A類設備電源端子騷擾電壓限值

頻段/MHz

A類設備限值/dB(μV)

1組

2組

2組a

準峰值

平均值

準峰值

平均值

準峰值

平均值

0.15~0.5

79

66

100

90

130

120

0.50~5

73

60

86

76

125

115

5~30

73

60

90~70隨頻率對數線性減小

80~60隨頻率對數線性減小

115

105

注：應注意滿足漏電流的要求。

A電流大于100A/相，使用電壓探頭或適當?shù)腣型網格（LISN或AMN）

測試方法

用天線接收受試設備（EUT）通過空間傳播的騷擾輻射場強。天線接收到的總場強為直達波和反射波的矢量和。接收到的場強由天線轉換為電壓，饋送至測量接收機進行測量。

在RE測試中，天線的高度（1~4m）、天線的極化方向（水平和垂直）以及轉臺的角度360°都需要不斷改變，以求檢測到設備輻射的最大點。

EUT布置

系統按產生最大騷擾的方式布置。

選擇不同的工作模式，尋找最大值。

臺式EUT放置在80cm桌面，落地式設備放置在地面，保證設備與地面絕緣。

按實際工作條件連接電纜（預留接口需連接線纜），必要時增加負載和模擬器。

試驗

布置圖

測量方法

測量EUT沿著電源線向電網發射的騷擾電壓，測量頻率為150kHz~30kHz，測量一般在屏蔽室內進行。目的是不影響連接到同一電源網絡的其他設備正常工作。測量時需要在電網和EUT之間插入一個人工電源網絡（AMN）。

EUT布置

選擇不同的工作模式，尋找最大值。

一般情況，臺式EUT放置在80cm桌面，落地式設備放置在地面，保證設備與地面的絕緣，離接地板40cm，EUT界面離AMN 80cm。

按實際工作條件連接電纜（預留接口需連接線纜），必要時增加負載和模擬器。

試驗

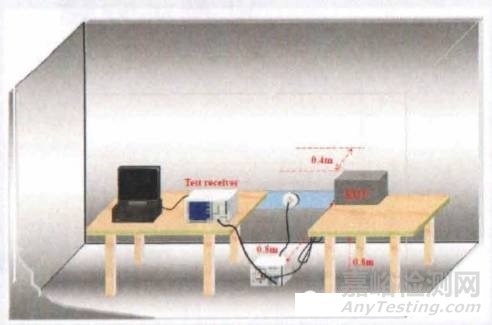

布置圖

諧波電流

供電網絡中的諧波電流，指的是頻率為供電網絡基波頻率整數倍（倍數大于1）的正弦波電流分量。例如供電電網為50Hz的正弦波，2次諧波為100Hz，3次諧波為150Hz。

諧波次數：2≤n≤40

存在原因

當設備含有非線性元件（如整流器、開關電源、電子熒光燈等）時，輸入的正弦電壓波形經過非線性元件后，波形發射畸變，電流波形隨之畸變，該畸變的電流波形分解成和各次諧波分量后，經電源線注入電網。

主要影響

1電纜和傳輸線上流過不提供有效功率的電流，產生浪費的熱。

2使三相供電系統中的零線電流增大，容易使零線過載

3引起電壓失真，降低負載的功率因素，使接在同一網絡的電容器和電極產生熱、降低輸出、并增加噪音

4對接在同一網絡中的其他設備產生電磁干擾。

適用要求

每相額定輸入電流小于等于16A且預期與公共電網連接的設備和系統，應符合GB17625.1中諧波失真的限值要求。

如果設備或系統既有長期又有瞬時電流額定值，則應使用兩個額定值中較高的來確定是否適用GB17625.1

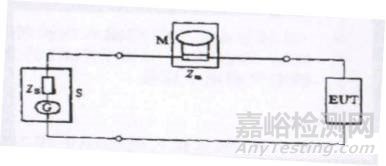

測量電路

示意圖

存在原因

日常生活中越來越多的電器的使用，特別是有自動控制通斷的設備的使用，使電網負荷頻繁變化，引起電網電壓產生波動，進而使接在同一網絡的照明設備的亮度發生變化。

主要影響

閃爍容易使人煩惱，特別對癲癇病人的健康特別有害。

適用要求

適用于每相輸入電流等于或小于16A，打算連接到相電壓為220V至250V、頻率為50Hz的公用低壓供電系統，并且無條件連接的電氣和電子設備。

每相額定輸入電流小于等于16A且預期與公共電網連接的設備和系統，應符合GB17625.2中關于電壓的波動和閃爍的要求。

如果設備或系統既有長期又有瞬時電流額定值，則應使用兩個額定值中較高的來確定是否適用GB17625.2

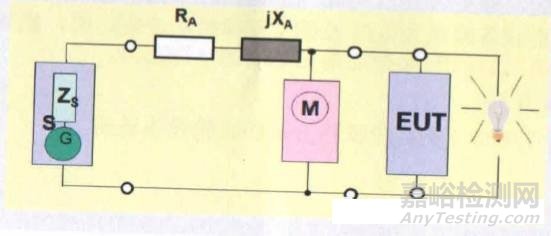

測量電路示意圖
