熱像儀是一種非接觸的測溫儀器，通過對物體表面的熱（溫度）分布成像與分析，能夠快速發現物體的熱缺陷。在材料散熱、隔熱等特性，材料結構與強度測試，材料形成過程的溫度監測，材料在加工中的溫度均勻性和燃燒形態等研究中，熱像儀有著廣泛的應用。本文結合具體案例，教大家怎么用Fotric288熱像儀發現熱缺陷。

1、材料力學特性分析

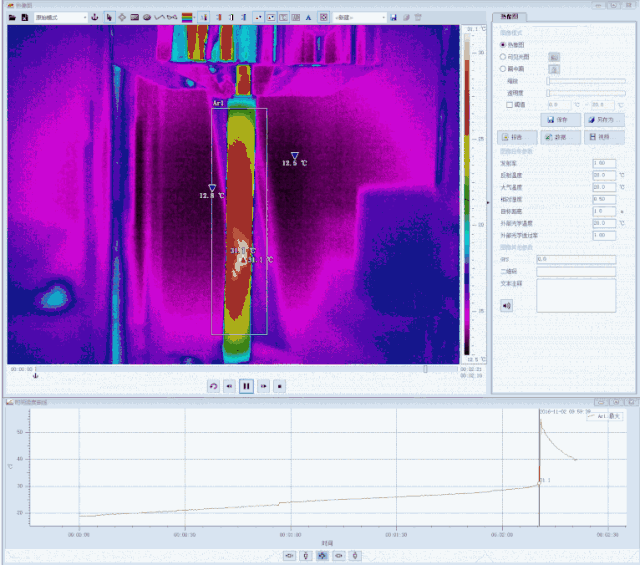

巖石、碳纖維等材料受拉升、擠壓等外力作用，會產生內應力及細微錯位摩擦而溫度升高，直至斷裂時。Fotric288熱像儀支持全輻射熱像視頻流（Full radiometricthermal video），憑借出色的熱靈敏度和高速記錄功能，可完整記錄材料拉伸斷裂瞬間的溫度，以及溫度變化過程，幫助分析材料特性。

在錄制全輻射熱像視頻時，F(xiàn)otric288熱像儀支持視頻自動采集，可提高研發效率。溫度觸發、時間觸發以及I/O外部觸發等3種自動采集模式，讓用戶有更多時間用于測試數據分析。

2、材料散熱研究

Fotric288熱像儀能檢測不同材料的散熱能力對比；材料的涂抹厚度是否滿足散熱要求，是否均勻。對所采集的溫度數據，配合AnalyzIR軟件做分析時的3D溫差模式（ΔT）,可以直觀觀測到設計溫度或理論值之外的異常熱分布。

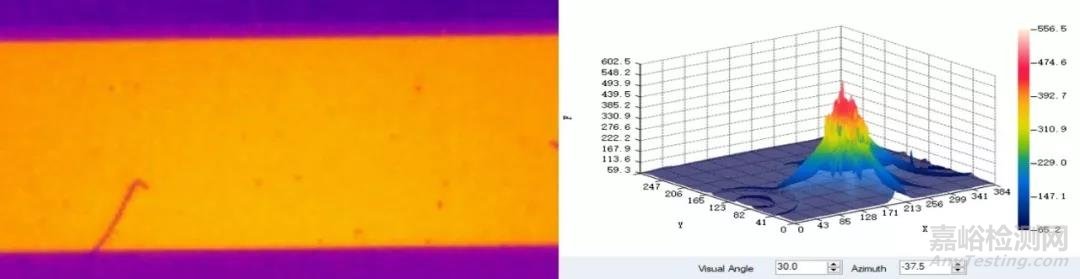

▲材料散熱分析

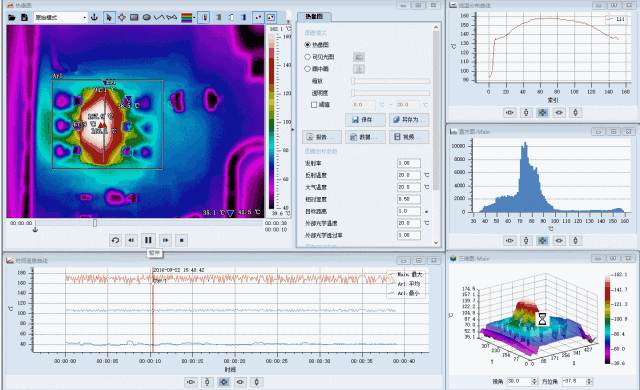

▲芯片散熱分析

3、光熱治療中納米材料的溫度研究

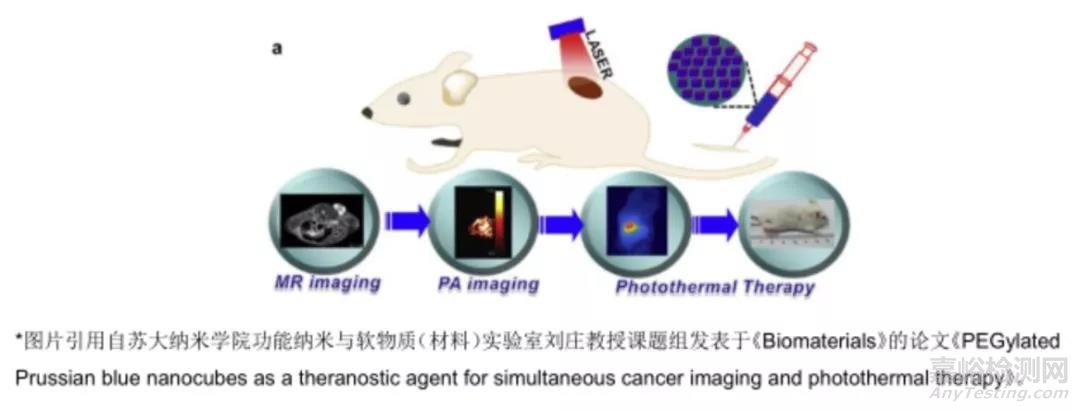

光熱治療是當下腫瘤治療的前沿與熱點，核心是具有超強光熱轉化效率的納米材料的應用。光熱治療效果與納米顆粒在腫瘤部位的累積數量、腫瘤位置、光照參數以及光照模式相關，溫度是最重要的物理評估量之一。在藥物研究階段需要確認不同藥物、不同濃度的溫升過程。

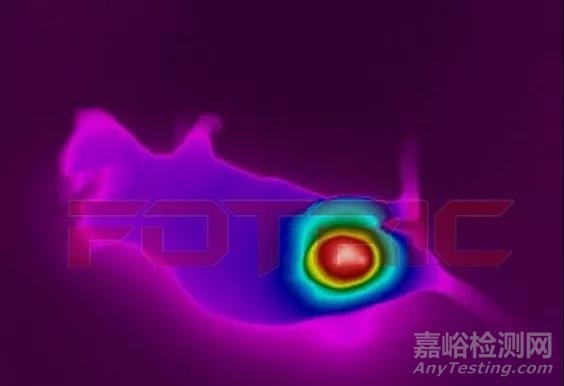

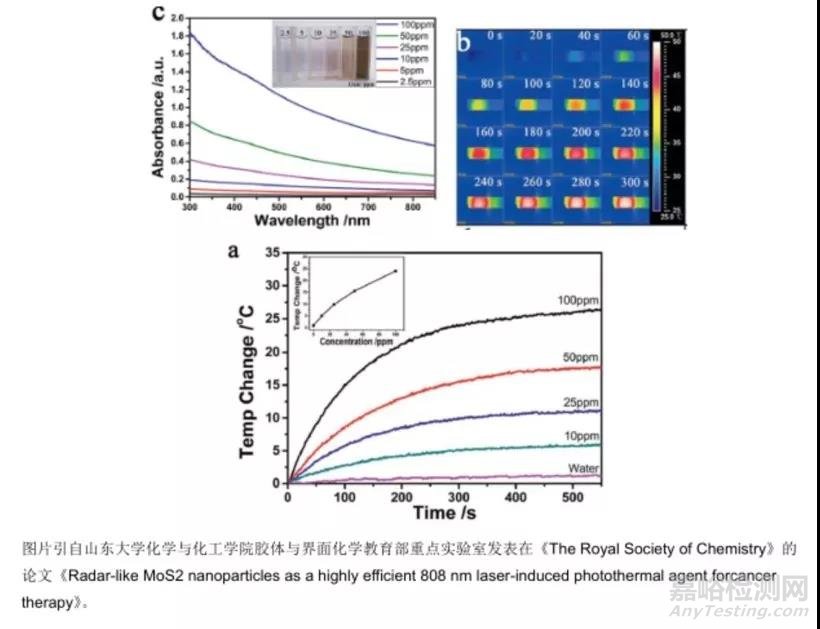

FOTRIC 288熱像儀，非接觸檢測整個癌變組織在激光照射下的溫度變化，不對實驗產生任何干擾。全輻射熱像視頻記錄腫瘤靶向治療過程的全溫升過程，配合AnalyzIR軟件，對不同濃度材料溫升做對比測試，直觀呈現實驗效果。

4、鋰電池充放電中的發熱研究

鋰電池充放電實驗，用來測試性能穩定性，以防使用中出現嚴重發熱等情況。利用FOTRIC 288熱像儀全輻射熱像視頻流功能，可以捕捉實驗中整個電池任意點的溫度，且后期可做任意分析。

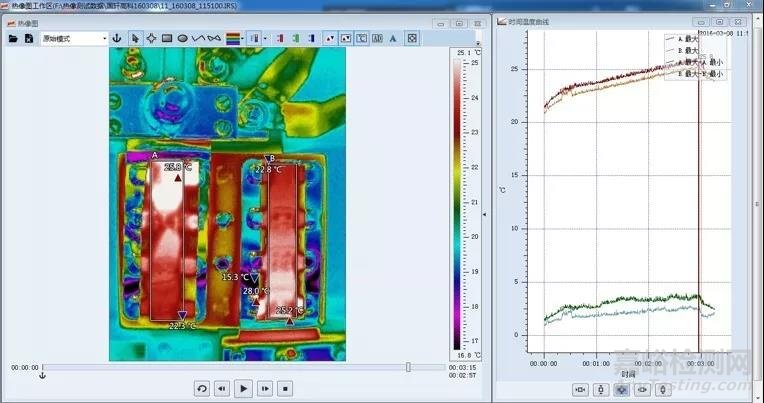

▲對鋰電池進行溫差曲線、時間溫度曲線分析

鋰電池存在短板效應，在充放電過程中，電池組整體溫度應保持相對均勻，不能出現過大溫差。例如，一般手機的鋰電池的溫差控制在5℃或10℃以內，動力電池一般在15℃以內，質量越好，溫差越小，電池的整體效能越高。FOTRIC 288支持溫差時間溫度趨勢展示，自動計算區域內溫差或兩點之間溫差隨時間變化情況，及時發現溫差異常情況。

5、材料成型中的溫度監測

高分子材料是由單體合成的聚合物。在成型過程中，聚合物有可能受溫度、壓強、應力及作用時間等變化的影響。影響材料的結構、質量。用熱像儀觀察反應溫度，研究不同反應溫度下材料的結構與質量，確認最佳反應溫度。

FOTRIC 288熱像儀具有毫秒級的反應時間，搭配100微米微距鏡，可以觀測細微目標，例如兩滴單分子材料整個聚合反應過程中的溫度分布情況；具有全輻射視頻流，可以錄制全輻射視頻，便于后期分析；與產品搭配的PC軟件AnalyzIR具有強大的分析功能，可形成溫度時間曲線等直觀看到產品的溫度變化過程；可以導出溫度時間曲線便于研究使用。

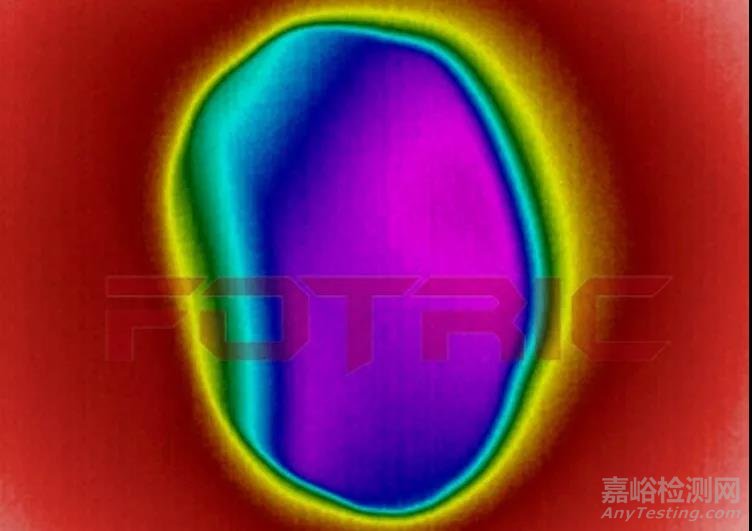

▲搭配100微米微距鏡觀察兩滴單分子材料反應過程。

熱像分析，絕不僅僅是一張熱像圖。具有全輻射熱像視頻流和強大分析功能的Fotric288熱像儀（屬于FOTRIC 280系列），是一臺為科研而專門設計的專業設備，但使用起來就像攝像機、數碼相機一樣簡單。
