行業難題



新能源汽車系統組成復雜，涉及到到電、磁、控制、機械、流體等不同的物理域；以及總體、機械、氣動外形、電子電氣等不同設計部門。如何綜合考核各個關鍵部件的電磁、結構、溫升等性能；如何綜合評估系統與部件的匹配性；如何在各個設計部門中協調設計？上述問題涉及到橫向多域設計，又涉及縱向多層次設計，甚至需要綜合考慮流程與數據管理等問題。



新能源汽車動力系統均由高性能牽引電機提供扭力輸出，在仿真設計和研發過程中涉及到流體、結構、溫度、電磁和控制等多個領域的復雜多物理場問題。



新能源汽車動力電池是一個全新的部件，在設計階段主要考慮到試用過程的安全性以及使用壽命的管理。這兩者分別與汽車的碰撞安全性以及電池的熱管理最為相關。碰撞安全性涉及到電池的安全使用與否，而電池包的熱管理則很大程度影響電池包的整體壽命和續航里程。



整車級EMC測試標準主要限制定了車載發射器和車外輻射源工作時車輛的EMC性能。車內電子設備數量眾多，新能源汽車更甚，都有可能成為輻射干擾源或被干擾體，如電機、變流器、各種天線、ECU等，種類繁多、頻譜跨度廣、且安裝位置多樣。如果將EMC問題都壓縮在整車的最后設計階段，則設計者需要付出更多的代價。



解決方案



針對新能源汽車的各個方面，安世亞太均提供統一、精準的分析系統和解決方案。



1、鋰電池的散熱

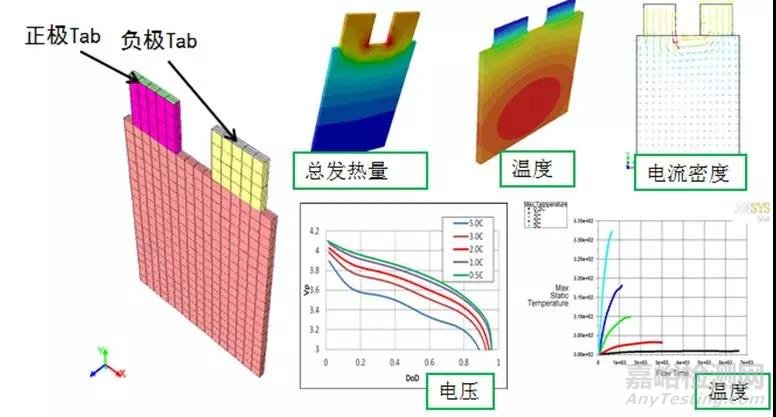

ANSYS Fluent 對單體鋰電池定制了MSMD模型，內置三個1D的電化學模型來計算電池內部的電流及熱量生成，用于也可以通過自定義的程序來求解電化學反應的過程。MSMD模型可以大大簡化單體電芯的熱分析過程，并且其計算精度也能夠滿足工程要求。





ANSYS Fluent 對鋰離子電池包熱管理分析，最主要的問題是工作溫度問題及電池溫度均勻性問題，這個溫度均勻性可以分為電池模組內的均勻性和模組之間的溫度均勻性。在電池包的熱分析中，ANSYS CFD有其巨大的優勢：





一是模型簡化處理方面的優勢，電池包內部結構通常非常復雜，其中包含螺栓、支撐結構、銅片等細節，而熱分析中所需要的關鍵部位，如換熱流道、電芯等是包裹在這些復雜的結構下，需要提取出來以供CFD計算。使用ANSYS Space Claim幾何建模及修復工具則可以較為專業且快捷的對幾何模型進行簡化處理，并得到用于計算的模型。



二是求解器模型方面的優勢，ANSYS Fluent中的流動方程耦合MSMD模型的電化學方程，可以得到更為準確的溫度分布，以更為準確的指導換熱設計。

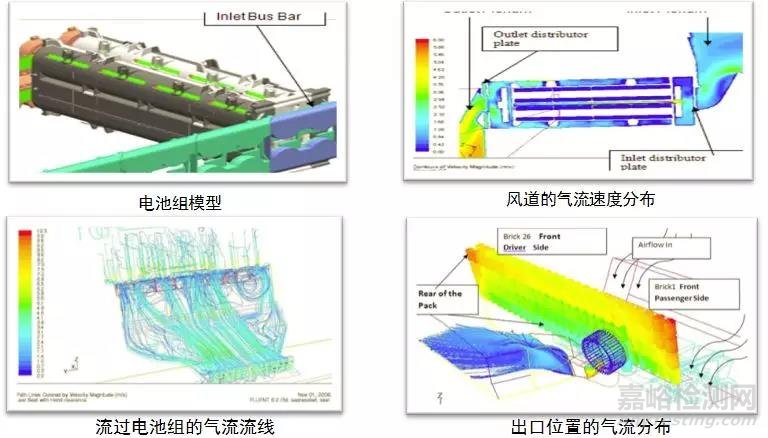

麥格納國際混合動力汽車電池包熱管理模擬

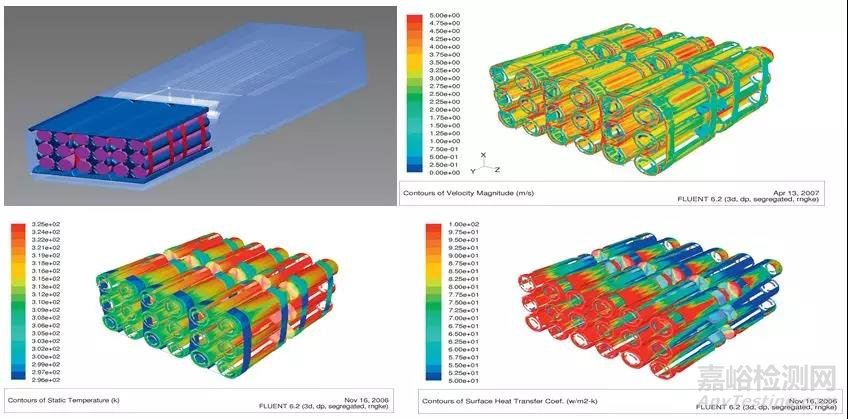

福特和德爾福合作的全混合電動車電池包散熱系統設計

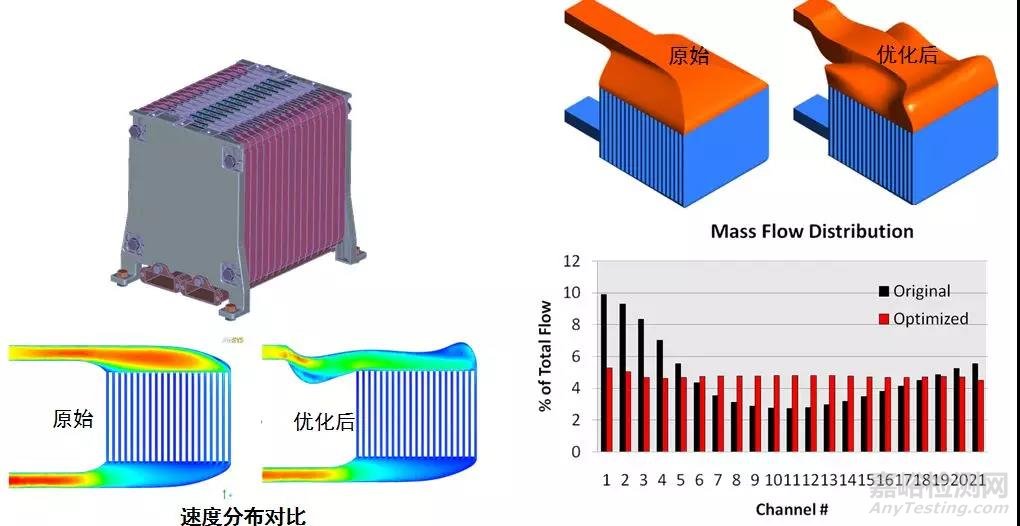

 電池模組風道優化案例



針對電池包還需要進行結構強度分析，比如翻轉，沖擊，跌落分析等。試用ANSYS分析軟件，觀察電池包在各種工況中結構表現情況，快速，安全，可行。



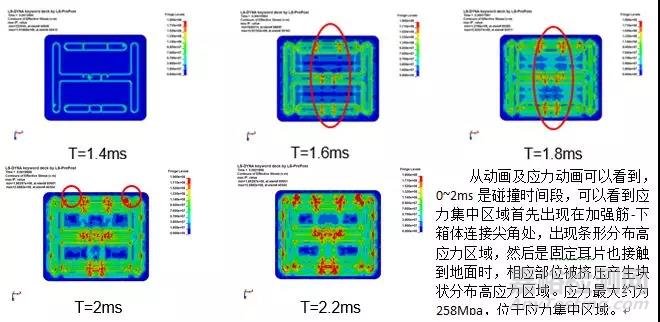

鋰離子電池包跌落分析結果



2、電驅動系統分析



新能源汽車電機及驅動/控制系統設計包括電氣、電磁、熱、流體、結構、噪聲、控制等多物理場、多層次、集成化設計內容，迫切需要引進新型電機設計解決方案，透過平臺化的方法，形成集多物理場協同設計工具為一體的，糅合高性能計算技術和多學科優化技術的數字化研發環境。



• 電機本體設計



根據電機本體永磁化、無刷化、高速化、高效節能化的發展趨勢、研發需求和技術挑戰，全面考慮了電機本體設計的各方面，包括：基于磁路法的電機快速設計、初始方案評估和優化設計；基于瞬態電磁場有限元分析的電機精確分析和參數化/優化設計；基于有限元的熱、應力、形變分析；基于有限容積法的流體熱分析和散熱系統優化；基于電磁、熱、結構單/雙向耦合的多物理場耦合設計；基于電磁、振動、噪聲自動化設計流程的耦合設計等。



通過快速優化傳統的電機設計方案，實現高效節能化；通過高效探索和積累無刷及永磁電機設計經驗，實現無刷化、永磁化；通過優化設計電機在高速時的電磁和多物理場耦合特性，實現高速化。

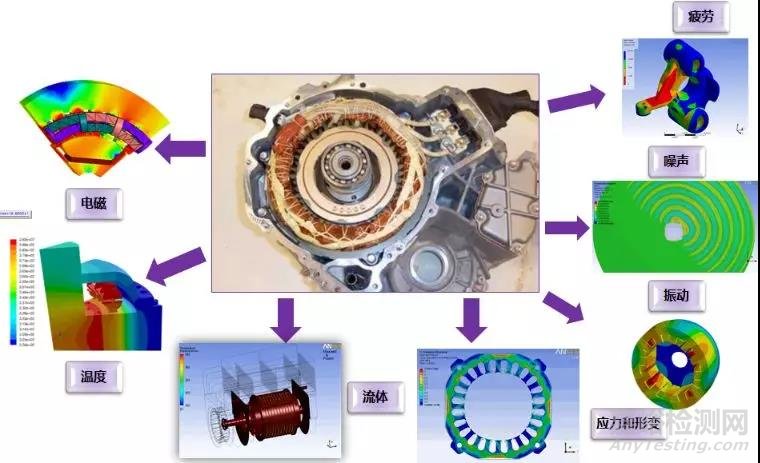

電機電磁、結構、熱等多物理場耦合設計

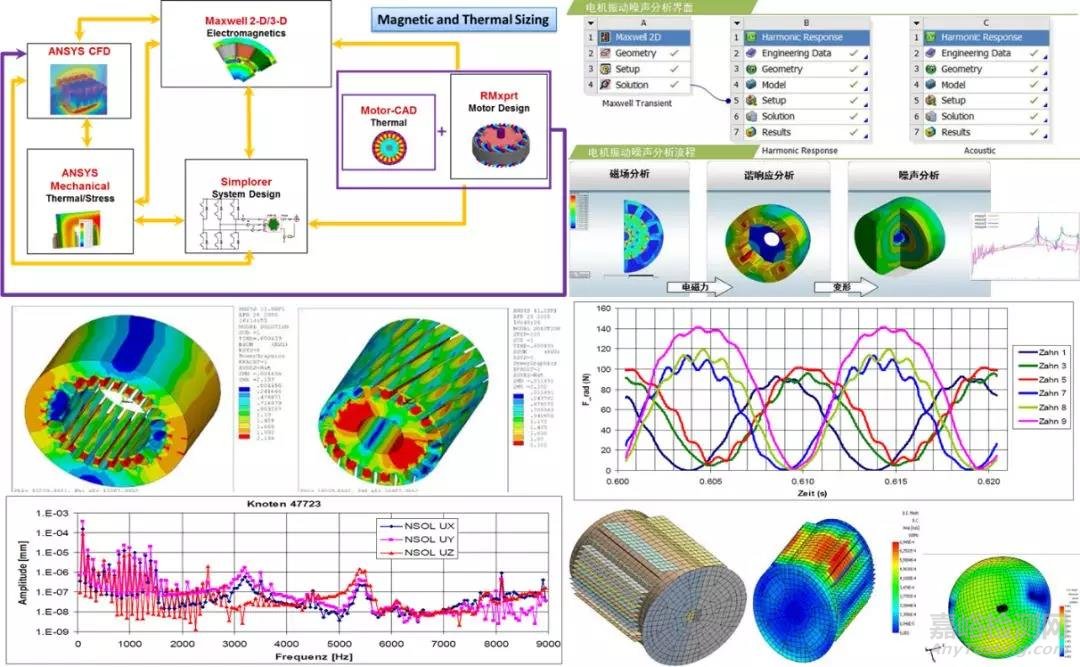

ANSYS統一平臺下多場耦合計算電機結構，熱，聲場，電磁場分析



• EMC/EMI電磁兼容和干擾分析



在現代電驅動系統研發中，電磁兼容和干擾日益成為設計瓶頸。以EV/HEV電驅動系統為例：牽引電機高速運行，大功率IGBT以幾十KHz頻率開關所導致的各種高低頻電磁干擾將直接影響各種控制信號檢測和傳導；線纜、IGBT、母排、PCB關鍵路徑走線等寄生參數也會直接影響各種功率和控制信號的傳導；PCB控制板級信號串?dāng)_和電磁輻射干擾；各種車載電磁設備分布在有限的車體空間內，相互之間也存在電磁干擾，影響設備的性能；車載各種高低頻感應、輻射和傳導干擾不僅會影響電磁設備的性能，而且容易導致控制系統誤動作或失控，影響整車運行性能，甚至造成故障和事故；如何有效地設計各種共模和差模濾波器，IGBT和控制器封裝、車載電磁設備布局、以及各種電磁屏蔽措施都變得至關重要。因此，研發高品質的電驅動系統，就必須解決電磁兼容設計問題。

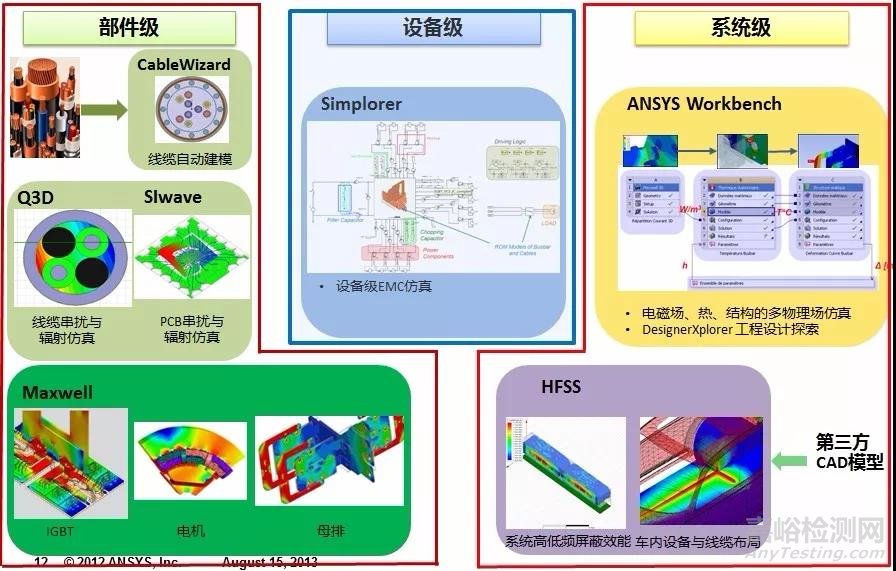

ANSYS電磁系列軟件對不同部級進行分析，統一虛擬實驗環境
