【引言】



作為鋰離子電池（LIBs）的廉價替代品，鉀離子電池（KIB）正在引起越來越多的研究興趣。KIB受益于K⁺/K氧化還原對較低的氧化還原（-2.93V vs SHE），接近Li⁺/Li的-3.04V（vs SHE）的值，和遠低于Na⁺/Na（-2.71V vs SHE），這確保了寬電壓窗口和高能量密度。同時，作為廣泛使用的材料的碳基負極中K⁺的嵌入電位位于?0.2V與K⁺/K之間。這樣的電位可以避免鉀金屬鍍層形成枝晶，從而確保更安全的充電/放電過程。然而，由于K⁺的大尺寸，能夠維持重復的K⁺的穩定的電極材料插入/脫嵌循環極其不足。



【成果簡介】



近日，在中科院化學所萬立駿教授和曹安民教授的帶領下，與美國阿貢國家實驗室和中科院物理研究所合作，通過結構工程開發了用于KIB的高性能負極電極材料，所述電極材料為空心互連結構，形狀類似于神經元細胞網絡。使用三聚氰胺-甲醛樹脂作為原始材料，根據樹脂在其熱解過程中的化學性質確定了兩步結構轉變：在初始加熱階段，醚鍵的剪切會軟化樹脂骨架，然后在較高溫度下，強烈氣體的釋放可以將四角形構建塊膨脹成中空結構，形成一種有趣的HINCA型材料，該材料不僅能夠促進K⁺/e^-的傳輸，而且還確保用于穩定的鉀化/去透明過程的彈性結構。當用作KIB負極時，電極能提供在0.1C下340mAh g-1超常的可逆容量，卓越的循環穩定性（在0.5C下超過150次循環幾乎沒有容量衰減）和優良的庫侖效率（初始循環為72.1％和在循環中超過99％）。相關成果以題為“Engineering Hollow Carbon Architecture for High-Performance K-Ion Battery Anode”發表在JACS上。



【圖文導讀】



圖1.熱分解后MF前體和碳產物的SEM圖

（a）MF樹脂泡沫的SEM圖，顯示了四腳接頭的互連網絡。插圖顯示了四腳接頭橫截面的SEM圖，

（b）通過將樹脂前體加熱至1300℃制備所制備的碳產物的SEM圖。四角形關節變成球形，而整個網絡幾乎沒有變化，表現出類似于生物神經網絡的結構。插圖是碳產品四足體中心的放大SEM圖，

（c）所形成的碳的四腳體接頭的橫截面的SEM圖，其由FIB技術切開并發現其內部是空心的，

（d）四腳體單元的斷臂SEM圖，

（e）一個典型的神經元結構的卡通畫。

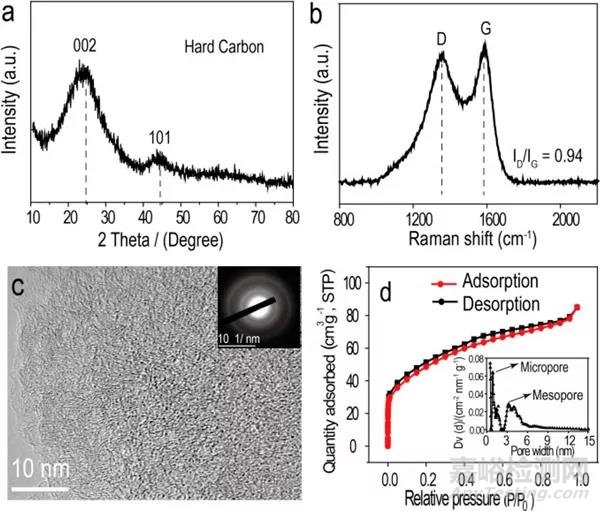

 圖2.形成的碳產品的結構表征

（a）XRD圖，

（b）拉曼光譜，

（c）HRTEM圖（插圖顯示選擇區電子衍射（SAED）圖），

（d）N₂吸附和解吸等溫線（插圖顯示詳細的孔尺寸分配）。



圖3.碳產品的形態特征與加熱參數的函數關系

（a-c）當樣品以5℃min^-1的溫度速率加熱到不同溫度時，四腳接頭的形狀變化：（a）365℃，（b）400℃和 450°C。（a-c）的插圖分別顯示FIB切片接頭的相應SEM圖像以顯示其先天結構，

（d-f）通過在不同溫度下將樹脂前體加熱至1300℃形成的碳產物的SEM圖像：（d）0.5℃min^-1，（e）10℃min^-1和15℃min^-1。破碎的顆粒用白色箭頭標出。每幅圖中的插圖顯示了四腳體連接的放大SEM圖像。

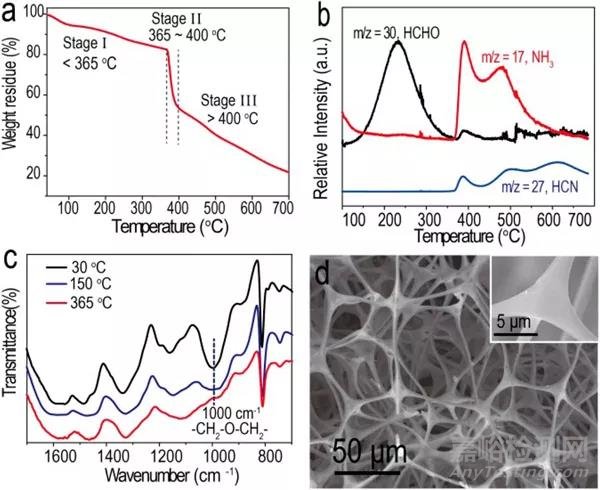

圖4. MF樹脂熱降解過程的特征

（a）MF樹脂的TGA曲線，

（b）不同加熱階段釋放氣體的質譜分析，

（c）在不同溫度下加熱后，MF樹脂泡沫的FTIR光譜。位于1000cm^-1波長的醚鍵在加熱時逐漸降低其強度。

（d）當引入額外的預熱程序時形成的碳產物的SEM圖像：首先將樹脂在360℃加熱10小時，然后冷卻至室溫，然后將前體加熱至1300℃（5℃ min^-1）為碳樣品。與未經相同MF樹脂泡沫預處理制備的球形接枝物相比，制備的產物在四腳體接頭處顯示出平坦的表面。

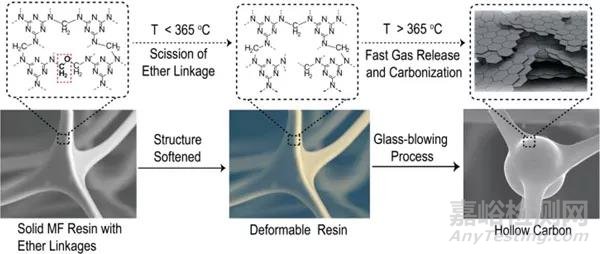

圖5.自發形成中空碳結構的示意圖

MF樹脂在其熱解過程中的兩步結構轉變。首先，在溫度低于365℃的初始加熱階段，發生了醚鍵的剪切，導致大分子破裂并軟化樹脂。在這個加熱階段之后，MF骨架將變得高度可變形。其次，當溫度高于365℃時，通過樹脂的熱分解引發玻璃吹制過程。快速釋放氣體會使四腳體構件膨脹成空心球形結構。最后，高溫碳化過程后會形成硬碳。

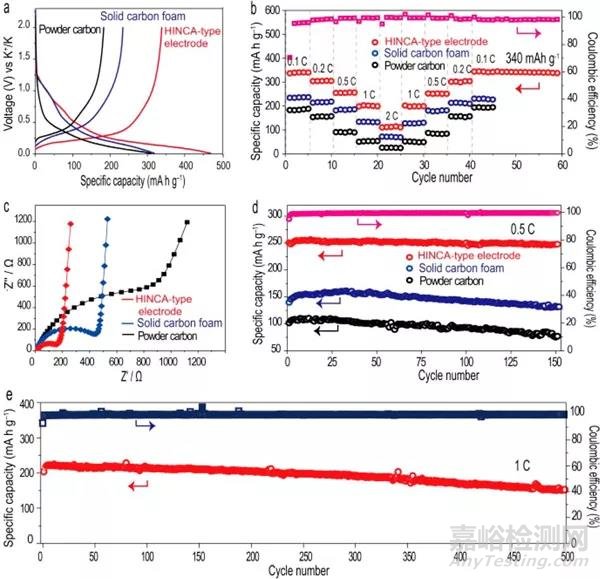

圖6. KIB中HINCA型樣品的電化學表征

（a）HINCA型產品的在1C下首圈充放電曲線，

（b）HINCA型產品的倍率性能測試，

（c）HINCA型產品的電化學阻抗譜，

（d）在5C下循環150圈的HINCA型產品的可逆容量和庫侖效率，

（e）在1C下連續循環500圈的HINCA型產品的可逆容量和庫侖效率。



小結



總之，團隊證明了碳的結構工程為實現KIBs的高容量和穩定負極提供了有效途徑。使用MF樹脂作為原材料，成功地通過簡單的熱解過程將這種聚合物前體轉化為空心相互連接的神經元樣碳結構。這種獨特的碳結構和中空特性一起確保了高度穩定和有效的結構，以實現用于KIB的高性能負極材料。制備的HINCA型電極能夠在0.1C下提供340mAh g^-1的可逆容量，具有極好的循環穩定性（在0.5C下循環150次無容量衰減）和卓越的庫侖效率（初始循環72.1％，長時間循環超過99％）。團隊的工作不僅為以前未探索的碳空心化機制提供了見解，有可能進行大規模生產，而且為功能材料向KIB高性能負極材料的結構設計和優化開辟了新的途徑。
