     外科手術器械通常采用不銹鋼制造。工業上使用的不銹鋼超過80種，不過從彈性、硬度、剛性、耐磨性、抗拉強度和韌性等綜合因素考慮，適合制作手術器械的不銹鋼只有大約10種。目前國際上手術器械最常用的主要是馬氏體型不銹鋼，其次是奧氏體型和鐵素體型不銹鋼。然而，馬氏體不銹鋼的防銹及相關性能在不銹鋼家族中并不盡如人意，國內每年因手術器械銹蝕等引發的用戶投訴為數不少；而奧氏體和鐵素體不銹鋼因其不能通過熱加工硬化，使用范圍又受到諸多限制。鑒于這些因素，國外早在20世紀七八十年代就已經有沉淀硬化不銹鋼用于手術器械的實例。



 沉淀硬化不銹鋼是在奧氏體鉻鎳不銹鋼基礎上發展起來的。由于其中鎳、鉻及其他元素配比適當，在淬火狀態下具有奧氏體組織，因而冷加工性能極佳，便于軋成鋼帶和箔材，而經冷處理后，又能轉變?yōu)轳R氏體，從而使鋼的強度獲得顯著提高。這種鋼由于含有能起沉淀硬化作用的Mo、Cu 、Al、B等元素，因而強度又可進一步提高。沉淀硬化又稱析出強化，是指金屬在過飽和固溶體中溶質原子偏聚區和（或）由之脫溶出微粒彌散分布于基體中而導致硬化的一種熱處理工藝。沉淀硬化不銹鋼按金相組織可分為馬氏體型、半奧氏體型和奧氏體型三類。根據我國2007年實施的國家標準，沉淀硬化不銹鋼共有四個牌號，分別是05Cr15Ni5Cu4Nb（17-4PH）、05Cr17Ni4Cu4Nb、07Cr17Ni7Al（17-7PH）和07Cr15Ni7Mo2Al（PH15-7Mo）。其中：含銅沉淀硬化不銹鋼05Cr17Ni4Cu4Nb（以下簡稱17-4PH）具有良好的機械性能、可硬化。在大多數情況下，其防銹性能不亞于奧氏體不銹鋼，一般應用于既有腐蝕性環境又有高強度要求的航空航天、食品、核工業中的軸類、汽輪機等部件。本人在生產實踐中感到根據17-4PH鋼的這些特性，該鋼材非常適合用來制造某些特殊使用條件的高品質手術器械。本文主要結合17-4PH鋼在手術器械上的應用進行冷熱加工工藝探討。



1.17-4PH鋼的特性

17-4PH鋼是一種具有不穩定奧氏體組織，固溶處理后產生馬氏體相變，再經時效處理，在馬氏體基體上沉淀析出細小、彌散且呈面心立方結構的MX相（富Cu的ε相），從而獲得硬化的馬氏體不銹鋼。在使用狀態下，鋼的基體為板條狀馬氏體，同時還有部分殘余奧氏體、鐵素體以及各種碳化物和金屬間化合物（見圖1）。圖2為17-4PH退火組織。



圖1  17-4PH固溶、時效組織（400×）

圖2  17-4PH退火組織（400×）



馬氏體沉淀硬化不銹鋼0Cr17Ni4Cu4Nb[ GB1220—2007 ]的化學成份規格如表1所示。

表1  化學成分（%）

馬氏體沉淀硬化不銹鋼0Cr17Ni4Cu4Nb 的力學性能要求如表2所示。

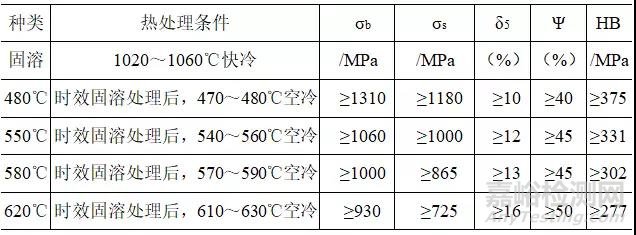

表2 　0Cr17Ni4Cu4Nb 的力學性能

馬氏體沉淀硬化不銹鋼0Cr17Ni4Cu4Nb 的耐蝕性能如表3所示。

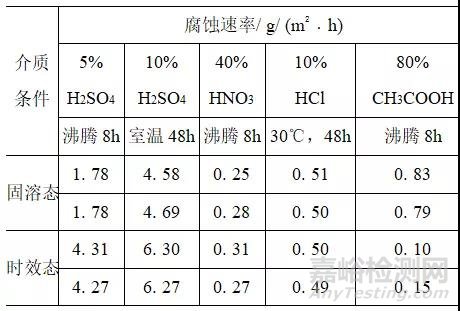

表3　耐蝕性能



2.17-4鋼的加工性能

可以對淬火硬化狀態下的17-4PH鋼進行機械加工，加工條件隨材料硬度的變化而變化。通常使用高速鋼刀具或經過潤滑的硬質合金刀具進行加工。



（1）熱成形

熱成形的溫度范圍950～1200℃。完整的熱處理工藝應該包括固溶處理和時效處理。



（2）冷成形

冷成形只能在軟化狀態下進行，條件限制比較嚴格。在冷加工后，通過固溶處理及時效處理，抗應力腐蝕能力得到增強。軋制、彎曲等加工工序應在軟化狀態下進行，以免引起開裂。



（3）切割

熱切割（等離子、鋸等）?？紤]到熱變質部分，切割程序要適當控制。切割后，要進行研磨以清除氧化層。機械切割可采用剪切、沖壓、鋸等。



（4）熱處理

相對于其他沉淀硬化不銹鋼而言，17-4PH材料的熱處理工藝相對簡便，更接近于普通馬氏體不銹鋼的熱處理操作，采用真空熱處理或保護氣氛熱處理都能獲得滿意的效果。通常17-4PH鋼所采用的熱處理工藝為固溶+時效處理。該鋼的馬氏體轉化起始溫度（Ms）：130℃；轉化結束溫度（Mf）：30℃；固溶溫度：1050℃±25℃×30min～1h，水冷或油至25℃以下。根據產品最終性能要求的不同，固溶處理后通常可以有四種時效工藝可供選擇（見表2），其中：480℃×2h時效處理后，硬度即可達到40HRC以上，獲得最高的機械特性。在更高的時效溫度620℃下，可以獲得更高的延展性。其典型的熱處理工藝如圖3所示，在生產實踐中采用真空高壓氣淬也能達到技術要求。

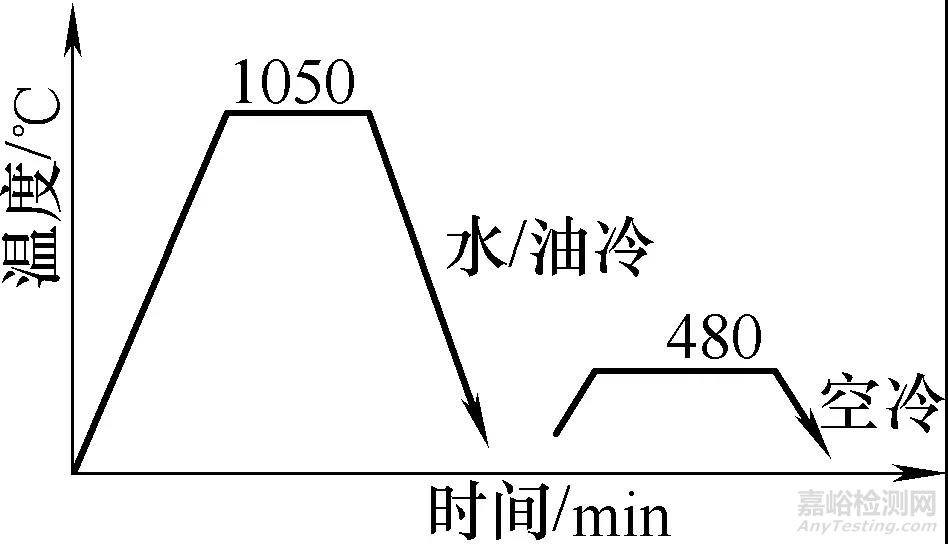

圖3  17-4PH鋼熱處理工藝



（5）焊接

17-4PH鋼具有優良的焊接性能, 可用一般的電弧焊和電阻焊接工藝焊接, 即其他不銹鋼的焊接工藝均可用于17-4PH鋼。另一大優點是焊接前不用預熱。由于其自身的馬氏體結構特點，焊縫金屬中較低的氧含量使其保持了較好的韌性及延展性。為了避免冷裂，應盡量避免滲氫。17-4PH 合金可以和同種的填充金屬進行焊接。如果在焊接不需考慮到17-4PH的機械特性，也可以采用奧氏體填充金屬，之后也不必進行熱處理。我們在實踐中將17-4PH鋼與普通馬氏體鋼焊接，同樣效果良好。



（6）表面處理

17-4PH鋼的表面處理方法與普通不銹鋼基本相同。該鋼材在實施打磨、噴砂、拋光、鈍化等工藝中均沒有特殊要求。17-4PH鋼較強的防腐蝕性能，使它能根據產品使用要求采用光亮或亞光等多種表面處理工藝手段，均能達到較為滿意的效果。只是要注意不同材料組合使用時，17-4PH鋼表面色澤與普通不銹鋼略有差異。



3.應用實例

（1）電外科器械

用間歇放電產生的高頻電流，最初是用于長距離通信。后來人們在試驗中證實了高頻電流經人體會產生熱量，但不會引起電擊和肌肉剌激。20世紀初，火花放電電流己用來治療損傷。今天，電外科器械實際上已經廣泛用于普通外科無血切口，內臟組織塊切除、治療和去除皮膚疾患以及控制出血等。



常用的電外科器械能像手術刀一樣進行切割，因此常被稱為“電刀”，由于是使用高頻電流來實現其功能，因此又常被稱為“高頻電刀”。適合于普外、胸外、泌尿外科、婦科等外科手術。在外科臨床手術中，接上電刀可以切割，而接上電凝鑷（見圖4）常用來起止血作用。

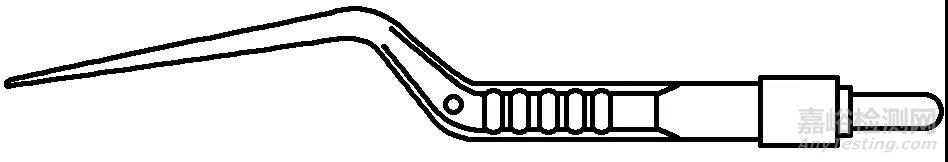

圖4 雙極電凝鑷



早期的電凝鑷一般用馬氏體或奧氏體不銹鋼制成，都存在一個常見的缺陷：器械在操作過程中，因高頻電流所產生熱量與人體組織蛋白接觸后起反應，在器械電極會產生粘接現象，造成器械失效，甚至傷及體內組織。國外多用銀銅合金或改變產品結構來解決粘接問題，工藝相對復雜。我們曾用17-4鋼制成的電凝鑷作電凝試驗，結果表明，粘接的現象明顯改善。其確切的機理還有待論證。不過從金屬導熱原理獲知，粘接是在加熱過程中由于金屬局部過熱引起；而從物理學角度來說，導熱系數是影響金屬局部過熱的重要因素。從相關資料得知，17-4材料的導熱系數在100℃時為18.4（W/mk），500℃時為22.7（W/mk），優于304材料。



（2）微創手術器械

隨著醫學界對疾病的治療水平不斷提高，傳統的開放式外科治療模式受到?jīng)_擊。微創外科已成為21世紀發展的重要趨勢。新的治療方式對手術器械提出了全新的要求。如：微創手術是用帶有微型攝像頭的器械，利用相關器械（見圖5）進行的手術。手術時使用冷光源提供照明，將直徑10mm左右的鏡頭插入腔內，運用數字攝像技術，使鏡頭拍攝到的圖像顯示在專用監視器上。醫生通過監視器屏幕上所顯示的圖像，對病人的病情進行分析判斷，并運用特殊的器械進行手術。是一種創面小、痛苦小的手術。

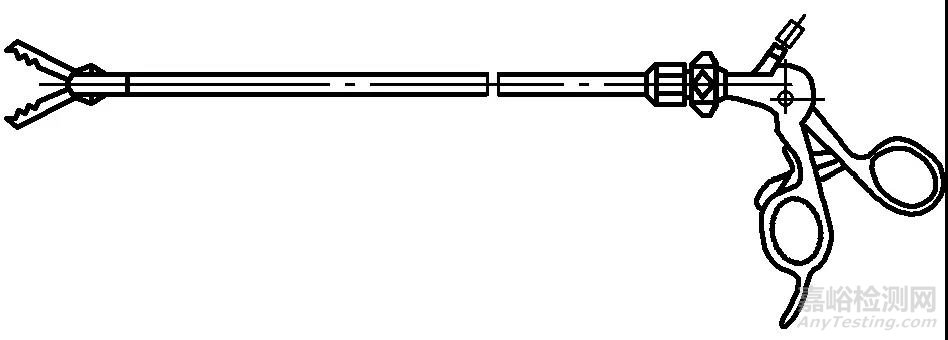

圖5 腹腔鏡器械



從使用功能上劃分，微創手術器械有帶電與不帶電兩類，器械的頭端按臨床需要有鉗、剪、鉤、棒、刀等不同型式。其中帶電微創器械在手術中除了具備抓持人體組織功能外，還兼?zhèn)淞饲懈詈碗娔寡δ?。帶電微?chuàng)器械的使用條件與高頻電刀相類似。這類器械的使用條件比較特殊：醫生可以根據臨床需要選定采用是否通電操作。而無論在是否電情況下，器械都有硬度、耐磨性方面的要求，以保證器械的操作性能；然而，帶電使用時，微創器械頭端將承受150℃以上的高溫（溫度高低受通電時間長短影響），用普通不銹鋼制成的產品使用時常常會因頭端受熱軟化以及表面粘接而失效，而用17-4鋼制造后，其基體硬度在480℃溫度以下一般不會發生變化。臨床使用證明，其耐高溫和不易粘接的優勢明顯，有效地改善了產品的使用性能，延長了產品的使用壽命。



（3） ?？破餍?/span>

近年來，隨著人民生活水平的提高和材料、生物醫學等相關學科的發展，外科領域的新理論、新技術、新材料不斷涌現。國內手術器械無論在品種及品質上都有明顯進步。然而，由于材料及工藝等限制，國內許多手術器械防銹性能不過關，大都只能在不銹鋼產品表面鍍鉻來達到防銹效果，與國際先進水平存在較大差距。由于國際上共認電鍍產品的鍍層（鉻）剝落對患者的危害；此外，電鍍工藝本身在生產過程中也難以滿足綠色環保要求。因此，從手術器械的安全、環保角度考慮，器械表面無鍍層化是必然趨勢。我們在骨科工具研發過程中采用17-4鋼制造咬骨剪（見圖6）手柄，產品表面不再需要經過鍍鉻保護，而是采用金屬本色外觀。經過多次耐腐蝕試驗均符合要求，綜合性能接近國際水平。沉淀硬化不銹鋼的使用，使得我們在生產高品質手術器械方面有了更多的材料選擇。

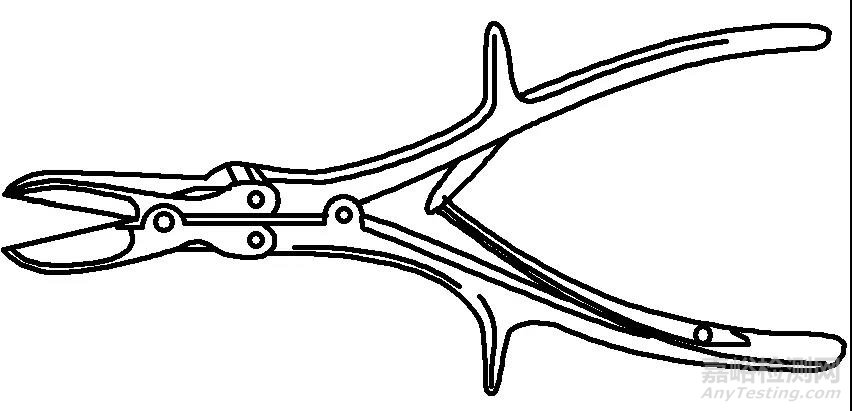

圖6  咬骨剪



4.綜合分析

相對于普通不銹鋼而言，17-4PH鋼具有較高的防腐蝕性能及優良的冷熱加工性能，加工工藝相對簡便，適合用來制造某些特殊使用要求的高品質外科手術器械，隨著技術的進步，其應用范圍有望不斷拓展。當然，在目前階段，鑒于制造成本等因素的考慮，沉淀硬化不銹鋼更適合于制造那些使用條件特殊、附加值較高的產品。
