圖1 10Hz正弦波原信號

分析穩態信號，如圖1所示，設置overlap為0%，加漢寧窗，如圖2所示。

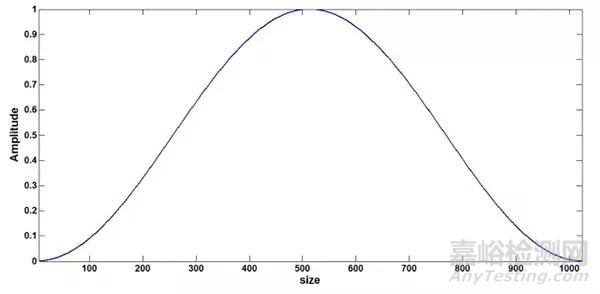

圖2 Hanning Window

一旦加窗，那么加窗后的信號看起來如圖3所示，分析得到的頻譜是從這個加窗后的信號中得到的。

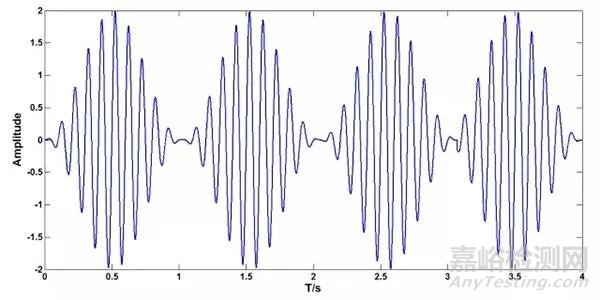

圖3 加漢寧窗后的信號

現在，如果信號不穩定，如圖4所示，結果會怎么樣呢？從圖4中可以看到出現了周期間隔的其他信號，這個可能對分析產生嚴重的影響。（這個信號是一個1Hz左右的正弦脈沖）

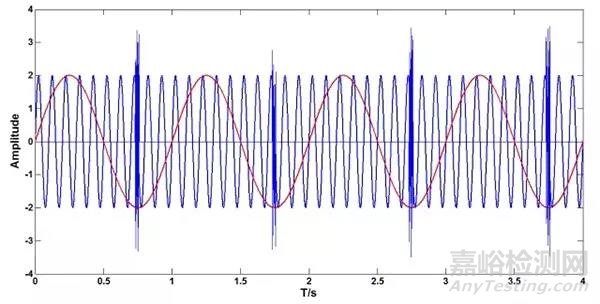

圖4 正弦信號帶有周期的脈沖

圖4中紅色為漢寧窗。對信號施加漢寧窗，overlap設置為0%，得到的結果幾乎與圖3得到的結果相同。因為漢寧窗將時域紀錄的開始和結束端置零了。在這個例子中，剛好周期脈沖位于信號的開始端或結束端。

overlap處理（50%）可捕捉到這個感興趣的周期脈沖，因為計算頻譜是用重疊后的時域紀錄，那么漢寧窗后可調整這個周期脈沖，因此在頻譜計算中包含了它，如圖5所示。

圖5 正弦脈沖重疊50%

相應的結果如圖6所示。圖中藍色為沒有重疊的，紅色為重疊50%，分別由圖4和圖5的加窗的時域信號計算得到。

顯然，當overlap為0時，脈沖信號是丟失的，雖然在加入overlap以后，不能明顯的辨別出脈沖信號的頻率，但的確是有加入新的頻率成分。

這表明當加漢寧窗時，重疊不充分時會存在丟失信號的可能性。

解決方案是：除非你采集足夠長的時域信號，否則，如果overlap設置過低，會丟失部分信號中的頻率信息。

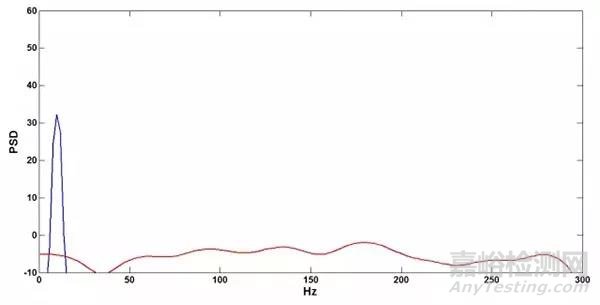

圖6 重疊0%和50%的結果
