選取清河門煤礦主采區12#煤層底板處煤系頁巖，其有機碳含量為4.04%，產氣率為165m³/t，孔隙率為4.6%。取大塊煤系頁巖粉碎研磨后，制取80~110目巖粉，并稱取23.2g巖樣3份。

采用高精度低場核磁共振無損檢測技術對同一個煤系頁巖試樣進行吸附-解吸全過程模擬，測試過程中試樣不取出，以實現對游離態和吸附態瓦斯變化規律的精細化表征。

圖1 MacroMR全直徑巖心核磁共振測試與成像分析儀

考慮到所取煤系頁巖瓦斯主要成分為甲烷，實驗氣體采用純度99.99%的甲烷氣，具體實驗裝置連接如下圖2所示。

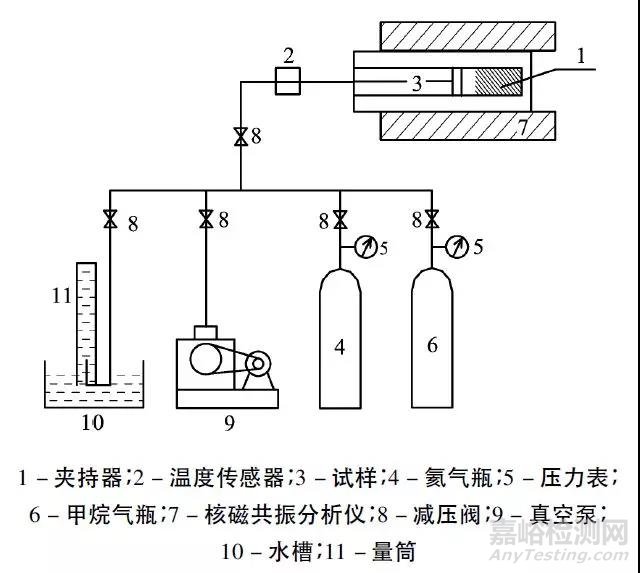

圖2 實驗裝置連接示意圖

按照上圖2的實驗裝置示意圖連接設備后，首先對試樣進行抽真空處理，然后進行如下操作：

（1）吸附過程：煤系巖樣瓦斯吸附時間設定為1h，即數據采集時間間隔為1h，瓦斯壓力依次取為2,4,6,8,10MPa，分別采集并記錄相關實驗數據。

（2）解吸過程：在吸附過程10MPa數據采集完成之后，迅速進行卸壓，數據采集時間間隔設為10min，瓦斯壓力依次取和10,8,6,4和2MPa，分別采集并記錄相關實驗數據。

圖3 吸附過程

圖4 解吸過程

上述兩圖分別為煤系頁巖瓦斯吸附-解吸過程特性的核磁共振試驗T2圖譜分布結果。從圖中可以看出，T2圖譜曲線具有明顯的3個峰，其中自由態瓦斯峰（＞T2C2=T2C4=114.98ms），吸附態瓦斯峰（＜T2C1=T2C3=3.05ms）和游離態瓦斯峰（T2C1~T2C2或T2C3~T2C4）可以明顯進行區分。

對吸附態瓦斯的幅值積分（除去基底信號），可反映煤系頁巖微孔隙內表面吸附瓦斯量。吸附態和游離態瓦斯的變化規律如圖5~圖6所示。

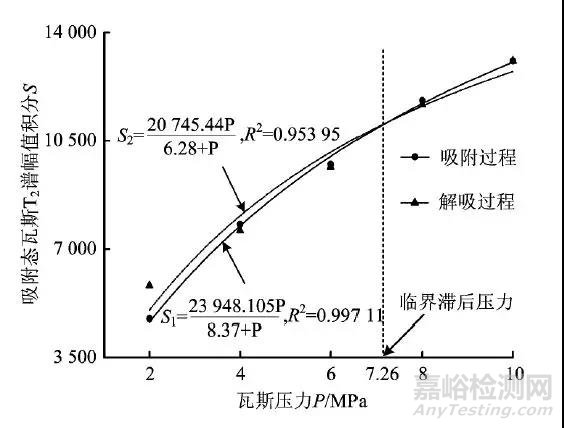

圖5 吸附態瓦斯幅值積分與瓦斯壓力曲線

從上圖可以看出，吸附-解吸過程中吸附態瓦斯幅值積分S與瓦斯壓力P均可采用郎格繆而方程擬合。在煤系頁巖瓦斯吸附-解吸過程中，隨著瓦斯壓力的連續升降，吸附態瓦斯量的變化率都在15%以上。對于粒徑均勻的煤系頁巖粉試樣，瓦斯壓力變化對其吸附量和解吸量均有顯著影響。

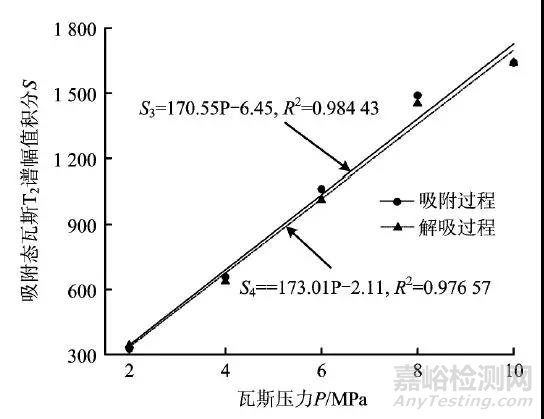

圖6 游離態瓦斯幅值積分與瓦斯壓力曲線

可以看出，吸附-解吸過程中游離態瓦斯幅值積分S與瓦斯壓力P呈線性關系。游離態瓦斯量增加和減小的異常點均在6~8MPa瓦斯壓力范圍內，這與瓦斯相態、瓦斯壓力梯度以及吸附-解吸過程中煤系頁巖孔隙結構的變形密切相關。
