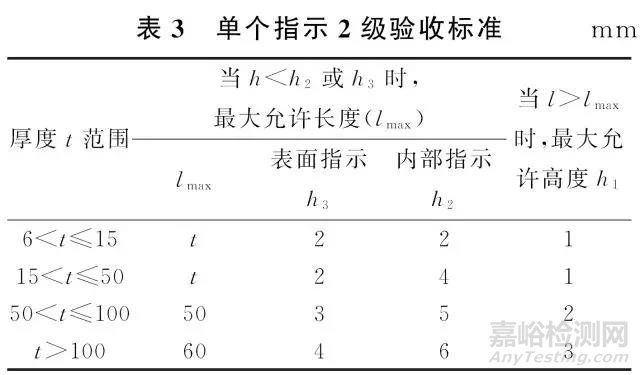

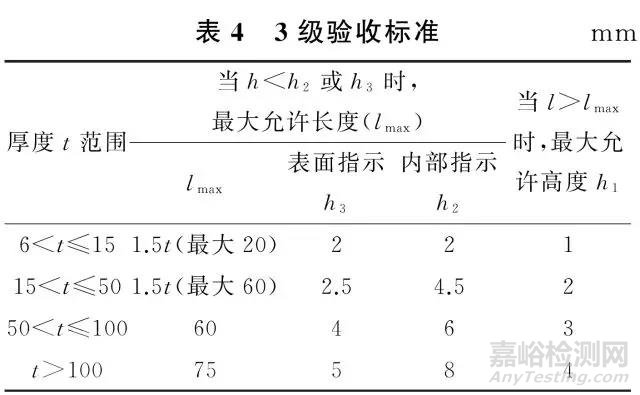

(1) 根據ISO 19285第七條測量指示的長度和高度，然后用ISO 19285第九條進行驗收。

(2) 根據ISO 19285第八條測量指示的長度和最大波幅，然后用ISO 19285第十條進行驗收。

(1) 對于每個單組設置的多個指示累計長度

當壁厚t≤50mm時，對于沿著焊縫12t長度內的單個可接受指示的累計長度應該不大于：

① 驗收等級1，3.5t，最大150mm；

② 驗收等級2，4.0t，最大200mm；

③ 驗收等級3，4.5t，最大225mm。

當壁厚t＞50mm時，對于沿著焊縫長度內的單個可接受指示的累計長度應該不大于：

① 驗收等級1，10%焊縫長度，最大500mm；

② 驗收等級2，10%焊縫長度，最大600mm；

③ 驗收等級3，10%焊縫長度，最大700mm。

(2) 當按照ISO 13588的C級檢測時，要求使用兩組設置，對于多組設置，在另一組發現指示時，復合指示的最大總長度不超過單組設置要求的多個指示累計長度限值的1.5倍。

(1) 出現下列情況時，一個指示的編組可作為單個指示：

沿著焊縫的兩個指示之間的間距小于較長指示的長度，并且兩個指示在焊縫厚度方向上的間距小于高度較大指示的高度。

指示編組作為單個指示，按照單個指示的要求進行接收或拒收的判定。

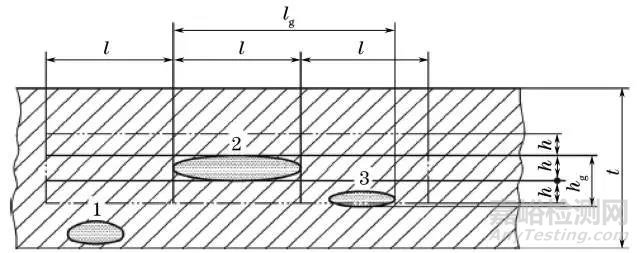

(2) 對于一個指示編組，總高度hg定義為單個指示的高度加上其之間的間距的總和，總長度lg定義為單個指示的長度加上其之間的間距的總和。

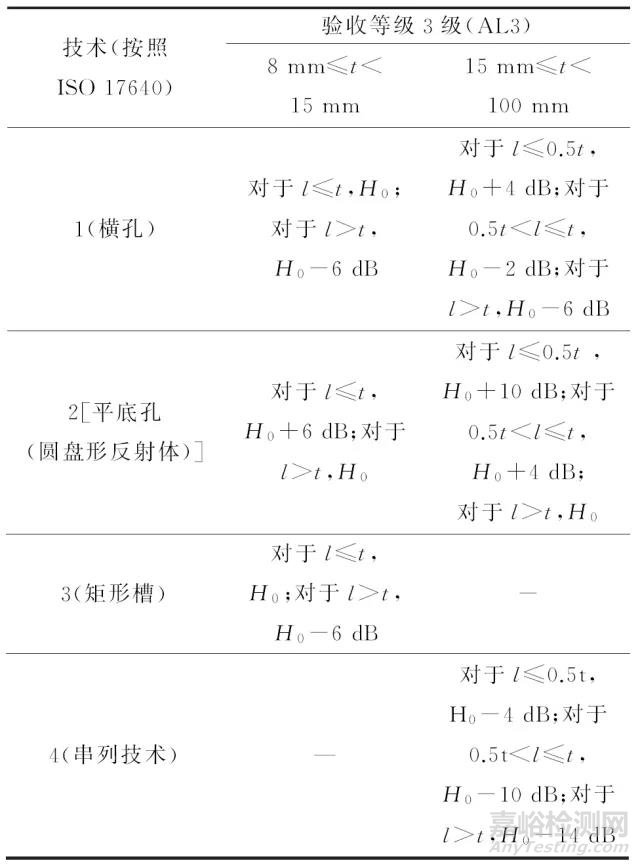

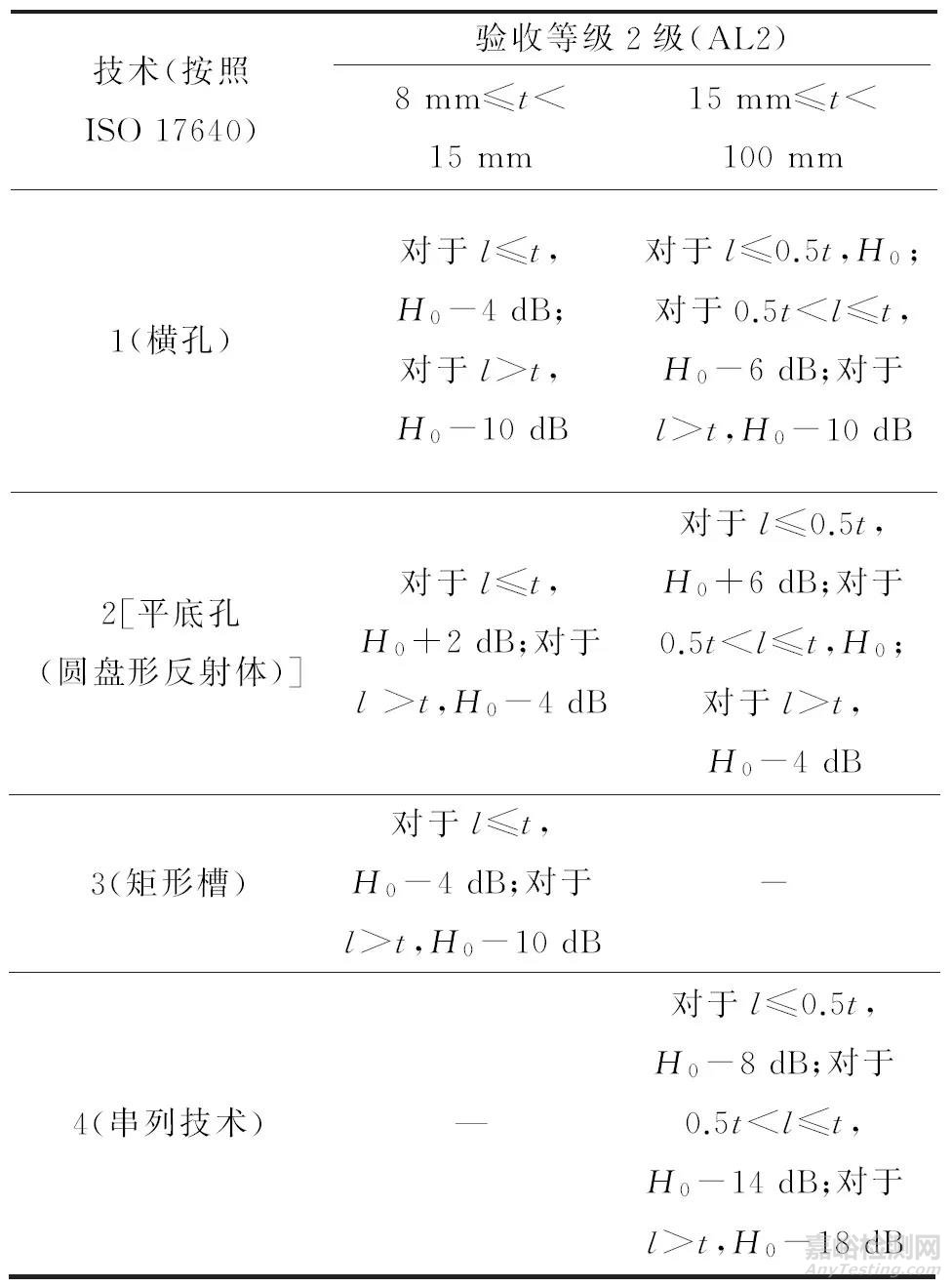

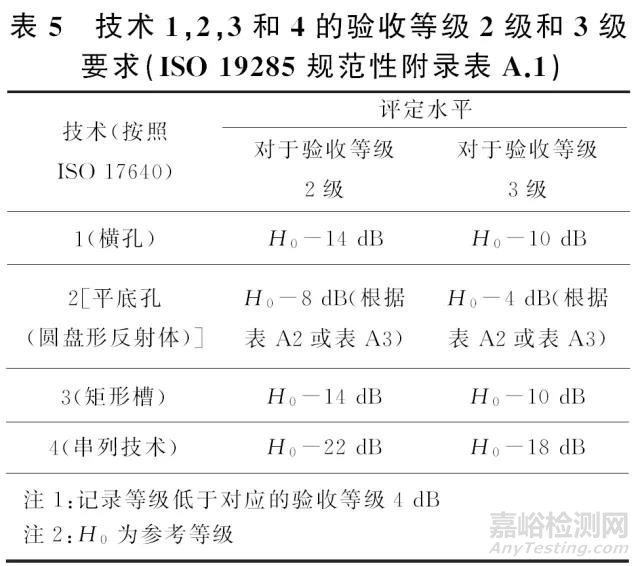

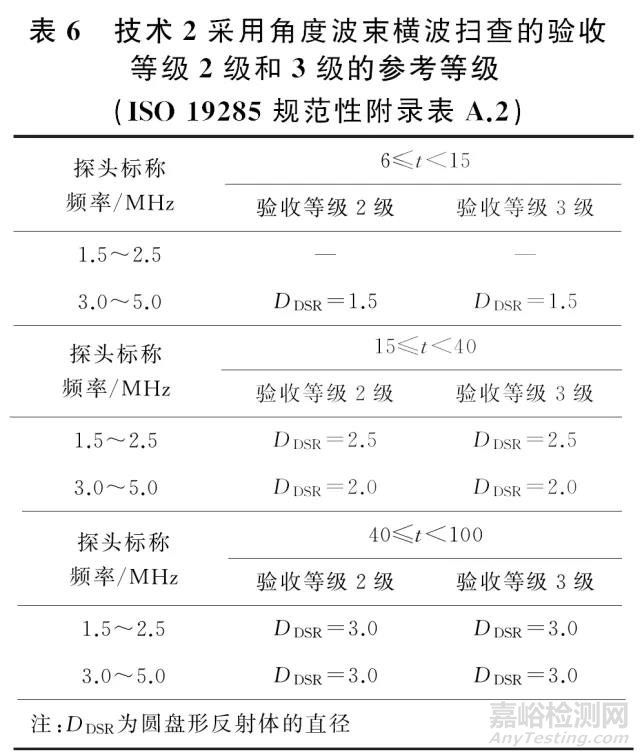

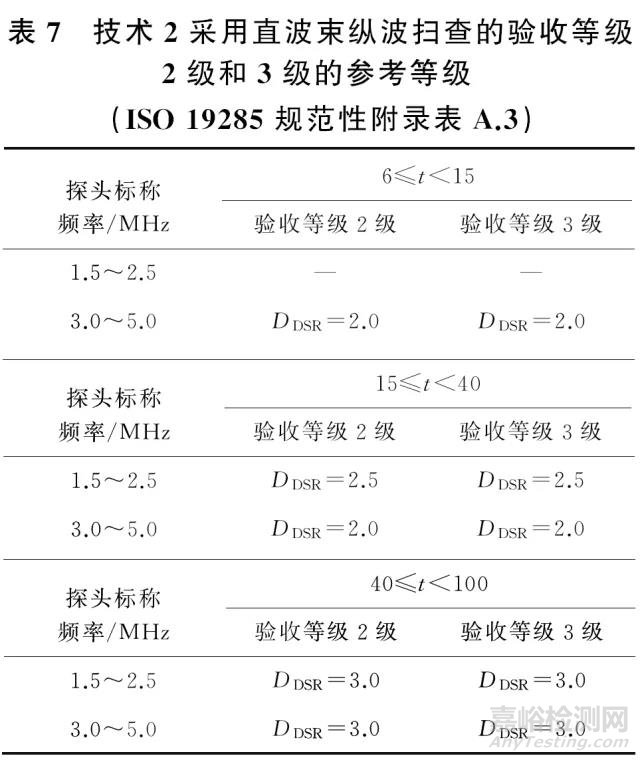

ISO 19285規范性附錄表A.1提供了用于評估指示所使用技術的信息和相關評估和驗收等級；表A.2中規定了使用角度橫波波束掃查技術2時驗收等級2級和3級的參考等級；表A.3中規定了使用直探頭縱波掃查技術2時驗收等級2級和3級的參考等級；

圖A.1~A.4給出了技術1(橫孔)和技術3(矩形槽)的各個等級，圖A.5~A.10給出了技術2[平底孔(圓盤形反射體)]和技術4(串列技術)的各個等級。附表與附圖相對應。

當規定檢測橫向指示時，應使用縱向指示的驗收等級。

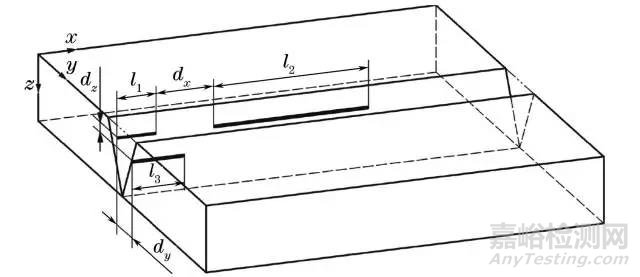

指示的編組應基于波幅超過記錄等級單個可接受指示的尺寸以及指示的間距。一個編組的長度將不可用于進一步編組。為了評估，如果出現下列情況，指示編組應被視為單個指示：

① 間距dx小于較長指示長度的兩倍；

② 間距dy小于厚度的一半，但不大于10mm；

③ 間距dz小于厚度的一半，但不大于10mm。

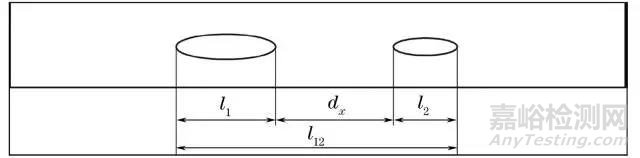

總長度如下圖所示，計算公式為：

l12＝l1＋l2＋dx

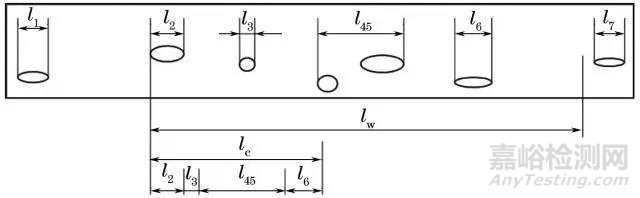

所有超過記錄等級的單個可接受指示的累計長度被規定為在指定的焊縫長度內所有單獨指示的長度及線性排列指示的累計長度的和。

(1) 對于每個單組設置，對于任何一段長度lw為6倍板厚的焊縫，所有超過記錄等級的單個可接受指示的最大累計長度，對于驗收等級2級，不得超過lw的20%；對于驗收等級3級，不得超過lw的30%。

(2) 當按照ISO 13588的C級檢測時，要求使用兩組設置，對于多組設置，在另一組發現指示時，復合指示的最大總長度不超過單組設置要求的多個指示累計長度限值的1.5倍。
