內容提要：介紹植入式神經刺激器國際標準，并對改版前后的國際標準差異作了說明，重點闡述了對患者熱傷害的防護、對靜磁場的防護要求、對16.6Hz~80MHz 電磁干擾的防護要求、對80MHz~2.7 GHz 電磁干擾的防護要求和對射頻無線通信設備近場的防護要求。

       植入式神經刺激器是以一定程度的電流脈沖刺激靶點神經，以調整或恢復腦部、神經或肌肉功能，使癥狀緩解的一種方法。植入式神經刺激器一般可分為中樞神經刺激器和周圍神經刺激器。國外的植入式神經刺激器開發起步早，盡管國內相關企業正在以植入式腦起搏器（中樞神經刺激器）為突破口，發力追趕超越。但也應該看到，在基礎研究、技術積累、產品開發、標準制定等諸多環節，歐美均領先我國，在奮起直追的路上還有很多工作要做。目前在該領域的國家標準或行業標準依然是空白，產品的檢驗與驗證須借鑒國際標準。本文旨在介紹相關的國際標準，為該領域的研究者和參與者提供參考，拋磚引玉。



1.有源植入物國際標準介紹



       ISO 14708是國際標準化組織頒布的關于有源植入式醫療器械的標準族，它共分七個部分，包括通用要求、心臟起搏器、植入式神經刺激器、植入式輸液泵、循環支持器械、治療快速心律失常的有源植入式醫療器械的特殊要求（包括植入式心臟除顫器）和植入式人工耳蝸。該標準族由于具有一定的國際權威性，其中部分內容已轉化為我國的國家標準，如有關有源植入式醫療器械通用要求的ISO 14708-1:2000 已轉化成GB 16174.1-2015、有關植入式心臟起搏器的ISO 14708-2:2005 已轉化成GB 16174.2-2015。



2.關于植入式神經刺激器國際標準



      當前權威的植入式神經刺激器國際標準即ISO 14708 標準族第三部分ISO 14708-3，適用于中樞神經刺激器和周圍神經刺激器，是相關產品型式檢驗的主要依據和指導研制的重要參考。ISO 14708-3 標準已于2017 年4 月完成改版，前一版是2008版。



       ISO 14708-3 作為ISO 14708 標準族的一部分，在條款項目和基本要求上與該標準族的通用標準ISO 14708-1 保持一致，除卻諸如包裝、標識、隨機文件等內容之外，在對有源植入式醫療器械釋放或發出的電離輻射的防護、對非預期作用的防護、對外部除顫器造成損壞的防護、對大功率電場直接作用于患者引起變化的防護、對有源植入式醫療器械釋放或發出的電離輻射的防護、非預期作用的防護、外部除顫器造成的損壞的防護、對大功率電場直接作用于患者引起變化的防護、對機械力的防護、對靜電放電造成損害的防護、對大氣壓力變化的防護、對溫度變化造成損害的防護、關于電流對患者造成傷害的防護等條款均直接引用了ISO 14708-1通用要求。



       除了滿足通用要求，ISO 14708-3，特別是最新的2017版，針對植入式神經刺激器的產品特點也提出了新要求。



3.ISO 14708-3:2017 的新要求



3.1 安全部分的主要差異



       關于對患者熱傷害的防護（第17 條），08 版標準規定在正常工作和單一故障條件下，植入部分的外表面溫度不應超過37?C的正常人體外圍溫度2?C以上。17版標準更靈活安排該條款，企業可以根據產品實際，在三種符合性條件中，選擇符合適用條款。三種符合性條件除了08 版標準規定以外，還給出對特定植入部位，如肌肉、脂肪、骨、腦等的溫度指數CEM43，若符合相應指數，也被認為符合?；蜻M(jìn)一步允許企業給出合理理由，當不符合上述兩種條件時的符合性路徑。



       此次改版，第22 條明確了MRI 的條款，適用于標稱可用于核磁環境的產品，產品包含植入式刺激器的植入部分、非植入部分和附件。對于植入部分標準要求能夠承受1.5T強度的全身掃描，以及ISO/TS 10974“患者帶有有源植入性醫療器械用核磁共振成像的安全性評定”的要求。非植入部分和附件由廠家提出等效的安全評價。測試要求產品不能產生對患者不可接受的風險，這些風險包括由射頻場引起的熱傷害、梯度場引起的熱傷害、梯度場引起的振動、B0引起的力、B0引起的扭力、梯度場引起的導線電壓，B0、射頻場、梯度場、交互場引起的故障等。測試完成后，樣品應符合廠家說明文件。



3.2 抗干擾部分的要求



       第27 條對磁通密度為50mT 的靜態磁場防護、對16.6Hz~80MHz 的電磁干擾防護、對80MHz~2.7GHz的電磁干擾防護和對射頻無線通信設備的近場防護提出了要求。



3.2.1 對靜磁場的防護要求



       對磁通密度為50mT的靜態磁場防護，此項測試需要一個產生能夠50mT靜態磁場的線圈，將測試樣品置于線圈中心，分別在線圈軸向的3 個正交維度上測試。



3.2.2 對16.6Hz~80MHz 電磁干擾的防護要求

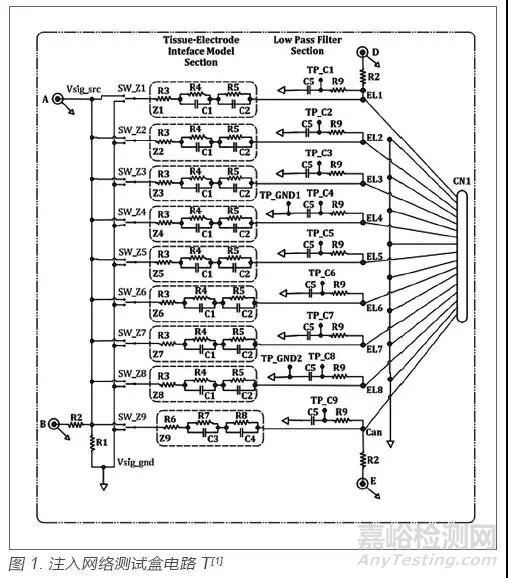

       對16.6Hz~80MHz 的電磁干擾防護分為電壓注入測試（16.6Hz~80MHz）和輻射磁場測試（1~150kHz）兩項。電壓注入測試需要一個注入網絡，注入網絡是一種組織等效接口電路模型，模擬人體阻抗。下圖所示為8 通道的注入網絡測試盒電路。見圖1。

       測試時，通過注入網絡將測試信號源、示波器和被測設備連接起來。被測設備包含脈沖發生器（IPG）和電極導線。電極導線可以是實物，也可以是導線模型電路。16.6Hz~1kHz的測試信號為連續的正弦波，1~150kHz 的測試信號為2Hz的正弦調制波，150kHz~80MHz 的測試信號為1kHz的正弦調制波。標準還給出了信號頻率的步進要求。測試信號幅度Vpp與電極導線長度有關，隨信號頻率升高而變大。



       對于輻射磁場測試的測試信號頻率區間為1~150kHz，是2Hz的正弦調制波。標準給出了信號頻率的步進要求。該項測試需要一只能夠產生最大28A/m磁場的線圈。當測試信號頻率在1~3kHz時，磁場強度為84/f A/m，當測試信號頻率在3~150kHz時，磁場強度為28A/m。



3.2.3 對80MHz~2.7GHz 電磁干擾的防護要求



       對80MHz~2.7GHz 的電磁干擾防護，該測試需要一個電導率為0.27S/m的體模（鹽溶液測試盒）。被測刺激器及電極導線應在同一平面下，浸置于體模內鹽溶液時，可模擬刺激器植入時的阻抗?fàn)顟B(tài)。測試采用IEC 61000-4-3（射頻輻射電磁場的抗擾度試驗）規定的電磁干擾一般設備方法，按照天線垂直、平行兩個極化方向測試。測試信號頻率是80MHz~2.7GHz的調制波，步進和駐停時間由IEC 61000-4-3 規定，場強為10V/m。



3.2.4 對射頻無線通信設備近場的防護要求

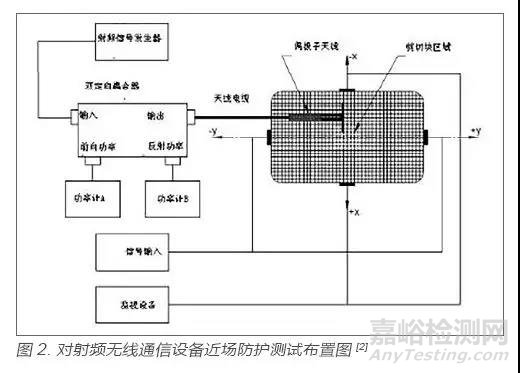

       對射頻無線通信設備的近場防護，測試工裝與80MHz~2.7GHz的電磁干擾防護測試相同。天線與體模的距離可選擇15.5cm 和2.5cm，若選擇15.5cm需要額外的說明性文件。測試方法按照ISO 14117:2012 第4.9 條的規定設置測試設備，包括偶極子天線、信號發生器、功率放大器等，按圖2 所示將測試設備、體模、被測設備連接。





       測試應當按照天線方向?yàn)閄 軸向和Y軸向分別進行。當以X 軸向測試時，將偶極子天線置于體模網格之上，被測設備的正上方，使天線振子平行于X 軸向。當以Y軸向測試時亦然。測試天線應與載波頻率相匹配，信號頻率、調制頻率和射頻功率應按標準給定的值執行。
