球窩結構在大型工程機械設備中得到廣泛的應用，尤其是在推土機工作裝置鏟刀中使用較多，由于在工作過程中受到較大應力、沖擊等，需要球窩工件具有較高的耐磨性、抗疲勞強度來提高使用壽命，這就需要合理的熱處理工藝來滿足上述要求，常用的熱處理工藝為感應熱處理。我公司生產的球窩工件近期出現批量淬火裂紋現象，為我公司帶來較大的損失，本文針對本次裂紋的原因進行探討。



1.球窩裂紋件概況

工件為托架，材料為ZG35SiMn，R50mm球窩處要求感應淬火，硬化層深度為2.5～4.5mm，表面硬度為52～60HRC，托架的結構示意如圖1所示。該件經感應熱處理后，超聲波探傷發現批量淬火裂紋現象，裂紋形態如圖2所示。

（a）



（b）

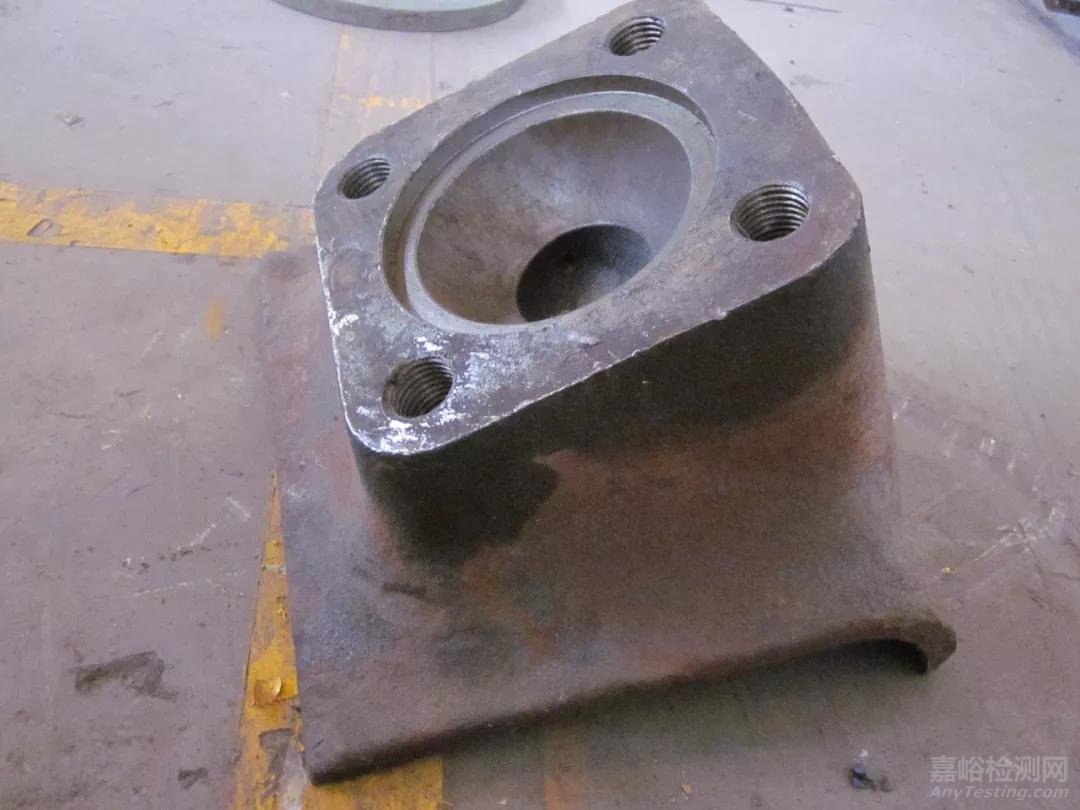

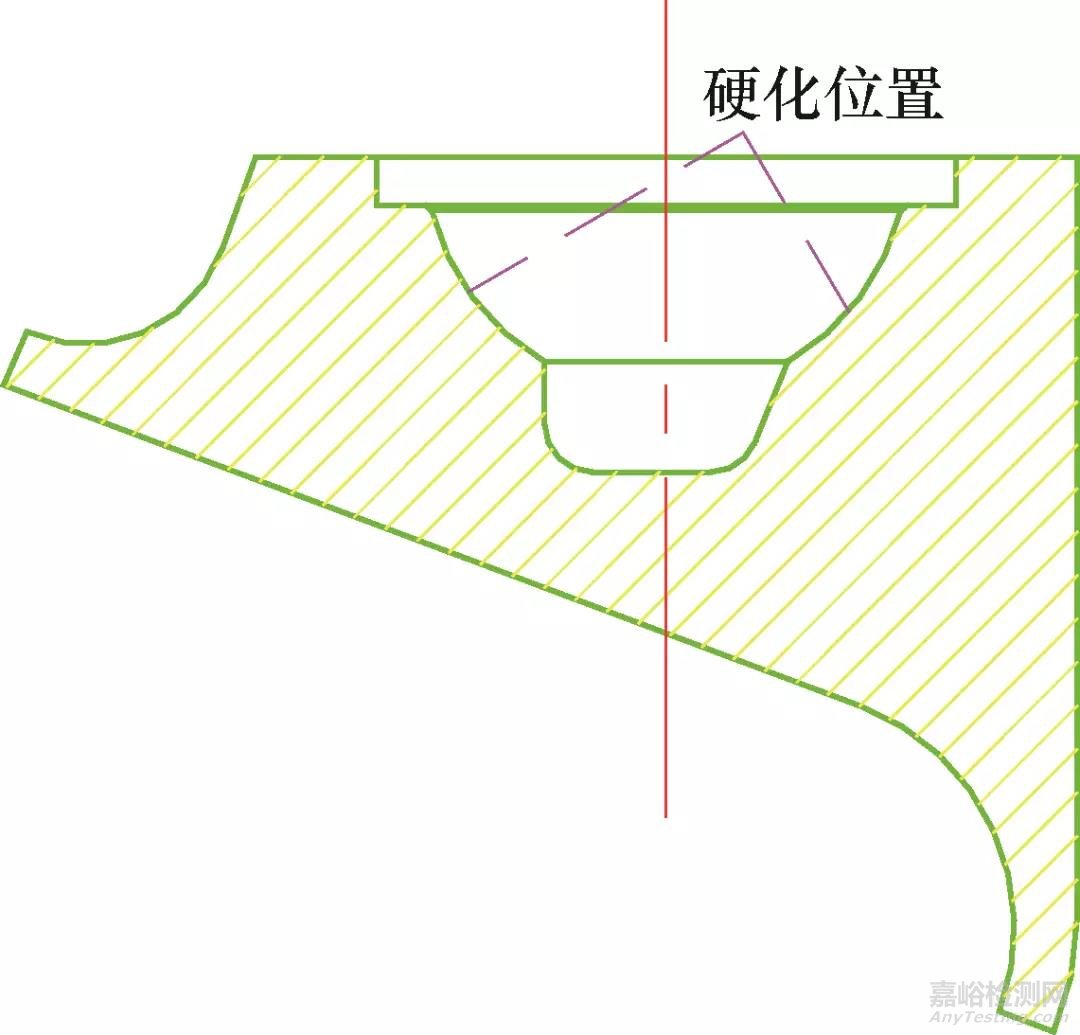

圖 1  零件示意



（a）



（b）

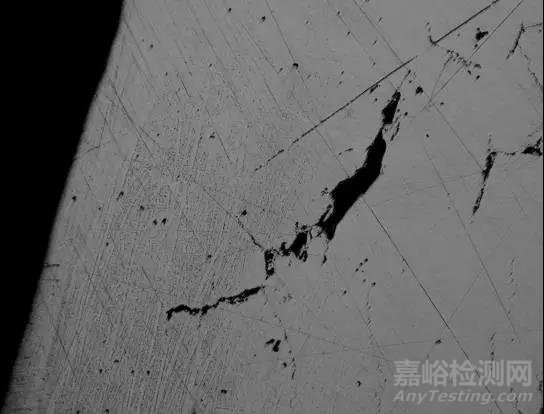

圖2  感應淬火裂紋



該托架的主要工藝過程為：鑄造→正火→粗車→精車→感應淬火→回火。感應加熱采用集中加熱方式，感應器結構示意如圖3所示。電流為220A，電壓為300V，功率為66kW，頻率為12000Hz，加熱時間20s，淬火方式為直接在工件上方噴淋自來水（20～40℃）。

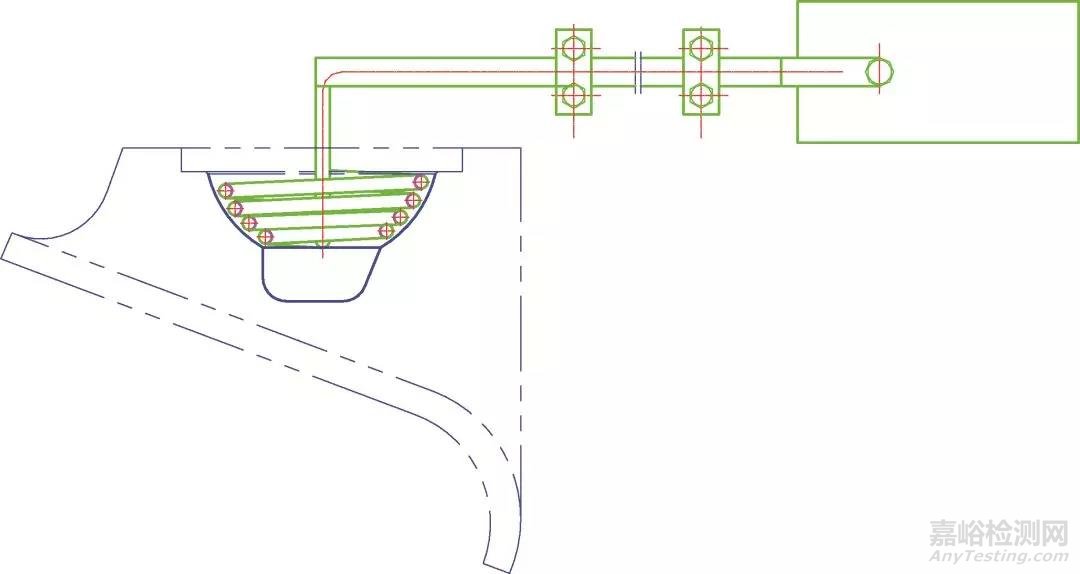

圖3 托架感應淬火感應器示意



2.原因分析

針對本批次裂紋工件我們從3個方面入手查找裂紋原因：工藝參數、原材料檢測、裂紋工件剖檢。



（1）工藝參數

首先我們對查看該批次托架淬火工序及前工序工藝參數記錄，并對機床進行檢測，結果顯示無任何異常。其次跟蹤該件感應熱處理生產過程，發現該件在感應熱處理時由于無合適的工裝，無法實現旋轉加熱，造成局部加熱不均現象嚴重，淬火時內應力較大，此為造成裂紋的原因之一。



（2）原材料檢測

該件的化學成分如附表所示，滿足ZG35SiMn化學成分要求。

ZG35SiMn化學成分（質量分數）表  （%）

C	Si	Mn	S	P	Cr	Mo	Ni	Al	B	DI值
0.50	0.72	1.23	0.013	0.020	0.076	0.014	0.035	0.031	0.0016	84

從該件化學成分檢測中可以看出含有微量的B元素，國內外資料顯示，B元素具有提高淬透性的作用，只需要極小的量就有明顯的提高淬透性的作用。我公司生產的該件選用生產鏈軌節（35CrMoB）邊角料作為鑄鋼原料之一，該材料屬于硼鋼，不可避免的含有B元素，促使該件淬透性提高，造成開裂傾向增大。剖檢結果顯示硬化層深度達到6mm，超出硬化層深度要求范圍。又由于該材料本身的DI較高，使用淬火能力很強的水作為淬火液也是使該件出現裂紋的原因之一。



（3）裂紋剖檢

我們剖切裂紋工件，對工件進行檢測，表面主要檢測結果如下：有效硬化層深度為6mm，表面硬度為54～55HRC，馬氏體級別4～5級，晶粒度9級，硬化層深度過深。

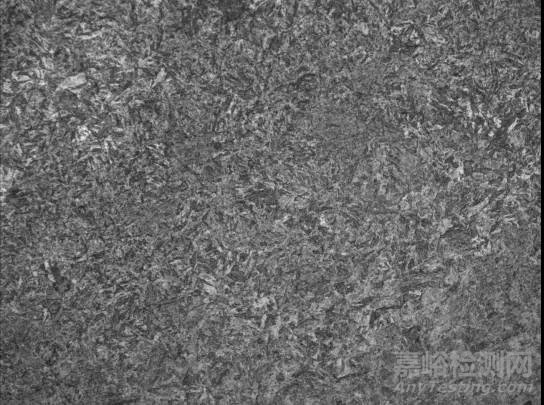

圖4 硬化層組織



心部檢測結果如下：心部硬度為163HBW，晶粒度為6級，組織為珠光體和鐵素體，鑄態組織未完全消除，金相組織見圖5。從金相分析結果顯示該件正火不充分，存在鑄態組織，組織不合格是造成本次裂紋的原因之一。

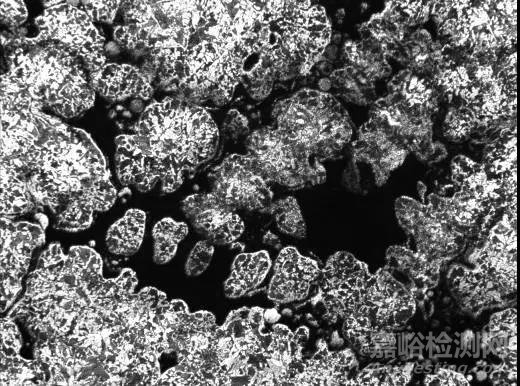

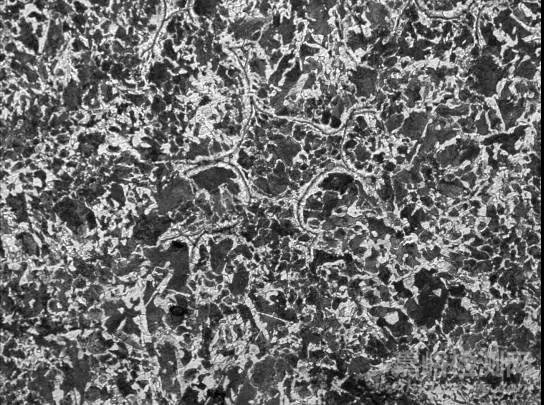

圖5 工件心部組織



針對裂紋區域我們進行了深入的分析，經研究發現裂紋區域存在縮孔、縮松等鑄造缺陷（見圖6），裂紋不是從球窩表面開始，而是由內部疏松開始引起。由此我們判斷此次鑄造缺陷是造成淬火裂紋的直接原因。

（a）



（b）

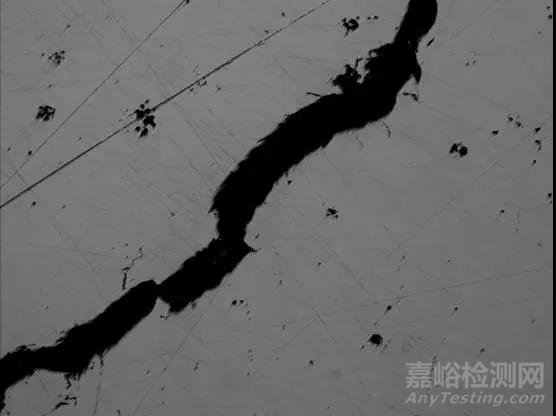

圖6 工件縮松

3.改善措施

通過以上分析我們找到造成裂紋的幾種原因，針對上述原因我們采用以下方案：

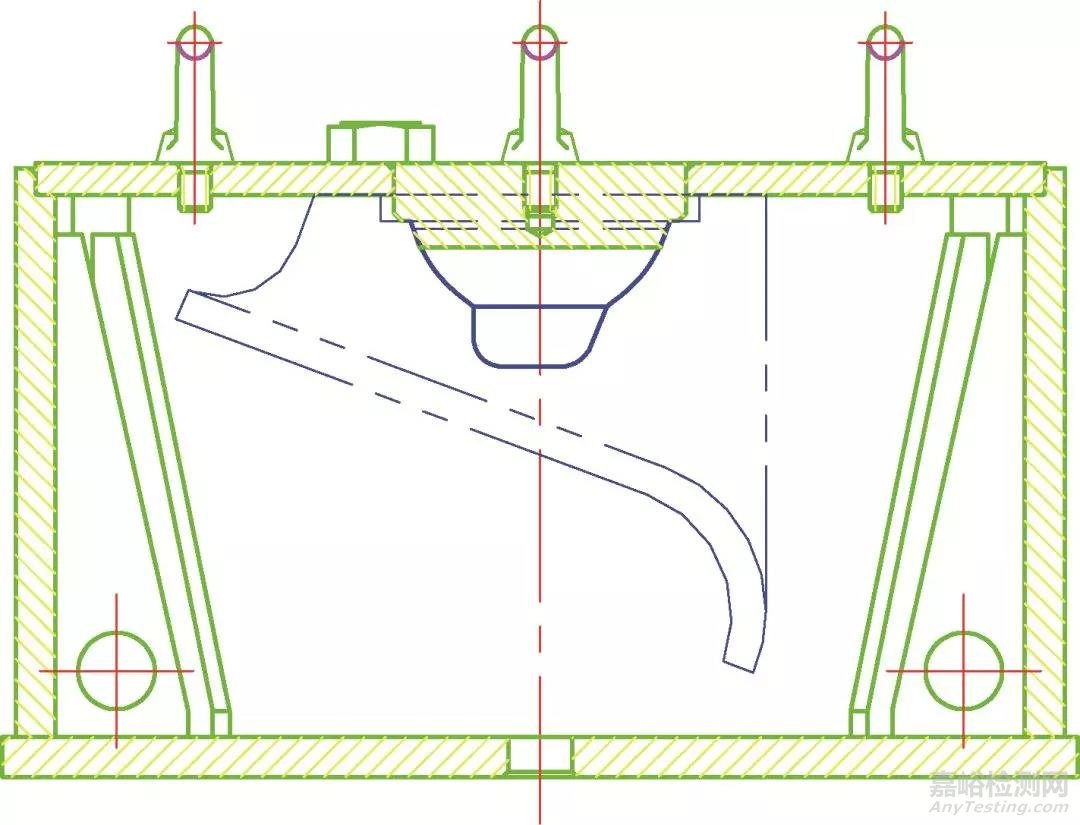

（1）設計專用的旋轉工裝（見圖7），使該件在加熱時可以旋轉，加熱更為均勻，減小淬火時內應力，從而減小裂紋傾向。

圖7 設計專用旋轉工作



（2）使用5%～7%AQ251淬火液代替水作為淬火介質。



（3）改善該件鑄造工藝，在球窩位置處增加1處冒口，并將原定正火保溫時間由2h延長至3h，后經剖檢鑄造縮松現象消除。不再使用硼鋼下角料作為鑄造原料。



4.結語

通過以上三種措施，我們跟蹤4批次200多件球窩件感應淬火過程，探傷結果顯示，無任何裂紋產生。剖檢結果顯示有效硬化層深度為3～4mm，表面硬度為54～58HRC，馬氏體級別4～5級，晶粒度8～9級。心部硬度為170HBW，晶粒度為6級，組織為珠光體和鐵素體，均滿足要求。
