耐久試驗，特別是預定頻率上的10?次應力循環的耐久試驗，往往需要很長時間，有的甚至長達幾百小時，例如10?次應力循環在30Hz上試驗時就需近100小時，在50Hz上試驗時就需近50小時，這種情況無論對人，對試驗設備，或從經濟性和生產效率來說都是個問題。而加速振動是解決這一問題的一個較好的途徑。

加速振動是指選用振動試驗參數中某一最敏感的參數，使其在某種特定的試驗機理支配下，以改變這一參數的量值來縮短試驗時間。用增加振動加速度值的方法來縮短試驗時間是其中最好的一種方法。

用增加振動加速度來縮短試驗時間的方法是從疲勞理論出發的。所謂疲勞是指產品在交變重復載荷（應力）作用下，使損傷不斷累積，最后導致破壞的現象。根據疲勞理論，重復載荷在結構上所產生的應力σ和應力作用下結構發生破壞的應力循環數，可以畫成如圖1所示的曲線。

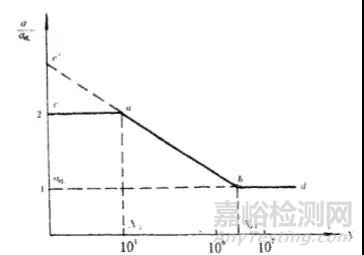

圖1 加速振動的典型σ（A）- N曲線圖

圖1的曲線是實驗數據的平均值，通常以對數座標給出。由圖1可見：

1. 在一定的應力（例如圖中的σ1）作用下，材料所能承受應力循環數為N1。該N1就稱為在σ1作用下的疲勞壽命。如果材料在低于某一特定應力不再發生破壞，即在此應力下材料就可承受無限次應力循環，則該應力就稱為材料的極限應力，即圖1中的σel。



2. 持久極限應力一般在屈服應力的50%~80%之間，具有代表性的數值為50%‘即σel=0.5σs。所以圖1中的縱座標以σel標準化，縱座標為1的地方是持續極限應力，縱座標為2的地方為屈服應力。



3. 靜拉伸試驗表明，當應變超過0.4%時，材料就進入塑性狀態。此時材料的內應力就超過彈性極限應力，即達到屈服應力，從而產生永久變形。疲勞經驗告訴我們，當應變超過0.4%時，其壽命就小于10?次應力循環。如果把材料看成理想塑性，則當外力增加時應力就不變。也就是材料在小于10?次破壞時，其破壞曲線平行于N軸，即圖1中的ac段。如果材料不產生屈服，材料在小于10?次時的破壞曲線如圖1中acˊ段（虛線）。



4. 如果曲線存在轉折點的話，則大都在10?~10?之間，美國振動沖擊手冊取轉折點為10?次，即與疲勞極限相對應的破壞循環數為5×10?次，這就確定了圖1中的b點。此點說明，材料在σel的作用下，經過5×10?次應力循環還不被破壞，就永遠不會在該應力下破壞，這就決定了bd段為一平行于N軸的直線。



5. 將材料在10?~5×10?次被破壞的實驗數據的平均值畫在圖1的雙對數座標上 則σ-N曲線的中間部分（即a和b點之間的部分）為一直線。



由上面的敘述可見，圖1中的曲線可以作為產品在振動條件下經受疲勞破壞的依據。由圖1中的ab段可見，當試驗樣品所經受到的應力低時，所要求的破壞循環數就多；反過來，當試驗樣品所經受到的應力高時，所要求的破壞循環數就少，即所需的試驗時間就短，這就是加速振動的原理?？梢娭灰獙⑸厦鏀⑹龅?em style="margin: 0px; padding: 0px; max-width: 100%; box-sizing: border-box !important; word-wrap: break-word !important;">σ-N的關系換成A-N的關系。

就可用于實際的加速振動試驗中。美國振動沖擊手冊第24章對A-N之間的關系所推薦的經驗公式為：

式中：N、A為曲線上任一點的破壞循環數及相對應的振動加速度；Nel、Ael為曲線轉折點的破壞循環數（極限破壞循環數）及相對應的振動加速度；K為大于零的常數

上式表明：對被試產品來說，如果它在原規定的加速度和振動次數發生破壞（不破壞），則按A-N曲線提高振動加速度和減少振動次數后同樣會出現破壞（不破壞），也就是說，可以保證加速試驗與不加速試驗的等效性。

如果要將試驗時間縮短到原來的十分之一，即：

則根據美國振動沖擊手冊經驗公式可得：

從美國振動沖擊手冊經驗公式可見，要將試驗時間縮短到原來的十分之一，則試驗量值增加為原來的α倍。

根據航空部門對許多產品所做的加速振動的驗證試驗結果，對式以上公式中的K值，取K=5比較合適。根據他們的經驗和結論，對電工電子等產品的加速振動等級用表1中的數值比較合式。

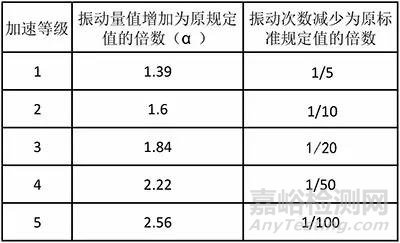

表1

表中的等級可按下列原則進行選?。?/p>

1. 一般情況下優先選用等級2；



2. 具備下列條件之一者，選用等級1：當按等級2進行加速時，由于太快而不能滿足試驗要求；樣品的工作性能對振動量級比較敏感，不宜采用等級2進行試驗；



3. 同時具備下列條件者可選用等級3：結構簡單；工作性能對振動量值不敏感；



4. 同時具備下列條件者可選用等級4：結構簡單；工作性能對振動量值不敏感；原規定的等級等于或大于200h；



5. 若表1中所規定的等級不適用，則可按下式進行計算，但α不能大于2.56.
