對批量的扭力臂銷進行表面滲碳處理，熱處理工藝流程為鍛造→正火→精車→滲碳→緩冷→高溫回火→淬火→低溫回火。由于該產品有效硬化層較深，達到2.2～2.7mm，且單邊磨量為0.7mm。實際生產中發現，產品的熱處理各項點的檢驗結果均明顯優于設計文件的要求，這樣就凸顯了該工藝成本高、熱處理周期長、能耗大的不足。所以在保證產品質量的前提下，本著節能降耗，降低成本的思路，對熱處理工藝進行優化。



1.工藝試驗過程

該扭力臂銷材質為18CrNiMo7-6，加工工藝路線：鍛造→正火→精車→降溫淬火→回火→機加工。該批次扭力臂銷采用降溫淬火的熱處理工藝，具體工藝過程為930℃滲碳，后隨爐降溫至830℃保溫3h后淬火，出爐后180℃回火。



首次工藝試驗后，多個扭力臂銷等待機加工的擱置過程中出現了貫穿縱向裂紋，裂紋深度擴展至扭力臂銷的中心。縱裂是常見的淬火裂紋，其產生的力學條件是：在切向殘余應力呈表面受拉、心部受壓的情況下，作用于零件表面的最大拉應力超過材料的斷裂強度。熱處理實踐證明滲碳淬火零件的殘余應力分布與此相反，近于表面受壓、心部受拉的應力分布形式，很少出現縱裂。所以，我們對出現裂紋的扭力臂銷進行了解剖制樣，并做失效分析。



2.分析與討論



1）斷口宏觀分析

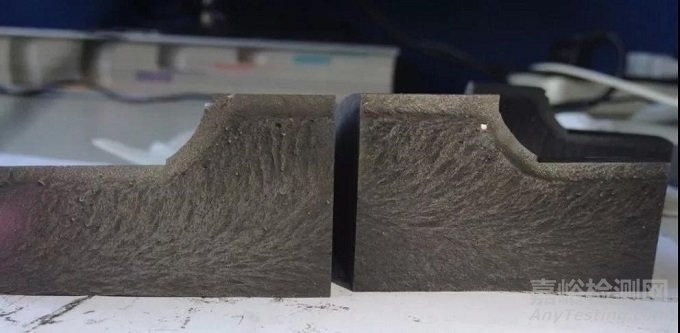

對該扭力臂銷的兩個大端面凸臺位置進行解剖，如圖所示。

 斷口形貌



由圖可以看出該斷口較平整，為亮灰色，而且存在明顯的“人”字形放射條紋，斷口齊平，呈脆性斷裂特征收斂方向指向內層裂紋源位置。



2）化學成分分析

該扭力臂銷材質為18CrNiMo7-6，根據GB/T 223測定化學成分。



3）顯微組織

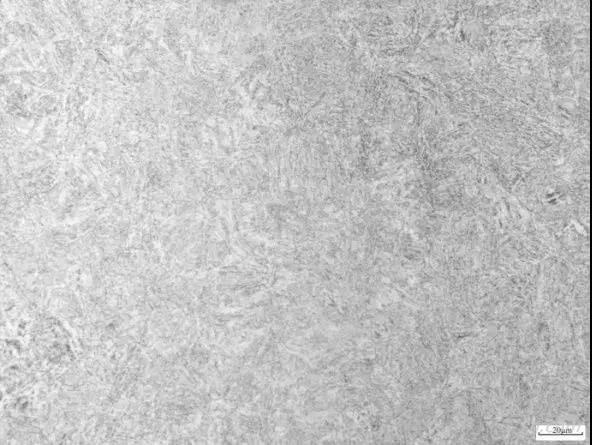

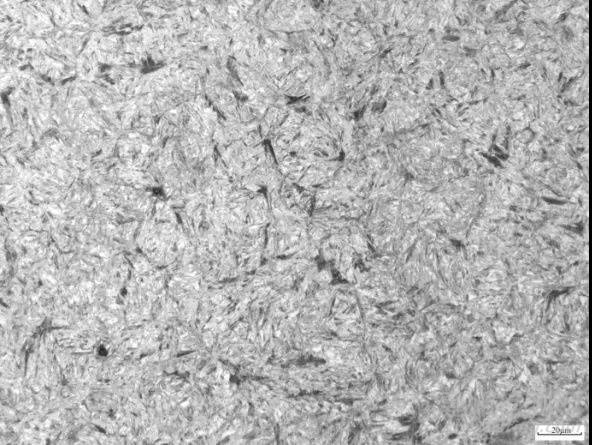

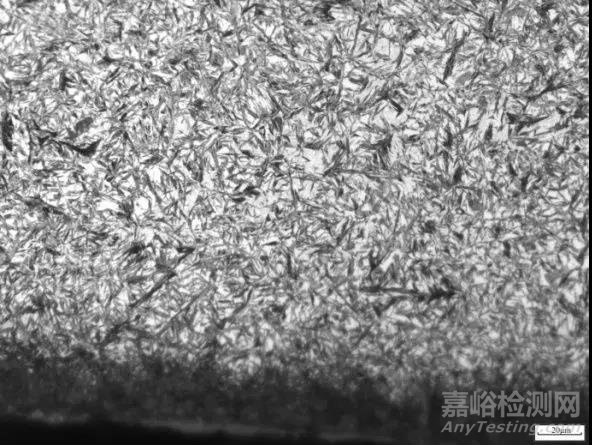

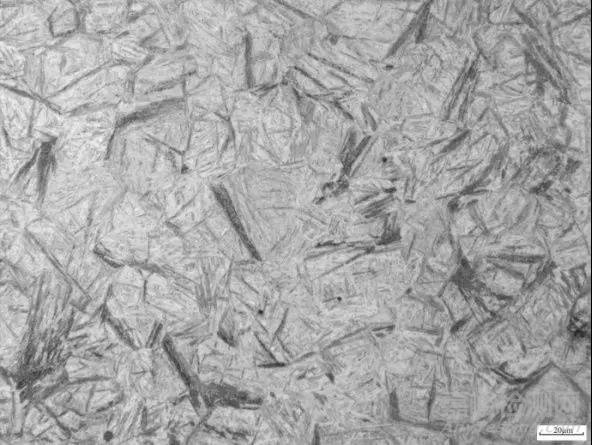

由圖4可以看出表層存在大量殘留奧氏體+塊狀或角狀碳化物+針狀馬氏體組織，經測算殘留奧氏體量達到40%，碳含量達1%左右。次表層組織為粗大針狀馬氏體+少量殘留奧氏體（見圖5）。次表層與內層過渡區組織為粗大板條馬氏體+針狀馬氏體，如圖6所示。內層與心部過渡區組織為板條馬氏體+粒狀貝氏體組織（見圖7）。由圖8可以看出心部組織為粒狀貝氏體組織。

圖4  表面組織

圖5  次表面組織

圖6  次表面與內層過渡區

圖7  內層與心部過渡區

圖8  心部組織

同時依據TB/T 2254測得內氧化18μm，脫碳3級。同時測得該扭力臂銷的有效硬化層深度為2.4mm。



4）產生縱裂的力學條件

淬火零件上殘余應力的最終分布形式是淬火冷卻過程中組織應力與熱應力共同作用的結果。無論是正常扭力臂銷還是開裂的扭力臂銷, 其熱應力造成的殘余應力都是以表面受壓、心部受拉形式分布的，是縱裂的抑制因素。該縱裂扭力臂銷截面積較大，滲碳淬火時裝爐量大，油淬淬火冷卻速度相對緩慢，因此組織應力的作用決定該扭力臂銷的最終應力分布。滲碳淬火件沿截面化學成分的變化改變著淬火的相變順序，通常零件冷卻是從接近基體成分的部位先開始相變，然后向表層和中心擴展，所以其殘余應力分布較復雜。



應力分布分析：Ms點隨截面上碳含量的降低而升高的，淬火時馬氏體首先在內層開始的，因馬氏體相變會發生體積膨脹而產生應力，使表層和心部均受到拉應力，而發生相變的部位受到壓應力，由于這時心部溫度較高，表層為過冷奧氏體，容易發生塑性變形，從而使應力得到部分松弛。而當表面溫度下降至Ms點以下時，內層相變已經結束，成為不易變形的馬氏體組織。表層高碳馬氏體相變伴隨著更大的體積膨脹，會受到內層的阻力，這時產生的應力使得總應力分布方向發生改變，除一部分與內層相變引起的應力抵消外，其表層受壓，心部受拉的殘余應力為最終應力分布狀態。



故表層殘留奧氏體向馬氏體轉變，體積膨脹受到了強烈阻礙，形成最終應力分布的狀態。但是經過金相觀察發現，該斷裂扭力臂銷在表層至0.3mm處仍有大量的殘留奧氏體未發生馬氏體轉變。這樣引起的體積膨脹就小得多，而且殘留奧氏體塑性好，對周圍殘留奧氏體轉變的體積膨脹阻礙小，就無法消除內層馬氏體轉變產生的拉應力，而使應力反向。因此使表層受到拉應力。隨著溫度降低，心部組織為粒狀貝氏體，為正火組織，可見心部未發生明顯相變，因此產生較小應力甚至不產生應力，而使內層應力狀態發生改變。



由上述分析可以看出，該扭力臂銷的最終應力分布狀態為表層為拉應力，內部存在壓應力。同時最大拉應力位于表面，這就為該斷裂扭力臂銷的縱向斷裂提供了力學條件。



5）裂紋源分析

依據斷口的放射條紋，在后續的分析中，找到了此次斷裂的裂紋源，裂紋源距外表面18mm。對該裂紋源的條狀區域進行能譜及斷口分析。由能譜分析可以看出該條形物質為以Al2O3類夾雜為主的夾雜物，并含少量鈣元素，尺寸較大且形狀不規則。且該夾雜物與基體的過渡區域存在大量孔洞，組織疏松較嚴重，如圖11a所示。看出該斷口呈沿晶脆性斷裂特征，晶界上有較多呈不連續的球狀碳化物析出。



6）斷裂過程分析

從以上分析可以看出，該扭力臂銷在表面拉應力區域存在較大尺寸的夾雜物，破壞了基體組織的連續性，易形成應力集中。且夾雜物附近組織存在較多量的孔洞，大大降低了晶間結合力，這些孔洞會在拉應力作用下會慢慢聚集擴展，形成微裂紋，最終導致扭力臂銷的縱向斷裂。



7）工藝試驗結果分析

首次工藝改進試驗出現的小批量扭力臂銷縱向斷裂，通過失效分析發現，其內部存在大尺寸夾渣，是其斷裂的主要因素，這就要求加強對毛坯的內部缺陷的質量控制。但是就工藝驗證角度來看，該扭力臂銷的表層組織粗大，殘留奧氏體含量達40%，不符合標準要求，同時在該工藝參數下，由于組織應力導致的表層拉應力，內層壓應力的應力分布具有很大危害性，會對使用壽命造成較大影響。



3.工藝改進



針對性的對工藝參數進行改進，即控制表層殘留奧氏體含量與細化表面組織。自滲碳溫度降至淬火溫度直接淬火，合金碳化物的析出要克服一定的勢壘，因此相對與重新加熱淬火，即使在相同的溫度淬火，直接淬火時過冷奧氏體固溶的合金含量較高。降低擴散碳勢，能有效控制淬火后表層殘留奧氏體含量；降低滲碳溫度與淬火溫度，細化表面組織。

依據TB/T 2254測得，表面組織3級（見圖13a），殘留奧氏體含量25%，心部組織6級；同時表面硬度59.5HRC，有效硬化層深度2.5mm，符合技術標準要求。



4.結語



1）在保證原材料質量的前提下，改進后的降溫淬火工藝完全滿足軸類件滲碳淬火的質量要求。

2）降溫淬火工藝大大提高了生產效率，降低了20%的生產成本，創造了很好的經濟效益。

3）在扭力臂銷裝機運行的幾年時間里，該部件未出現一例失效事故，也很好的驗證了工藝的有效性。
