在產品工程開發階段，產品工程師根據客戶提供的工程圖紙，從模具開發、原材料采購、加工工藝流程、自動化檢測、組裝、包裝、出貨等方面整體評估產品的可制造性，這個過程需要形成DFM工程文件，進而進行工程報價。而工程圖紙可測量性的正確評估，則需要閱圖專家測量工程師來完成。那么，當我們收到一份工程圖紙時，如何才能高效、準確的評估圖紙設計的Idea，通過測量方法的合理定義很好的復現出來呢？

當我們打開一份工程圖紙，  需要執行以下檢索步驟：



1、從宏觀上快速掃描圖紙全局，檢查有沒有明顯的圖紙錯誤：

(1)   圖紙局部信息缺失

(2)   尺寸號之間標注明顯重疊錯亂

(3)   圖紙沒有標注任何尺寸號

(4)   圖紙標注明顯不在零件上

(5)   標注尺寸比例與實際零件尺寸明顯不符

(6)   2D和3D圖紙結構是否有明顯不符的地方

2、從微觀上檢索圖紙基準設置的正確性：

（1） 圖紙上有沒有完整的面、線、點基準系統

（2）圖面上的基準系統是否合理：大平面定義為平面基準，長邊補正短邊歸零；

（3）面、線、點基準系統的字母排配是否是按照ABC或XYZ的先后順序排序；

（4）基準有沒有重復、組件和單件之間的基準定義是否匹配；

（5）平面、線、點基準的定義是否穩定，是否定義在零件易變形的折彎邊、斷料口等會干涉基準重復性的位置。

（6）查閱NOTE條款有沒有可靠性檢測項目，如果有，需要評估圖紙定義的合理性。



3、按照尺寸號順序或者按照零件的前后左右俯仰視圖局部檢索尺寸標注的正確性：

（1）尺寸號少于20個尺寸的圖紙，一般按照尺寸號順序逐一檢索每個尺寸的正確性；尺寸號比較多的圖紙，需要按視圖逐一排查尺寸標注的正確性；

（2）部分尺寸帶有注釋或數字帶方框的注釋特殊提示，需要找到提示的文字或圖示，讀懂該尺寸的真正要求。



4、精細化檢索工程圖紙標注的正確性：

（1）對Section(剖視圖)和Detail（放大圖）的出處進行核對，運用空間想象能力，重現剖視線路剖視出來的效果；

（2）對于在二維CAD或PDF工程圖紙中，無法通過準確標注、放大等方法實現有效分析的，需要打開3D零件，實際度量、剖切零件，查看2D工程圖紙是否和3D效果實體圖一致。

（3）如果工程圖紙只有PDF格式，部分細節尺寸通過放大后仍然無法正確判斷實際標注位置，可以通過改變線的粗細顯示實現更清晰的顯示，或者轉換成CAD測量，如果轉換CAD過程造成標注錯位，則需要打開3D效果圖確認正確的標注位置。



5、檢查圖紙標注常規不合理類型：

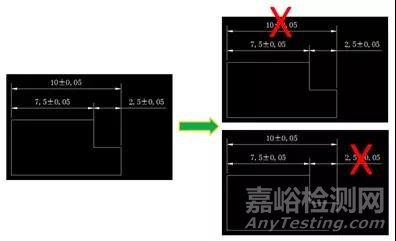

（1）檢查圖紙中有沒有重復標注形成封閉的尺寸

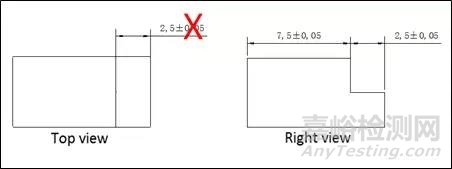

（2)檢查不同視圖不同觀察方向之間有沒有尺寸數值相同的重復標注尺寸

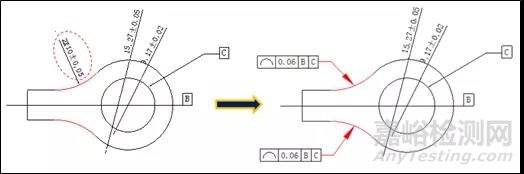

（3）檢查有沒有大半徑小圓弧的不穩定尺寸標注

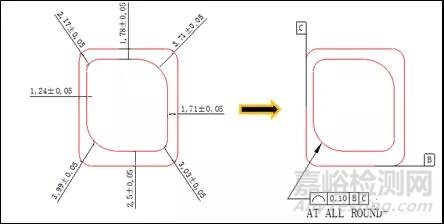

（4）檢查圖紙是否存在使用多個尺寸管控零件的輪廓或者組件之間的輪廓位置，如果存在這樣的標注，我們需要建議使用形位公差管控.

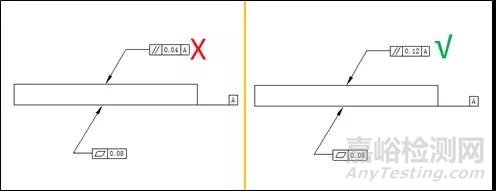

（5）根據尺寸鏈之間的公差配合，合理建議零件尺寸之間的公差配合原則，排除實際工藝是根本不可能制造出來的錯誤設計思路。

結語

工程圖紙可測量性的高效、準確評估，除了掌握基本的GD&T測量相關知識外，還要掌握可靠性相關檢測的對應設備功能，以及熟悉產品制造工藝流程。只有這樣，你才能正確的選擇經濟實用的測量設備，才能準確的重現生產零件無限接近真值。只有權威的數據才能指導品質改進，縮短產品開發周期。
