動力電池系統作為硬件本體和控制系統結合極為緊密的系統，其測試大致可以劃分為兩大部分：電池包本體（Pack）測試、電池管理系統（BMS）測試，下面分別介紹這兩部分的測試情況。



1 電池包本體（Pack）測試



電池包本體測試一般在DV/PV（設計驗證/生產驗證）階段進行，目的是為了驗證電池包的設計/生產是否符合設計要求。其中包含溫度測試、機械測試、外部環境模擬測試、低壓電氣測試、電磁兼容測試、電氣安全測試、電池性能測試、濫用試驗測試等等。因?yàn)榇蠡锒急容^關心電池安全問題，在這里主要介紹一下電池包濫用試驗的測試方法：



1) 針刺測試

模擬電池遭到尖銳物體刺穿時的場景，因?yàn)楫愇锎倘胗锌赡軐?dǎo)致內部短路，試驗要求不起火不爆炸。



2) 鹽水浸泡

5%鹽水長時間浸沒測試，電池功能正常。

目前新能源汽車電池包防水防塵等級推薦是IP67（即1米深的水浸泡半小時無損壞，上汽、蔚來的電池包都是IP67）。汽車的使用環境惡劣，再怎么做防水防塵保護也不過分（上海有一年暴雨導致車庫積水，傳統車都淹掛了，而電動車完好無損）。



3) 外部火燒

590攝氏度火燒持續130秒電池?zé)o爆炸、起火、燃燒并且無火苗殘留。



4) 跌落

1m高度自由落體在鋼板上電池殼體完整功能正常。



5）振動測試

高頻振動模擬測試，要求電池包功能正常。做電池包的同事應該知道，這個也很難通過。



2 電池管理系統（BMS）測試



電池管理系統的測試更多側重軟件測試，一般在軟件功能開發過程中進行。

與尚未量產的自動駕駛系統偏向于使用C語言實現軟件設計不同，現今成熟的電動汽車控制系統（如整車控制器、電機控制器、電池管理系統）軟件都是以模型為基礎的軟件開發（Model-Based-Design）。MBD開發相比C的優點是能夠以圖形化的方式表達復雜的邏輯、代碼可讀性、可移植性、開發調試便利程度都大大增強，同時利用成熟的代碼生成工具鏈，也避免了手工代碼容易產生的低級錯誤。在基于模型的軟件開發環節中規定了MIL/SIL/HIL等多項測試：

1) MIL(Model-In-Loops)既模型在環測試，就是驗證軟件模型是否可以實現軟件功能，測試依據是由系統需求分解而來的軟件需求。

2) SIL(Software-In-Loops)軟件在環測試，對比模型自動生成的C代碼和模型本身實現的功能是否一致，使用Simulink自身工具就可以進行Sil測試。

3) PIL(Processer-In-Loops)處理器在環測試，目的是測試自動生成的代碼寫入控制器后，功能實現上是否與模型有偏差。PIL看似無關緊要，但不做重視也會引起一些不良后果（如調度問題、CPU Load，堆棧溢出等）。

4) HIL(Hardware-In-Loops)硬件在環測試，測試控制器完整系統功能，一般會搭建控制器所在系統的測試臺架，使用電氣元件模擬傳感器（如溫度）和執行器（如風扇負載）的電氣特性，驗證完整的系統功能。

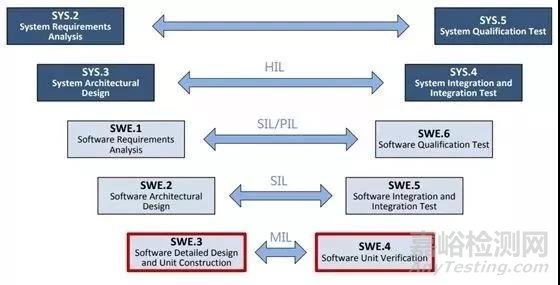

這些測試環節的用例來源于系統需求。在汽車軟件開發流程中，開發和測試成V字型進行，俗稱軟件開發V模型，感興趣的同學可以查看汽車軟件開發流程ASPICE。

零部件在整車極限環境下的測試情況：整車耐久測試這部分工作一般是整車廠的測試&標定工程師負責。整車耐久試驗的花銷很大，造工程樣車（每輛100萬左右）、租用測試場地、工程師團隊花銷，很考驗廠家的資金實力，沒有強大的資金池根本無法運行起來。但在極寒、高溫、高濕度等各種極限環境下的測試進行的越多，越能充分的驗證零部件的功能、性能以及耐久表現，越早發現問題，解決修復所耗費的成本越低。



1. 低溫耐久測試，主要測試?yán)淦饎?dòng)性能，一般在黑河/牙克石進行。電池包的低溫充放電能力、低溫保護策略、電池包加熱功能在該項測試中都會進行考核。



2. 高溫耐久測試，一般在格爾木進行。主要測試電池包在高溫下充放電能力、電池包冷卻功能和過熱保護策略。下圖是蔚來在澳大利亞墨爾本進行高溫測試，為了整車開發整車廠都是不惜成本。



3. 高溫+高濕環境耐久測試，一般在海南進行，海水環境會加速部件腐蝕，零部件的耐久會經受嚴格考驗。（Ps：傳統車還有重要的高原測試，主要測試在低氣壓下發動機的性能表現。電動車一般不需要進行此項測試。）

電池包做的比較好的都會承諾使用壽命內的電池衰減，比如蔚來ES8就承諾10年30萬公里電池容量衰減不超過20%，做電池開發的都知道做到這個水平是非常不容易的。敢公開承諾也說明他們的電池包耐久測試做到了非常優秀的水平。
