支重輪是履帶式工程機械底盤件的重要零件之一以往采用箱式爐加熱和水池冷卻的方式對其進行調質熱處理。該傳統工藝效率低，質量受人為因素影響較大，易造成硬度、組織不合格以及裂紋等質量問題。為此，我公司設計制作了支重輪輪體連續調質生產線，不僅質量得到有效保證，而且制造成本得到降低。本文對支重輪輪體的連續調質工藝過程進行了闡述。

1.工件概況

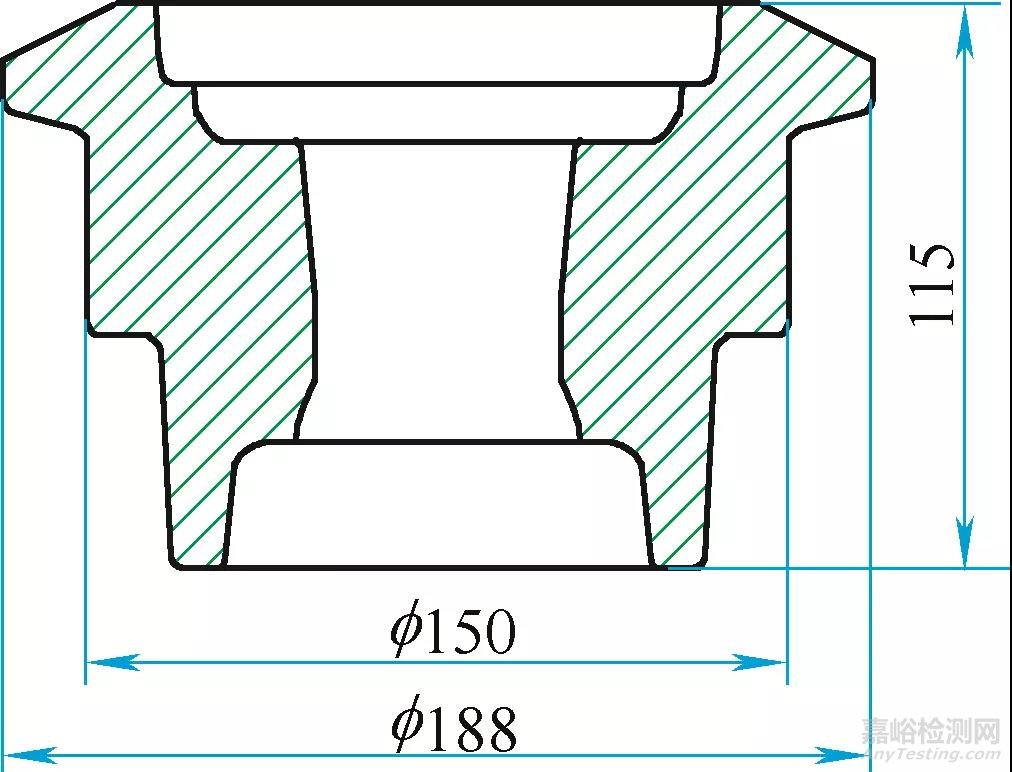

支重輪輪體（見圖1）材料為40Mn2，調質硬度要求277～321HBW，1/4厚度處組織要求為回火索氏體+少量析出鐵素體。

圖1 支重輪輪體

2.設備及工藝

設備選用連續網帶傳輸加熱，淬火爐和回火爐全部采用天然氣加熱，特殊配置的天然氣輻射加熱系統可實現爐溫均勻性在±10℃以內。針對輪體形狀特點，設計了六方位流量、壓力可調的冷卻噴淋機構，保證回轉體工件的性能一致性。試制零件如圖2所示，連續調質各工藝參數在線控制，具體如圖3所示。

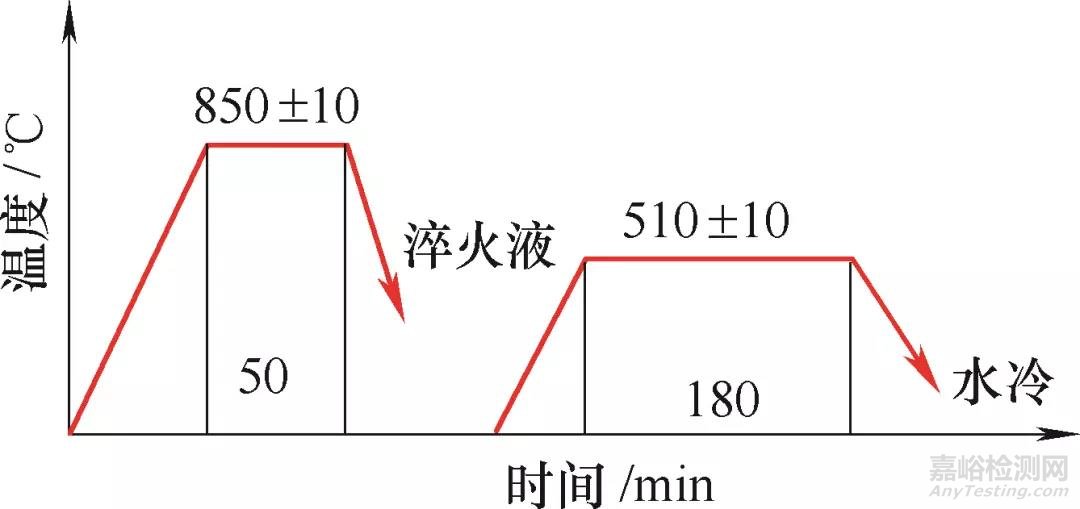

圖3 輪體連續調質熱處理工藝

3.檢測情況

（1）硬度情況

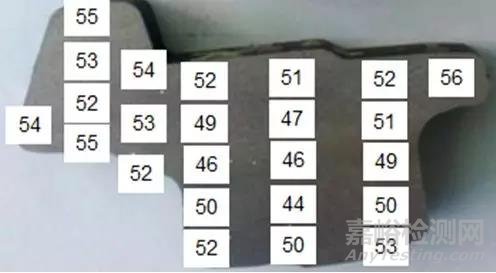

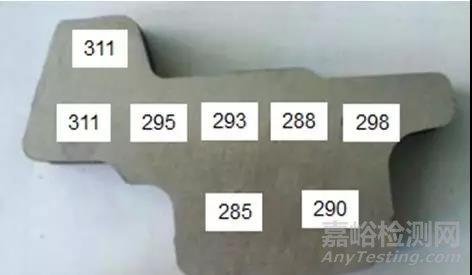

淬火件與回火件硬度檢測情況如圖4所示，淬火件4a中硬度為44～56HRC，回火件4b的硬度為285～311HBW均符合要求。另外，我們還對每個輪體沿圓周方向均勻剖切4件，硬度一致性好，沒有出現硬度不均的現象。

 （a）

（b）

圖4  硬度檢測情況

（2）晶粒度

不同的位置檢驗，晶粒度均大于6級，見附表。

晶粒度檢測情況

（ 3）組織

輪體踏面1/4處調質組織為回火索氏體+少量析出鐵素體（見圖5），脫碳層為0.2mm（見圖6），符合技術要求。

（1）采用連續調質工藝，工件硬度均勻，各項檢測結果符合要求。

（2）生產實際表明，相比原工藝，連續調質工藝可提高生產效率230%以上，成本降低約20%。
