【前言】



擴散，是傳質的重要形式。以鋰電池為例，鋰離子在電極材料中的嵌入脫出過程，就是一種擴散。此時，鋰離子的化學擴散系數D，在很大程度上決定了反應速率，也影響了電池的綜合表現。因此，確定化學擴散系數，對研究材料的電化學性能具有重要意義。



我們今天將介紹兩種測量化學擴散系數的電化學手段，分別是：



（1）恒電流間歇滴定技術（Galvanostatic Intermittent Titration Technique，GITT）



（2）恒電位間歇滴定技術(Potentiostatic intermittent titration technique，PITT)





【GITT技術】



1 GITT概述



GITT測試由一系列“脈沖+恒電流+弛豫”組成。



弛豫過程就是指在這段時間內沒有電流通過電池。因此，GITT主要設置的參數有兩個：電流強度與弛豫時間（τ）

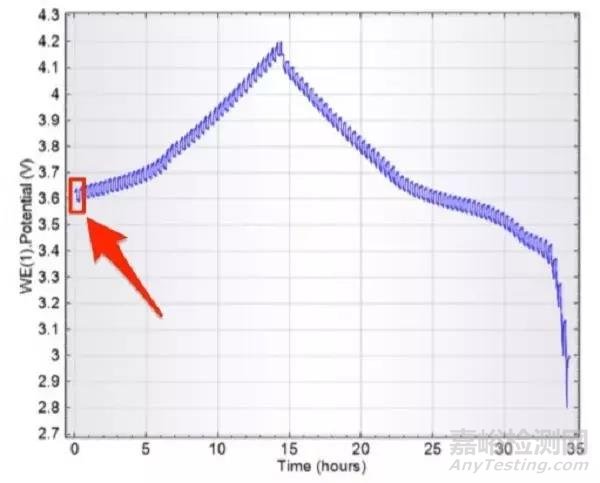

圖1. 商用鋰離子電池的GITT測試結果（Autolab Application Note BAT03）



圖1是一次典型的GITT測試，對象是商用鋰離子電池。對其中的紅色區域進行放大，顯示出一次“脈沖+恒電流+弛豫”過程。

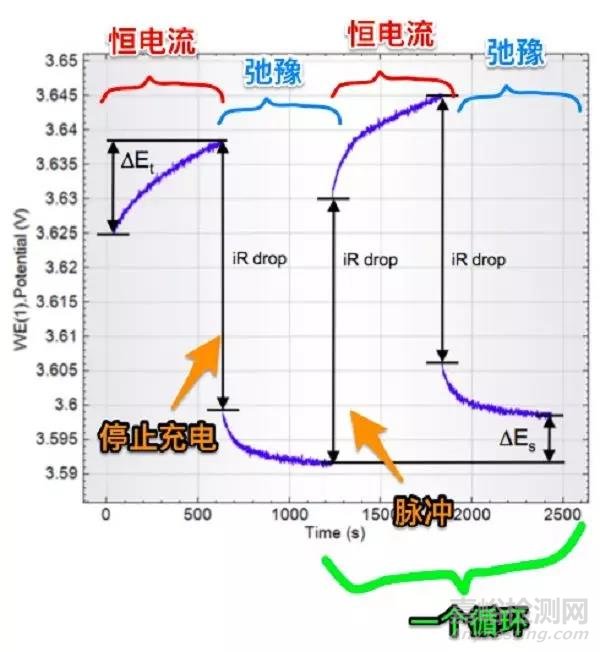

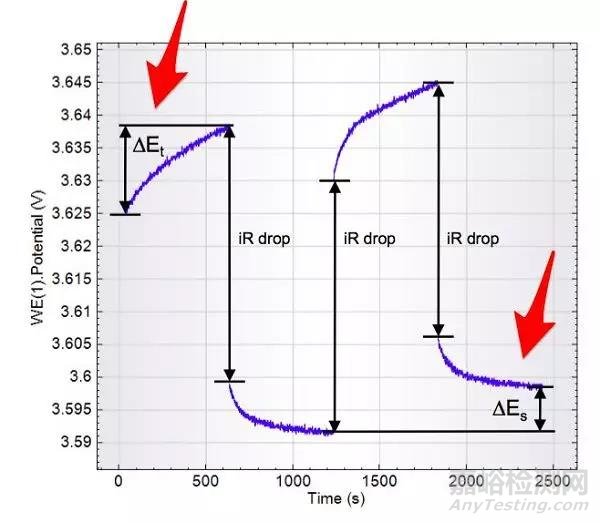

圖2. 一個GITT循環放大圖



GITT首先施加正電流脈沖，電池電勢快速升高，與iR降成正比（圖中橙色箭頭標注）。其中，R是整個體系的內阻，包括未補償電阻R_un和電荷轉移電阻R_ct等。



隨后，維持充電電流恒定，使電勢緩慢上升。這也是GITT名字中“恒電流”的來源。此時，電勢E與時間t的關系需要使用菲克第二定律進行描述。菲克第一定律只適應于穩態擴散，即各處的擴散組元的濃度只隨距離變化，而不隨時間變化。實際上，大多數擴散過程都是在非穩態條件下進行的。對于非穩態擴散，就要應用菲克第二定律了。



接著，中斷充電電流，電勢迅速下降，下降的值與iR降成正比。最后，進入弛豫過程。在此豫期間，通過鋰離子擴散，電極中的組分趨向于均勻，電勢緩慢下降，直到再次平衡。



重復以上過程：脈沖、恒電流、弛豫、脈沖、恒電流、弛豫……，直到電池完全充電。



放電過程與充電過程相反。



2 GITT核心公式

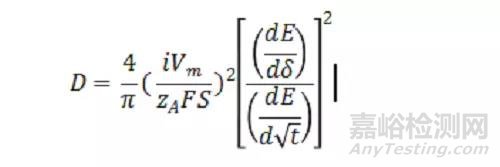

了解GITT整個過程后，我們要介紹一個核心公式：





擴散系數D，是我們的目標。只要計算出公式中的每一項，D就自然得到了。



其中：



i是電流值，是我們自己設定的，【已知】；



F是法拉第常數（96485 C/mol），【已知】；



z_A是離子的電荷數，鋰離子是1，【已知】；



S是電極/電解質接觸面積，【已知】；



dE/dδ是庫侖滴定曲線的斜率，【未知】；



dE/d√t電勢與時間的關系，【未知】 。

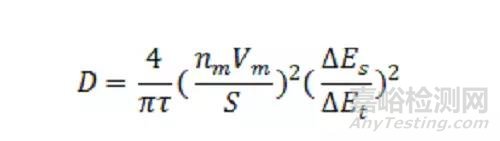

為了簡化求解，當外加的電流i很小時，且弛豫時間τ很短，dE/d√t成線性關系，上面的公式可以簡化成：





記住這個公式就行



其中，



τ是弛豫時間，【已知】；



n_m是摩爾數，【已知】；



V_m是電極材料的摩爾體積，【已知】；



S是電極/電解質接觸面積，【已知】；



△E_s是脈沖引起的電壓變化；



△E_t是恒電流充（放）電的電壓變化;



△E_s和△E_t的數值如圖所示。



圖3. 簡化版GITT核心公式求解



3 GITT實例



本實例來自于文獻[2]。其研究的是鎳鈷錳正極材料，文章中關注的是放電過程。

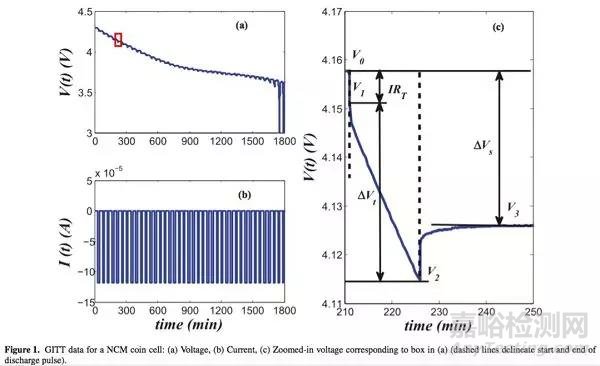

圖4. 文獻中GITT分析



文中將材料的顆粒假設為半徑為Rs的球體，因此，可以將上面的公式進一步簡化，



得到：



進一步得到擴散系數D（圖中紅色箭頭所指）



圖5. 文獻中GITT分析擴散系數D結果



【PITT技術】



1 PITT概述



PITT通過瞬時改變電極電位并恒定該電位值，同時記錄電流隨時間變化的測量方法。



簡言之，整個過程是：“改變電位→保持恒定→測量電流變化”。



2 PITT原理

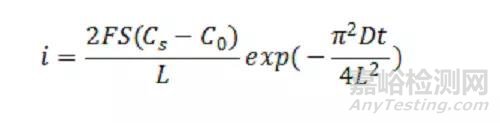

PITT技術的核心公式如下，建立起擴散系數和電流之間的聯系。





其中，



 i是電流值，是我們自己設定的，【已知】；



F是法拉第常數（96485 C/mol），【已知】；



z_A是離子的電荷數，鋰離子是1，【已知】；



S是電極/電解質接觸面積，【已知】；



C_s是t時刻，電極表面離子的濃度；



C₀是起始時刻，電極表面離子的濃度；

L是電極厚度



進一步簡化上述公式，得到擴散系數（D）與電流的關系：



3 PITT測試



對于商用的鋰離子電池進行一次典型的PITT測試（數據來源[3]）。



首先，從OCP（開路電位）開始充電。瞬時提升0.02V的電位，保持15分鐘，隨后撤去電位激勵，進行15分鐘的放松時間。每次施加0.02V的電位增量，依次重復這個循環，直到達到4.2V的上限。之后進入放電階段，每次減少0.02V，其余設置與充電環節類似。

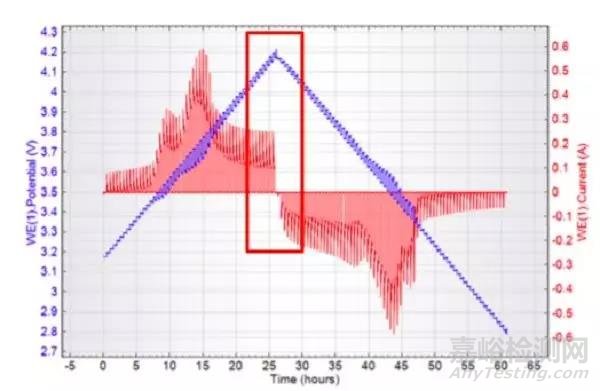

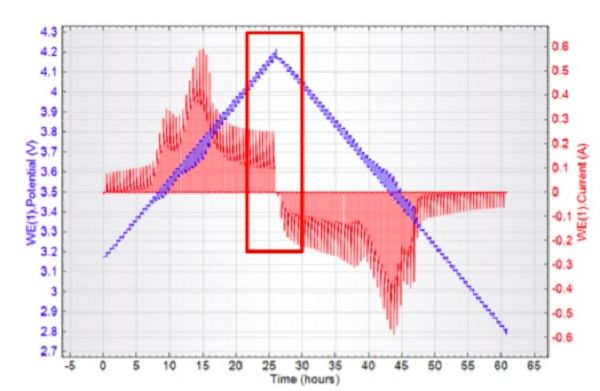

圖6. PITT測試中電勢（藍）、電流（紅）與時間的關系[3]



將局部放大，我們可以看到，“平臺狀”的電壓輸入，產生了“一浪又一浪“的”脈沖狀“電流。

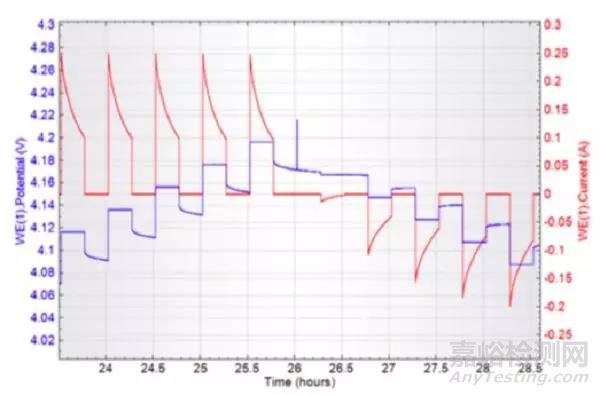

圖7. PITT測試中電勢（藍）、電流（紅）與時間的關系，4.2V電位左右放大圖[3]



進一步將電流轉變成對數形式ln(i)。“脈沖狀”的紅線，變得平滑了。

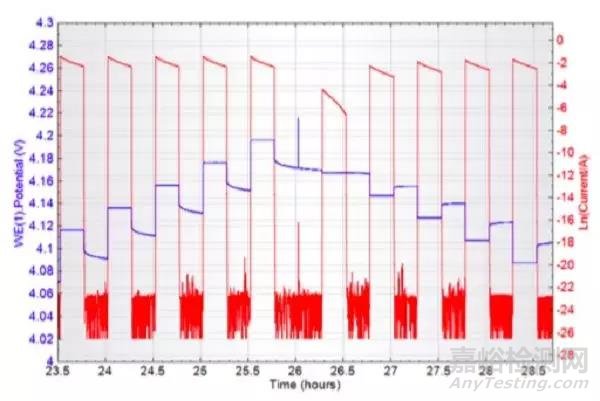

圖8. 電勢、ln(i)與時間t的關系，4.2V電位左右放大圖[3]



具體到一個單獨的lni數據段，可以通過近似線性的部分，求解出擴散系數D。

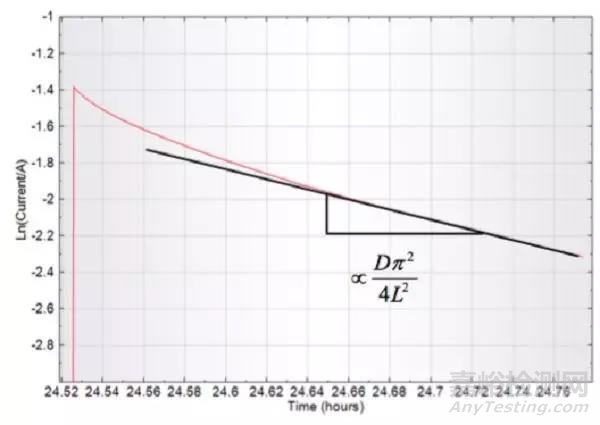

圖9. 一個lni的數據段，通過線性部分，求解出擴散系數D



4 PITT實例



LiFePO₄是一種不錯的鋰離子電池正極材料，價格便宜、無毒環保。研究人員使用PITT技術，測試了在不同嵌鋰狀態下的，LiFePO₄中鋰離子的擴散系數[4]。



實驗中，首先得到了不同的嵌鋰條件下， LiFePO₄在的電流曲線。之后轉變?yōu)閘n(i)—t曲線。

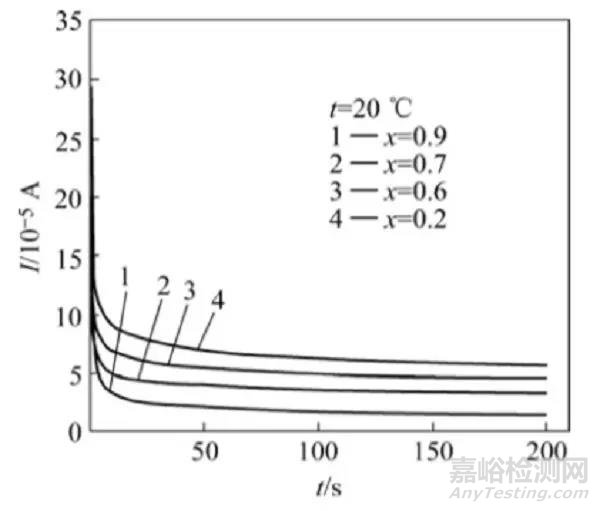

圖10. Li_1-xFePO₄ 電極在PITT測試中的計時電流曲線[4]



通過對 ln(i)—t 曲線的斜率計算，得到不同嵌鋰條件下的擴散系數。



圖11. 不同嵌鋰條件下的LiFePO₄的擴散系數[4]



得到結論：LiFePO₄ 的擴散系數為10^-13-10^-16cm²/s量級。LiFePO₄ 電極材料在嵌鋰過程中先后出現極大值和極小值。



分析可能原因有二：



（1）是活性材料存在”活化過程“，在這一過程中擴散系數會隨嵌鋰量的增加而增大;



（2）是隨著鋰離子嵌入量的增大,材料逐漸由單相轉變?yōu)閮上喙泊鎱^(qū),從而產生了不同的擴散系數。



【總結】



GITT和PITT可以通過對電化學過程動力學的研究，從而對離子的擴散系數D進行測定。



GITT測試由一系列“脈沖+恒電流”構成，通過分析△E_s和△E_t得到D。



PITT則是由一系列“脈沖+恒電位”構成，通過分析電流對數lni與時間t的線性關系得到D 。
