雙相不銹鋼具有奧氏體和鐵素體的雙相組織，而且單相含量一般都大于30%，兼有奧氏體和鐵素體不銹鋼的特點，并且在塑性、韌性、耐腐蝕性等方面都“青出于藍而勝于藍”。

目前在海洋石油天然氣平臺的建造過程中，通常采用傳統的射線檢測方法檢測雙相不銹鋼焊縫的內部缺陷。射線檢測技術比較成熟，在工程項目的應用中屬于穩定且保守的檢測方法；但射線檢測也存在“致命”的缺點——電離輻射，因此射線作業必須在隔離的條件下進行，在周邊一定區域內不允許有其他任何施工人員；尤其是管線工作進入安裝階段后，射線檢測往往難以實現中心曝光，導致檢驗效率低下，嚴重影響項目進度。

超聲檢測也是針對焊縫內部缺陷的傳統檢測方法之一，并且對坡口未熔合等高危面狀缺陷較為敏感。但雙相不銹鋼焊縫及其鄰近區域的晶粒較為粗大，聲波能量衰減嚴重、信噪比差，甚至無法區分缺陷信號和雜波信號；另外，由于超聲波檢測對檢測數據的可記錄性差，且受人員技能水平的影響較大，在某種程度上制約了其在雙相不銹鋼管線焊縫中的應用。

超聲相控陣技術是傳統超聲檢測的延伸應用，近年來發展迅速。在海洋工程項目中，超聲相控陣檢測低合金鋼的方法越來越廣泛。面對雙相不銹鋼焊縫的粗大晶粒時，為了提高聲束的穿透能力，相控陣?yán)寐暿目煽匦詴?huì)生成一定角度范圍的縱波。但由于受偏轉能力的制約，為了實現焊縫內部和熱影響區的聲束有效覆蓋，必須去除焊縫表面余高，使探頭橫跨在焊縫上掃查。但去除余高后的焊縫表面粗糙度較大，耦合探頭時在聲束初始位置(約2~3mm)有較為強烈的耦合信號，此信號可能會掩蓋上表面區域的缺陷，存在漏檢風險；另外此工藝需要多次掃查，檢驗效率不高。

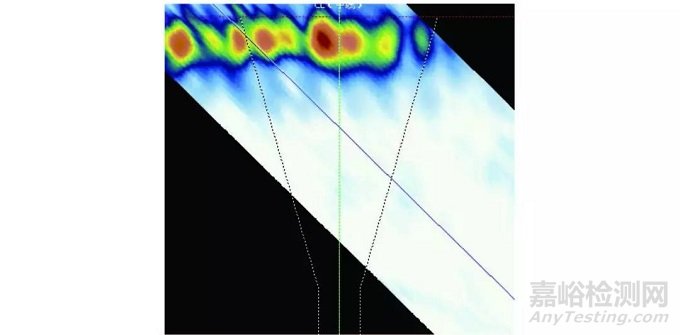

橫跨焊縫耦合的雜波示意

被檢管線焊縫規格為直徑450mm、壁厚14.27mm，采用“V”型坡口氬弧焊焊接方法，材料為雙相不銹鋼(牌號S31803)。

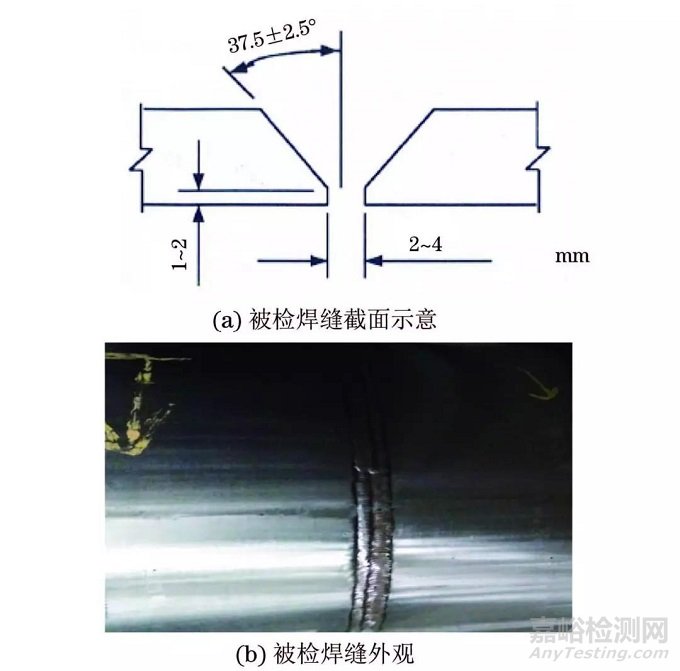

被檢焊縫截面示意及外觀。

DMA(Dual Matrix Array的簡寫)是屬于TRL（縱波一發一收）系列的二維矩陣相控陣探頭，其能大幅改善聲束的穿透能力和信噪比，主要是由于該探頭具有下述優點：

相控陣檢測區域應包含焊縫內部、熱影響區及其鄰近區域，為保證聲束有效地覆蓋被檢區域，需對聲束傳播進行模擬，以確定和優化超聲相控陣檢測工藝。SetupBuilder聲束模擬軟件簡單實用，其基于理論聲學公式，通過計算、模擬各種型號換能器在特定工藝設置下產生的波束覆蓋，從而指導檢測工藝參數的設置。

通過理論分析和聲束模擬，同時考慮到坡口未熔合的方向性，檢測工藝確定為使用DMA探頭進行單面雙側扇形掃描為主，低頻線性陣列探頭激發橫波檢測為輔的檢測方法。

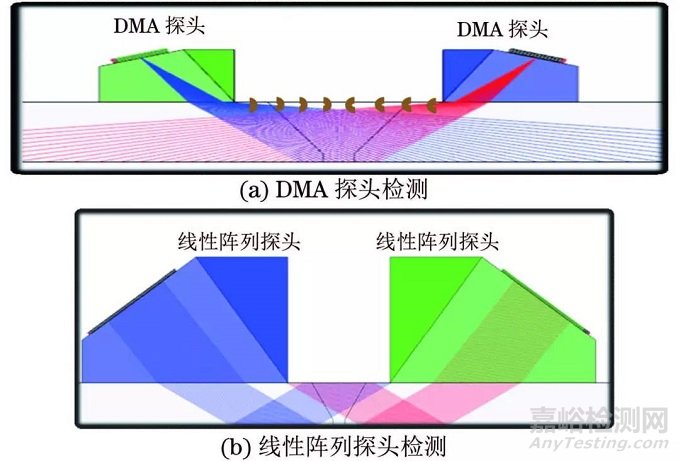

DMA探頭和線性陣列探頭檢測工藝示意

為確保工藝的可靠性，在帶有缺陷的演示試塊上進行工藝認證，以確保演示試塊中的所有缺陷均能被有效檢出，并且檢測的尺寸和位置能夠和實際情況相匹配。

演示試塊結構示意

為了更真實地模擬被檢焊縫的實際狀態，演示試塊的材料直接在被檢管線上截取，并且按照被檢焊縫的焊接工藝焊接，上圖中A為表面槽，用于模擬焊趾裂紋等表面缺陷；B為坡口處槽，用于模擬焊縫內部坡口未熔合等面狀缺陷；C為根部槽，用于模擬根部處的缺陷；D為焊縫內部孔，用于模擬焊縫內部氣孔、夾渣等體積型缺陷。

試驗采用奧林巴斯OMNISCAN MX2超聲相控陣檢測儀，依次校準聲速、楔塊延時、角度校準增益及TCG(深度補償)曲線，安裝適當?shù)木幋a器和掃查架，按照檢測工藝進行掃查并保存數據。

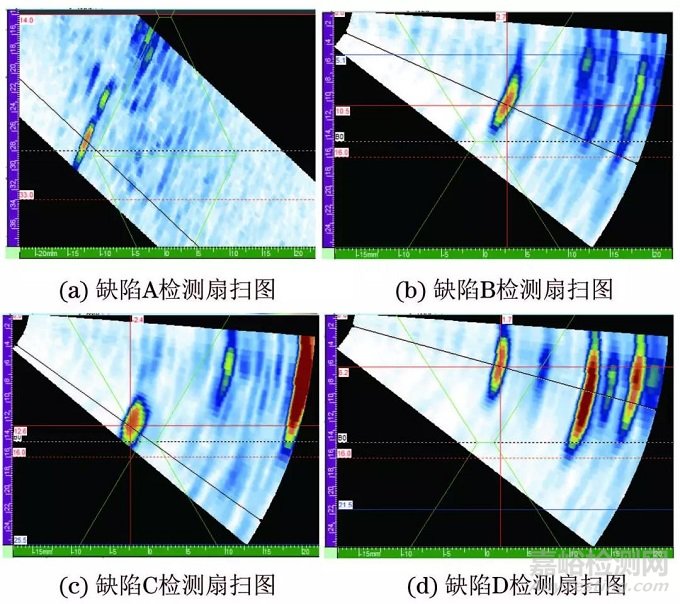

結果顯示：該檢測工藝能很好地檢測出演示試塊中的所有缺陷，并且定位和定量結果與實際值基本吻合，說明在誤差允許范圍之內，該工藝是可行的。

在某液化天然氣(LNG)管線應用超聲相控陣檢測工藝代替?zhèn)鹘y(tǒng)射線檢測過程中，發現某焊縫根部位置存在長度約50mm的缺陷。

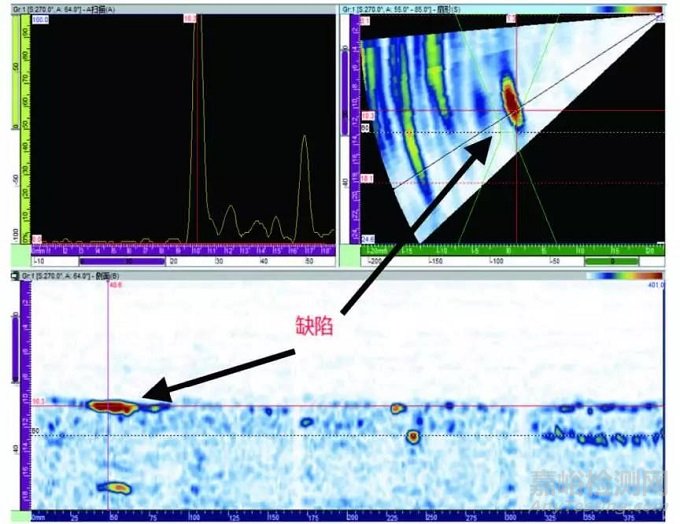

現場相控陣檢測結果

在拆除焊口附近管線內部，通過目視發現根部單側未熔合，經測量其長度約48mm。

缺陷實際外觀

目視結果和相控陣檢測結果幾乎相同，進一步驗證了其工藝的有效性和可靠性。
