可調移液器是利用空氣排代原理設計的量出式加樣器,它是檢測檢驗實驗室定性與定量分析的常用工具。其容量的準確性直接關系到實驗結果的正確性、可靠性與可重復性?？烧{(diào)移液器使用方便,取樣精確,玻璃材料的移液管由于取樣過程相對復雜,維護清洗相對繁瑣,有被可調移液器取代之勢。但是,微小的誤差對取樣總量的影響非常大,合格可調移液器使用一段時間后,由于磨損、彈簧彈力變化等原因?qū)е聹?zhǔn)確度和精密度下降 , 必須進行校準。據報道,新購置的移液器失準率為1.56%,使用1萬次以下的失準率為4%, 1萬~ 5萬次失準率為8.82%,5萬~ 10萬次失準率為21.7%,10萬次以上失準率為47.6%。

在實驗室內的質量評價手段中,質量控制圖是最簡單、最有效的統計技術之一。一般的理化實驗室常規理解的期間核查是指對測量?jī)x器在兩次校準或檢定的間隔期內進行的核查;但正確的理解應為保持設備校準狀態的可信度,而對設備示值 ( 或其修正值或修正因子 ) 在規定的時間間隔內是否保持其規定的最大允許誤差或擴展不確定度或準確度等級的一種核查。也就是說,期間核查實質上是核查設備示值的系統誤差,或者說核查系統效應對設備示值的影響,其目的與方法同JJF1033-2008《計量標準考核規范》中所述的穩定性考核是相似的。



1材料與方法



1.1材料設備

核查對象為PIPETMAN P1000N 1 mL可調移液器,最小分度0.02 mL, 容量允差1000 μL±8μL。核查儀器為具有良好穩定性量值的測量?jī)x器, METTLER TOLEDO AE204-N電光分析天平(分度值為0.0001  g);1 mL移液管,容量允差為 ±0.01mL(A級);PIPETMAN P1000N 1 mL可調移液器, 最小分度0.02 mL, 容量允差1000 μL±8 μL;溫度計0~30 ℃,分度值0.1 ℃;250 mL燒杯。試劑為重蒸餾水。

1.2方法條件

操作步驟:1) 在溫度、濕度、氣壓恒定的實驗室。2) 轉動移液器旋鈕,設定在移液器所需的容量刻度。3) 選擇潔凈、合適的滴頭安置在移液器套筒上,稍加扭轉壓緊吸液嘴使之與套筒之間無空氣間隙。垂直握持移液器,預吸入重蒸餾水并排回原容器中,吸液、排液共重復3次。4)垂直握持移液器,把按鈕壓至第一停點,滴頭浸入液面下2 ~ 3 mm處,然后緩慢平穩地放松按鈕,等1 ~ 2 s滴頭完全吸滿后,滴頭離開液面,貼壁停留2 ~ 3 s,淌走多余的液體。5) 將移液器移至聚乙烯微孔板側壁,保持垂直狀態,輕輕壓下按鈕至第一停點位置,等待1 ~ 2 s,移動滴頭再貼試管壁,完全撳下按鈕,以排盡滴頭內的液體,然后將滴頭沿試管內壁向上移開。6) 操作要求動作柔和,避免按鈕急速?gòu)椈?; 實驗操作過程中,移液器保持垂直狀態。

1.3核查方法

使用可調移液器分別抽取溫度為(20±1) ℃1000 μL重蒸餾水10次, 在電光分析天平上直接稱量并記錄數據,在2個月內分別取樣20組,每組間隔時間為當天需使用可調移液器進行試驗分析的工作日,每組取樣10次。環境條件 : 實驗室20 ℃恒溫20 min。

2 控制圖建立的原理



控制圖(control chart)是對過程質量特性值進行測定、記錄、評估,從而檢查過程是否處于控制狀態的一種用統計方法設計的圖。圖上有中心 線(central Line,CL)、 上控制限(upper central line,UCL)和下控制限(lower central line, LCL),并有按時間順序抽取的樣本統計量數值的描點序列。若控制圖中的描點落在UCL與LCL之間的排列不隨機,則表明過程異常。控制圖通過圖形的方法,顯示檢測過程隨時間變化的質量波動, 并分析判斷其是否由異常因素造成的質量波動,從而提示檢驗員及時采取相應的措施,消除異常因素的影響,保持檢驗過程的穩定狀態,從而對檢驗過程進行動態控制。在大多數情況下,當影響測量結果的因素比較多時,測量結果的分布往往服從正態分布。對于正態分布而言,測量結果位于分布中心 μ 附近(μ±3σ),區間內的概率高達99.73%, 因此將該區域作為需要控制的區域;當測量結果出現在 ±3σ 區域之外時,其概率只有0.27%,是個小概率事件,因此可以認為測量過程出現了異常。 在 ±2σ 區域之外并在 ±3σ 之內的區域稱為警戒區,當測量結果位于警戒區內時,其出現的概率為4.28%(即99.73%~ 95.45% ),此時應對測量過程予以密切關注,以確定是否有異常情況出現。依據各種控制圖的特點、用途,一般采用均值-極差控制圖。均值-極差控制圖技術最適用于對檢測過程參數的分析、控制及采取預防措施, 且適用于現場操作。該技術是針對過程輸出的特性抽取樣本容量恒定的子組,用子組的均值和極差對過程進行分析和監控的一種控制圖方法。在均值-極差控制圖中,用子組樣本均值x和極差R分別估算過程均值 μ 及其變差,x控制圖用于觀察正態分布的均值變化,R控制圖用于觀察正態分布的分散或變異的變化;而x-R控制圖則將二者聯合運用, 用于觀察正態分布的變化。



3 建立質量控制圖



控制圖由一直角坐標系構成,其縱坐標為所采用的統計控制量,如平均值、實驗標準偏差和極差等,橫坐標為時間坐標?？刂茍D中設有3條界限, 以所采用的統計控制量的分布中心作為控制的中心線(CL),以 μ+3σ 為控制上限(UCL),以 μ-3σ 為控制下限(LCL);以 μ+2σ 為警戒上限(UWL),以 μ-2σ 為警戒下限(LWL)。有時還以 μ+1σ 作為輔助上限(UAL),以 μ-1σ 為輔助下限(LAL)。

3.1采集數據

由1名分析人員平行測定20次(以減小偶然誤差)來得到可調移液器的取樣數據;對1個質控樣,至少要做20次以上的例行分析,而且這些測定應該在一段時間里分次進行,具體時間根據實驗室對可調移液器的使用頻率而定,我實驗室在2個月內共使用可調移液器20次。測量結果如表1所示。

表1 可調移液器測量結果數據統計(1000 μL)

3.2繪制控制圖

3.2.1控制圖的組成

質控圖的基本圖形組成:中心線(CL)表示預期值;上、下警戒限(UWL、LWL)之間的區域?yàn)槟繕?biāo)值;上、下控制限(UCL、LCL)之間的區域?yàn)榭山邮芊秶?在中心線兩側與上、下警告限警戒限之間各一半處有上、下輔助限(UAL、 LAL)(見表2)。采用Minitab軟件可以方便快捷地制作質量控制圖,對數據自動分析,及時發現過程中的異常,實現對測量過程的有效監控。

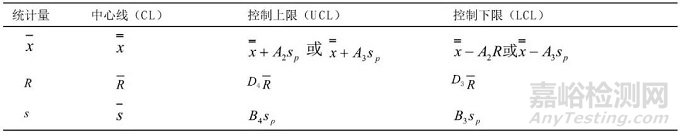

表2 控制圖的控制極限

計算中各系數A2、A3、B3、B4、D3和D4之值與樣本大小n(各個子組)有關,可查“計算控制限的系數表”獲得。為方便起見,將常規控制圖的控制范圍均分為6個區,自上而下分別標記為A、 B、C、C、B和A,每個區的寬度均相當于所采用統計控制量的標準偏差S。x-R控制圖通常用于跟蹤大小為8或更小的樣本的過程水平和過程變異, 而x-S控制圖用于較大的樣本,標準偏差要求重復測量次數n ≥ 10,標準偏差控制圖比極差控制圖具有更高的檢出率。測量點出現在控制圖A區中的概率為4.28%,因此,偶爾有測量點出現在A區中是允許的,但此時至少應密切注意控制圖此后的發展趨勢,故A區常稱為警戒區。

3.2.2控制圖的判斷標準

質控圖分析用統計數據呈正態分布時有x-S控制圖、x-R控制圖等,用Minitab軟件制作的質量控制圖,遵守依照統計理論小概率事件原理制定的判異標準:1超出界限;2連續9點落在中心線同一側;3連續6點遞增或遞減;4連續14點上下交錯;5連續3點中有2個點距離中心線(同側) 大于2個標準差;6連續5點中有4個點距離中心線(同側)大于1個標準差;7連續15點在距離中心線(任意一側)1個標準差之內;8連續8點距離中心線(任一側)大于1個標準差。

3.2.3控制圖的繪制

打開Minitab軟件,將數據輸入,電腦制圖, 選擇執行正態性Anderson-Darling檢驗,由“圖1實測值的概率圖”可知,所測數據繪制的點大致形成一條直線,呈正態分布,滿足繪制質量控制圖條件。Minitab軟件制圖自動判斷異常,顯示結果見圖2實測值的Xbar-S控制圖,同時進行過程能力分析。

圖1 實測值的概率圖

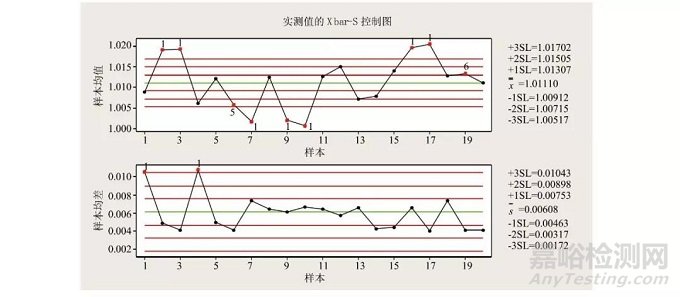

圖2 實測值的 Xbar-S 控制圖

4 控制圖的結果分析與討論



4.1實測值的Xbar控制圖檢驗結果

檢驗1 1個點,距離中心線超過3.00個標準差。 檢驗出下列點不合格:2、3、7、9、10、16、17測量點出現在上界,表明統計控制量的均值增大; 而測量點出現在下界,表明統計控制量的均值減小。

檢驗5 3點中有2點距離中心線超過2個標準差(在中心線的同一側),檢驗出下列點不合格: 4、5、6,故可以判斷測量過程出現異常。

4.2實測值的S控制圖檢驗結果

檢驗11個點距離中心線超過3.00個標準差。 檢驗出下列點不合格:1、4。

4.3誤差分析討論

如果平均值控制圖出現異常,則表明測量過程受到不受控的系統效應的影響。而若標準偏差控制圖或極差控制圖出現異常,則表明測量過程是受到不受控的隨機效應的影響。

由Xbar控制圖失控結果可知系統誤差對可調移液器的影響較大,經分析得出幾點主要影響因素: 1)查失控點當天的氣溫均較低,環境恒溫20 ℃所用時間應適當延長,尤其是在溫度較低的冬天;2) 未帶手套完成取樣,因手的溫度可以改變移液槍內空體積;3)取樣動作過快,動作過快時,液體因表面張力吸附在吸頭壁上,造成移液不準;4)核查時,人員流動性較大,天平稱量受干擾;5)重蒸餾水溫度有幾次并未完全在(20±1) ℃范圍內。

S控制圖失控的出現原因較復雜,失控點集中在試驗的最開始,可能是由于操作人員對該項工作逐漸適應的一個過程中產生的誤差。

4.4控制圖分析討論

控制圖可分為分析用控制圖和控制用控制圖。 分析用控制圖:用于對已經完成的測量過程或測量階段進行分析,以評估測量過程是否穩定或處于受控狀態?？刂朴每刂茍D:對于正在進行中的測量過程,可以在進行測量的同時進行過程控制,以確保測量過程處于穩定受控狀態?？梢允紫韧ㄟ^(guò)建立分析用控制圖,確認過程處于穩定受控狀態后,將分析用控制圖的時間界限延長,再將分析用控制圖轉化為控制用控制圖。

5 控制圖應用于期間核查

可調移液器操作簡單,相比于玻璃移液器能極大地提高檢驗檢測效率,受到食品藥品檢驗機構實驗工作者的青睞;但是一直以來對可調移液器都存在重使用輕管理的現象,大部分實驗室檢驗人員未經培訓就直接使用可調移液器,大多數實驗室期間核查對可調移液器核查周期為一年或半年?？烧{(diào)移液器受環境和操作所造成的系統誤差極其明顯,最終可能導致檢測結果的偏離;采用控制圖可在每次使用可調移液器前進行動態監控,能夠及時避免各類誤差,規范檢測過程,檢測過程是實驗室質量體系運行的主要過程, 質量控制應建立在統計技術的基礎上,利用統計分析手段實現實驗室測量過程的質量控制。通過建立可調移液器期間核查方法控制圖,將統計控制圖應用于期間核查中,可以及時掌握計量標準裝置的狀態是否發生了變化,一旦發現異常情況,查找原因,采取相應的糾正措施或預防措施,使檢測儀器始終處于受控狀態,從而確保儀器的穩定,保證測量結果的可靠性。
