本文通過研究離子滲氮工藝參數對42CrMo材料滲氮層性能的影響，掌握了42CrMo傳動件離子滲氮工藝規律和特點，以期改善現有工藝變形大、裂紋的現狀，節約生產成本。



1.工藝參數的確定

---

影響離子滲氮工藝參數主要有滲氮溫度、滲氮壓力和滲氮保溫時間，針對工件齒數多、齒形密、齒較薄的特點，以及42CrMo材料本身的特性，設定工藝參數如表1所示。

表1  42CrMo滲氮工藝

參數	升溫時間/h	滲氮溫度/℃	保溫時間/h	滲氮壓力/Pa
要求	10	520	20	280～300



2.過程記錄

---

試驗中設備整體控制平穩，通過圖1過程記錄可以看出，在保溫階段工藝參數穩定。圖2為工件滲氮照片。

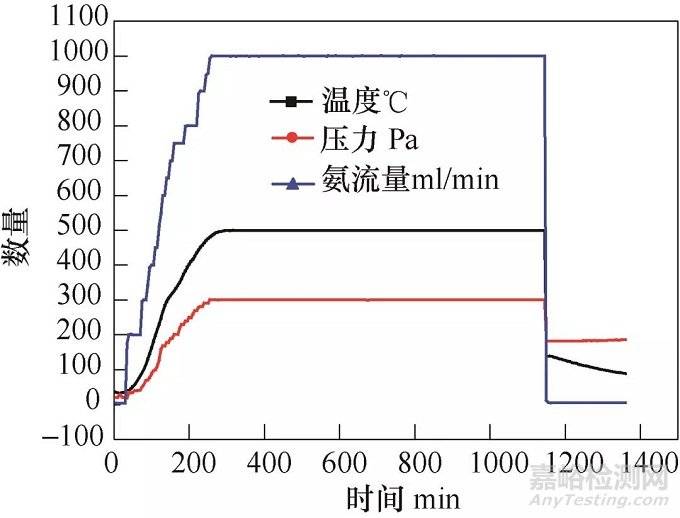

圖1 滲氮參數記錄曲線

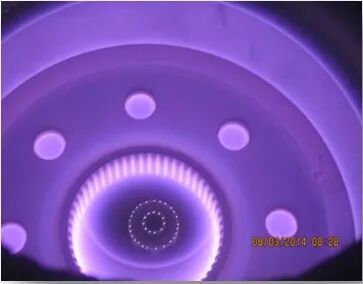

 圖2 工件滲氮照片



3.檢測結果

---

（1）表面硬度

在300g和1000g檢測壓力下，表面硬度均符合圖樣要求。

表2   表面硬度檢測結果

檢測壓力	表面硬度
HV0.3	769	735	761
HV1	677	682	666

（2）硬化層深度

根據圖3硬化層梯度檢測結果見圖4，齒頂滲氮層達到0.55mm，齒根達到0.45mm。

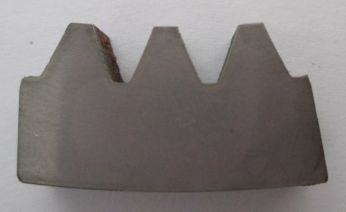

圖   3

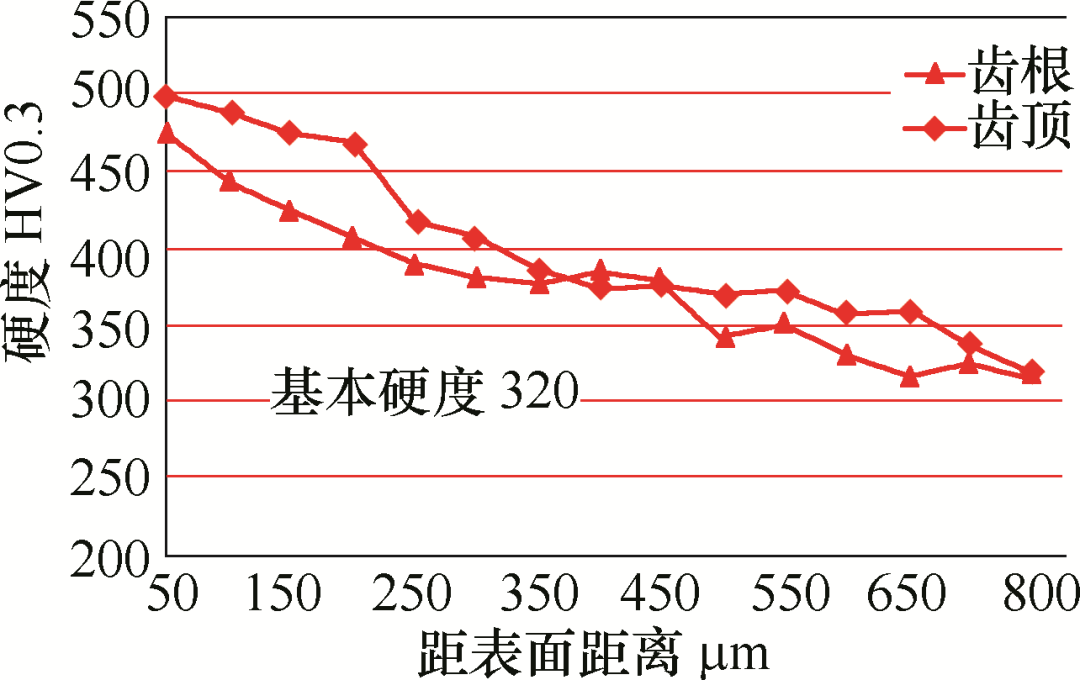

圖4  齒頂、齒根滲氮層硬度梯度



（3）滲氮層組織

從圖5金相組織看出，滲氮層白亮層厚度為10μm，疏松級別1～2級。

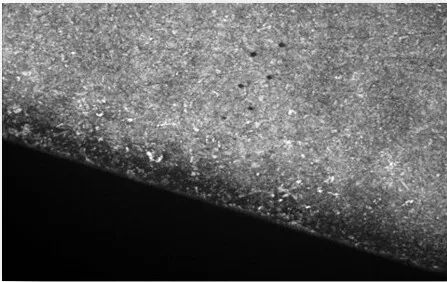

圖5  滲氮層金相組織 100×



（4）滲氮層脆性狀況

從圖5脆性檢測壓痕來看，邊角無塌陷，脆性情況達到1級

（a）

（b）

（c）

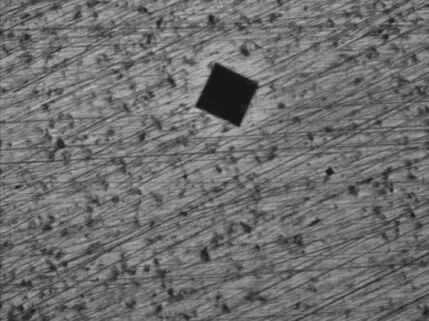

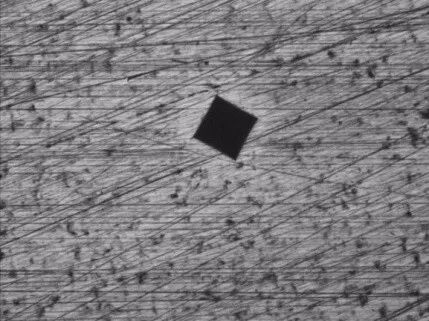

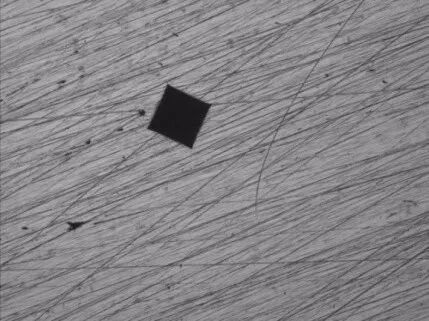

圖6  滲氮層脆性檢測



4.局部防滲處理

---

采用離子滲氮專用涂料進行了試驗，通過試塊檢測，防滲面硬度沒有增加，加工情況良好，驗證了防滲涂料的有效性。圖6為工件涂料情況。



5.結語

---

對推土機42CrMo材料傳動件采用離子滲氮工藝試驗后，各項檢測結果符合要求，工件畸變符合裝配要求。后續采用表面離子滲氮替代高頻淬火，可改善現有工藝變形大、裂紋的現狀，節約生產成本。另外，采用離子滲氮，污染小，環境友好。
