    汽車電子產品測試實例分析：

    產品名稱：車載DVD播放器

    產品功能描述：DVD播放功能，F(xiàn)M/AM接收功能，USB Host功能

    認證標準：2004/104/EC

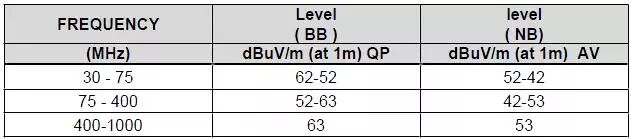

輻射騷擾限值要求：

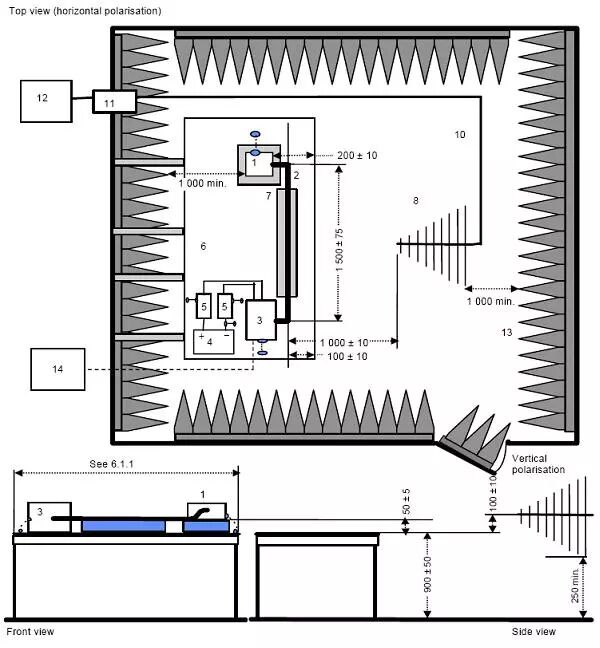

實驗布局圖：

實驗要求在半電波暗室里進行，測試接受天線分為兩種：雙錐天線和對數周期天線。

注：
1 EUT（如果在測試計劃中需要則就近接地）
3 負載模擬器（按照6.4.2.5要求放置及接地）
5 人工電源網絡（AN）
7 絕緣材料支撐（εr≤1.4）
10 高質量雙層屏蔽電纜（50Ω）
12 測量設備
14 模擬及監系統 2 測試線束
4 電源（位置可選）
6 接地板（與屏蔽體相連）
8 對數周期天線
11 壁板連接器（接頭）
13 射頻吸波材料

圖13 測試布置示例－對數周期天線

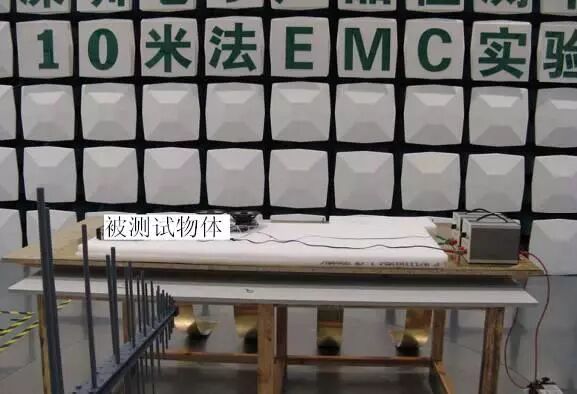

測試設置照片：（30MHz-200MHz：雙錐天線）

（200MHz-1GHz：對數周期天線）

測試過程以及測試設置：

1. 將被測物放置于暗室里的1米高木制桌面上
2. 將被測物與測試天線的距離調解為1米
3. 設置接收機的檢波方式為PEAK（峰值檢波方式），測試曲線模式設置為MAX HOLD（最大功能保持）
4. 將天線換成雙錐天線且方向垂直，從30MHz掃描到200MHz
5. 將天線換成雙錐天線且方向水平，從30MHz掃描到200MHz
6. 將天線換成對數周期天線且方向垂直，從200MHz掃描到1GHz
7. 將天線換成對數周期天線且方向水平，從200MHz掃描到1GHz
8. 更換被測物的工作模式（DVD播放模式，F(xiàn)M/AM接受模式和USB播放模式）重復進行4-7.

測試結果參考：

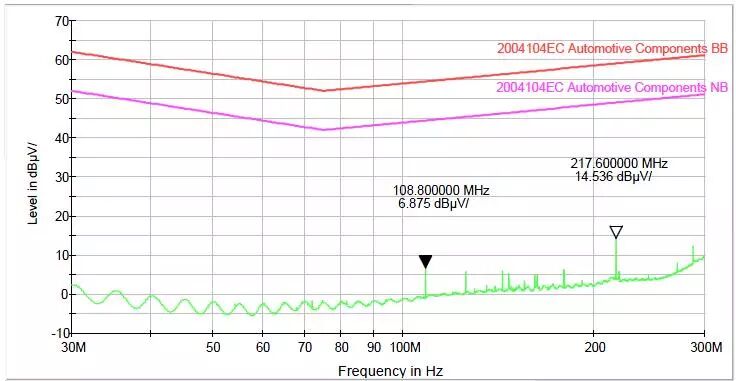

圖一：30M－300Mhz測試圖例
