影響鋼鋁連接質量的因素包括材料本身的特性、模具尺寸、壓力等參數，因此探討鋼鋁無鉚釘連接過程中的板料放置位置、凸模沖壓速度、表面摩擦系數、模具尺寸等對鋼鋁無鉚釘連接點質量的影響，對揭示鋼鋁無鉚釘連接的成形機理有重要作用。

于是，如何發現鋁鋁連接和鋼鋁連接過程中出現的缺陷就成為研究的重點，破壞性試驗是一種簡單直接的方式，然而這種方式無法保留完整的接頭，同時也會造成一定程度的成本損失，而通過無損檢測評價接頭質量，將成為建立缺陷診斷專家系統的主要依據。

無鉚釘接頭的失效形式很多，包括正常失效和異常失效。

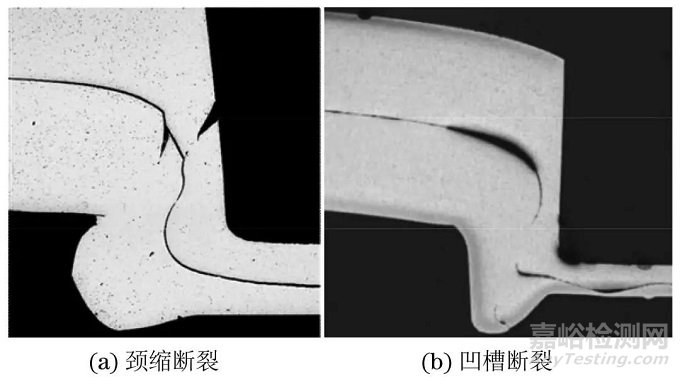

正常失效即為在成形過程中出現的失效形式，包括發生在凹槽位置、頸縮位置的斷裂以及沒有形成機械鎖。

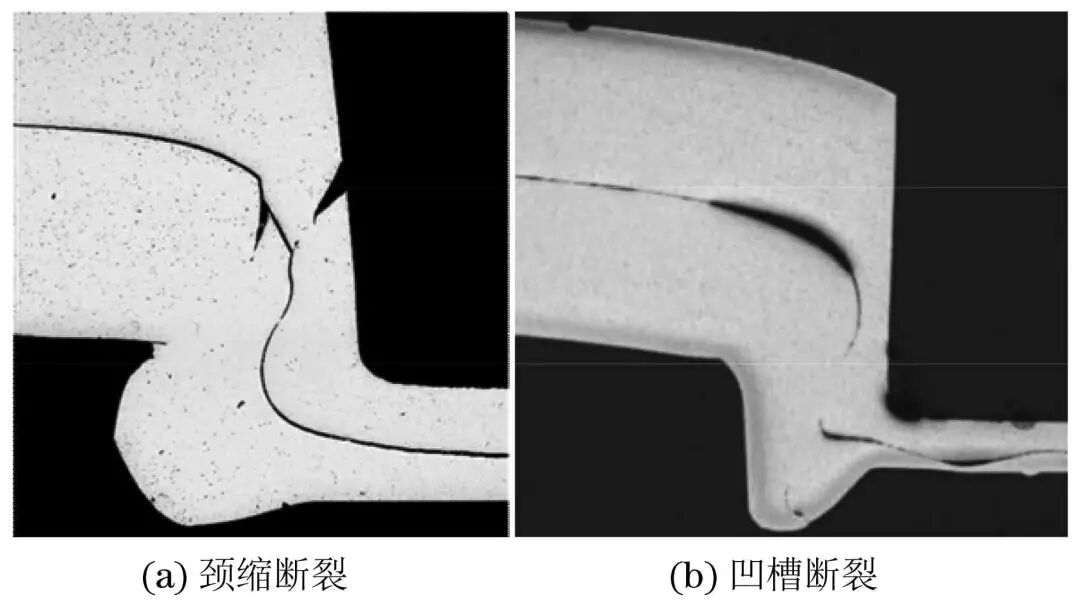

無鉚釘接頭正常失效樣本

異常失效即為強度試驗造成的接頭失效形式，一般是剪切強度試驗、拉伸強度試驗和疲勞強度試驗。這些破壞性試驗是一種最簡單有效的衡量接頭質量的定量評價標準，即通過強度試驗獲得接頭強度，并通過金相分析獲得接頭的幾何尺寸。

發生在頸縮位置的裂紋會直接影響接頭質量，當裂紋出現在凹槽處時，裂紋不會直接影響接頭質量。

熱成像技術的檢測原理是：由于被測件中存在的缺陷會影響感應電流的流動和溫度分布，而造成溫度場的變化，熱像儀依靠感應線圈等獲取被測件表面的溫度場，進而對缺陷進行判別。該方法主要檢測接頭底部的裂紋分布情況，然而其成本較高，很多問題目前不能解決。

感應熱成像顯示的無鉚釘接頭的不同斷裂形貌

上圖為感應熱成像顯示的不同斷裂形貌，可見不同的底厚、不同的裂紋分布都可在圖像中呈現。在未來的研究中，不僅要獲得較準確的表面裂紋形貌，而且要實現在線監測，建立計算機控制平臺，開發完善專家系統。

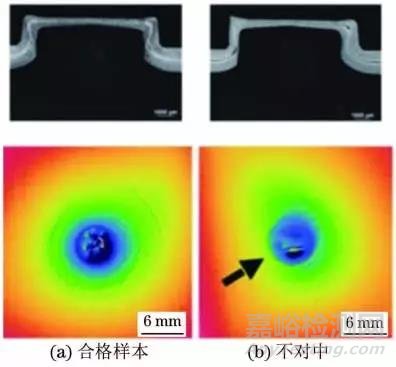

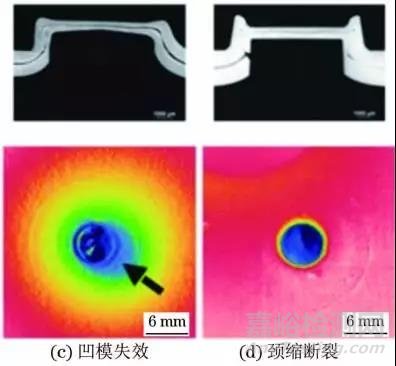

主動熱成像系統主要包括熱加載裝置、紅外熱像儀、計算機成像系統和分析軟件等。無鉚釘接頭是一個大變形結構，合格接頭在紅外檢測結果中是均勻的，而其他幾種失效模式(不對中、凹模失效、頸縮斷裂)所呈現的形貌也不均勻，不對中。

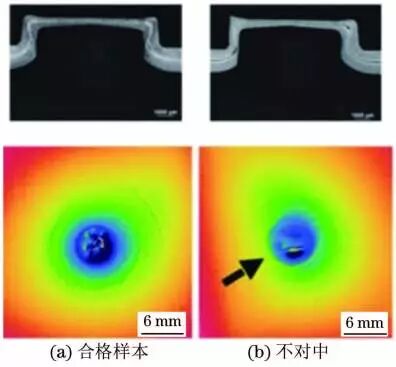

無鉚釘接頭的主動熱成像圖

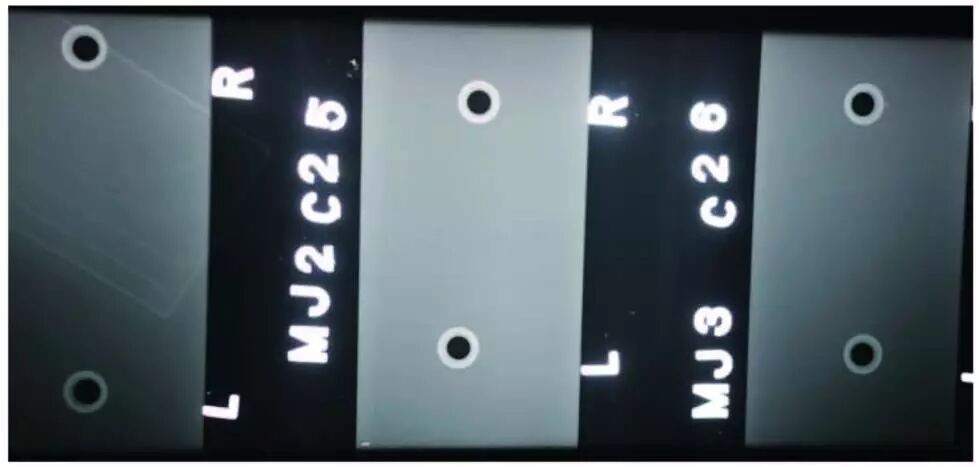

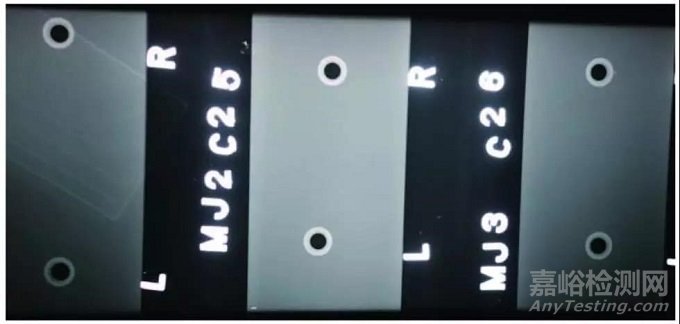

下圖為無鉚釘接頭的X射線照相結果，其檢測設備為Yxlon225射線機，電壓為80kV，被測物體距離為700mm，曝光時間為150s，使用沒有鉛屏的D3膠片。

無鉚釘接頭的X射線照相結果

雖然X射線方法檢測結果直觀，但是設備復雜龐大，適合在實驗室操作，而且檢測時需要采取安全防護措施。

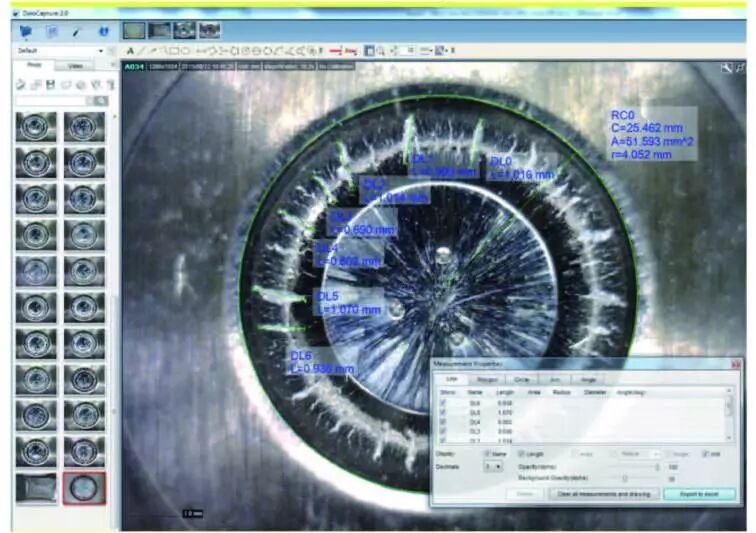

目視檢測技術簡單直觀，具有較低的材料成本，能夠檢測所有表面裂紋，能快速獲得檢測結果，也便于實現自動化。雖然人類的視覺和思路有誤差，但是可以通過建立計算機控制平臺，從數據的角度來獲取裂紋的特征。

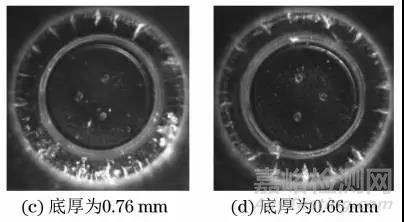

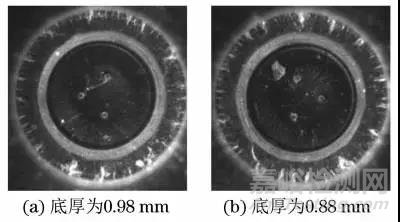

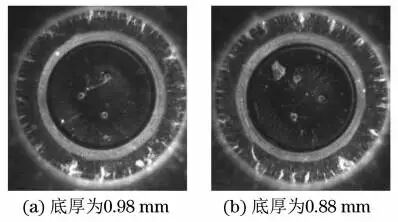

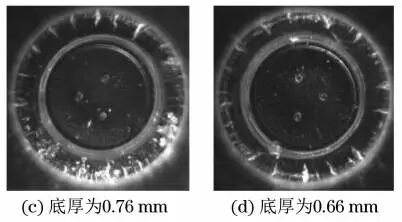

無鉚釘接頭凹槽位置斷口形貌的目視檢測結果

目測方法不僅能夠觀測到接頭表面的宏觀裂紋，而且能夠通過軟件及時處理裂紋的密度變化。從表面上看，接頭凹槽位置的裂紋是均勻分布的，并且隨著底厚的減小，裂紋逐漸加寬，直到達到某值時，斷裂的表面積不再增加，甚至是逐漸縮小。

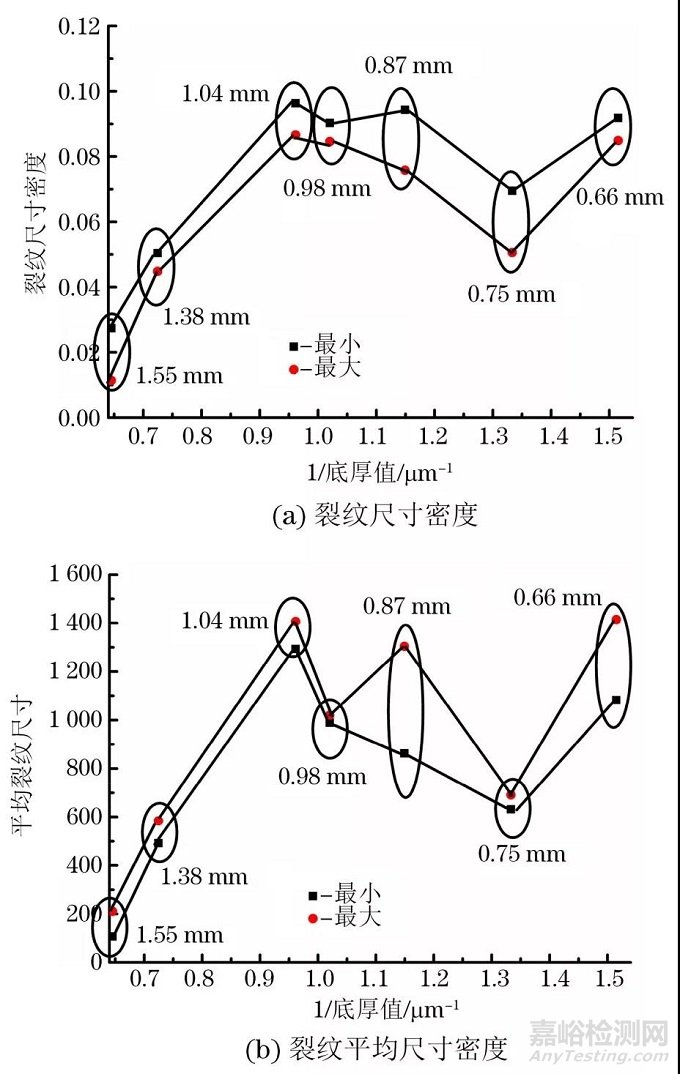

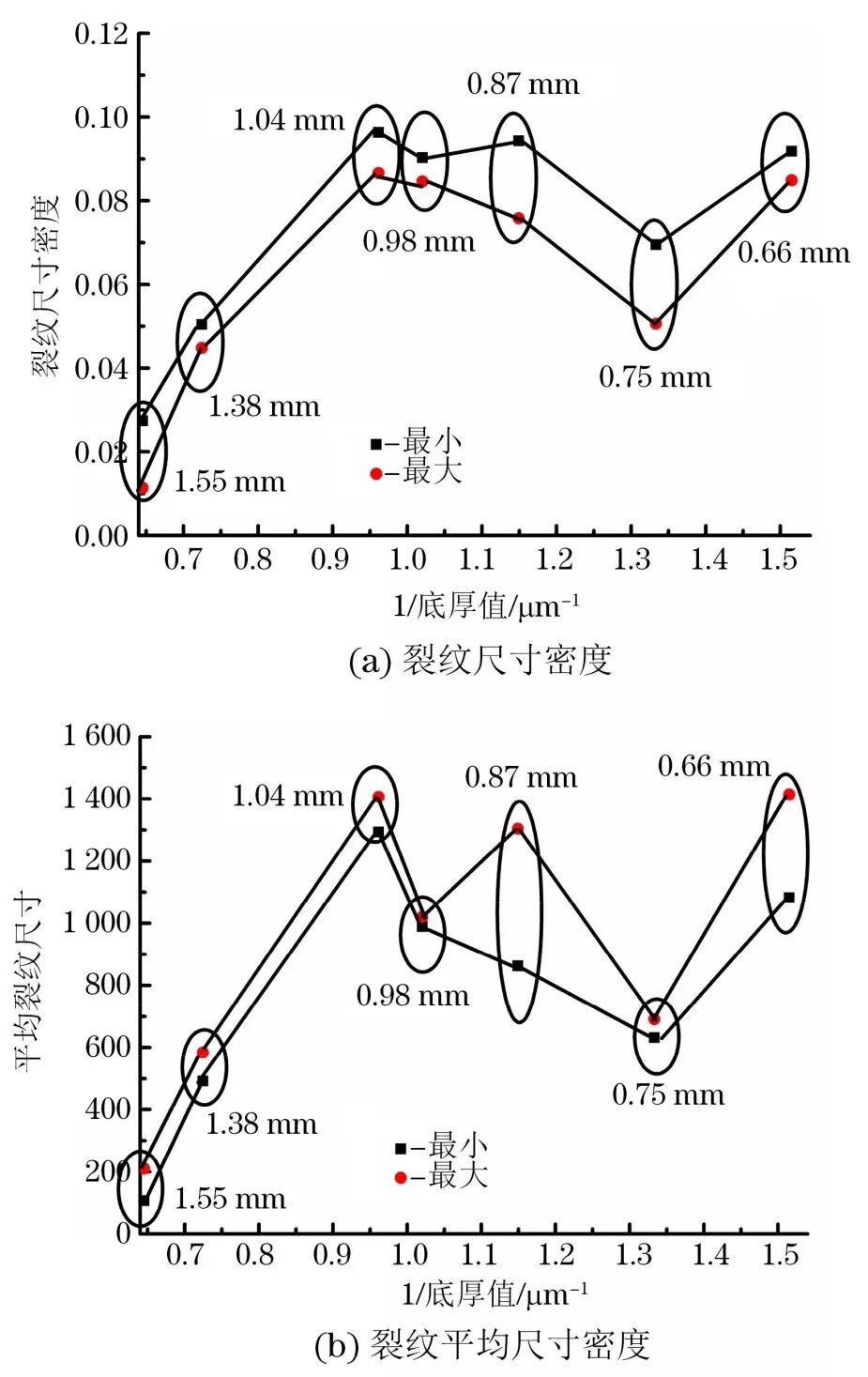

宏觀裂紋尺寸密度

由于拍攝的差異，宏觀觀測結果難免出現誤差，為此在研究中，可以通過顏色滲透的方式來提高成像性能。

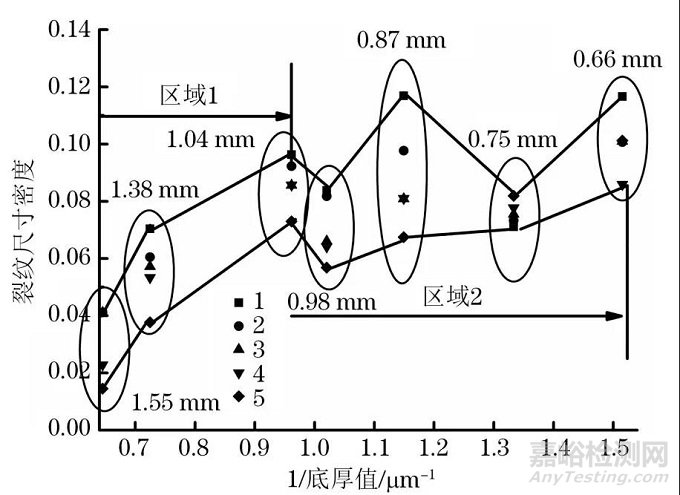

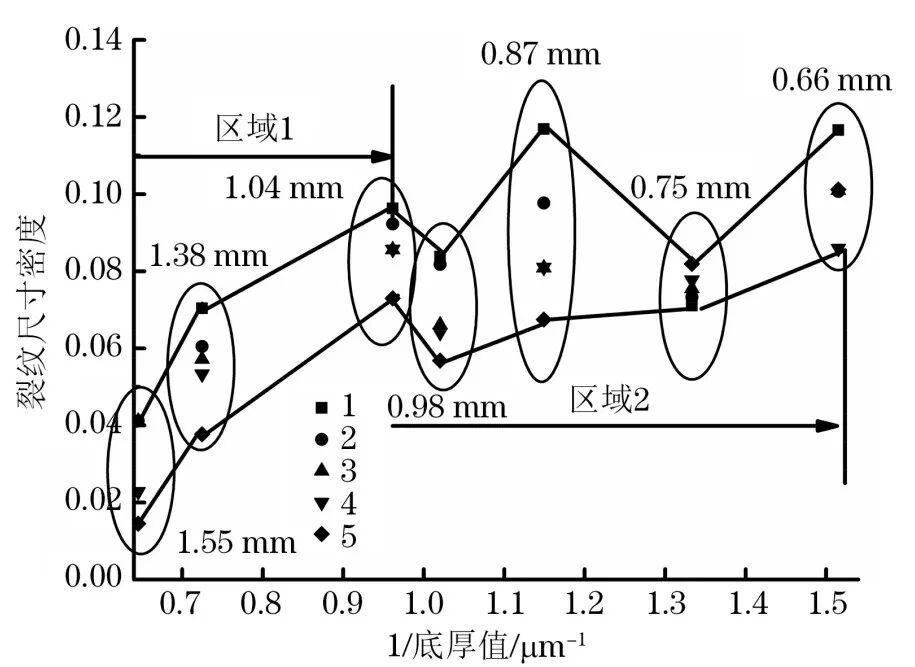

通過微觀斷面進行分析，考核微觀裂紋尺寸密度的變化情況。下圖為微觀裂紋尺寸密度的變化情況。隨著底厚的變化，裂紋尺寸密度的變化并不是單調增加或減小；當?shù)缀襁_(dá)到某一值時，裂紋不再增加，反而有下降的趨勢。

無鉚釘接頭宏觀裂紋尺寸密度變化

目測方法可以觀測到接頭底部的宏觀裂紋，與滲透無損檢測技術結合使用可以使成像更加清晰，便于判斷在成形連接過程中的表面裂紋形貌。

這種檢測技術是最經濟適用的判斷接頭質量的方法，對操作者和設備的要求少，能夠滿足對無鉚釘連接接頭質量的定性判斷。
