1  Carrier frequencies-中心頻點測試

---

測試5.8Ghz的載頻頻點

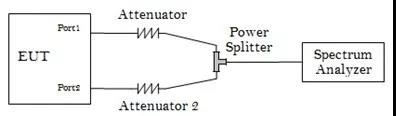

測試框圖：如下圖1

圖1

測試限值：實際測試值與制造商標稱的中心頻點值相比，余量在±20ppm以內。



2  Nominal Channel Bandwidth and Occupied Channel Bandwidth-標稱帶寬和占用帶寬測試

---

占用帶寬即通信產品的整個信道發射出來的能量（功率）所占用的寬度。

測試框圖：見圖1

測試限值：占用帶寬相對于標稱帶寬的80%到100%之間。



3  RF output power, Transmit Power Control (TPC) and power density-射頻輸出功率和功率密度

---

測試框圖：見圖1

測試限值：

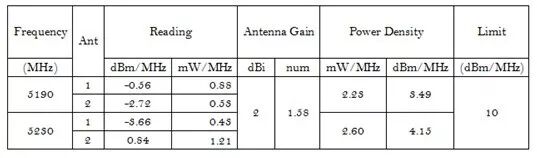

測試案例展示：





4 Transmitter unwanted emissions outside the 5 GHz RLAN bands-發射模式下的帶外雜散

---

測試框圖：

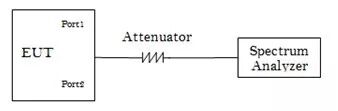

發射模式下的傳導雜散測試框圖如下圖2



圖2

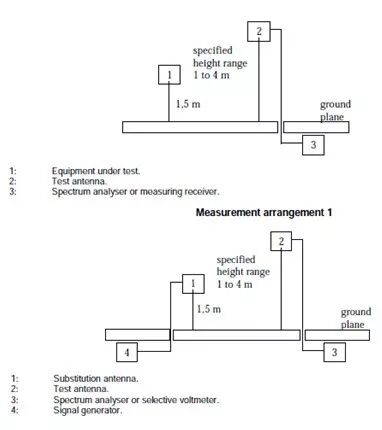

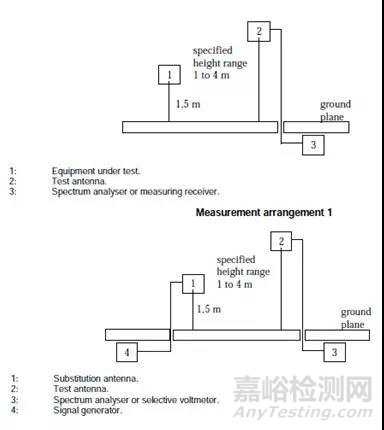

發射模式下的輻射雜散測試框圖如下圖3




圖3

測試限值：





5  Transmitter unwanted emissions within the 5 GHz RLAN bands-發射模式下的帶內雜散

---

測試框圖：見下圖4


圖4

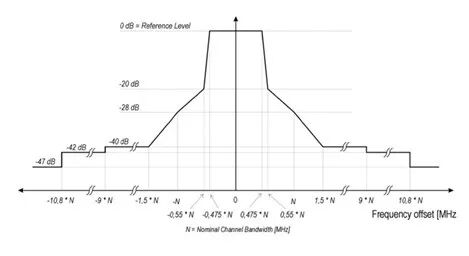

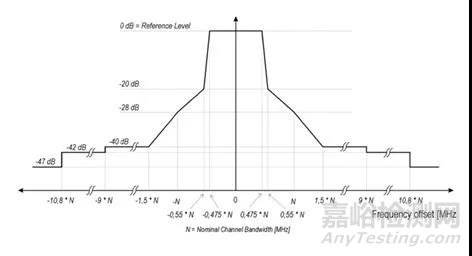

測試限值：

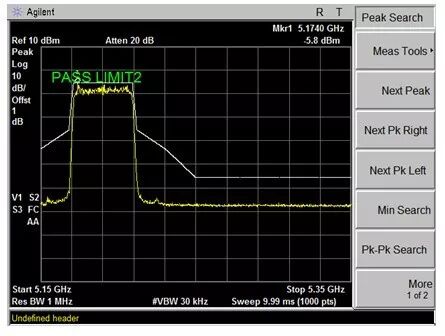

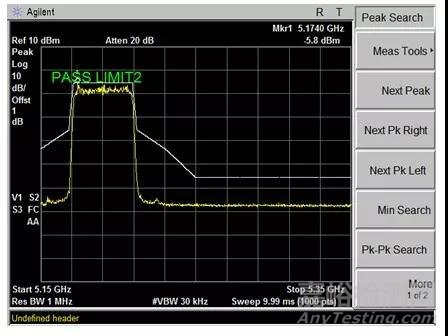

測試案例展示：在中心頻點為5190MHz，產品在發射模式下雜散發射如下圖：



6  Receiver spurious emissions-接收模式下的輻射雜散

產品在接收模式下的輻射雜散，其輻射雜散不能超出下面的測試限值。

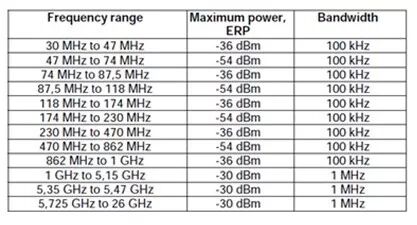

    測試限值：


以上就是5.8G產品CE認證中常家射頻測試項的主要內容。
