聲學材料儲能彎曲模量和損耗因數測試方法和標準

嘉峪檢測網 2018-08-31 17:31

儲能模量（storage modulus）實質為楊氏模量，是材料變形后回彈的指標，表示材料存儲彈性變形能量的能力。

損耗因數是振動系統在振動一個弧度的時間內所損失的能量與總的振動能量的比值。一般說來，損耗因數η與振幅、溫度和頻率有關。但對于大多數金屬和建筑材料，只要振幅遠低于疲勞限，溫度遠低于熔點，頻率在聲頻范圍，它們的損耗因數就是常數。塑料和橡膠一類材料的損耗因數卻與溫度和頻率的關系極大，低頻高溫時，材料處于高彈態，η很?。桓哳l低溫時，處于玻璃態，材料硬而損耗??；中頻中溫時，處于過渡態，η最大，硬度也合適，此種條件下作為阻尼材料最好。一些材料的η的量級為：金屬，10-5-10-4；木材，10-3-10-2；軟橡皮，10-2-10-1。良好的阻尼材料可達0.3。η可與其他的阻尼量互換。

一、聲學儲能模量與損耗因數測試概述

GB/T16406-1996 聲學 聲學材料阻尼性能的彎曲共振測試方法規定了測定聲學材料阻尼性能的共振方法。標準適用于均勻和分層均勻的聲學材料，其測量結果可為聲學結構設計和噪聲振動控制設計提供依據，也可用于評價各種符合結構試樣的振動阻尼效果。標準規定的試驗方法，在10 Hz至1000 Hz頻率范圍里，儲能模量的測量法內下限可達0.5MPa，損耗因數的測量范圍為10^（-2）至10^（-1）量級。

二、聲學儲能模量與損耗因數測試原理

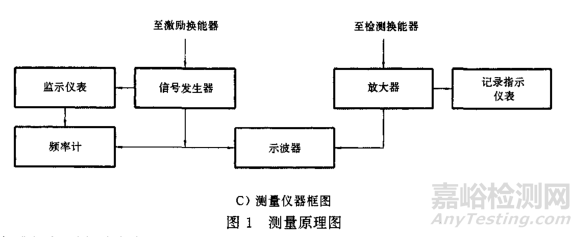

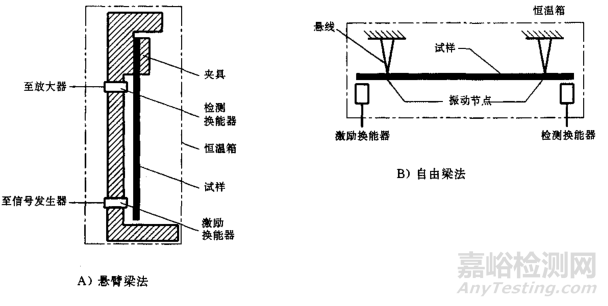

GB/T16406-1996規定采用矩形條狀試樣，測量原理圖見圖1.測試方法分為兩種，方法A是將試樣垂直安裝，上端剛性夾定，下端自由，簡稱懸臂梁方法；方法B是將試樣水平安裝，用兩條細線在試樣振動節點位置上懸掛，簡稱自由梁方法。懸臂梁法適用于大多數類型的材料，包括較軟的材料。自由梁法適用于測試剛硬挺直的試樣，對于較軟的材料，應貼在金屬板上做成復合試樣進行測試。測試系統儀器由激勵和檢測兩部分組成。由信號發生器激勵電磁換能器對試樣施加間諧激勵力。由檢測換能器檢測試樣的振動信號，經放大送入指示與記錄儀器。保持恒定的激勵力，連續改變頻率，測出試樣彎曲共振曲線。根據彎曲共振頻率和共振峰寬度，即可計算出儲能彎曲模量和損耗因數。

聲學材料儲能彎曲模量和損耗因素測試方法和標準

GB/T16406-1996規定，共振峰寬度是指在共振頻率兩邊，振幅為共振振幅的0.707倍處的頻率差。由于能量與振幅的平方成正比，所以共振寬度也常稱為半功率或-3db帶寬。

三、聲學儲能模量與損耗因數測試試樣

（一）試驗制備

制樣的物理特性應該均勻。如該材料另有標準規定，可按相應標準的要求制樣。復合試樣應是厚度方向上的符合，通常由金屬層和阻尼層構成的復合試樣，建議做成不同厚度比進行試驗。在使用粘合劑時，粘合劑固化后的模量應高于阻尼材料的模量，粘合層厚度應不大于0.05mm。在對比試驗不同材料，評價其阻尼效果時，應優先采用阻尼材料和金屬底層的質量比為1:5的復合方式。在不計重量因素時，可以用厚度比為2:1的復合形式，制樣工藝應按該產品實際應用史的技術要求進行。對于非磁性試樣，可在試樣兩端各粘一片磁性薄片，其附加質量應大于試樣的1%，為了避免引入附加勁度，粘貼位置與端點的距離應不超過試樣長度的2%。試樣的長度與需要的頻率高低有關，試樣的厚度要選擇適當，以保證挺直，具有一定的彎曲勁度為宜。一般情況下，試樣的長度與厚度的比應不小于50試樣的寬度應小于半波長。試樣尺寸在實驗室溫度下測量，不考慮熱脹冷縮的影響。根據以上原則，試樣尺寸在以下范圍選擇。

長度：150mm~300mm

寬度：10mm~20mm

厚度：1mm~3mm

對于均勻性好的材料，為了統一比較，推薦試樣尺寸為

懸臂梁試樣自由長度180mm，寬度10mm;

自由梁試樣長度150mm，寬度10mm.

用復合試驗方式測量時，金屬基板可選用鋼板或鋁板，推薦使用1mm厚的冷軋鋼板條懸臂梁方式的復合試樣，應該保留20mm到25mm的根部沒有待測材料，以便夾緊。也可加工成加厚的金屬根部，根部厚度應不小于復合層的厚度。

（二）試樣數量

僅在一個溫度下測試時，材料和尺寸相同的試樣應不小于3條，需要變溫測量時，可抽取其中一條進行。

（三）試驗程序

密度測量準確度應不低于0.5%。測量試驗橫截面尺寸試樣的寬度與厚度的測量應不低于0.5%，在沿試樣長度方向上測量試樣厚度時，應測量五點求平均值，如任一測量厚度超過平均值的±3%，該試樣不能用于準確測量儲能模量值，但可用于測量損害因數。按照試樣懸臂梁方式用懸臂梁測量支架的夾具夾緊試樣后，測量試驗的自由長度，準確度不低于0.5%。

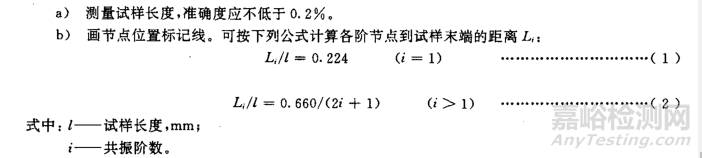

自由梁方式應按下列步驟進行：測量試樣長度，準確度應不低于0.2%。畫節點位置標記線?？蛇x下列公式計算各階節點到試樣末端的距離。

聲學材料儲能彎曲模量和損耗因素測試方法和標準

懸掛試樣，要注意在不同階段的共振方式上測試時，應水平懸掛在對應階數的節點位置上。

（四）換能器位置調節

調節環能器到試樣的距離應足夠遠，使靜態磁吸引力不影響測試結果。一般情況下，在測量一階振動時，推薦距離不大于3mm,測量高階段振動時，間距可減少到1mm。

（五）結果計算

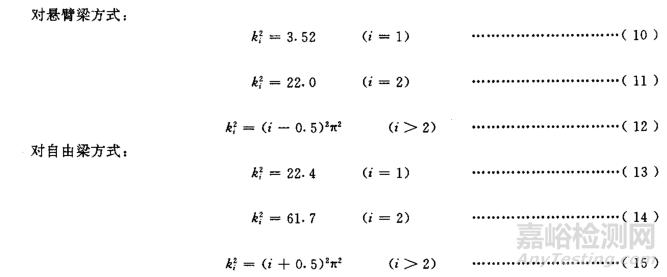

均勻試樣的彎曲模量和損耗因數由下列公式計算：

聲學材料儲能彎曲模量和損耗因素測試方法和標準

（六）復合試樣

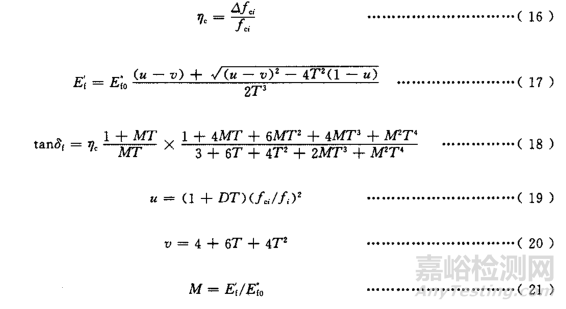

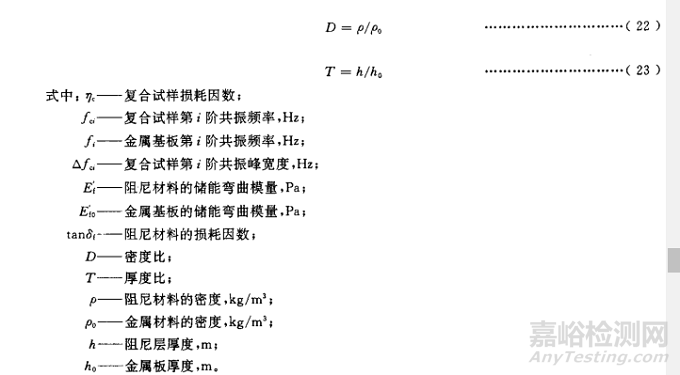

將阻尼材料粘貼在金屬板的一面，是工程上常用的自由阻尼結構形式，復合試樣的損耗因數和阻尼材料的復彎曲模量由下列公式計算：

聲學材料儲能彎曲模量和損耗因素測試方法和標準

四、聲學儲能模量與損耗因數測試原理繪圖

繪制復合試樣損耗因數或材料彎曲模量隨溫度變化的曲線圖可以有兩種形式。固定共振方式的變溫曲線圖，由于共振頻率，復合試樣損耗因數或復彎曲模量均隨溫度變化，繪圖時應列出數據表或在圖上標出；固定頻率的變溫曲線圖，這種形式的圖應進行不同共振階數的變溫測試，然后再用插值的方法繪圖。

五、聲學儲能模量與損耗因數測試試驗報告

試驗報告應包括下列內容：

材料名稱；

生產單位、繪制單位及送檢單位；

試樣編號、試樣尺寸、制備工藝、阻尼結構型式及存放條件；

測試設備；

試驗性質分為三種：型式試驗、常規試驗、抽樣試驗；

測試結果；

說明是否按本標準要求的條件進行試驗，對高阻尼試樣的數據處理方式，是否進行了非線性檢驗，采用了何種類型修正公式處理數據等；

測試人員、測試日期。
