關于無損膜厚測試，很多品質工程、項目開發人員對該領域都比較陌生，常常詢問：“這個設備能分析這個金屬成分嗎？”而對于檢測人員，往往受制于膜厚設備的不可自主編程性以及金屬成分分析需要很強的專業性，導致對設備的熟悉程度僅僅局限于操作。為揭開膜厚測試及金屬成分分析的神秘面紗，我們很有必要詳細的探討一下。

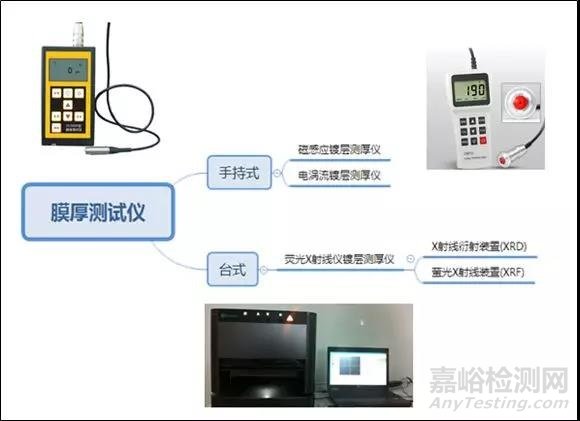

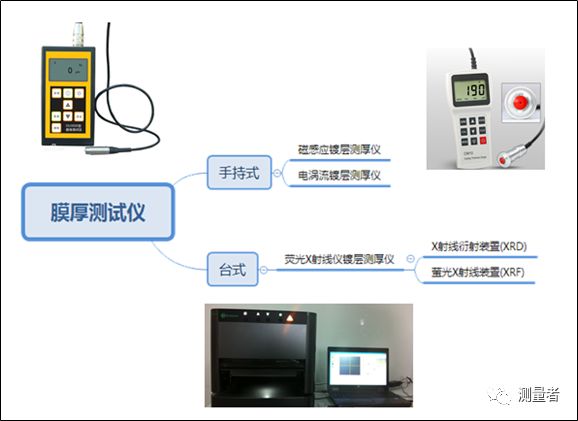

膜厚測試儀分類





磁感應測量原理

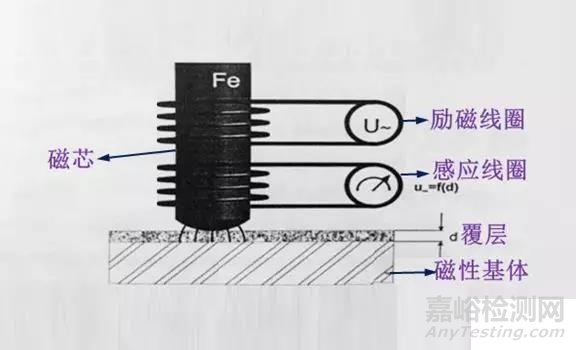

磁感應原理，即是利用從測頭經過非鐵磁覆層流入鐵磁基體的磁通大小，測定覆層厚度。也可以通過測定對應的磁阻大小，表示其覆層厚度。

覆層越厚，磁阻越大，磁通越小。利用磁感應原理的測厚儀，原則上導磁基體上要有非導磁覆層厚度。一般要求基材導磁率在500μ以上。如果覆層材料也有磁性，則要求與基材的導磁率之差足夠大（如在鋼表面鍍鎳）。當磁芯上繞著線圈的測頭放在被測樣本上時，儀器自動輸出測試電流或測試信號。早期的產品采用指針式表頭，測量感應電動勢的大小，儀器將該信號放大后轉換成覆層厚度。電路設計引入穩頻、鎖相、溫度補償?shù)刃录夹g(shù)，利用磁阻來調制測量信號。先進的設備還采用專利設計的集成電路，引入微機，使測量精度和重復性達到大幅度的提高（幾乎達到10倍以上）?，F(xiàn)代的磁感應測厚儀，分辨率達到0.1um，允許誤差達1%，量程達10mm。







電渦流測量原理

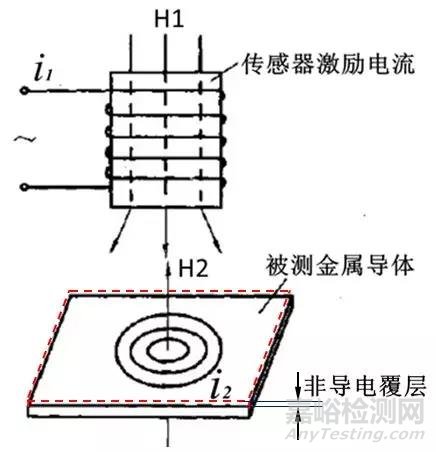

高頻交流信號在測頭線圈中產生電磁場，測頭靠近金屬導體時，形成渦流。測頭距離金屬導電基體愈近，則渦流愈大，反射阻抗也愈大。這個反饋作用測量了測頭與導電基體之間距離的大小，也就是導電基體上非導電覆層厚度的大小。

由于這類測頭專門測量非鐵磁金屬基材上的覆層厚度，所以通常稱為非磁性測頭。非磁性測頭采用高頻材料作為線圈鐵芯，例如鉑鎳合金或其它新材料。

與磁感應原理比較，主要區別是測頭不同，信號的頻率不同，信號的大小、標度關系不同。與磁感應測厚儀一樣， 渦流測厚儀也達到了分辨率0.1um，允許誤差1%，量程10mm的高水平。

覆層材料有一定的導電性，通過校準后也可準確測量，但要求兩者的導電率之比至少相差3-5倍（如銅鍍鉻）。雖然鋼鐵基體為導電體，但這類材料還是采用磁性原理測量較為合適。





小結

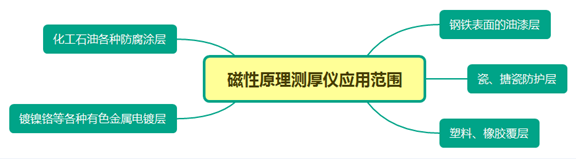

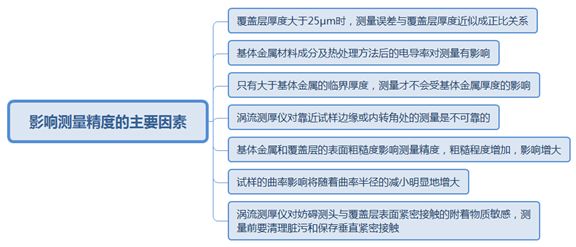

利用磁性法(包括變磁阻法和電渦流法)都要求涂層為非磁性涂層，尚未發現有利用該方法的涂層測厚產品是針對磁性涂層的。在國家標準GB/T 4957-2003《非磁性金屬基體上非導電覆蓋層厚度測量渦流方法》(與國際標準IS02360-2003對應)中，對渦流測厚儀的標準，操作程序和影響測量精度的因素及其注意事項作了詳細的闡述。其中有關影響測量精度因素的條款，應視作渦流涂層測厚儀開發應用必須遵循的指導性文件。

 儀器及其校準和操作應使覆蓋層厚度能測準到真實厚度的10％以內。如果測量小于 5μm的覆蓋層厚度，推薦取幾次讀數的平均值。覆蓋層厚度小于 3μm時，可能達不到這樣的準確度。





X射線

X射線的能量穿過金屬鍍層的同時，金屬元素其電子會反射其穩定的能量波譜。通過這樣的原理，設計出膜厚測試儀，又稱金屬鍍層厚度測量儀，其不同之處為其既是薄膜厚度測試儀，也是薄膜表層金屬元素分析儀，因響應全球環保工藝準則，故目前市場上最普遍使用的都是無損薄膜X射線熒光鍍層測厚儀。

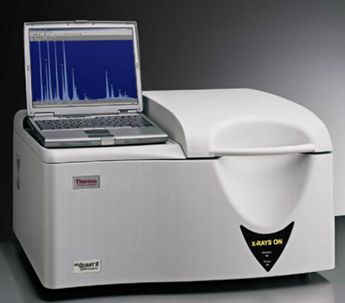

臺式的熒光X射線膜厚測試儀，是通過一次X射線穿透金屬元素樣品時所產生低能量的光子，俗稱為二次熒光，,再通過計算二次熒光的能量來計算厚度值·

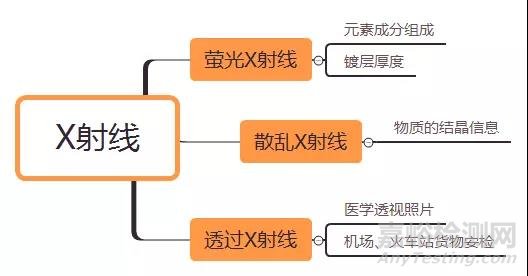

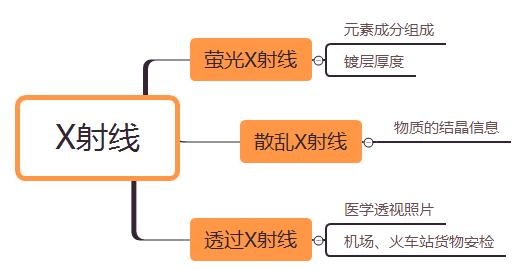

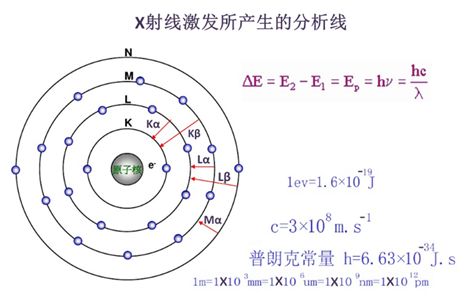

X射線和紫外線與紅外線一樣，是一種電磁波?？梢暪饩€的波長為0.000001 m （1μm）左右。對某物質進行X射線照射時,可以觀測到3種主要的X射線。





X射線衍射裝置(XRD)（X-Ray Diffraction）

XRD的基礎原理是X射線的相干散射，布拉格公式、晶體理論.

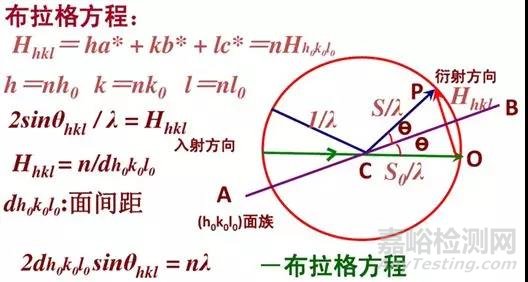

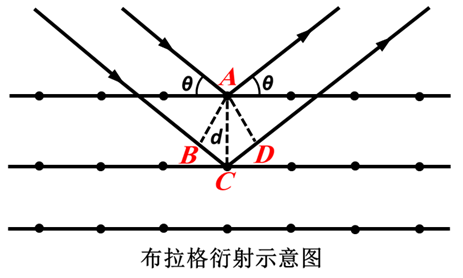

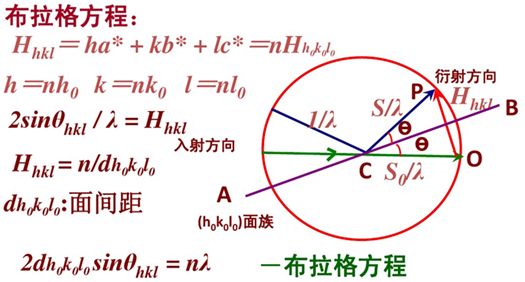

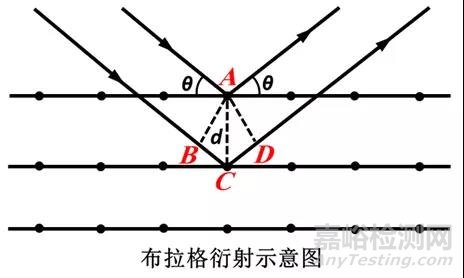

晶體衍射布拉格定律：





式中λ為X射線的波長，n為任何正整數，又稱衍射級數。其上限為以下條件來表示：



即是當間距大于波長一半的面族時才可能給出衍射，以此求納米粒子的形貌。

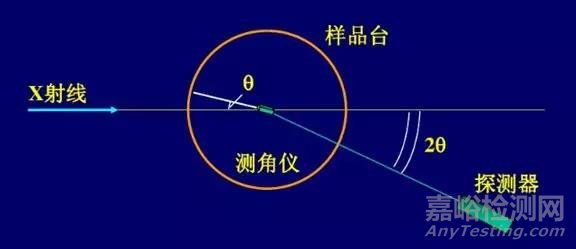

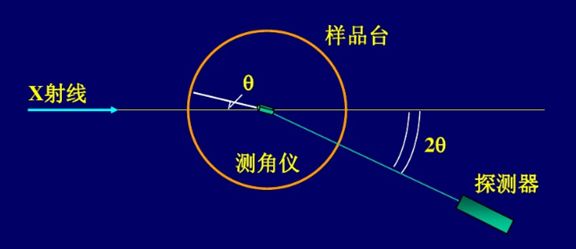

應用已知波長的X射線來測量θ角，從而計算出晶面間距d，這是用于X射線結構分析；或者應用已知d的晶體來測量θ角，計算出特征X射線的波長，再根據已有資料查表得出試樣中所含的元素。











X射線衍射儀一般附帶有衍射圖處理分析軟件的計算機系統，分析軟件有Pcpdgwin、Search match、High score和Jade這四種軟件，其中，High score和Jade是常規X射線衍射儀最常用的軟件。

如我們通過運用Jade軟件，可以對被測物進行物相檢索、計算物質質量分數、計算結晶化程度、計算晶粒大小和微觀應變、計算點陣常數、計算殘余應力等等。

XRD分析是一門專業性較強的科學技術研究，需要投入大量時間和精力才能學會，不是通過讀懂其中一個圖譜就能解決的。



X射線衍射裝置(XRD)和螢光X射線裝置(XRF)的主要區別：



X射線衍射裝置(XRD)能得到某物質中的結晶信息，測定晶體結構。

螢光X射線裝置(XRF)能得到某物質中的元素信息（物質構成,組成和鍍層厚度），元素的定性、定量分析

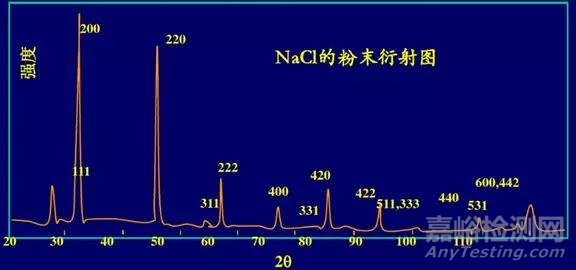

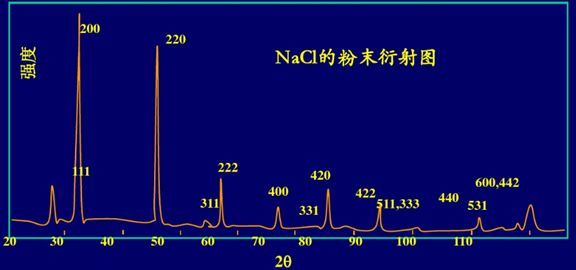

比如用不同的裝置測定食鹽氯化鈉(NaCl)時,從螢光X射線裝置得到的信息為此物質由鈉(Na)和氯(Cl)構成,而從X射線衍射裝置得到的信息為此物質由氯化鈉(NaCl)的結晶構成。單純地看，也許我們會認為具備測定結晶狀態的X射線衍射裝置(XRD)更好,但當測定含多種化合物的物質時只用衍射裝置(XRD)就很難判定,必須先用螢光X射線裝置(XRF)得到元素信息后才能進行定性分析。



螢光X射線裝置(XRF)（X-Ray Fluorescence）

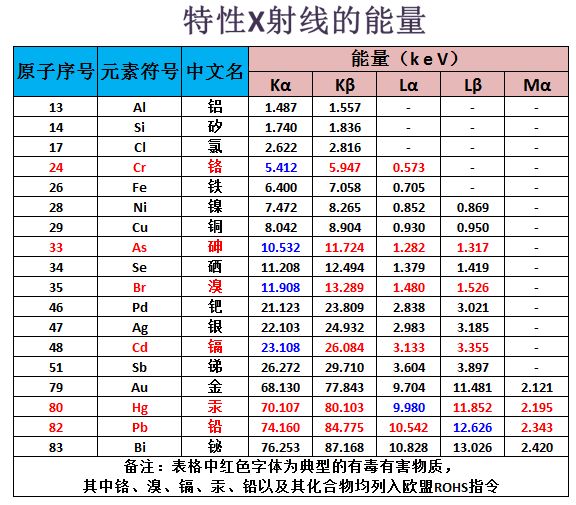

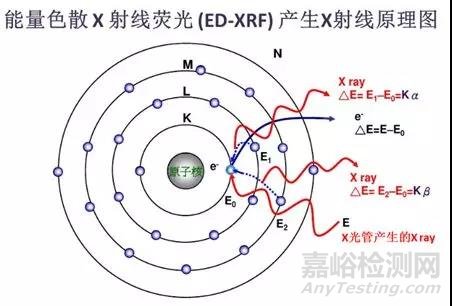

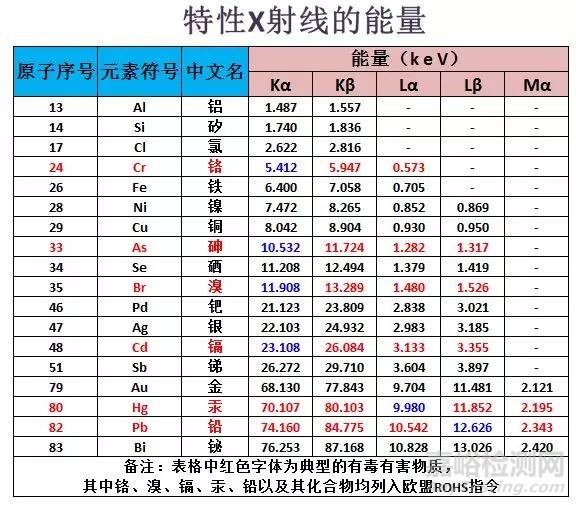

XRF基于莫斯萊定律，以特征X射線為基礎。





所有 XRF 光譜儀的基本概念都是源、樣品和檢測系統。源照射樣品，檢測儀測量從樣品發射的熒光輻射。在大多數情況下，XRF 的源是 X 射線管。替代方案是放射源或同步加速器。XRF 儀器主要有兩種類型：

能量色散 X 射線熒光 (EDXRF) :利用脈沖高度分析器直接將光譜根據能量不同進行分開。

波長色散 X 射線熒光 (WDXRF)：使用合適的晶體將發射光譜根據波長不同進行分開。

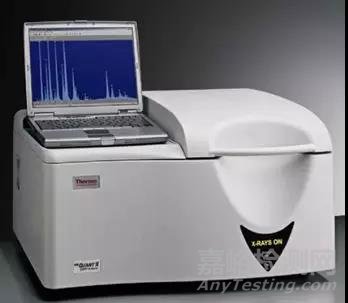

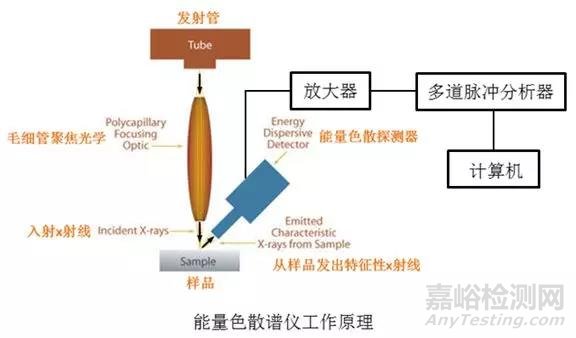

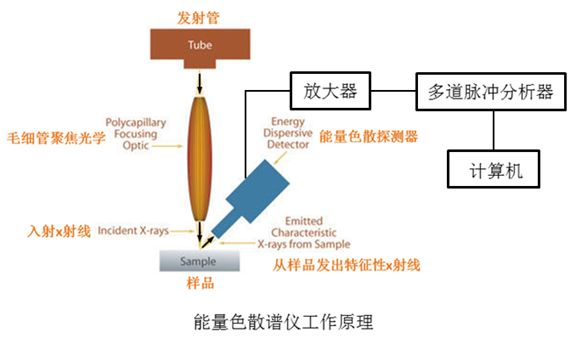

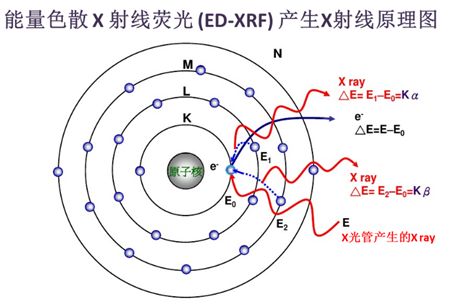

能量色散 X 射線熒光光譜儀工作原理







X 射線光學晶體可用于增強這兩種 XRF 儀器。對于常規 XRF 儀器，樣品表面典型焦斑尺寸的直徑范圍從幾百微米到幾毫米不等。多毛細管聚焦光學晶體從發散 X 射線源收集 X 射線，并將它們引導至樣品表面上形成直徑小到幾十微米的小聚焦光束。由此增加的強度以小焦斑傳遞到樣品，可增強用于小特性分析的空間分辨率和用于微 X 射線熒光應用的微量元素測量性能。雙曲面彎晶光學晶體將高強度微米級單色 X 射線束引導至樣品表面，用于加強元素分析。
