分析氣門挺桿的工作條件可知，挺桿應具有力學性能為：

①具有一定的強度和韌性。

②表面有高的硬度和良好的耐磨性。

③高的抗擦傷能力。



Cr12W屬于高耐磨鉻鋼,高碳和高鉻萊氏體鋼，具有較高的淬透性、淬硬性、強韌性、耐磨性和淬火體積變形小等特點，為滿足鋼制氣門挺桿的服役要求,故選用Cr12W、Cr12等材料制作鋼制挺桿。某類鋼制挺桿毛坯外圓為φ38.450-0.05mm，氮碳共滲前外圓φ38.150-0.03mm，成品外圓φ38-0.025-0.050mm。其熱處理后的基體硬度不小于43HRC，內孔橢圓變形量在0.05mm以內。在液體氮碳介質中進行表面處理后，滲層深度不小于0.033mm，表面硬度不小于850HV0.2，脆性小于2級。



鋼制挺桿的熱處理缺陷特征與產生原因

---

鋼制挺桿采用Cr12W鋼制造，其壁厚為2mm，為薄壁零件，其工藝流程為：下料→加熱→熱擠壓→球化退火→車加工→磨加工→鉆孔→淬火→高溫回火→空冷→磨削加工→磁粉探傷→液體氮碳共滲→清洗→拋丸→防銹→磨外圓→研磨球窩→檢驗→刻字→包裝等。

1.挺桿的孔變形（橢圓）

該鋼制挺桿熱處理流程為淬火→高溫回火→拋丸→防銹。其熱處理工藝為960～980℃×35min油冷+570～590℃×180min空冷，挺桿躺在網帶爐上進行加熱，硬度為不小于43HRC。移入加工車間進行磨桿部外圓時，出現部分桿部有沒有磨起來的現象，經對未磨削的桿部直徑檢查，發現桿部存在橢圓的現狀。分析造成鋼制挺桿桿部為橢圓的原因，主要包括兩點：一是該薄壁筒狀挺桿沒有進行預備熱處理，機械加工應力沒有釋放與消除，而直接加熱淬火，故出現應力變形；二是其躺在網帶上進行加熱，造成上下薄壁加熱的不均勻，加上重力的作用，造成挺桿的橢圓的產生。



2.鋼制挺桿氮碳共滲缺陷

鋼制挺桿氮碳共滲缺陷有表面腐蝕、開裂與端面起皮、端面花斑等。鋼制挺桿液體氮碳共滲的普通工藝流程為：浸泡→漂洗→噴淋→預熱→氮碳共滲→氧化→冷卻→清洗→光飾或拋丸→煮油。在對某一批鋼制挺桿過程與成品檢驗均發現有部分挺桿出現表面腐蝕（見圖1），開裂如圖2與圖3所示，其中圖2端面裂紋甚至為通裂，沿著出油孔開裂，圖4為端面起皮（剝落），圖5為端面花斑等，成為影響該挺桿質量的重要缺陷，圖6為氮碳共滲采用的工裝。

（1）鋼制挺桿端面腐蝕產生原因

在調整鹽浴成分過程中，氮碳共滲中反應產生的中間產物為M2CO3，與再生鹽Z-1（化學結構類似一種有機物C-H-N的聚合物）反應，使原來生成的碳酸鹽又重新形成活性的氰酸鹽。產生氰酸鹽、一氧化碳后，恢復了基鹽的活性，反應過程中需要不間斷的向鹽浴中通入空氣以得到活性的氮碳原子，此時氰酸根較高，同時空氣中氧氣與挺桿在鹽浴中反應，造成表面的氧化腐蝕。另外，氮碳共滲后未及時氧化，中間挺桿在較高溫度下與空氣接觸而氧化腐蝕。

（2）鋼制挺桿開裂與端面起皮（剝落）產生原因

對于開裂的挺桿進行檢查，化學成分見附表。

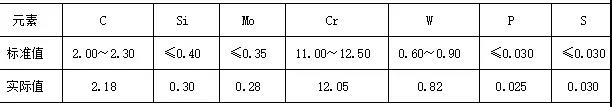

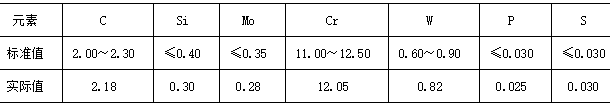

 Cr12W氣門挺桿的化學成分 （質量分?jǐn)?shù)  %）

可見該材料的化學成分符合要求。硬度檢驗結果：基體硬度為45.5HRC，表面硬度為900HV0.2，符合技術要求。其液體氮碳共滲工藝曲線具體如圖7所示，無異常，氮碳共滲與基體組織具體如圖8所示，可以看到化合物層致密，滲層深度為0.0425mm，白亮層深度為0.0065mm，脆性1級，內部有個別大的碳化物，金相組織無異常。

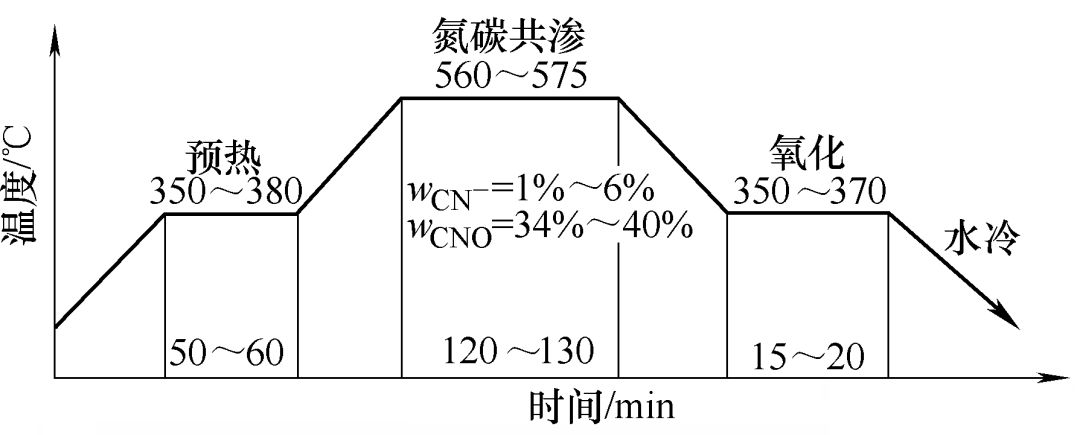

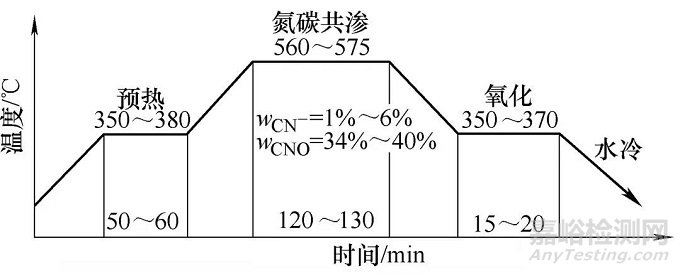

圖7  氣門鋼制挺桿液體氮碳共滲工藝曲線

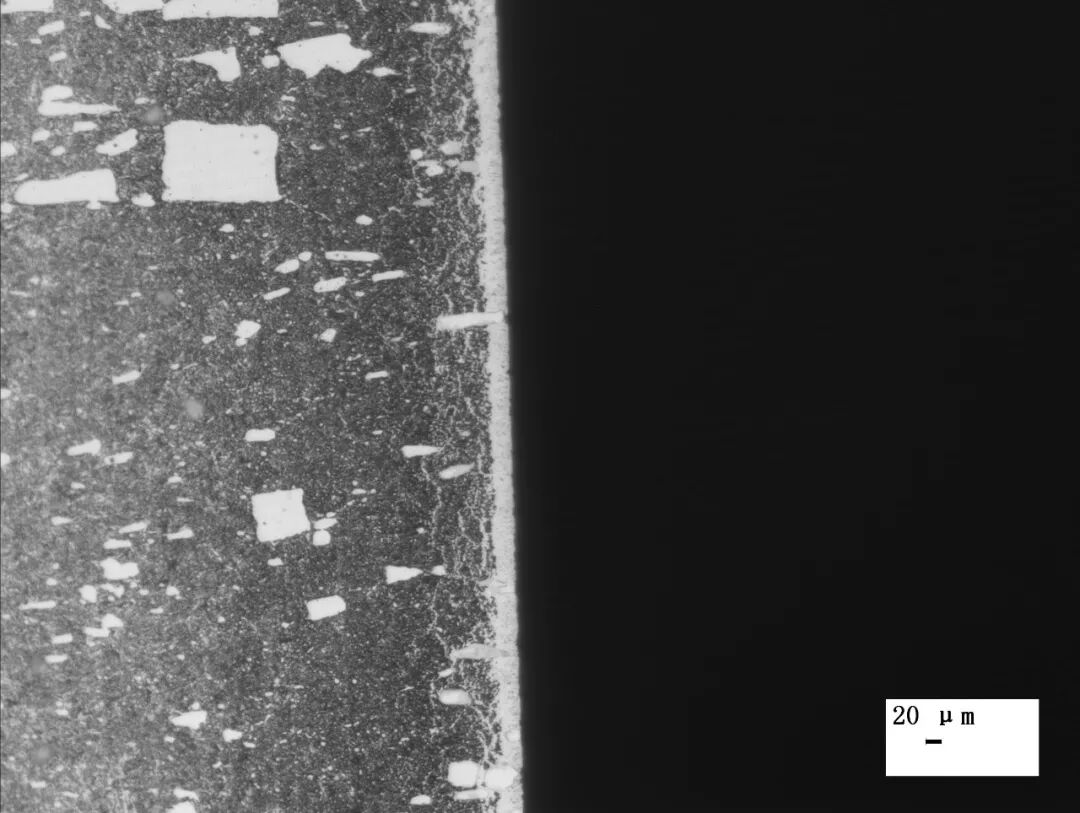

圖8  氣門鋼制挺桿液體氮碳共滲化合物層分布 400×



從挺桿裂紋的形態分析，其在氮碳共滲前有磁粉探傷，由于Cr12W鋼為高合金鋼，回火后采用空冷，故排除了熱處理過程中出現裂紋的可能性，氮碳共滲采用的液體軟氮化處理，其流程為串筐→清洗→預熱→氮碳共滲→氧化處理→清洗→拋丸→防銹。而氮碳共滲后進行氧化處理，有效減少了內外溫差，經過化驗得知，圖2中裂紋處的白色物質為泛出的氮碳基鹽與氧化鹽的成分，進行金相分析沒發現裂紋處有氧化脫碳現象，也沒有氮碳共滲層存在。



大部分挺桿開裂是通過出油孔的，表明此處流動性強，冷卻十分激烈，而工作面底部的厚度比壁厚的多，故內外熱應力大。挺桿氧化后的清洗水溫為40~80℃，采用的氮碳共滲工裝見圖6，挺桿是口向下緊密排列在一起，考慮到高合金鋼的導熱性差，從氧化爐提出后的挺桿表面溫度約為350℃，在停留一段時間后進行清洗，由于筐邊緣的挺桿散熱快，而筐心部（中間）部分的挺桿仍會有較高的溫度，故在清洗時溫差較大而產生大的熱應力而開裂。通過對端面起皮的挺桿進行檢測，發現其起皮（剝落）的厚度為氮碳共滲層的深度，表明是氮化層與挺桿基體分離了，這發生在中間的氣門挺桿上，仍為冷卻過早造成。

（3）鋼制挺桿端面花斑產生原因

對氮碳共滲后的挺桿進行拋丸處理后，發現端面有時出現批量的花斑，其原因在于氮碳共滲前后清洗不干凈造成的，氮化前表面粘附臟物（包括磨削液、油污、防銹劑等）未清理干凈，端面存在水跡；氮化后表面與型腔內水及臟物未洗干凈，拋丸過程中落入挺桿表面形成花斑。另外在進行挺桿拋丸裝架時，挺桿端面留有手印或戴沾油的工作手套放置挺桿等，同樣會出現花斑等缺陷。



鋼制挺桿缺陷的預防措施

---

1．對于變形的控制與預防

淬火前要消除機械加工應力，將挺桿在圓筐中孔向上擺放整齊，在井式爐中進行去應力600℃×4h的去應力退火處理；同時將躺在網帶上進行加熱，改為孔向上擺放加熱，確保筒狀薄壁挺桿均勻加熱。事實證明措施有效，再沒有出現變形缺陷的發生。

2.對于氮碳共滲后鋼制挺桿缺陷的預防

（1）端面腐蝕

鹽浴調整成分過程中，嚴禁放入需要氮碳共滲的挺桿；挺桿在在氮碳共滲后立即進行氧化處理，待停留20min，取出空冷到100℃左右用80℃的熱水清洗；徹底撈渣，防止鹽渣過多。

（2）端面裂紋與剝落

針對此缺陷，可采取的措施為：

①將氮碳共滲與氧化后的整架挺桿放置到室溫后清洗。

②為有效提高生產效率，改進氮碳共滲工裝，即可抽拉式的，將氧化后的挺桿網板取出空冷，可完全避免因挺桿冷卻不當而發生裂紋與剝落缺陷。

（3）端面花斑

加強挺桿預熱前的清洗，采用的金屬清洗劑應能將挺桿在車削、磨削加工過程中使用的切削液、磨削液以及乳化油等浸泡干凈。鹽浴的撈渣要徹底，避免渣多粘附在端面上。另外挺桿在拋丸前應清洗干凈內孔臟物，防止滴落的臟水落在下一層的挺桿端面上形成花斑。同時擺放拋丸挺桿時，禁止徒手或戴沾油的手套操作。



結語

---

（1）采取正確的熱處理方式，高合金鋼制挺桿淬火變形是可以控制的。

（2）挺桿氮碳共滲過程中，只要規范操作要點與要求，則可防止端面腐蝕的產生。

（3）挺桿氮碳共滲后的清洗過程中，要采用氧化后在空氣緩慢冷卻后清洗方法，可有效避免開裂與起皮缺陷的發生。

（4）確保挺桿前后的清潔，即可消除端面花斑的出現。
