光電導天線設計

光電導天線包含一個嵌入在天線結構的快速激活開關。實際上，光電導天線通常采取由半導體襯底的金屬電極的形式，和一個幾何體。飛秒光脈沖將被聚焦到兩個電極之間的縫隙中。假如光脈沖有一個與半導體帶隙大致相等的波長，電子空穴就會產生。電荷隨后會在電場中被加速，電場是由縫隙中金屬電極之間的電壓產生的。這些被加速過的電荷之后在一個皮秒時間范圍內會被重新捕獲進入到半導體帶狀結構中，系統也會回到平衡狀態。因此，飛秒脈沖的作用就是在電極之間的縫隙中產生瞬時電流，我們可以將其描述為赫茲偶極子。這是出自電磁場理論的一個標準結論，這種類型的偶極子產生的遠場區可以別描述為

式中，ETHz為遠離發射器結構的太赫茲電場；IPC為間隙中產生的光電流。估算由德魯特-洛倫茲模型的飛秒脈沖中產生的瞬間光電流IPC也是可能的。電場區的第一個半周期主要由在半導體中重俘獲的時間決定。因此為了得到大帶寬的太赫茲脈沖，除了短的飛秒脈沖之外，還需要短的重俘獲時間，如今已有很多關于PCA所用材料的研究，但是最常用的材料是低溫生長砷化鎵。其他有可能用到的材料是輻射損傷的鈦寶石硅，半絕緣的砷化鎵，磷化銦和非晶硅。對每種材料來說，都會選擇光脈沖波長與相應材料的帶隙匹配。比如，砷化鎵的帶隙，大概850nm，與滲鈦藍寶石激光系統匹配就好，有了所有這些材料，所要做的就是盡力使載流子重獲時間最小化，在砷化鎵中，通過在生長過程中加入過量的砷引發缺陷來完成。

金屬電極的設計是另一個重要的參數，它的形狀主要決定縫隙產生的太赫茲輻射與遠場的藕合。一些設計，如帶狀線，赫茲偶極子、偏饋偶極子和蝶形偶極子等都已經過測試。設計電極的一種常用方法是與超過2THz的頻率產生共振，這種方法的產生效率更低。這就保證了在較高頻率上產生的相對較弱的輻射能更有效地到達遠場區。兩電極之間的間隙也是很重要的因素，較大的間隙產生相同的電場區要求較大的偏壓，然而大間隙也是很重要的因素，較大的間隙產生相同的電場區要求較大的偏壓，然而大間隙天線經常也被用于產生高功率的太赫茲脈沖。

另外可影響PCA功率的因素有飛秒脈沖的功率和間隙中的電場。光泵浦功率顯示了飽和現象，然而飽和的程度取決于電極的設計和光電導材料?？蓱?yīng)用在間隙中的電場很大程度上是由半導體材料中的擊穿電壓決定的。偏移場的工作值通常選在能夠維持即使出現放電的情況也不會損壞器件的大小，因為太赫茲功率與所施加電場的比例關系為.

器件的電阻也是一個考慮因素。一個理想器件的電阻在無光照情況下是無窮大的，在有光照的情況下是非常小的。然而，由于器件存在電阻及外加電場，通常會出現暗電流，這就會降低可用電導率的調制，從而降低產生太赫茲的效率。暗電流在一些材料中確實是個問題，比如，銦鎵砷材。如今銦鎵砷材料越來越引起人們的興趣，即可獲得相對便宜的光纖激光器。暗電流問題的一種解決方法是可以采用多層結構的。

光電導天線探測方法

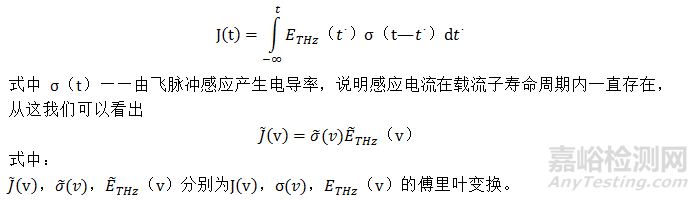

日前為止，只討論PCA產生太赫茲輻射的方法。當應用探測時，飛秒探針脈沖聚焦在裝置上，產生電子空穴時，如上所述。太赫茲脈沖的入場電場，在電荷再次捕獲前對其進行加速。實際效果在于間隙間產生了電流，正比于積分式，為：

從這個關系式我們可以看出，重捕獲時間是個重要的參數，短的重捕獲時間將會限制可探測的帶寬。產生的電流會被放大并轉換為電壓，并采用靈敏的鎖定技術探測該電壓。鎖定技術要求入射信號必須要用已知頻率調制過，而這可通過切斷飛秒激光束或者對PCA發射源的電場進行調制達到目的。在這個方法中，探針脈沖不同時間延誤下所測量到的信號就可以描繪出產生的太赫茲場的電場。
