亚洲AV网站免费看,国产精品无码高清

鍍鋅板的涂鍍層檢測

嘉峪檢測網(wǎng) 2018-11-06 10:59

一、鍍鋅板產(chǎn)品鍍層重量指標(biāo)要求

BQB420－2018《連續(xù)熱鍍鋅/鋅鐵合金鍍層鋼板及鋼帶》：

熱鍍鋅層鍍層重量的指標(biāo)一般是40～225g/m²

熱鍍鋅鐵合金層鍍層重量的指標(biāo)一般是30～60g/m²
BQB425-2018《連續(xù)熱鍍鋁鋅合金鍍層鋼板及鋼帶》：

熱鍍鋁鋅合金鍍層重量的指標(biāo)一般是30～90g/m²
BQB430-2018《連續(xù)電鍍鋅/鋅鎳合金鋼板及鋼帶》：

電鍍鋅層重量的指標(biāo)一般是10～90g/m²

二、針對鍍鋅層重量的檢測

1、沖制試樣

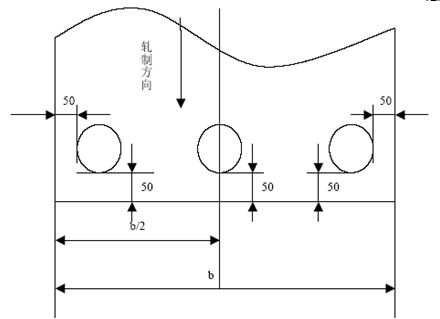

具體取樣方法和取樣位置如圖所示。標(biāo)準(zhǔn)規(guī)定，單個(gè)試樣的面積不小于5000mm²。寶鋼的試樣是直徑為50mm的圓片。

沖制6片試樣，分別代表上表面和下表面。

2、檢測方法

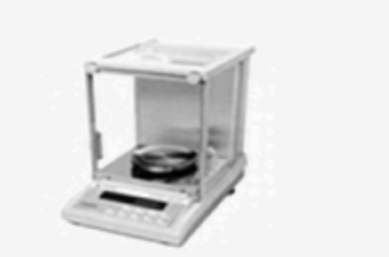

（1）重量法

流程：試樣稱量—溶解—再稱量。

稱量的差值和試樣面積算出單位面積上的涂層或鍍層重量。

優(yōu)點(diǎn)是絕對測量，缺點(diǎn)是試樣被破壞。

測定結(jié)果的單位是g/m²或mg/m²。

執(zhí)行標(biāo)準(zhǔn)：

國標(biāo)：GB/T 1839
美標(biāo)：ASTM A 90/A 90M-07
國際標(biāo)準(zhǔn)：ISO17925 ISO 1460

（2）X射線熒光光譜法

先制作一套鍍鋅量從低到高的標(biāo)準(zhǔn)板，建立鋅的X射線強(qiáng)度和鍍層重量的關(guān)系曲線。然后測定試樣鍍鋅層鋅的射線強(qiáng)度由回歸方程轉(zhuǎn)換成鍍層重量。方法的關(guān)鍵點(diǎn)是標(biāo)準(zhǔn)樣品的制備。測定結(jié)果的單位是g/m²或mg/m²。

執(zhí)行標(biāo)準(zhǔn)：

美標(biāo)：ASTM A 754/A 754M
日標(biāo)：JIS G 3321
國標(biāo)：GB/T 1839

小結(jié)：

重量法必須是人工操作，而X射線熒光光譜法的優(yōu)點(diǎn)是快速，且能集批自動(dòng)分析。

也有其他儀器法如庫倫法、輝光光譜法，或者直接用測厚儀測定鍍層的厚度等。不同方法的測定結(jié)果會(huì)有差異。但國內(nèi)外的產(chǎn)品標(biāo)準(zhǔn)中推薦的都是重量法或X射線熒光光譜法。一旦測量結(jié)果出現(xiàn)異議，應(yīng)采用重量法作為仲裁方法。由于鍍鋅板的鍍層重量在帶鋼板寬方向存在著不均勻性，尤其是熱鍍鋅板，因此不同位置的鍍層重量是不同的。

三、針對后處理的有機(jī)或無機(jī)涂層重量的檢測

重量法：參考標(biāo)準(zhǔn)有GB/T 9792-2003。用不同的溶液將涂層脫落，然后稱量涂層脫落前后的重量差，計(jì)算涂層重量。

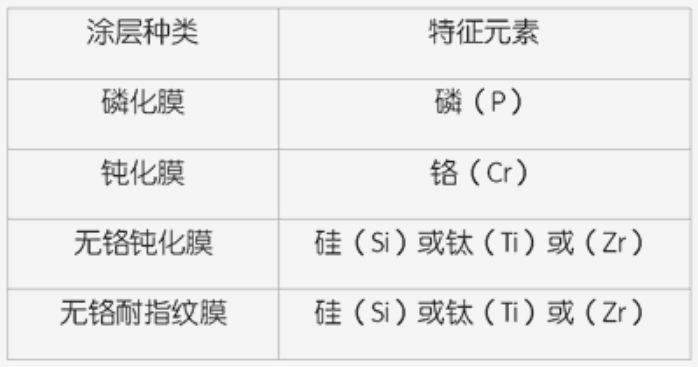

X射線熒光光譜法：由于后處理劑大多是有機(jī)溶液，因此寶鋼試驗(yàn)實(shí)通過測定涂層中特征元素的強(qiáng)度，轉(zhuǎn)化成涂層重量。

由于不同的供應(yīng)商提供的后處理劑的配方不同，如日本帕卡、德國漢高等。因此，建立標(biāo)準(zhǔn)曲線時(shí)最好用與試樣相同供應(yīng)商的標(biāo)樣。

四、針對熱鍍鋅鐵合金鍍層中鐵含量的測定

據(jù)文獻(xiàn)報(bào)導(dǎo)，熱鍍鋅鐵合金鍍層中鐵含量的多少與產(chǎn)品的粉化有直接關(guān)系。

寶鋼供日系的汽車板都有鐵含量的指標(biāo)要求。

國際標(biāo)準(zhǔn)ISO 17925-2004《重量法、ICP法和原子吸收法測定鋅層或鋁層中的化學(xué)成分》。

五、評價(jià)鍍鋅板耐腐蝕性能的中性鹽霧試驗(yàn)

專業(yè)的試驗(yàn)設(shè)備

一定濃度的氯化鈉水霧的氣氛（50g/L）
一定的溫濕度（35±2℃）
一定的pH（6.5～7.2）
試驗(yàn)時(shí)間可根據(jù)用戶要求，如48h，72h等
評定試樣的起泡、生銹、附著力的降低、由劃痕處腐蝕的蔓延等

用此評價(jià)涂鍍層厚度的均勻性和孔隙度，以及鹽霧下腐蝕蔓延程度。最傳統(tǒng)、最有用、最廣泛的加速腐蝕試驗(yàn)。

執(zhí)行標(biāo)準(zhǔn)：

美標(biāo)：ASTM B117
國標(biāo)：GB\T1771 GB\T10125

來源：知鋼

鍍鋅板的涂鍍層檢測

相關(guān)新聞：
