PCB板材介電常數測量方法及其應用

嘉峪檢測網        2018-11-07 20:09

介電常數是PCB阻抗設計中不可或缺的因子，指相對于真空增強材料儲能容量的能力，屬于材料本身所固有的電氣特性。

隨著線路板向高頻高速發展，對控制傳輸線阻抗的精度要求越來越高，而板材商提供介電常數值一般采用諧振腔法測得，且介電常數受到頻率影響，在不同頻率下存在差異，設計中如何取值才能提高阻抗的精度。提供一種準確并與使用設計模型匹配的介電常數值至關重要，同時如何測量及選取介電常數需引起板材商和PCB生產廠商重視。

文章通過實驗考察諧振腔法、傳輸線法（S3）、反推法對測量Megtron6板材Dk值的差異，分析其對阻抗精度的影響，對比三種方法的優勢和局限性，通過統計與推算，給出不同規格材料的Dk修正值，為后續相關研究提供理論依據。

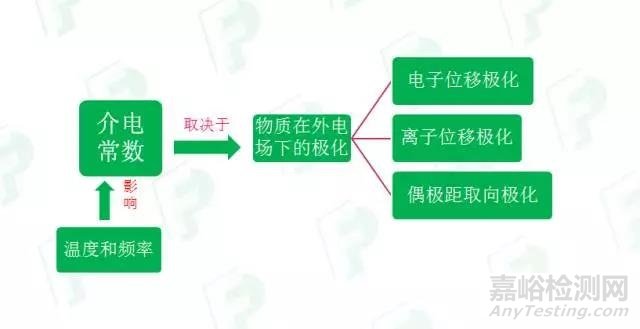

1、什么是介電常數





介質在外加電場時會產生感應電荷而削弱電場，原外加電場（真空中）與介質中電場的比值即為相對介電常數（permittivity）介電常數指相對介電常數與真空中絕對介電常數乘積。

PCB板材介電常數測量方法及其應用

介電性能是指在電場作用下，表現出對靜電能的儲蓄和損耗的性質，通常用介電常數（Dk)和介質損耗（損耗因子Df或損耗正切角tanδ）來表示。

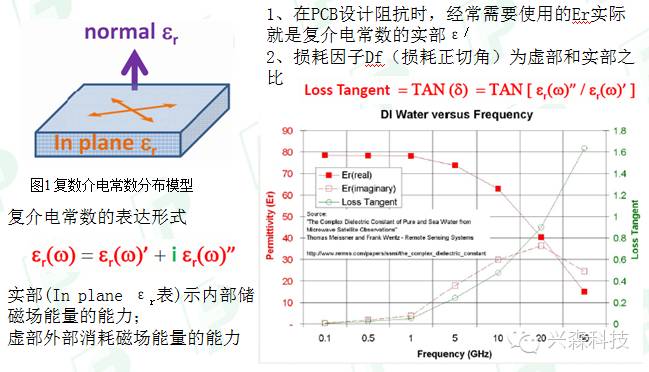

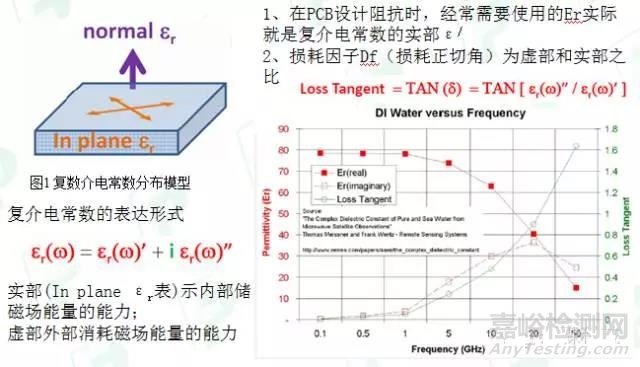

2、復介電常數及其意義

PCB板材介電常數測量方法及其應用









3、PCB介電常數測試技術簡介

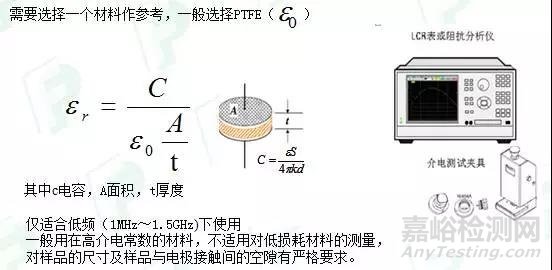

平行板法（電容法)

PCB板材介電常數測量方法及其應用

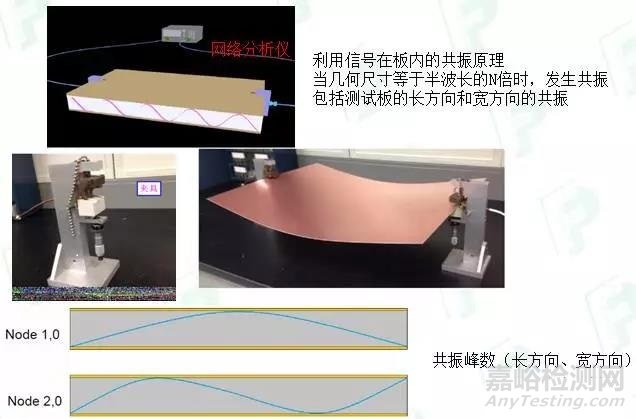

全板共振法

PCB板材介電常數測量方法及其應用

PCB板材介電常數測量方法及其應用

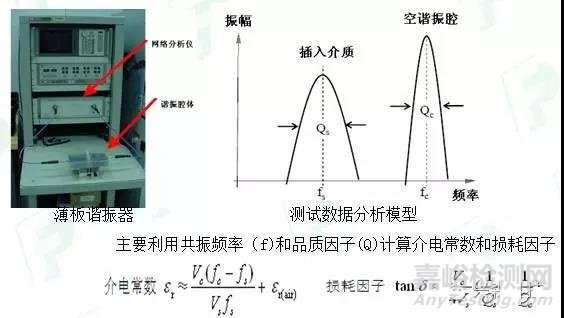

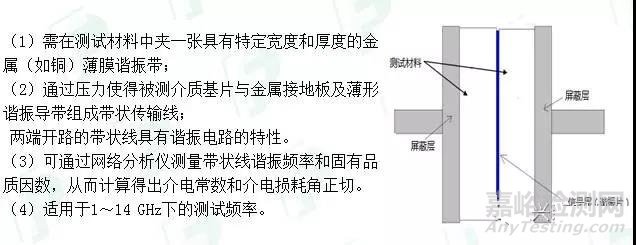

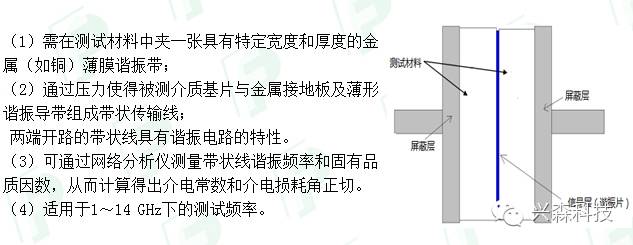

帶狀線諧振腔法

PCB板材介電常數測量方法及其應用











共振頻率與品質因子計算方法

PCB板材介電常數測量方法及其應用

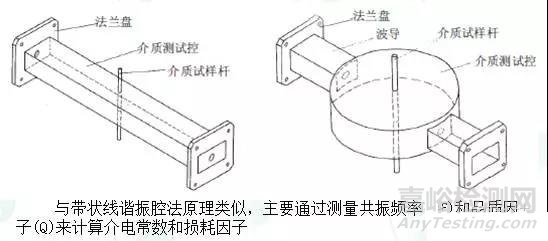

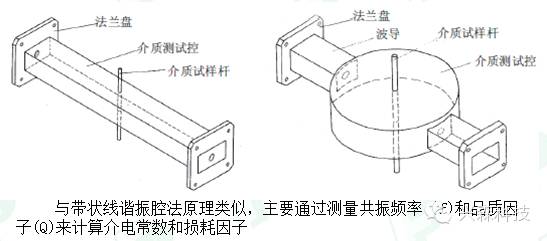

諧振腔微擾法（包括圓柱腔體和柱形腔體）

PCB板材介電常數測量方法及其應用

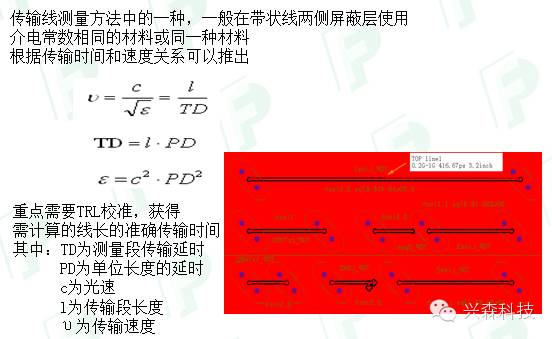

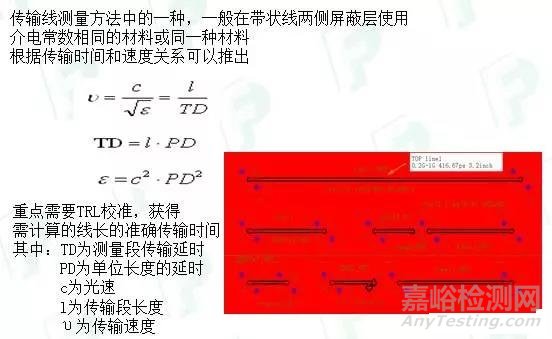

S3法（Stripline S-parameter Sweep Test Method）

PCB板材介電常數測量方法及其應用

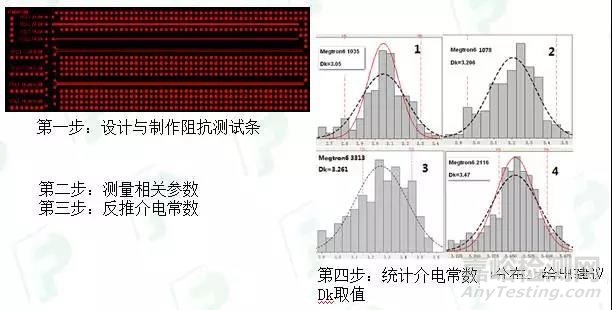

反推法

PCB板材介電常數測量方法及其應用









4、PCB測量技術的應用

諧振腔的應用

PCB板材介電常數測量方法及其應用

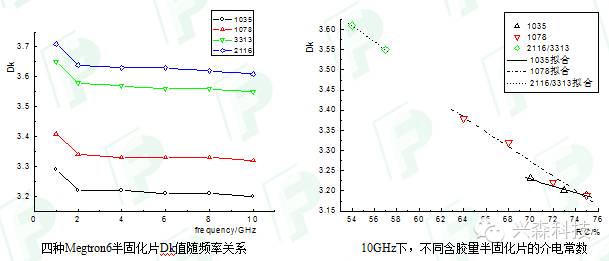

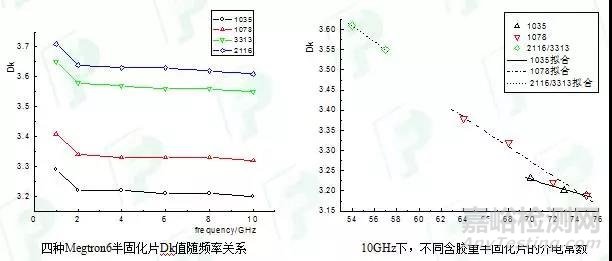

在1GHz～10GHz測量Megtron6材料的1035（RC73%）、1078（RC64%）、3313（RC54%）、2116（RC54%）pp片的介電常數及10GHz下 不同含膠量pp的Dk如下：

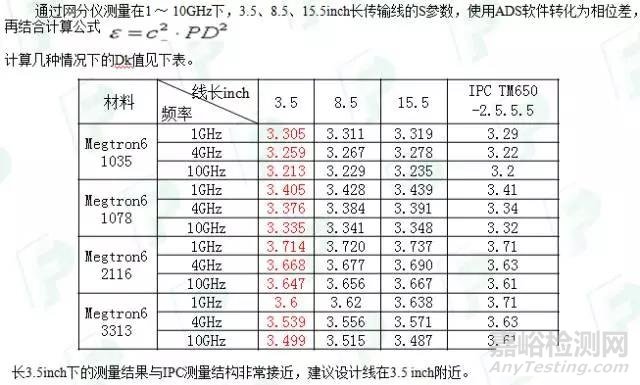

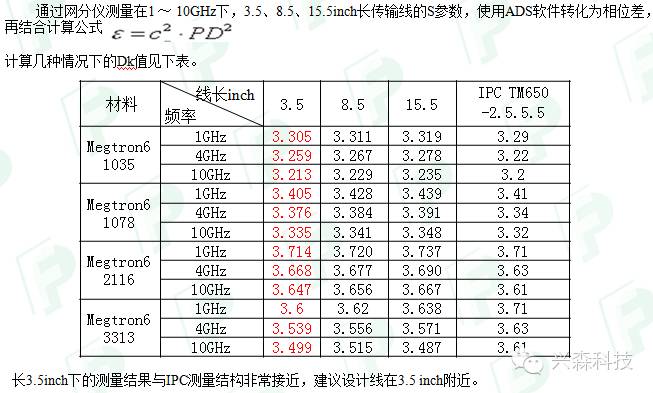

S3法

PCB板材介電常數測量方法及其應用

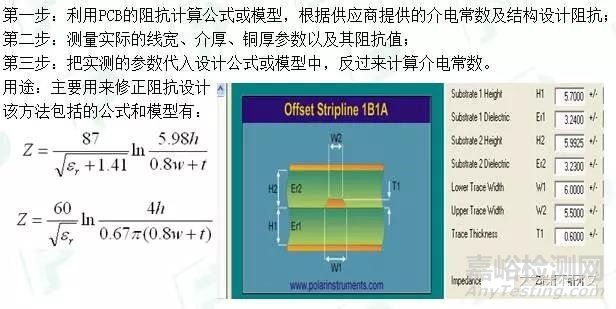

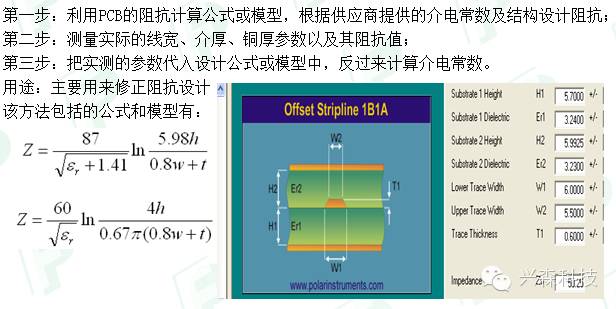

反推法

PCB板材介電常數測量方法及其應用









幾種方法測試結果對比

PCB板材介電常數測量方法及其應用









分享到：

來源： 興森科技
